2023/2/8
スイッチ類の接触が余り良くないので メンテを始めた

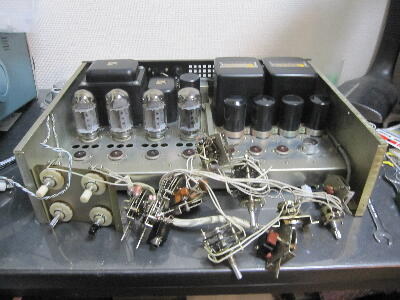

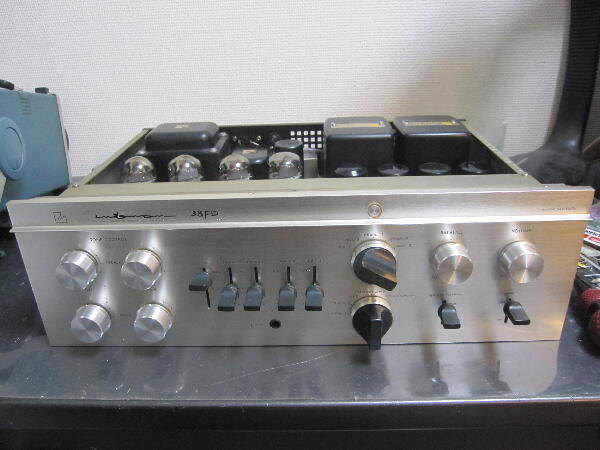

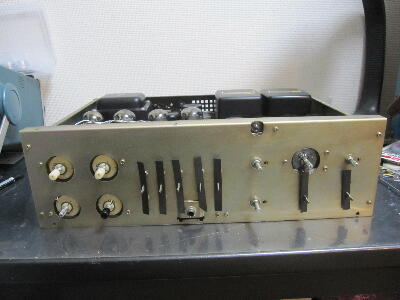

昨年末 右手首を骨折し 一ヵ月程でギブスが外れて リハビリも終わり 重たい物が持てる様になったので まずはパネルの取り外し
 |
|
|
|
|
ロータリースイッチは どれも接点復活剤でベトベト
 |
|
|
|
|

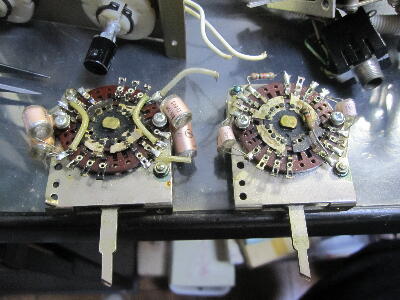

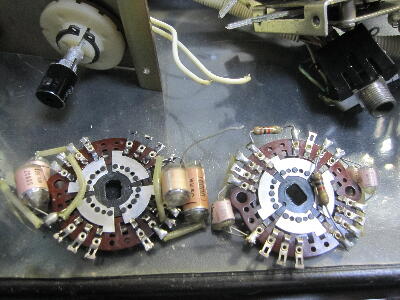

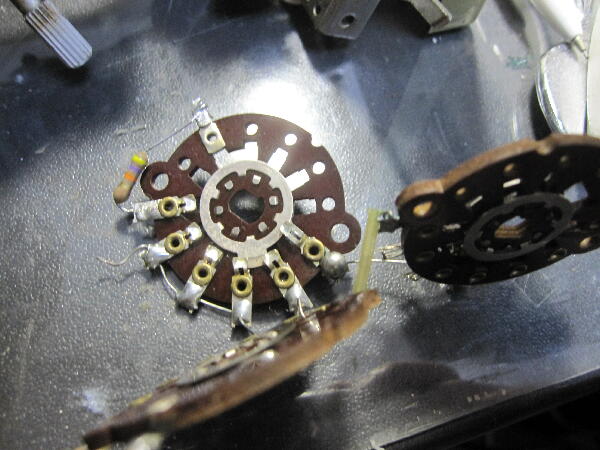

ロータリーの掃除 1段のものは比較的掃除は容易

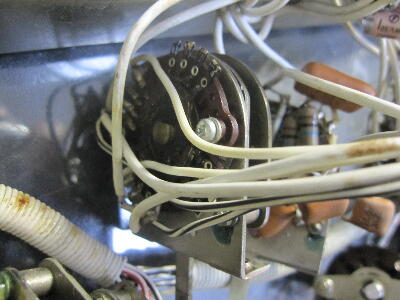

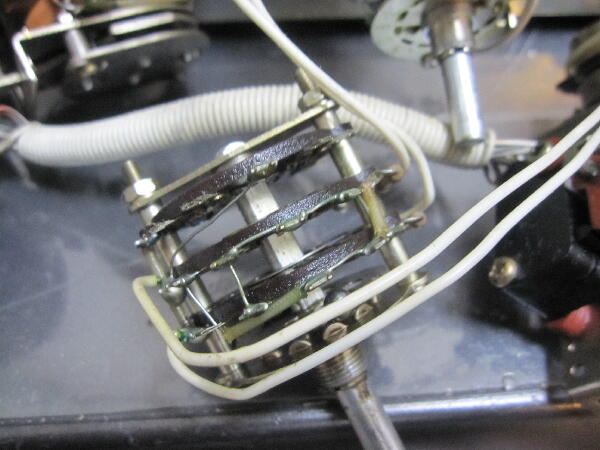

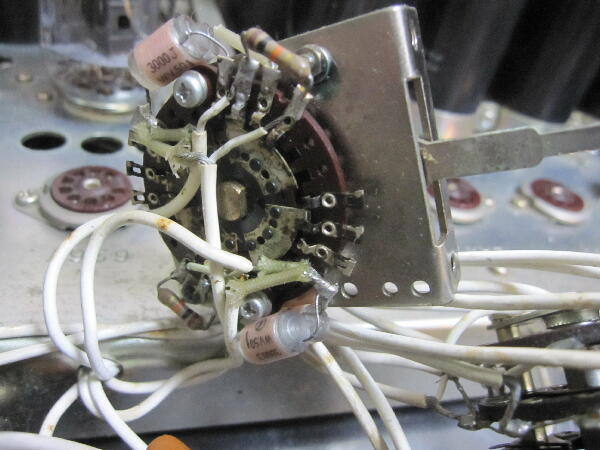

モード切替は3段構成で2段はメッキ線で渡られ 外さないと開けない
 |
|
|
|
|

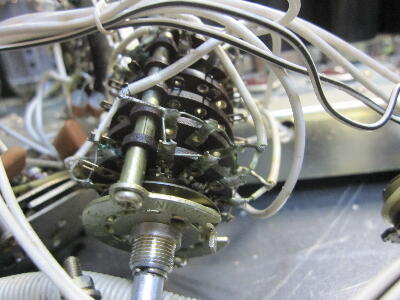

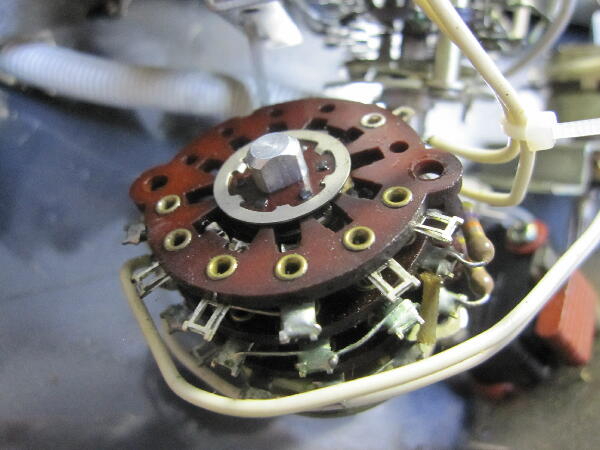

入力セレクタは6段 2枚は接続無しで使われていない

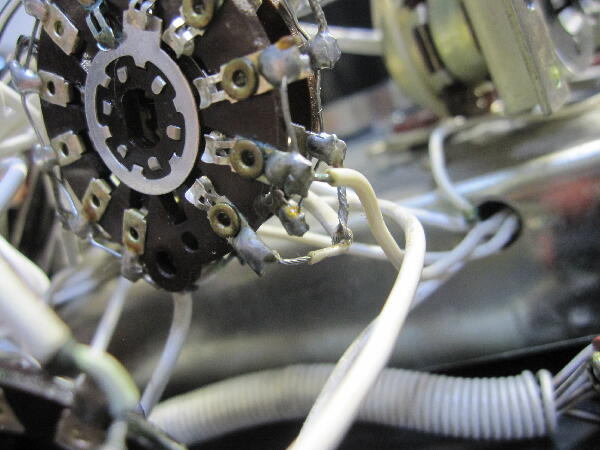

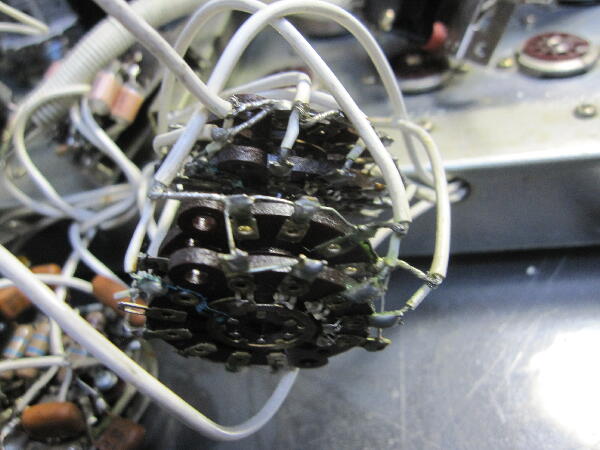

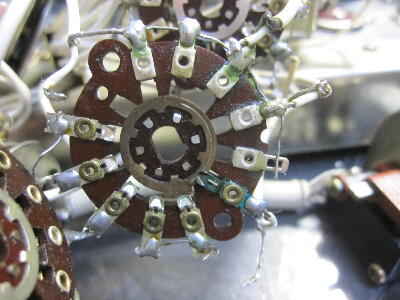

各２段はメッキ線で渡られているので 外すさないと開かないので面倒
 |
|
|
|
|
ボリュウムも含めて掃除が終わったので組付け

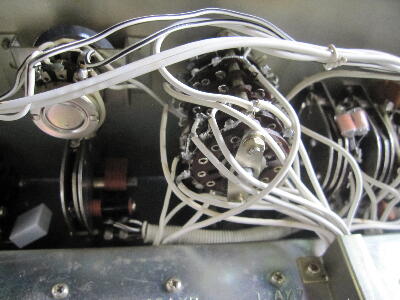

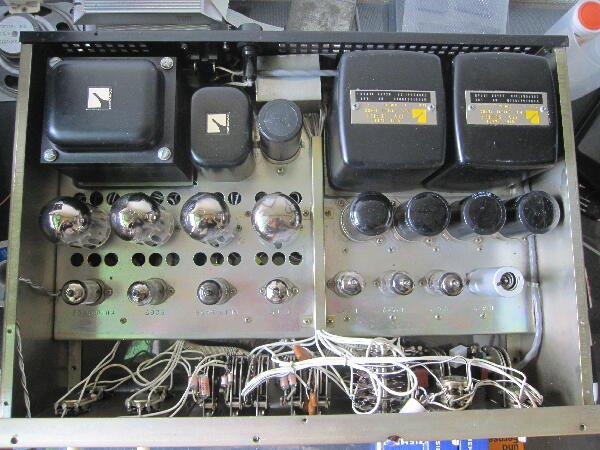

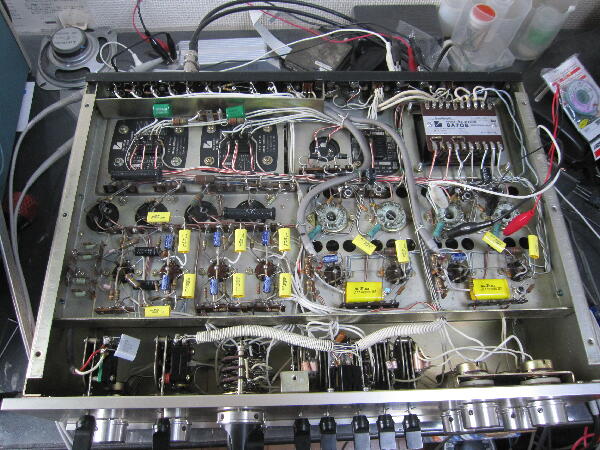

シールドカバーを付ける前に ロータリースイッチの一部 配線を外しているので配線間違えが無いか動作確認

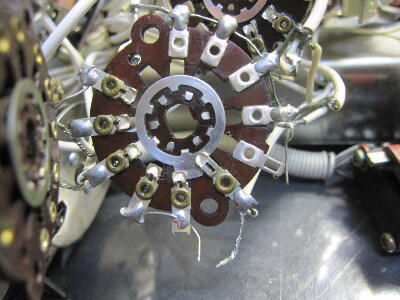

AUX1から入れた信号が来ない 調べるとセレクタロータリーの回転する接点を180°間違えて組んでいた 配線が付いたままなのでばらすのに一苦労

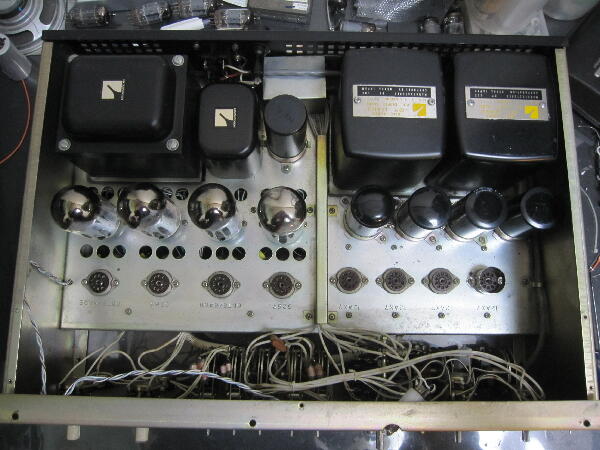

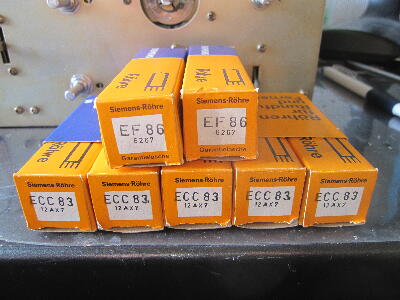

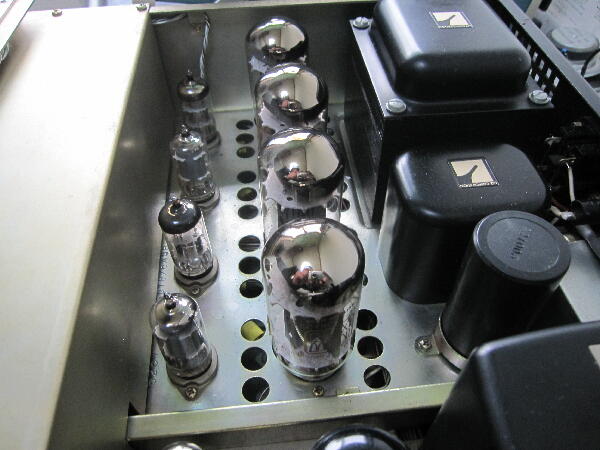

真空管 6AQ8 以外は手に入ったので交換してみる
 |
|
|
|
|

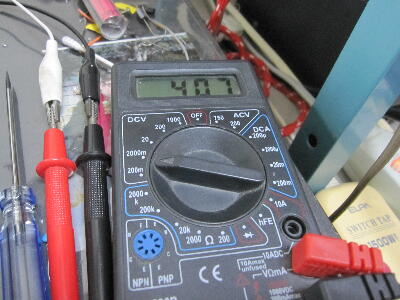

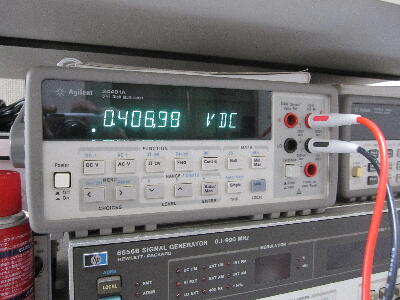

出力管のバイアスを再調整
スイッチ類の掃除をしたので 信号のふらつきが解消したのかを確認 前より安定している
 |
|
|
|
|

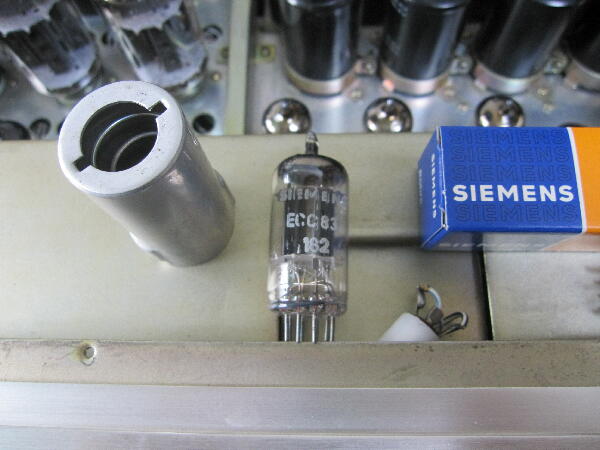

バイアス調整が終わり トーンコントロールなど各動作確認 プリ部の12AX7を交換しておく

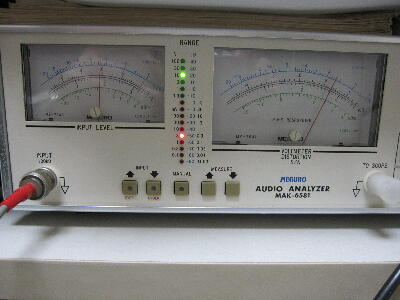

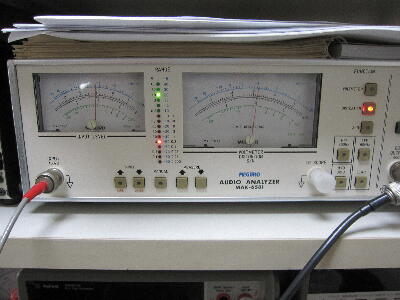

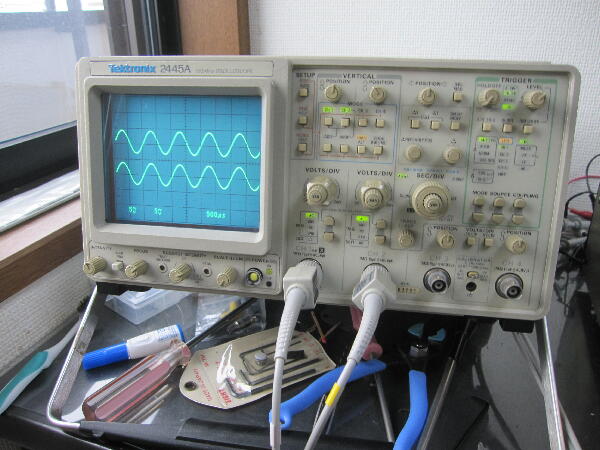

6W時の歪を計測 Rch 0.2％ Lch 0.27％ 若干Lchの方が悪い
 |
|
|
|
|

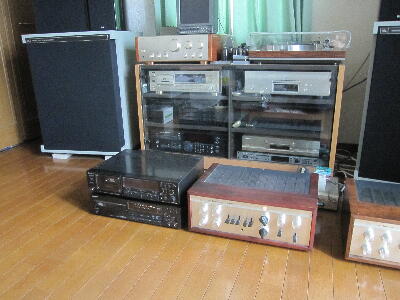

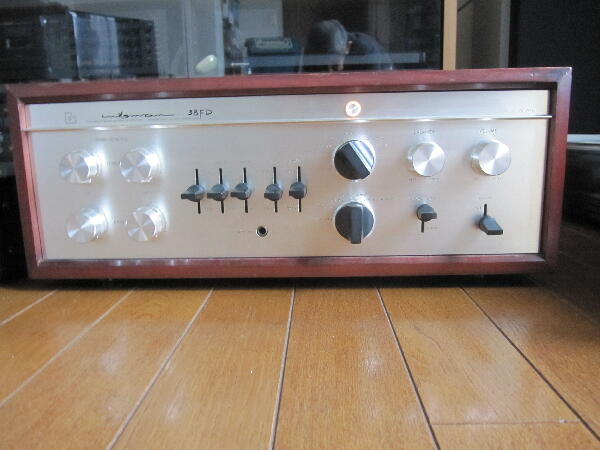

音出し
JBL 4331とは相性が余り良くない ELAC BS 263 の方が聴き易い
 |
|
|
