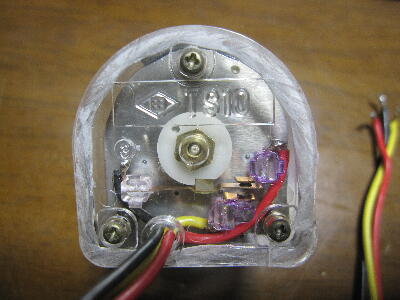

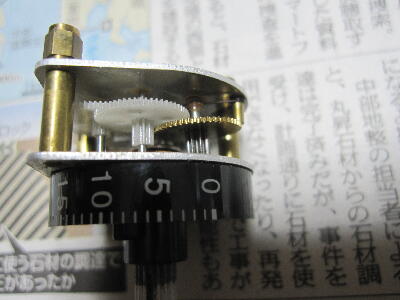

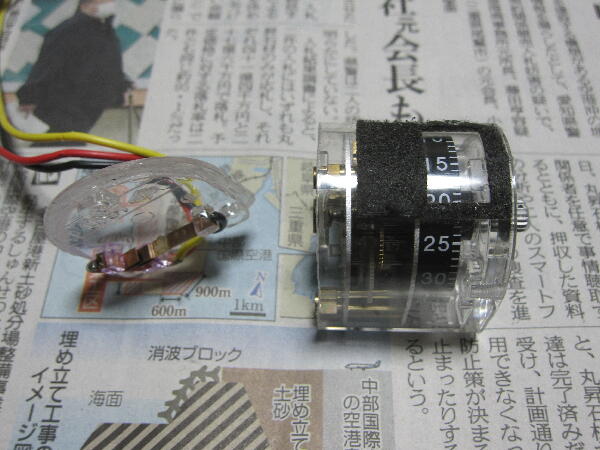

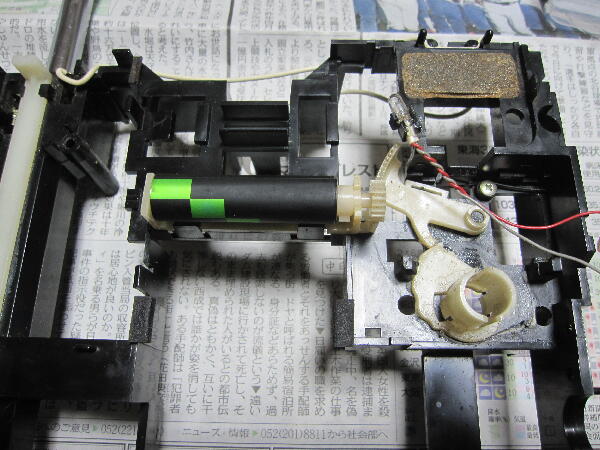

タイマを直すことにした ルータで裏蓋の接着？をカット

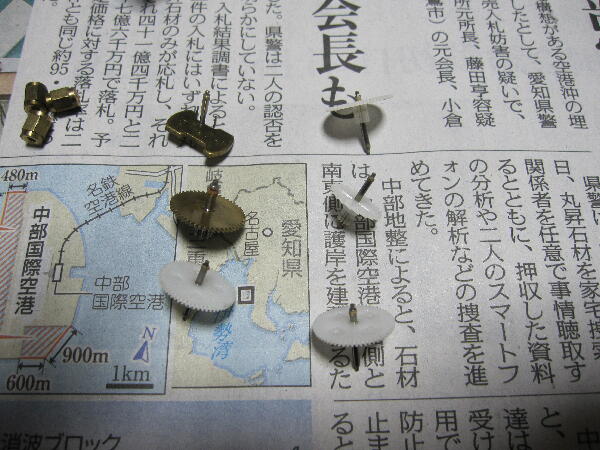

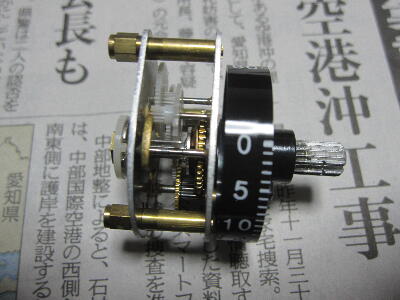

ゼンマイを巻き上げても動こうとしないので メカを分解 ギヤシャフトに塗られたグリスが乾いて 硬くなっている
軸受け側のグリスもアルコールで掃除
 |
|
|
|
|

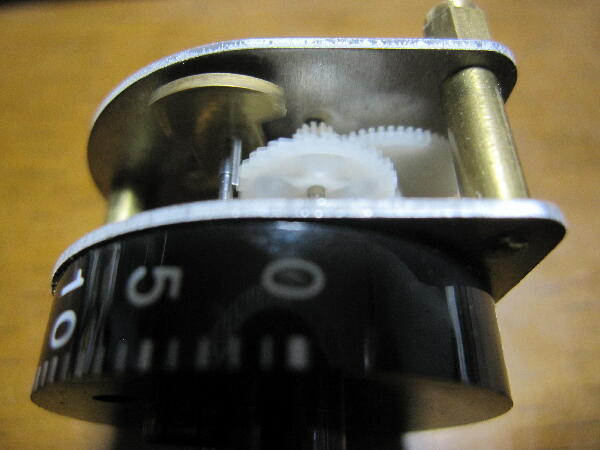

メカを組み立て 注油してゼンマイを巻くとギヤが回り出し 時計のテンプに相当の部分が 振動して動いている
スイッチの位置関係が合っているのを確認して 裏蓋をビス止め
 |
|
|
|
|

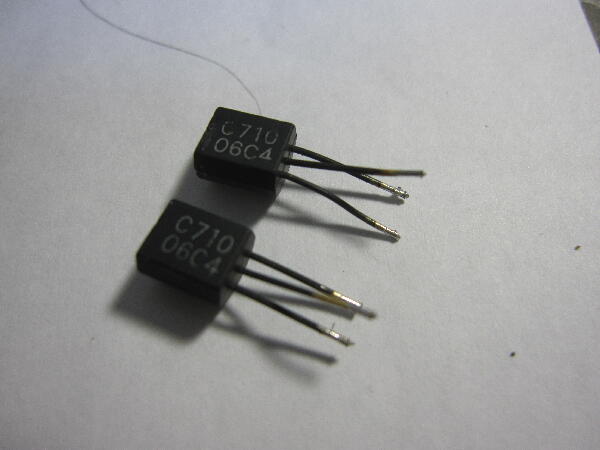

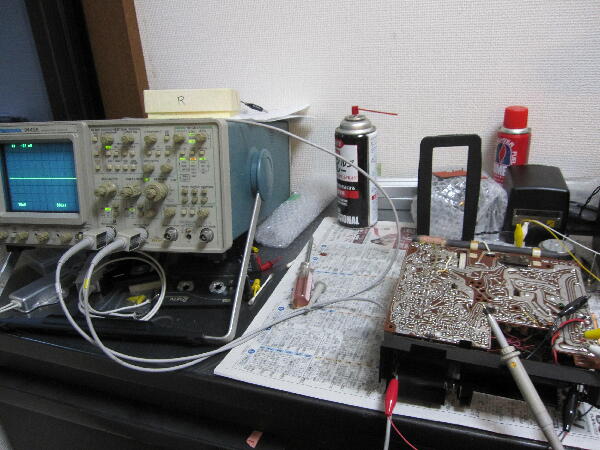

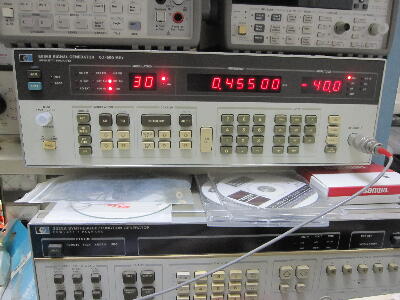

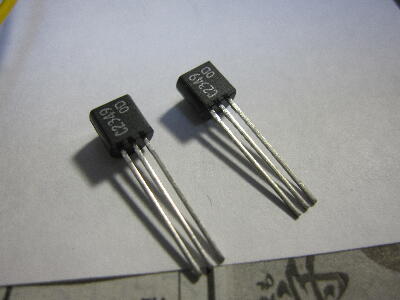

始め信号発生器で 1200KHz AM変調信号を受信して信号を追うと IFアンプ後段で波形がおかしくなっている スパイクノイズが乗り 振幅が飽和して AGCが効いていない 又Sメータも振り切っている IFアンプ後段のトランジスタを外してみると 足が真っ黒 2SC710は持っていないので手持の2SC2349に交換してみる プラフレームが邪魔で交換するのが大変 トランジスタ足の配列が異なるので逆向きになるが 基板シルクにB C Eの表記があるので助かる IFアンプに455KHZを入れてみても スパイクノイズは解消しても AGCは変わらず バースト発振を起こしている 抵抗類は立て実装で密集して信号が追い難い 何が悪いのだろうか？
 |
|
|
|
|

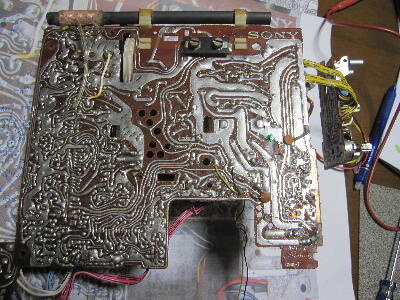

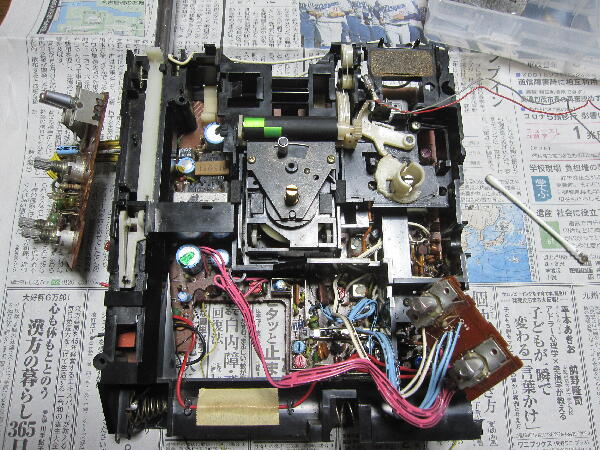

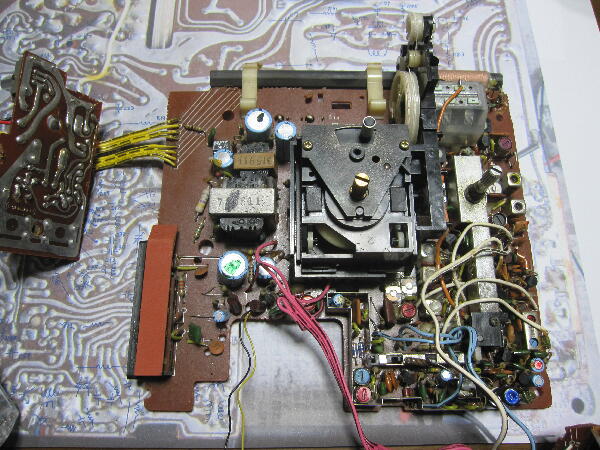

プラフレームが付いていると邪魔なので フレームは外して調べる事にした 糸掛けメカは外すと面倒な事になるので残して調べる事に…

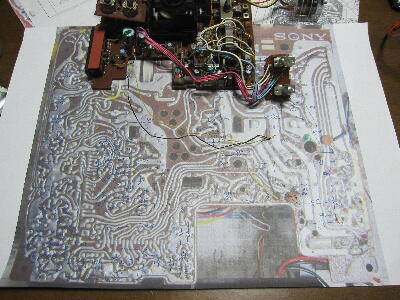

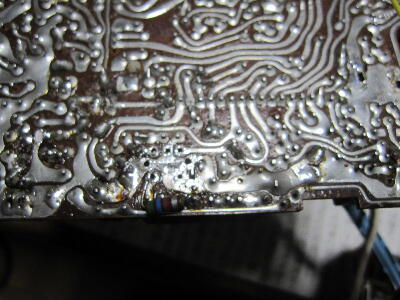

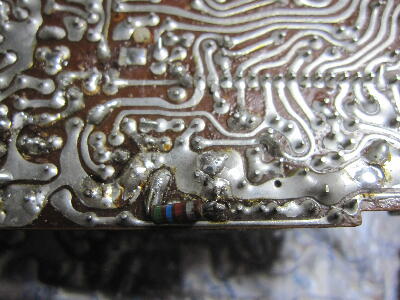

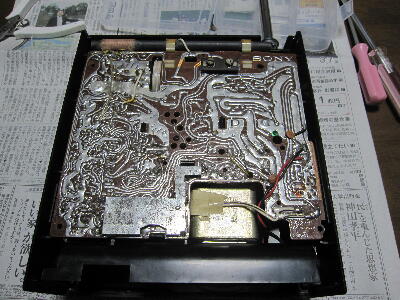

信号を追い易い様に パターン面を写真に取り 拡大印刷して大まかに部品を記入
 |
|
|
|
|

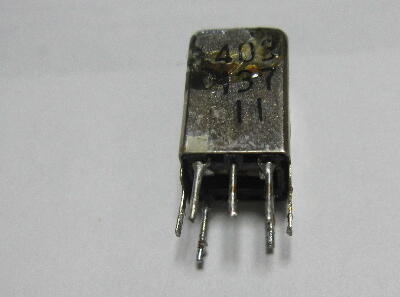

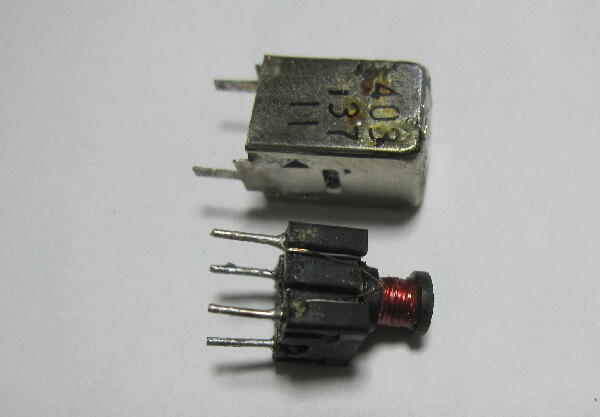

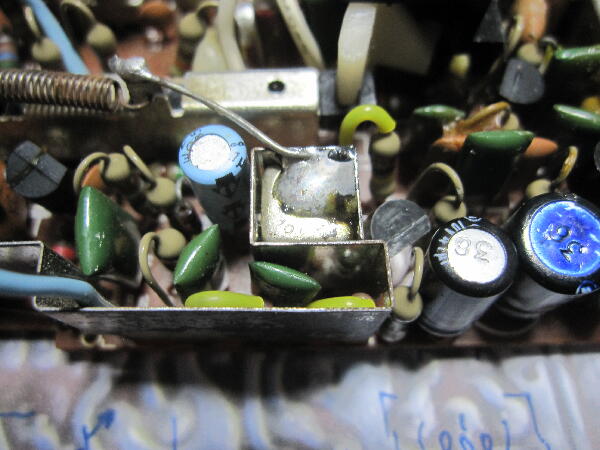

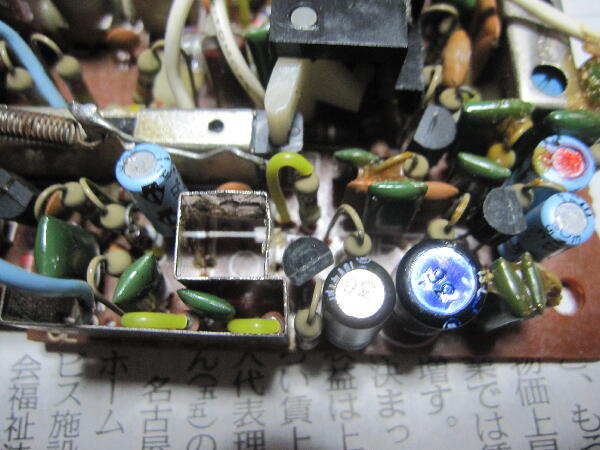

AGCが効かないのと IF終段の動作がおかしいので周辺を調べていると AM検波段のIFT ２次巻き線がまさかの断線を発見 本機のAGCは このAM検波出力でコントロールされている様で ゲンインがMAXとなっていたのが頷ける IFTを外してみる シールド板にしっかりハンダ付けされて 外すのがちょっと面倒 何とか外せた
 |
|
|
|
|

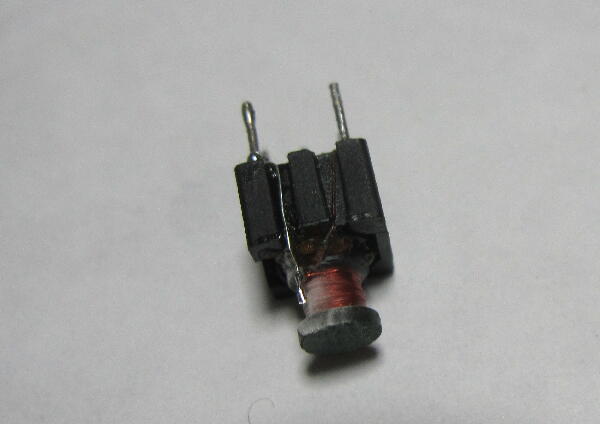

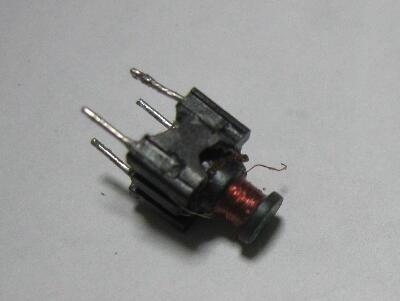

足の根元で巻き線が切れていたので摘まみ上げ 電線の細い素線で中継して接続 導通確認して通が有ったので修復出来た様だ
 |
|
|
|
|

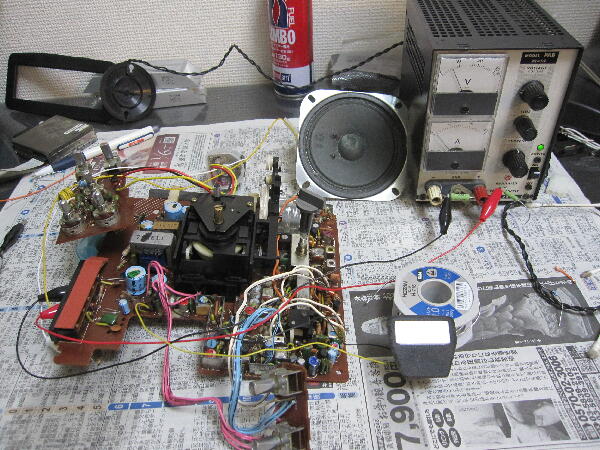

IFTを戻して 基板をバラック状態でSPを繋ぎ 電源を入れてみる
AMが受信出来るか 地元の東海ラジオがSPから流れてきた 直った様だ

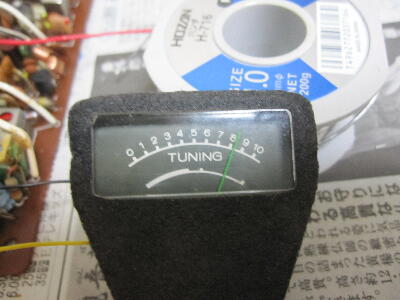

メータも同調に応じて正常に振れている
 |
|
|
|
|

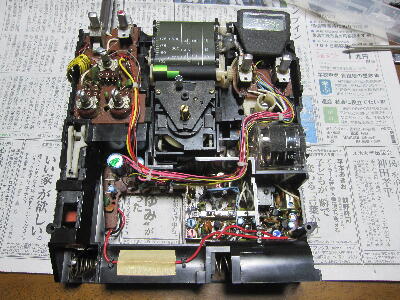

基板をフレームに組付け
バンド切替をFMにして マーカ位置を合わせて基板を合体
フィルムを差し込んで サブ基板を組付け 配線を結束バンドで整形
裏の配線を元に戻す
 |
|
|
|
|
パネル面のツマミを取り付け

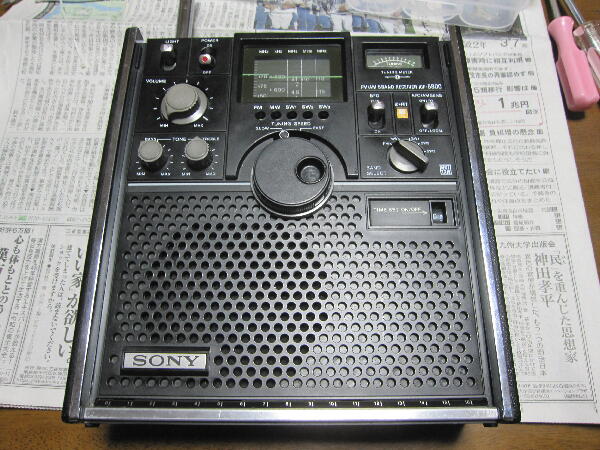

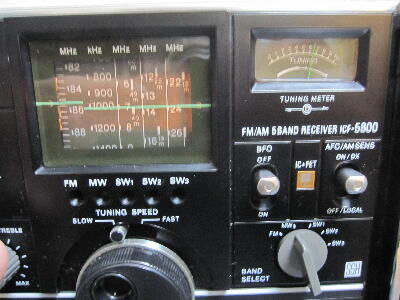

裏蓋を付ける前に電源を入れ確認 動作しているが ちょっと周波数表示がズレていた

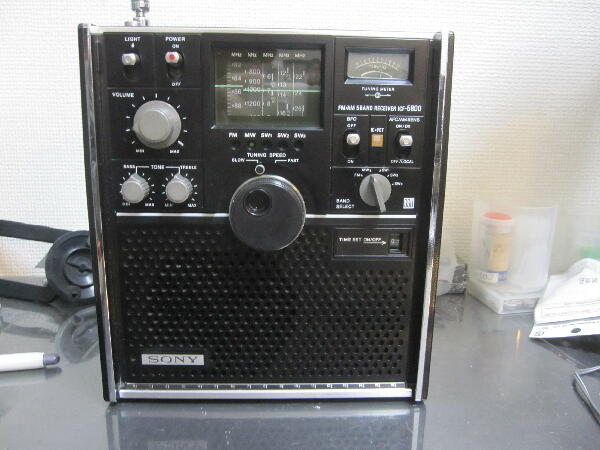

合わせるのが面倒になり 一先ず完成とした
本機のACアダプタは今の物とは極性が逆（中央がマイナス）で注意が必要

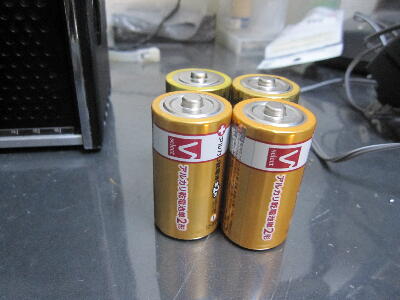

電池で使ってみる
 |
|
|
