2023/2/24

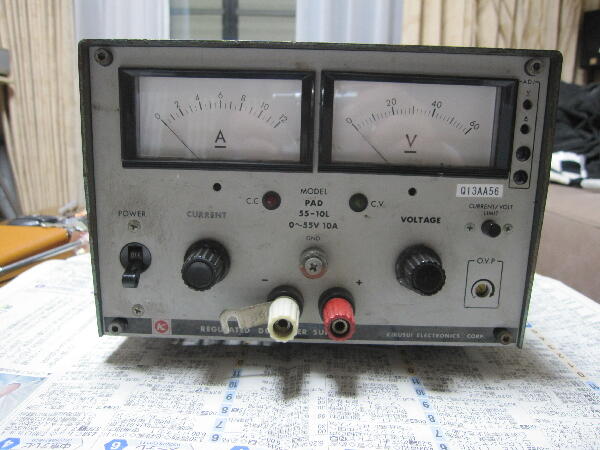

”ブレーカスイッチが引き落とされ 電源が入らない” 何かのエラーで保護が働きブレーカを引き落として様だ

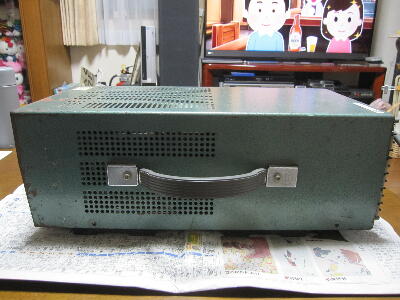

本体は24Kg程あり重たく 動かすのが大変
 |
|
|
|
|

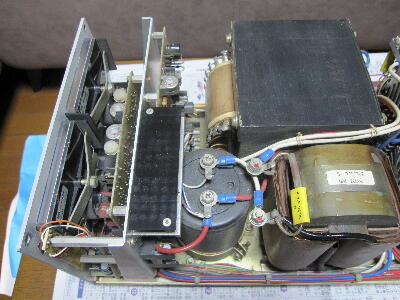

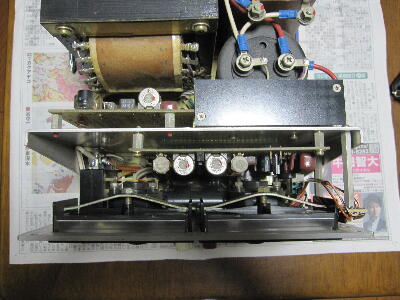

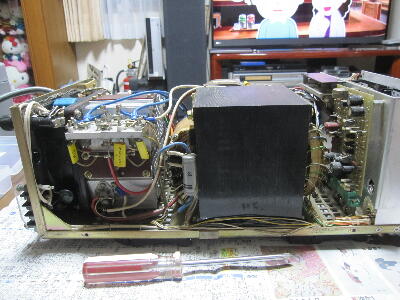

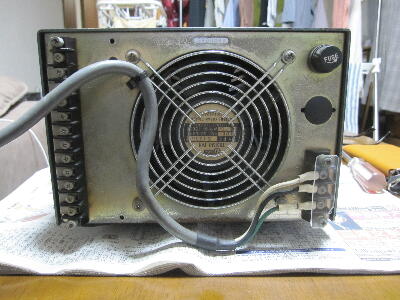

中を見てみる

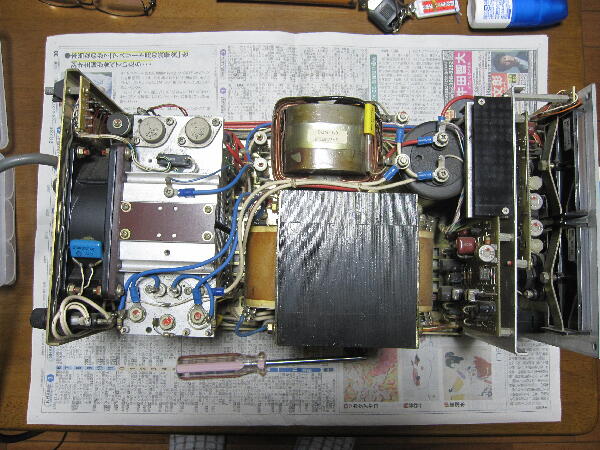

ざっと見た限り焼損などの不具合は見当たらない
本機はトランス二次側の整流をサイリスタの位相制御でコントロールして シリーズレギュレータのトランジスタの損失を押さえる方式
回路図は無いので追うのが厄介
 |
|
|
|
|

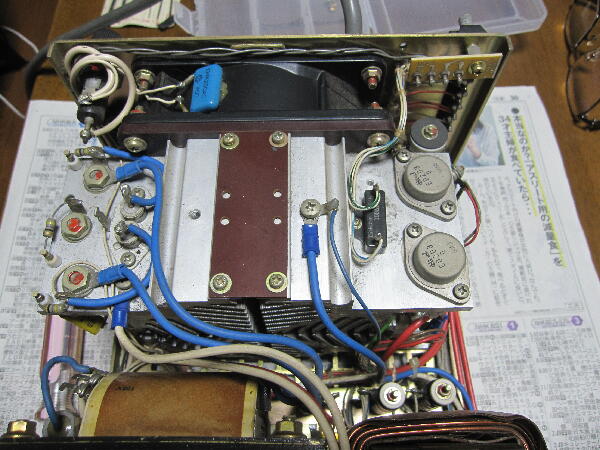

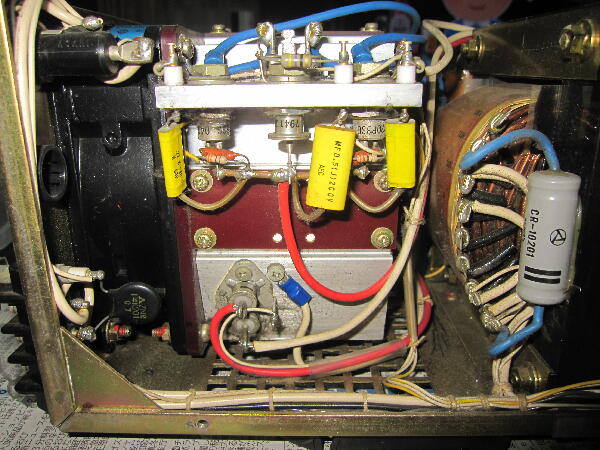

クーリングタワーに乗っている サイリスタ、トランジスタ、ダイオードなどはテスターで当たった所 不良は無さそう
 |
|
|
|
|

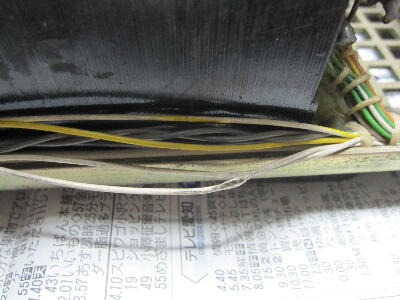

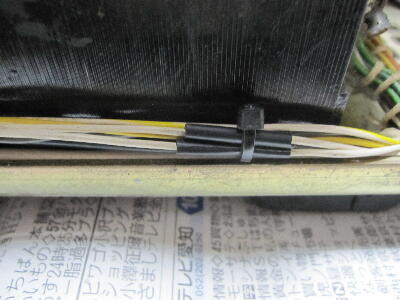

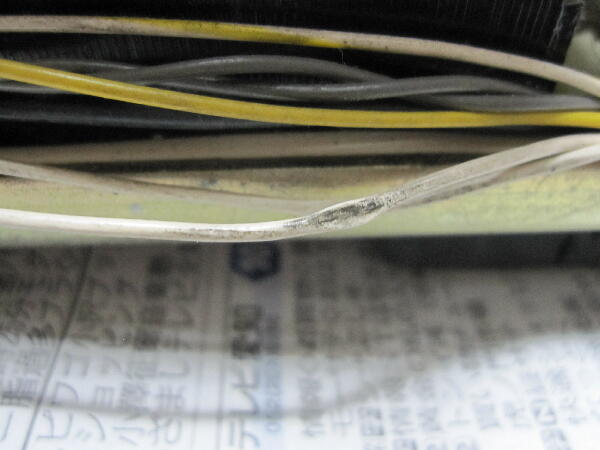

ふと配線を見ると 電線の被覆が押しつぶされ破れているのを発見
之が原因なのか？
 |
|
|
|
|

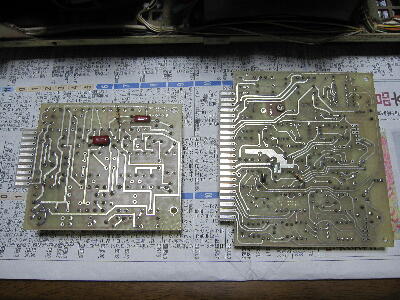

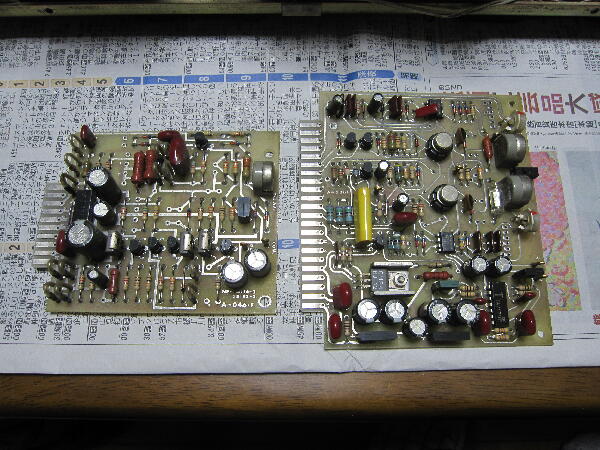

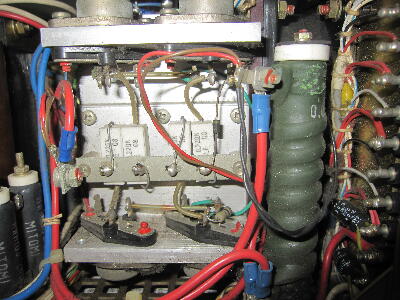

基板に影響が及んでいないか 基板を外して確認

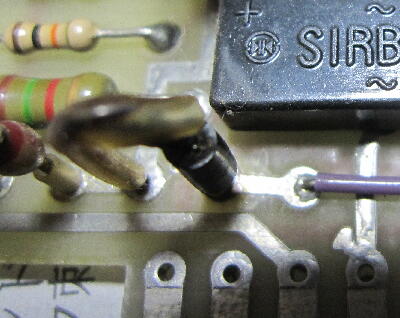

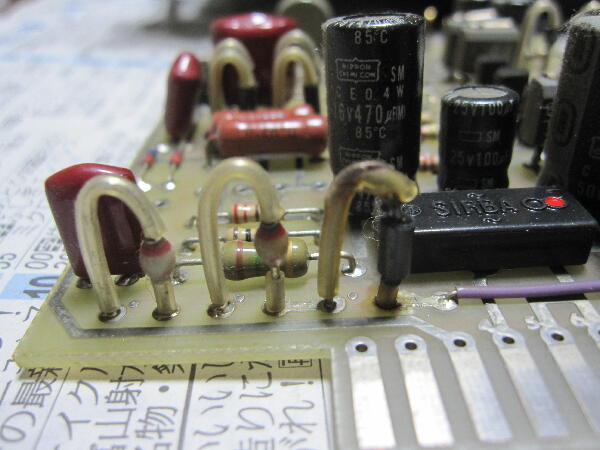

立っているダイオードのモールドが割れている
他の半導体類は正常そう このダイオードを交換すれば直るか？
 |
|
|
|
|
ダイオードを交換して 念の為スライダックで徐々に電圧を上げていく
AC50V位で電源としての動作はして 出力電圧のコントロールも出来ている 更に電圧を上げていくと80Vを越えた辺りでブレーカが落ちた
残念 未だ保護が働く 大型ケミコンは隙間から表示を見ると 22000μ/100Vと見える
このケミコンの端子電圧をモニターしながら スライダックの電圧を上げていくと DC 80Vを越えた辺りでブレーカが落ちる
耐圧100V なので過電圧でブレーカを落とす様だ サイリスタの位相制御が上手く行って無さそう

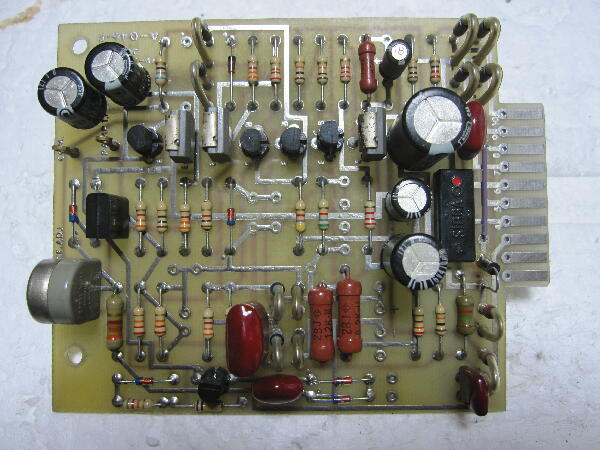

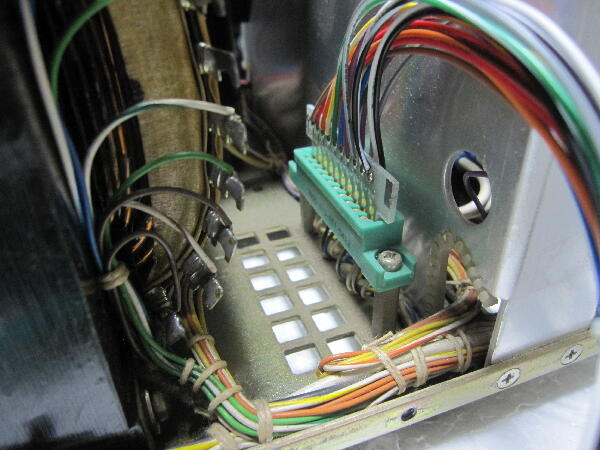

サイリスタ ゲートの配線を辿と この基板に来ているので これがゲートドライバと思われ シリーズレギュレータ トランジスタの コレクタ エミッタ も来ているので C E 間の電圧を一定に保つ制御もこの基板で行っているのか？
この基板の回路を追うしか無さそう 回路図を起こしてみる
 |
|
|
|
|

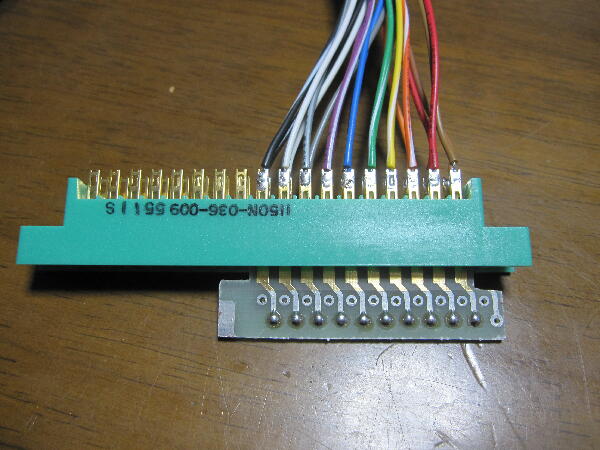

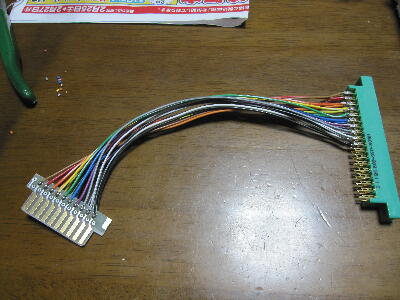

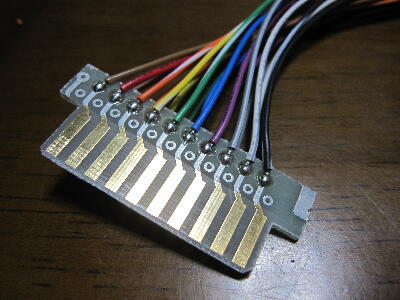

カードエッジコネクタになっているので 10ピン延長を作ってみる
続く
 |
|
|
