2023/9/21
”FMの音量上がりません” ジャンク ちょっとよく分からない説明

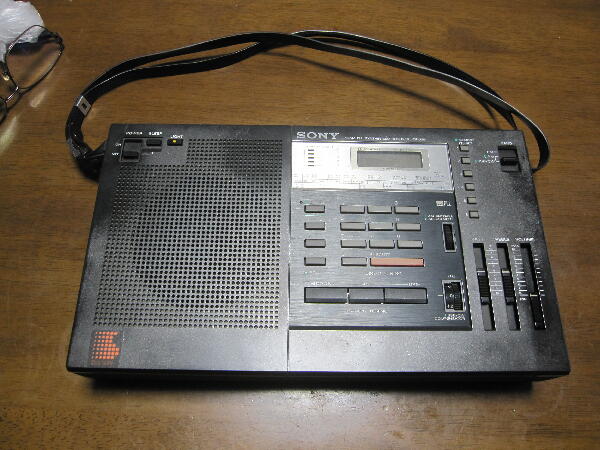

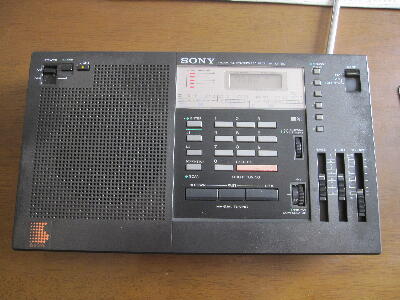

樹脂ケースに施された塗装は 所々すり減り薄くなっているが 気になる傷は無い
 |
|
|
|
|
電源を入れて状態を見てみる
4.5V 極性が逆のACアダプタは持っていないので 電池を入れる

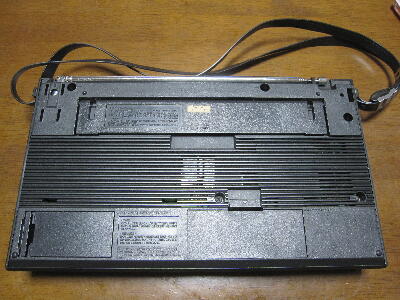

メインが単一 3本 キー入力/バックアップ用が 単三 2本

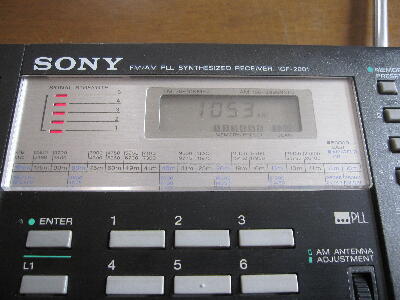

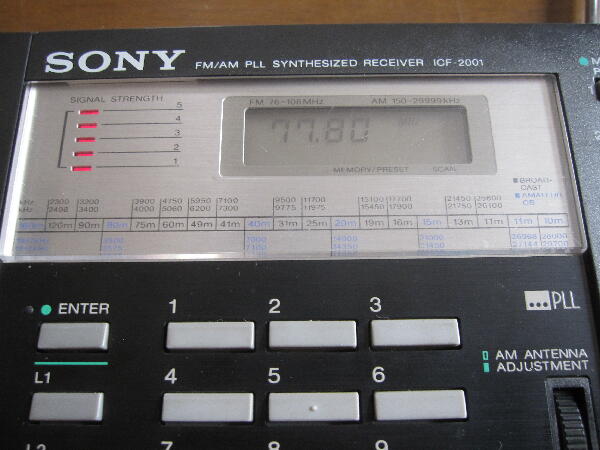

とりあえず FM AMは受信出来た レベルメータが しっかり振れ 感度も良好

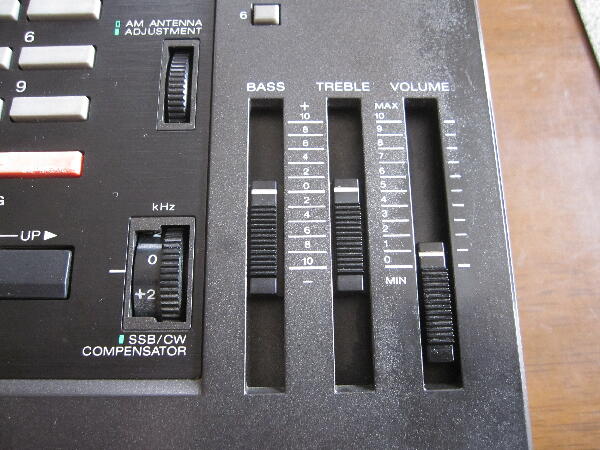

ただ ボリュウムが位置によって 爆音となり 小音量に し難い
又 トーンコントロールが効かない
テンキー入力は可也力を入れないと 反応しない など問題が有る
 |
|
|
|
|
中を見てみる

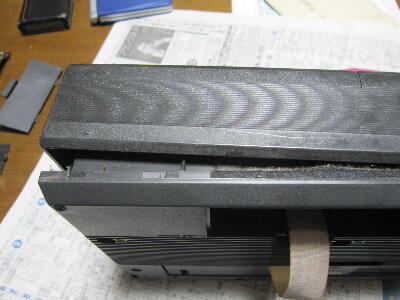

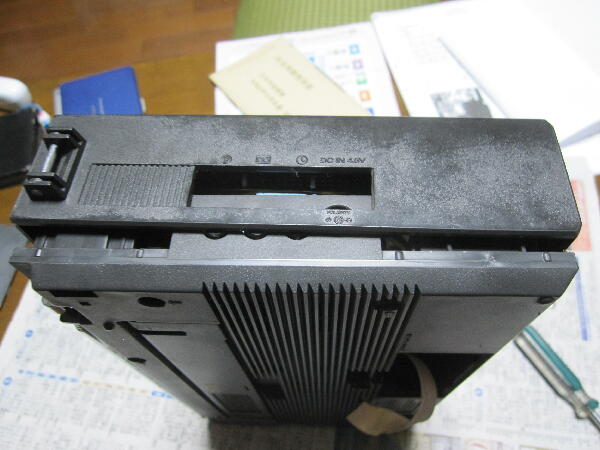

ビスを外しても カバーが上側は開くが下側が何処か固着しているのか開かない
力を入れ隙間を抉ると何とか外れた
 |
|
|
|
|

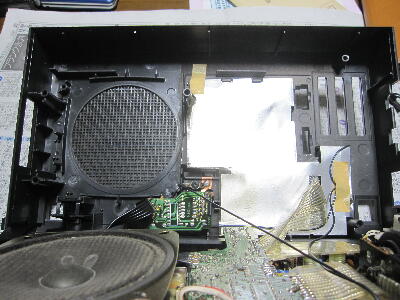

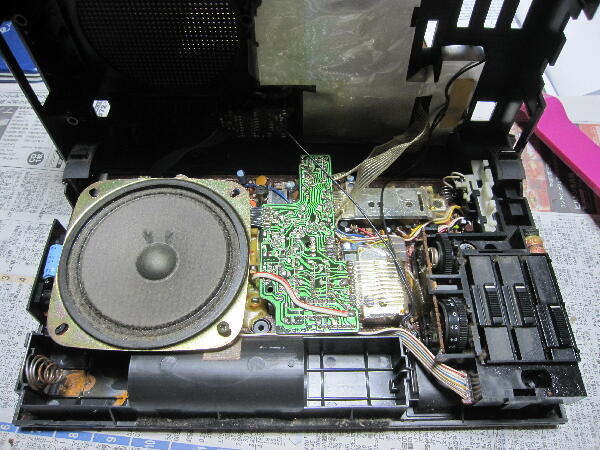

開いたので中を観察

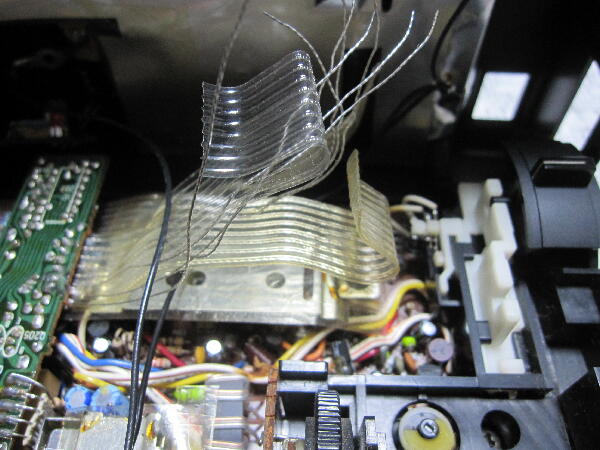

キースイッチを見るため 接続されているフラットケーブルを抜くと大変な事に…
 |
|
|
|
|
剥がれかかっていた 線固定シールが剥がれ 素線がバラバラに…

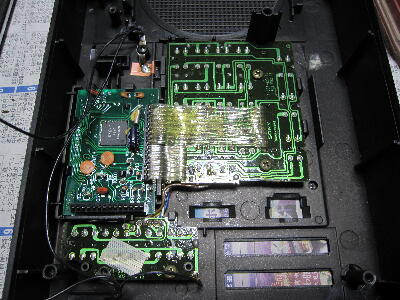

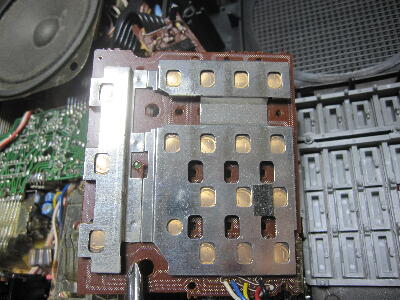

タクトスイッチ基板を外してみたが スイッチは特殊な物
アルプスやオムロンの12mm角タイプには こんな薄い物は無い 全く反応しない訳ではないので交換は諦めた
 |
|
|
|
|

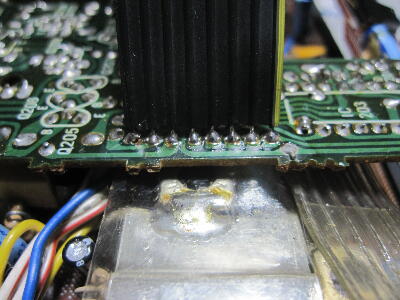

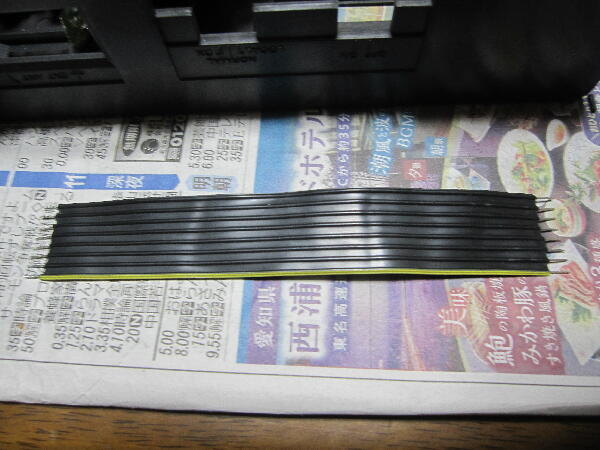

ピッチが同じ 8P フラットケーブルが家に在ったので適当な長さにカットして加工
部品面からのケーブル挿入は難しいので ハンダ面からハンダ付け
 |
|
|
|
|

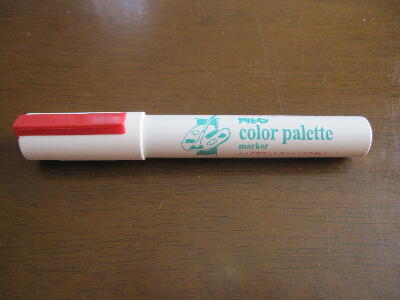

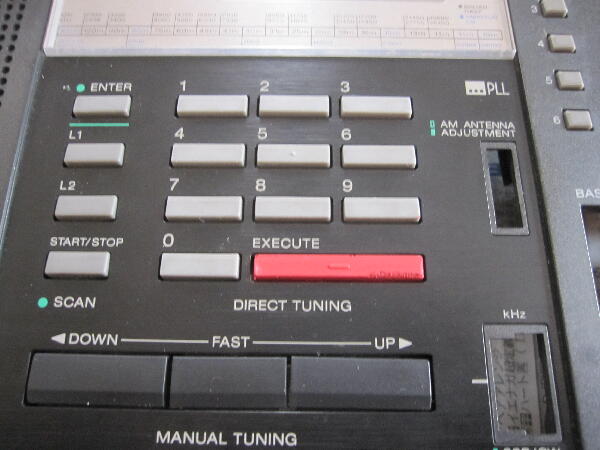

赤のキーが退色して 薄くなっていたので 水性カラーペンで塗っておいた
 |
|
|
|
|

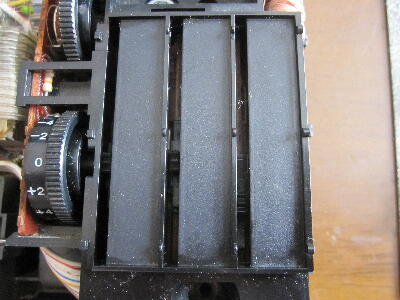

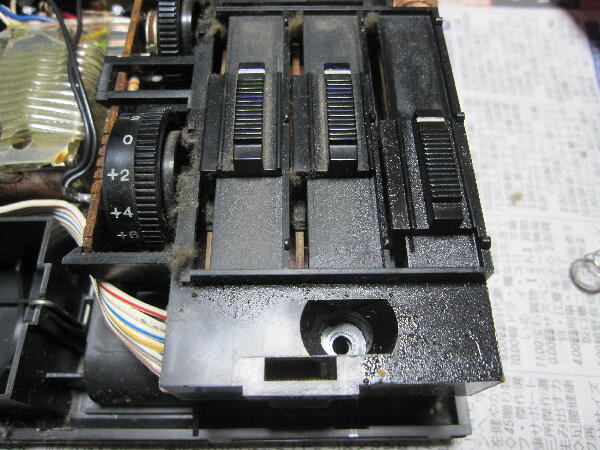

スライドボリュウムは 接点復活剤を吹いたのか べたついているが中までは届いていない
ツマミを外して 隙間から摺動子側と思われる面にケイグを吹いておく
 |
|
|
|
|

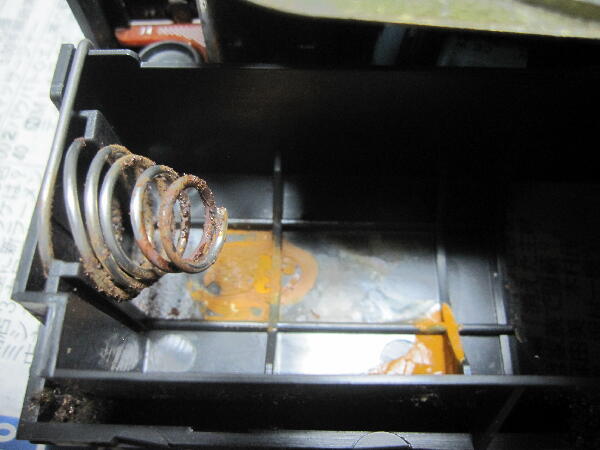

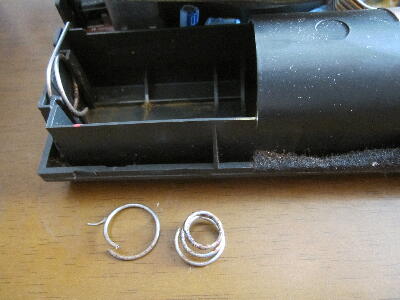

液漏れで電池バネが錆びているので 錆を落とそうとバネに触ると簡単に折れてしまった
折れた物を触ると 別の箇所も折れる
続く
 |
|
|
