2023/12/2

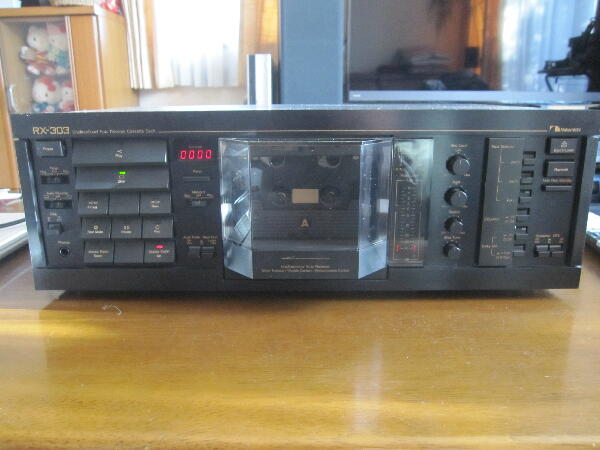

修理後10年以上放置してあった本機 久しぶりに電源を入れてみた
電源は入ったが Eject ボタンを押しても スライドベースはオープンせず 内部でモータ音がする

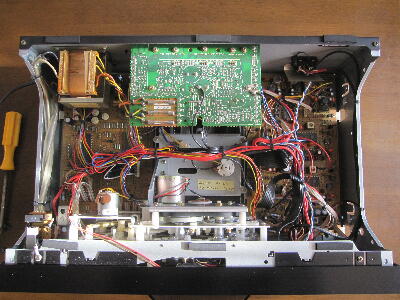

ゴムベルトがダメなのだろう 中を見てみる
 |
|
|
|
|

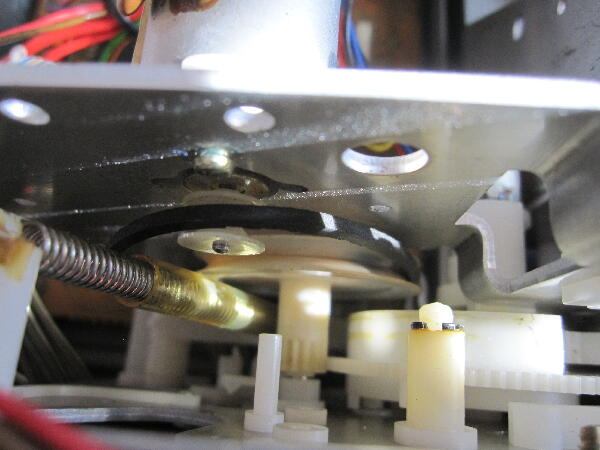

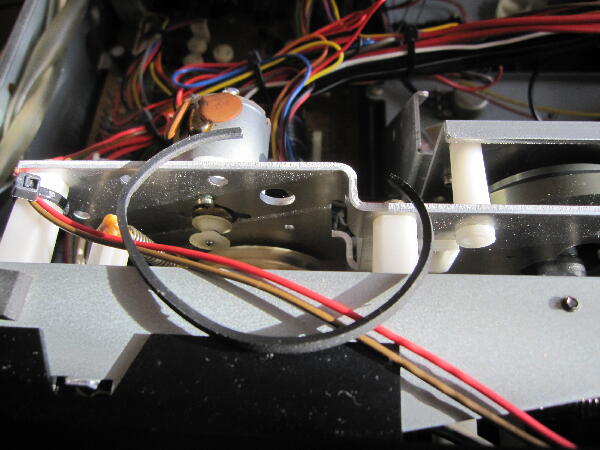

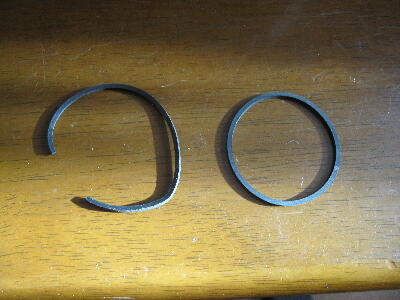

動作モード用のベルトが切れている
似たサイズの物に交換
 |
|
|
|
|

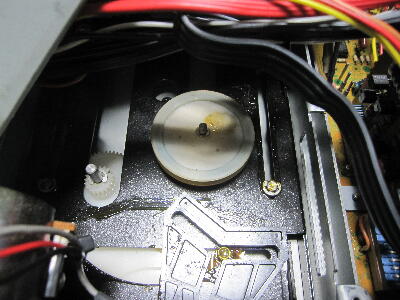

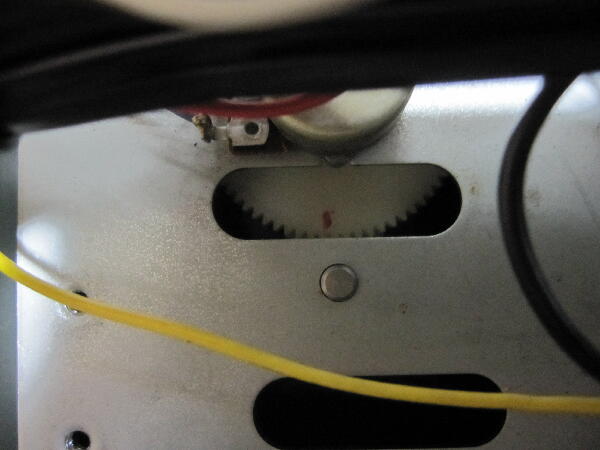

スライドベース駆動のベルトの交換前に 位置検出ボリュウムのギヤに現状位置の合マークを入れておく

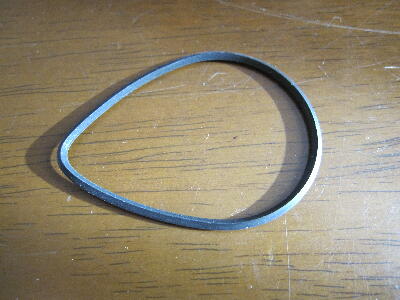

外したベルトは硬化し 形がついていた

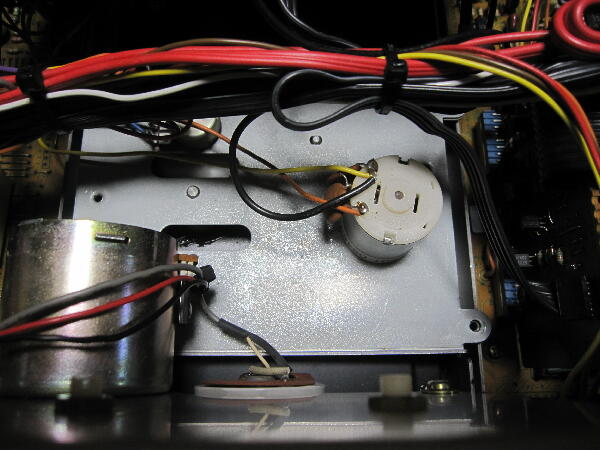

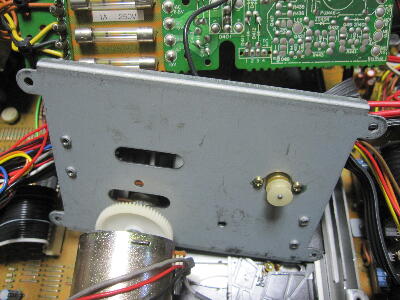

モータベースを外す時 簡単にポジションギヤが回ってしまう 位置が合わないと面倒な事になる

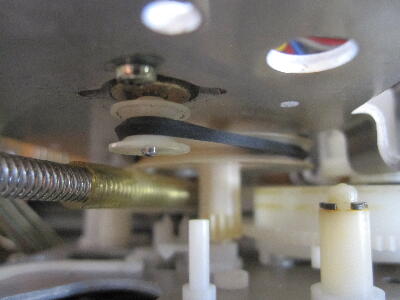

構造的にモータ側プーリーにベルトを掛けるのが厄介
 |
|
|
|
|

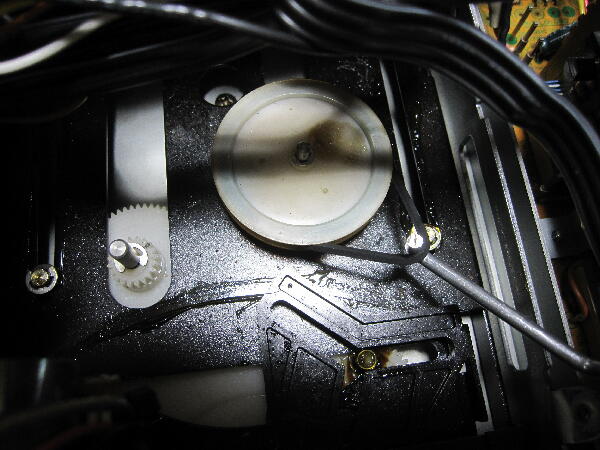

本体側のプーリーにベルトを掛け 引っ掛け棒でベルトを引きながら モータ側を被せる

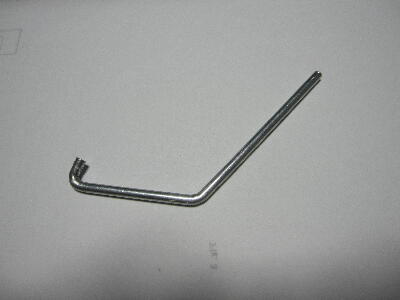

アルミ棒で適当に作った引っ掛け棒
 |
|
|
|
|

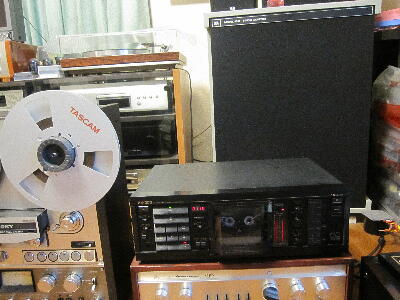

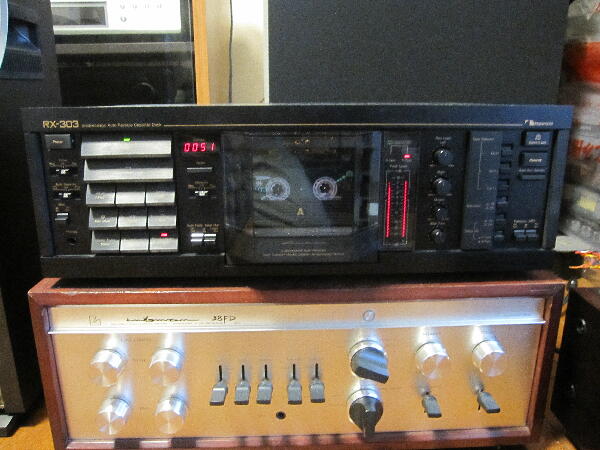

ベルトの交換が出来たので 動作確認

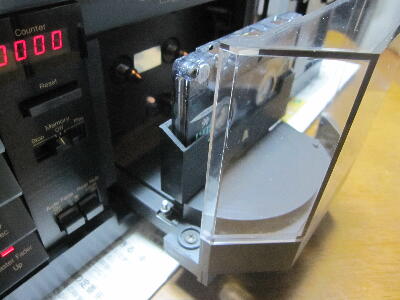

スライドベースが開閉出来る様になったが カセットA側 B側 どちらも閉位置が若干入りきらず カセットが浮き気味になる

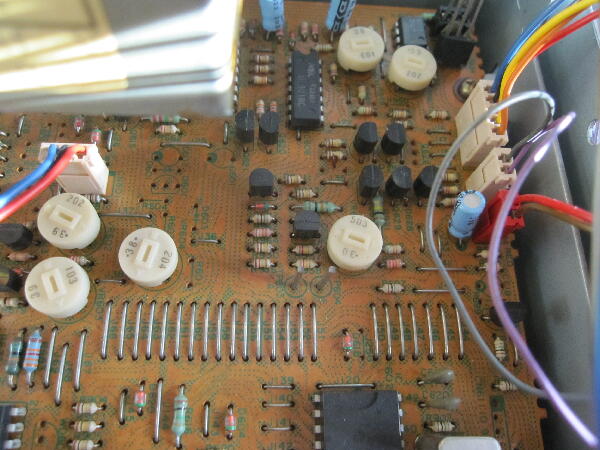

位置検出ボリュウムの配線は この基板の右側に来ているので 右側のボリュウムで調整出来ると思われる
上の2個でA側とB側が調整出来た
 |
|
|
|
|
|
