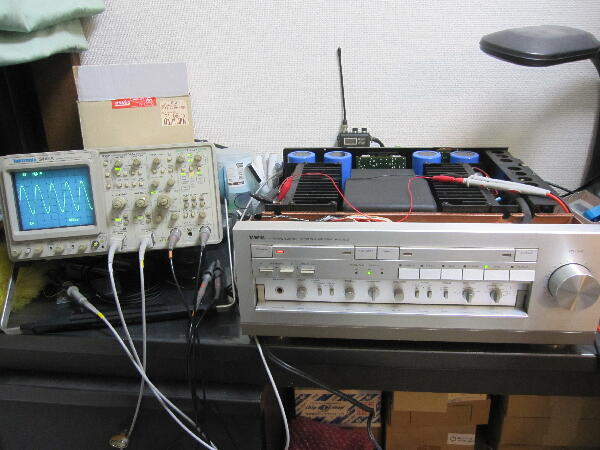

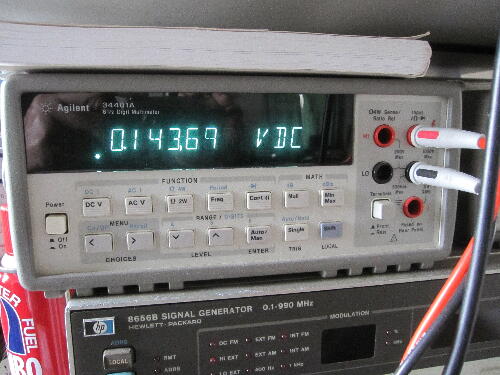

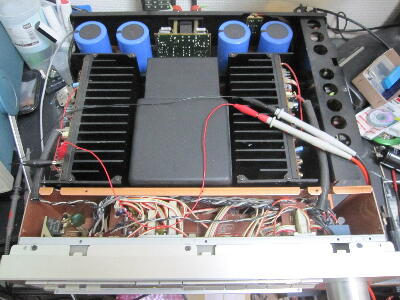

スライダックでAC電圧を徐々に様子を見ながら上げていく 問題無さそうなので 70V位まで上げていくと SPリレーの動作音がして SP端子より入力した信号が出てきた 100Vまで上げても異常は無く まずは一安心 Lch オフセットが1Vほどあり 取り敢えずアバウト 0V にして左右のA級バイアス電流 B級バイアス電流をモニタしながら 10分程通電 当初テストポイントで A級は140mｖ B級は少なく規定値の半分程の7mVだった
 |
|
|
|
|
十分温まったので調整

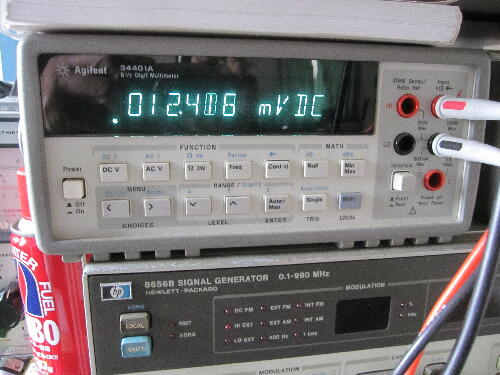

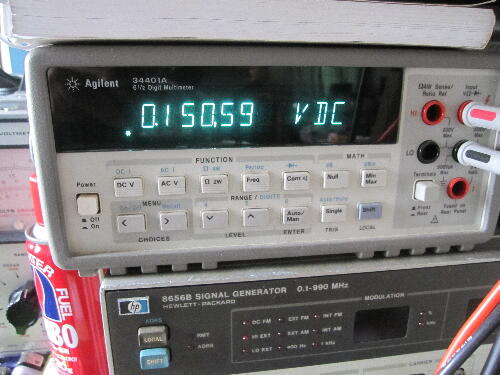

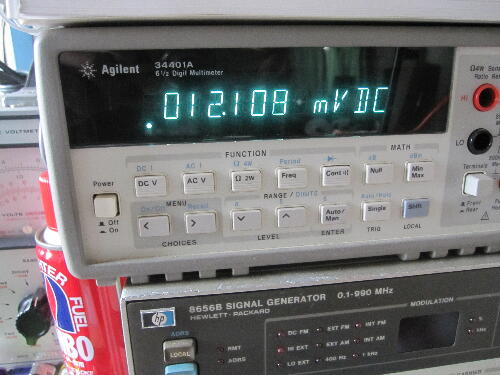

A級バイアスはテストポイントで180mV B級バイスは15mVが規定値 可也熱くなるので 80％ 程に設定してみる
A級：150mV/0.1Ω B級:12mV/0.22Ω とすると A級：1.5A×2=3A B級：54mA×2=108mA となる
ある程度はドリフトして変動するので極端に変動しないか30分程モニタしておく
 |
|
|
|
|
”バランスボリュウム不良で ヤマハで直結してある” と伺っていたが その様な改修跡は無く バランスボリュウムは正常に動作している？

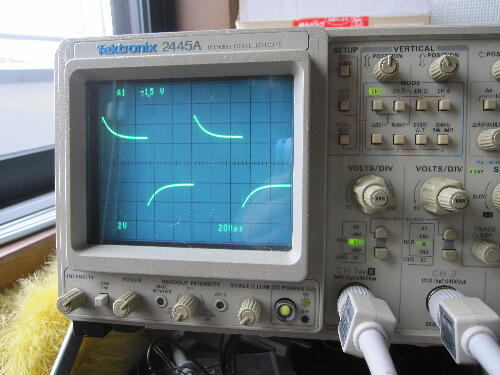

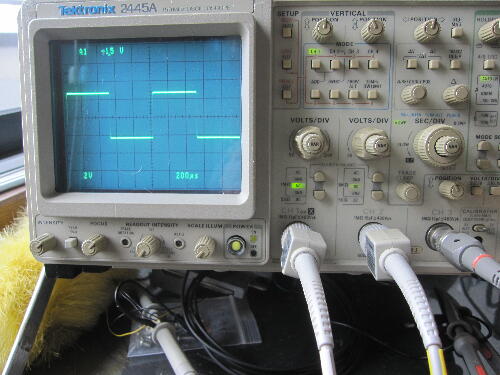

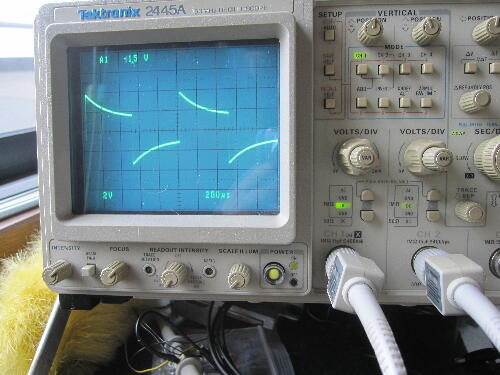

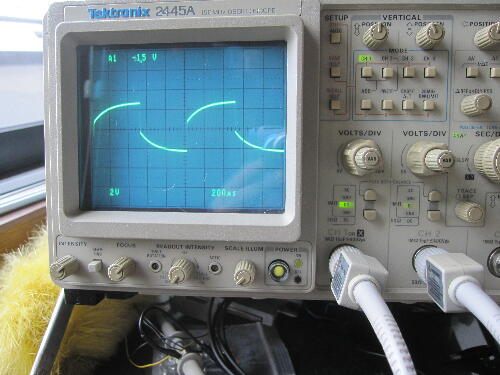

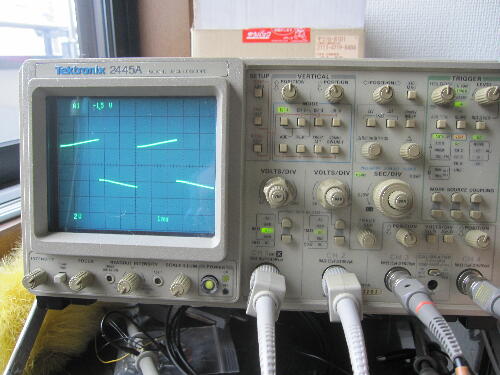

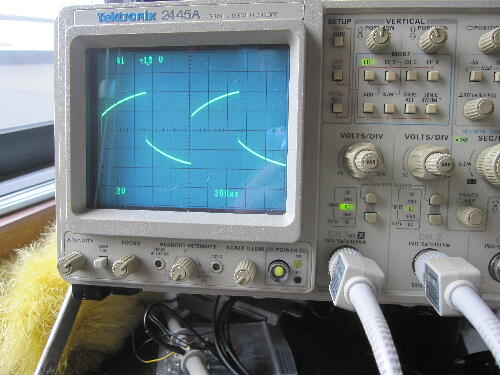

トーンコントロールが動作するか確認 BASS TREBLE 共変化する
リッチネスも100Hz以下の領域で効いているので問題無さそう
 |
|
|
|
|

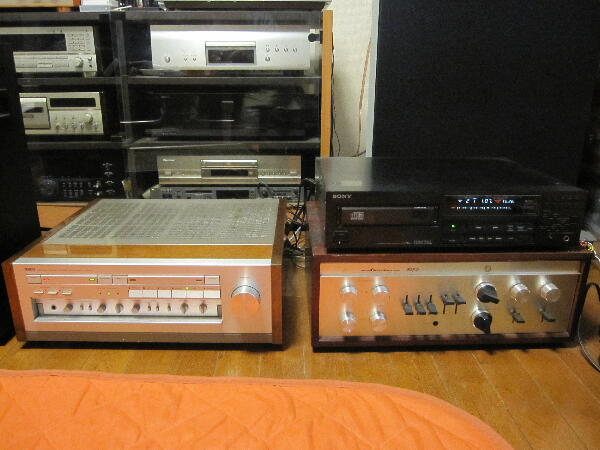

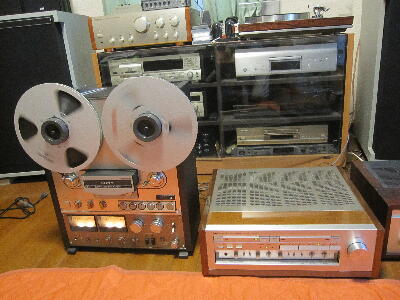

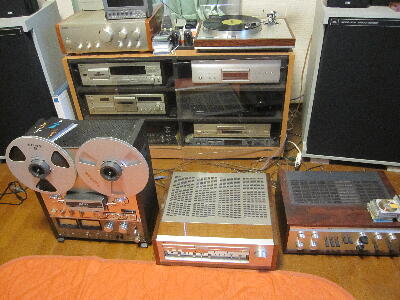

フォノ入力も動作しているので 各音源で音出し

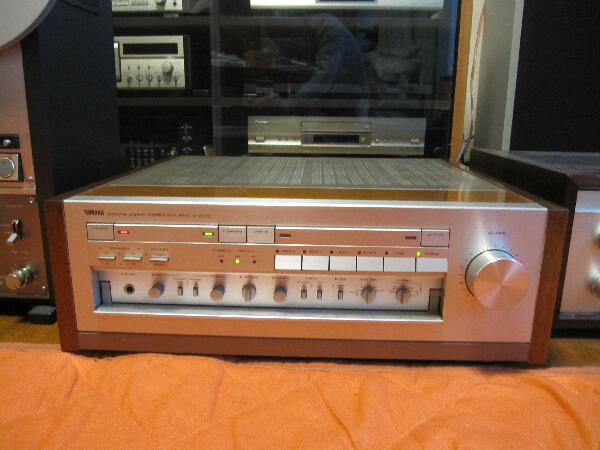

問題無く動作している しばらく様子を見て返送予定
 |
|
|
