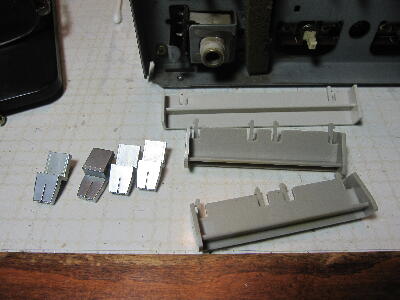

スライドボリュウム ガイドが埃塗れだったので水洗い ツマミの緑青を落としておく

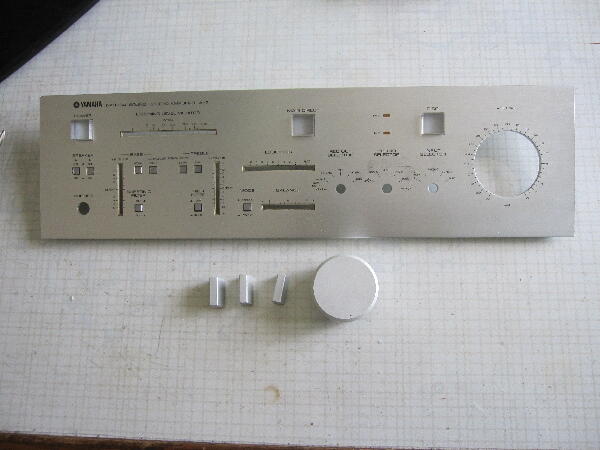

パネルのシミやマジック書きを落として綺麗にしておく
 |
|
|
|
|

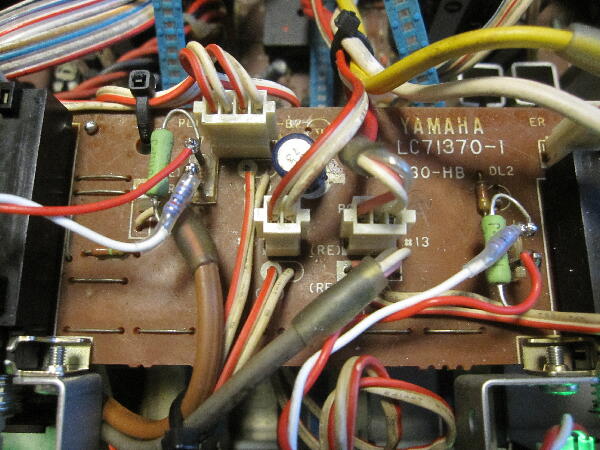

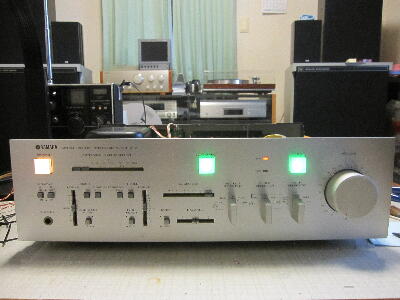

本機の麦球は12Vだったが やはり 緑照光は暗いので 高輝度 緑LEDに交換
80mAの定電流なので 100Ωで分流して LEDには4mA程流すようにした
 |
|
|
|
|

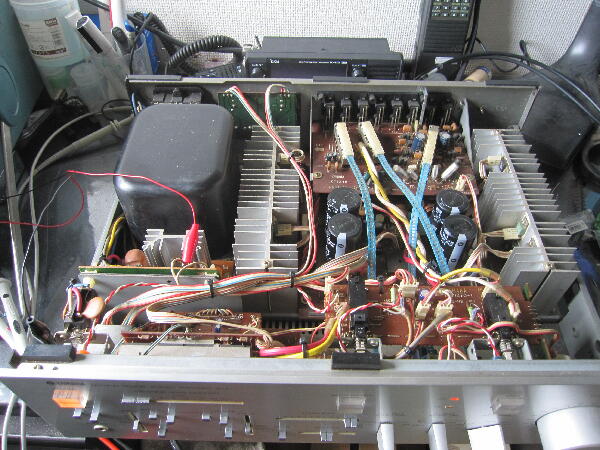

電源電圧の確認

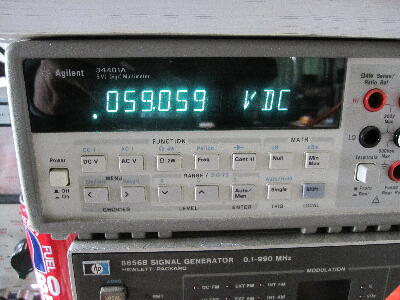

+Bが59.5V程あった ケミコンの耐圧は63V 正規の電圧は分からないが 少し下げて59Vにしておいた もう少し下げたい気もあったが…
 |
|
|
|
|
トーンなどの動作確認 フォノ入力も動作している

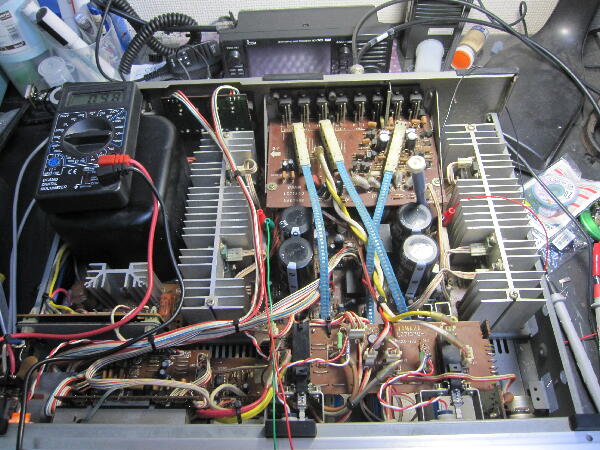

20分程通電して 十分温まったのでアイドルとオフセット調整

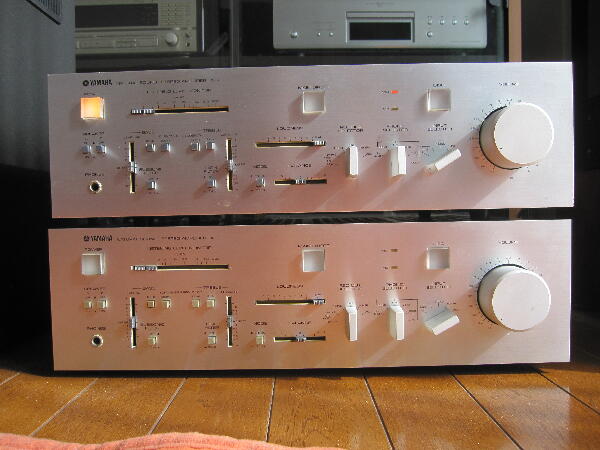

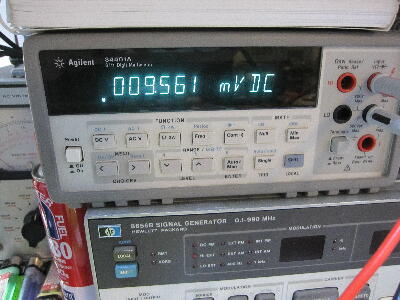

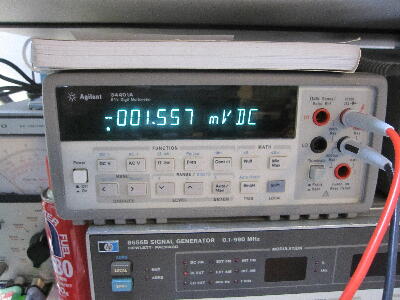

アイドルは10mV程度 オフセットは±10mVの範囲でフふらいており 1台目と同じ様な動き
 |
|
|
|
|

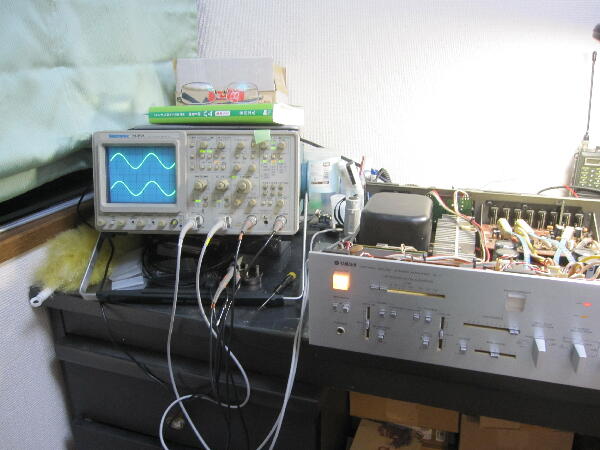

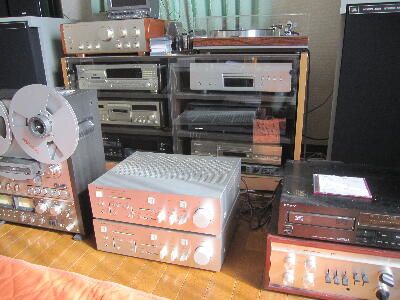

音出し確認
問題無さそう ただリスニング レベルモニタは相当ボリュウムを上げないと１Ｗ位置でもLEDが点灯しない
回路を追うと単にアンプ出力を半波整流 DCにして コンパレータでLEDを点灯させてるだけ？ 調整箇所は無さそう よく分からない
 |
|
|
