代替え再生ヘッド交換で再生音が出る様になり ベルト類交換でメカ動作も安定しているのでパネルを取り付け
再生ヘッドのアジマス、ハイト調整を行う 代替えヘッドでも十分調整範囲に収まるので問題無いだろう
再生レベルやレベルメータが可也ずれている レベルメータ調整ボリュウムは右一杯になっていた 色々弄られた？
 |
|
|
|
|
再生ヘッドの調整が終わったので オートキャリブレーションが動作するか確認
バックアップ電池が入っていない状態で テープセレクトランプが点滅しているので 電池電圧検知は出来ている
アジマス調整モータを手で回して センター位置にしておいて バイアスなど合っていない状態で録音して 録音ヘッドのアジマス ハイトを手動調整
その後オートキャリブレーションをスタートさせると アジマス調整モータはリミットまで回り動作停止 全く調整出来ない
前途多難… |
|
|
|
|
全くダメなので まず基本のテスト信号の400Hz/15KHzが発振しているか確認

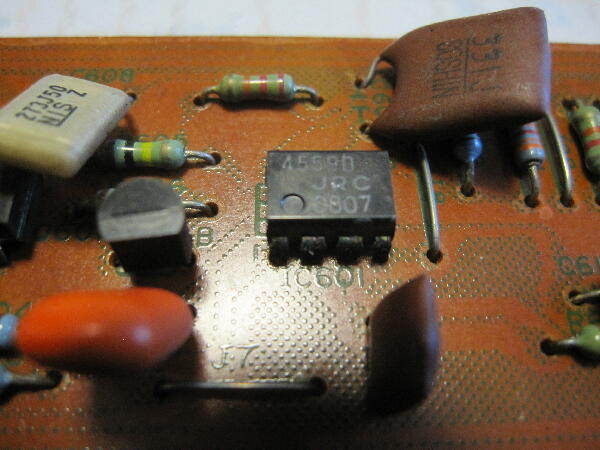

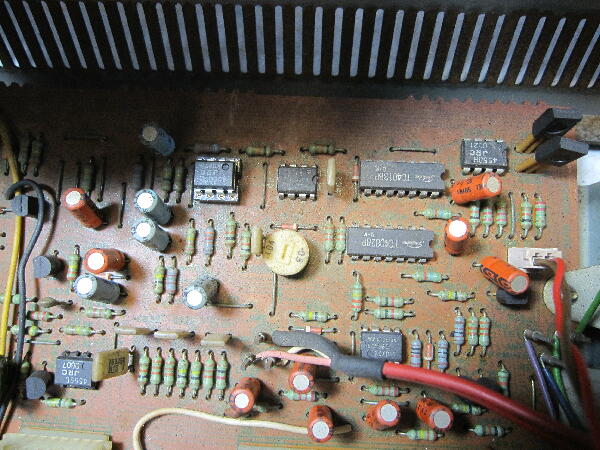

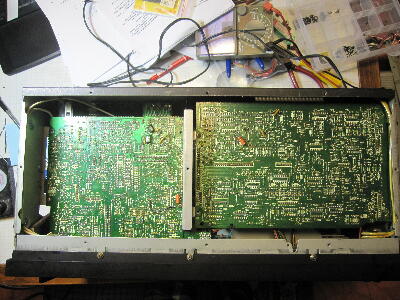

発振していない 関わる基板を確認 発振回路のオペアンプの足が真っ黒

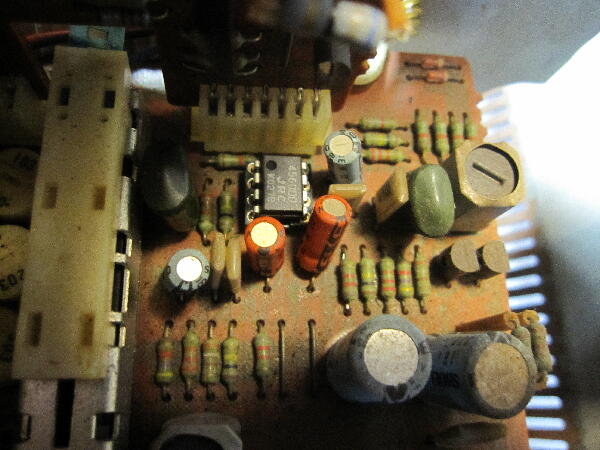

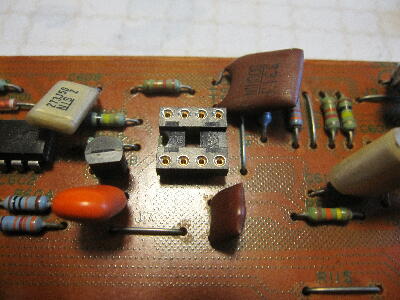

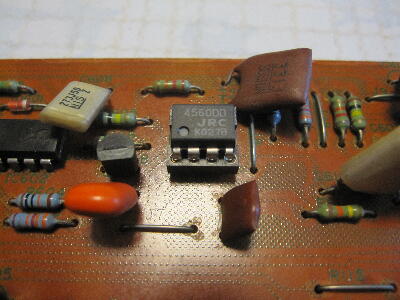

オペアンプを取り外し ICソケットを付けて 相当品を挿入
 |
|
|
|
|
オペアンプ交換で発振する様になった

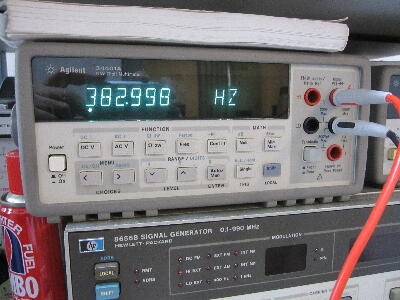

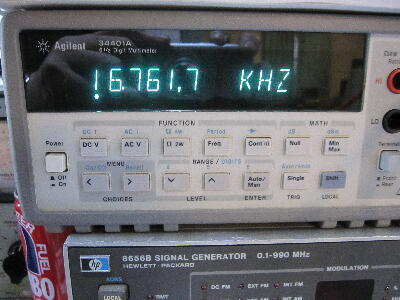

周波数はずれているが周波数 調整箇所は無い 400Hzが383Hzは良しとしても 15KHzが16.7KHzはちょっと高すぎ バイアス調整に影響しそう

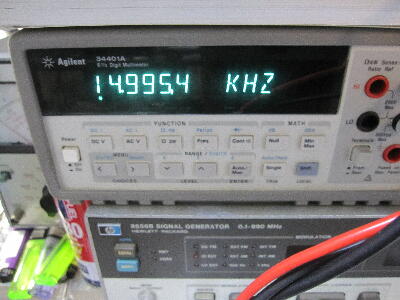

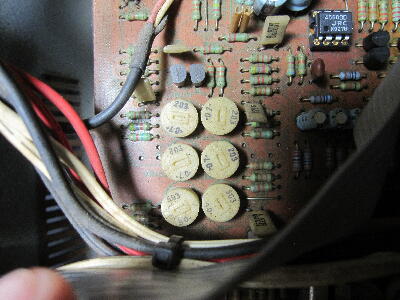

発振回路の330PF側にディップマイカ 47PFをパラに足して周波数が下がる様すると ほぼ合うようになった（400Hz側はCを減らす必要があり面倒なのでこのまま）
レベル調整はあるので 90mV/9mVに合わせておく
 |
|
|
|
|
これでオートキャリブレーションが出来るか と試したが未だダメだった

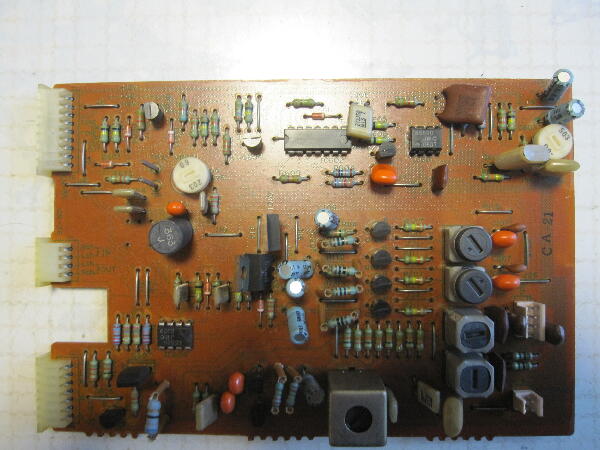

ダメ元でキャリブレーションに関わる 足の黒いオペアンプを無条件に交換してみる
アジマス調整モータがリミットまで回り切る事は無くなったが依然キャリブレーションが完了する事無く途中で停止する
 |
|
|
|
|
やはり地道にどうなっているか追うしか無さそう

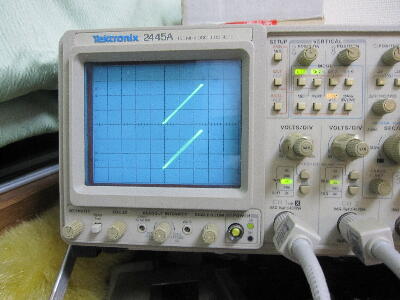

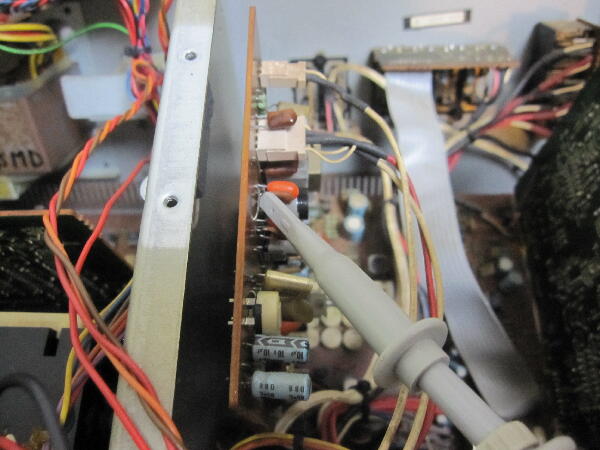

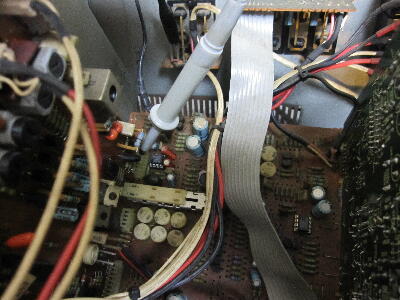

信号を追っていると バイアスは変化して調整しようとしている

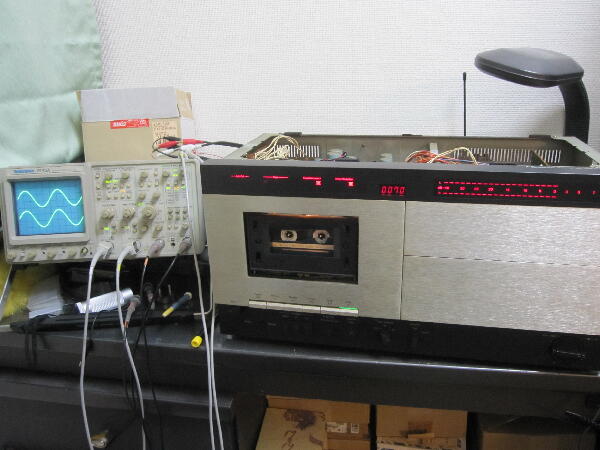

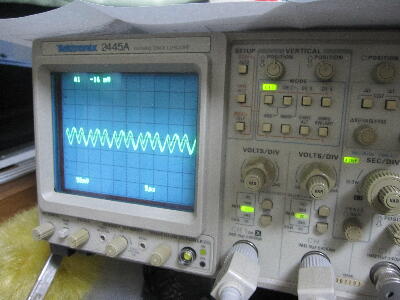

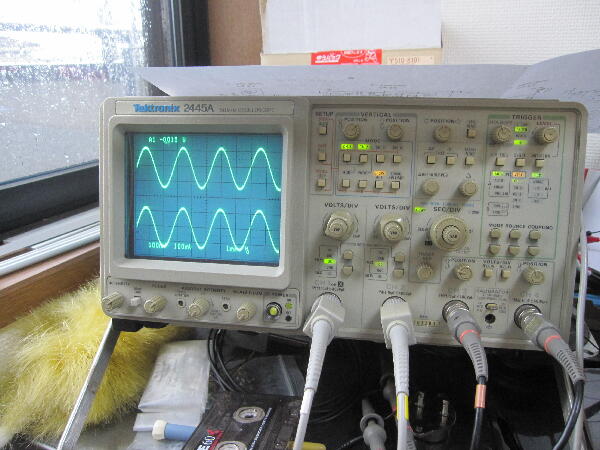

録音レベルを調整しようといているか見ていると Rch と Lch で信号波形に差がある事に気が付いた

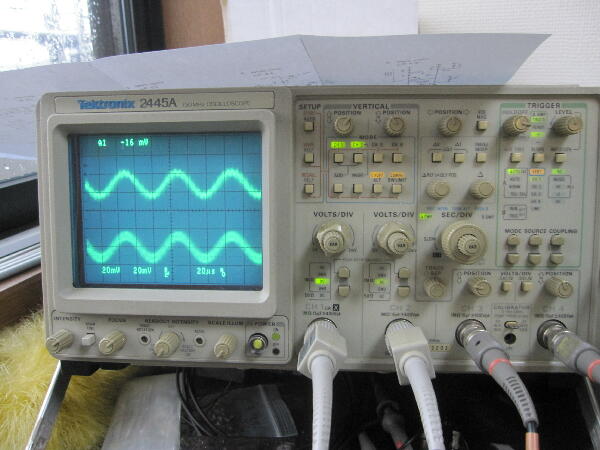

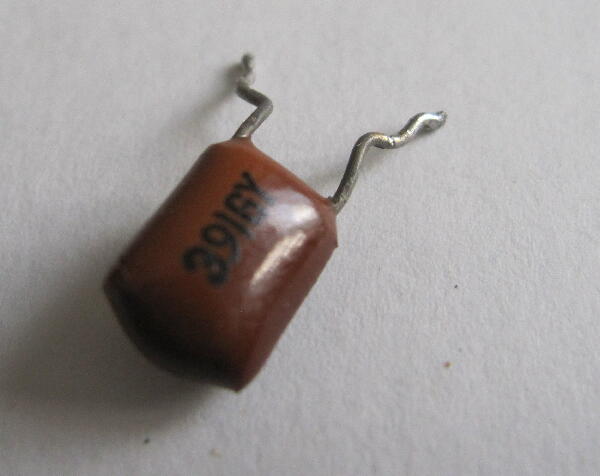

バイアストラップに差がある コア調整が合って無さそう コアを回すと変化し同調点があるが Rchはやはり波形がおかしい バイアスの漏れに違いがある まさかと 録音ヘッド両端に入っている 390PF のコンデンサを外してCメータで調べると Rchの390PFは測定不能でダメになっている

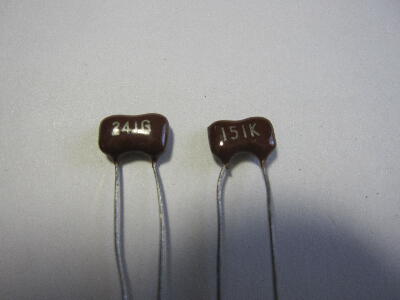

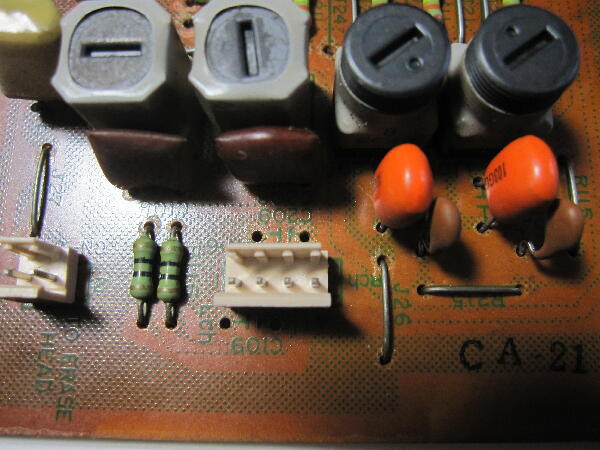

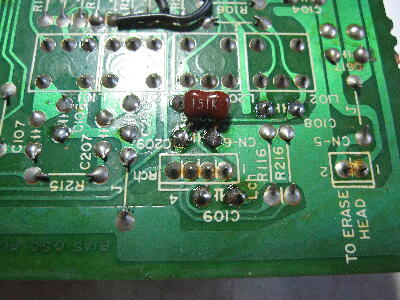

390PFは手持に無かったが ディップマイカの150PFと240PFが在ったのでパラにして付けた
 |
|
|
|
|
バイアス トラップとバイアス出力トランスコアを調整

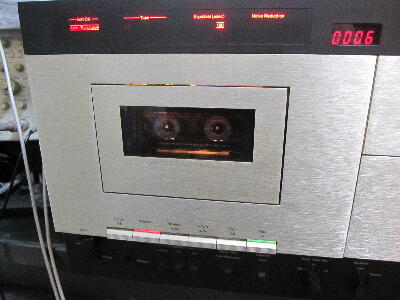

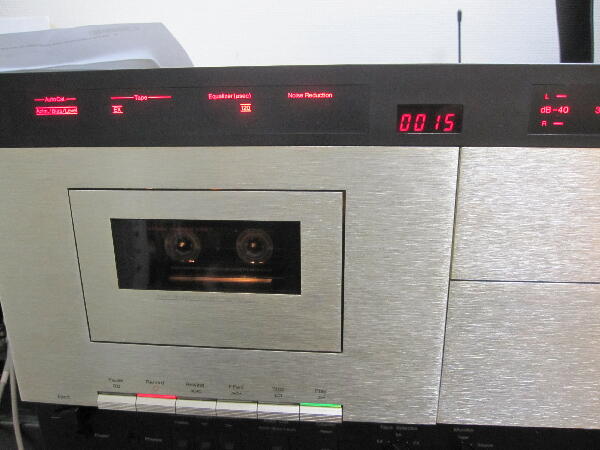

調整後オートキャリブレーションをスタートさせるとカウンタは15まで進み キャリブレーションが終わると テープが 00 まで巻き戻されたのでようやく正常にキャリブレーションが出来た様だ Rchが正常に録音出来ず 上手く調整出来なかったと思われる
ノーマルテープは出来たので クロムテープ とメタルテープ もバックアップ電池を入れ キャリブレーションしてみると 3種共キャリブレーション出来た
今回はまさかのコンデンサ不良で手間取った
 |
|
|
|
|

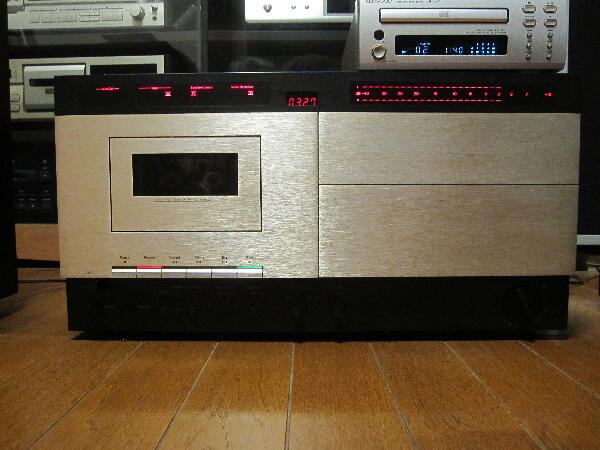

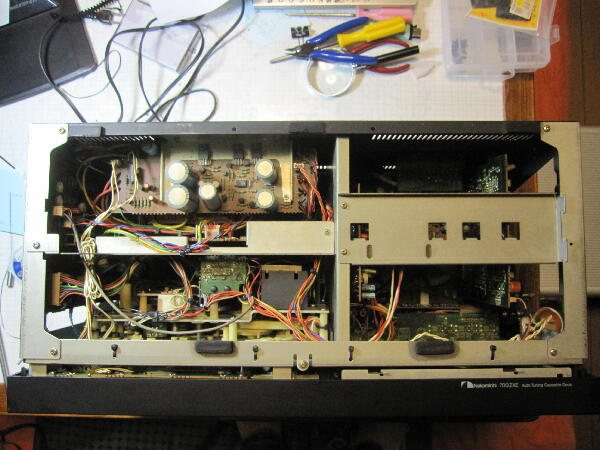

一通り動作出来たので 内部配線を結束バンドで整える

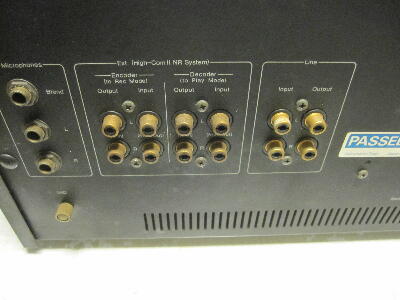

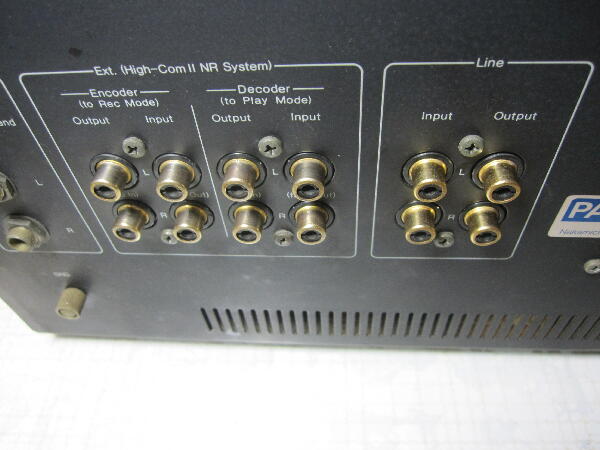

後面RCAジャックの金メッキがくすんで 状態が悪いので磨いておく
 |
|
|
|
|
音出しとキャリブレーションした3種のテープでCDを録音確認
問題無さそう メタルではソースと切り替えても遜色無く録音出来ている
 |
|
|
