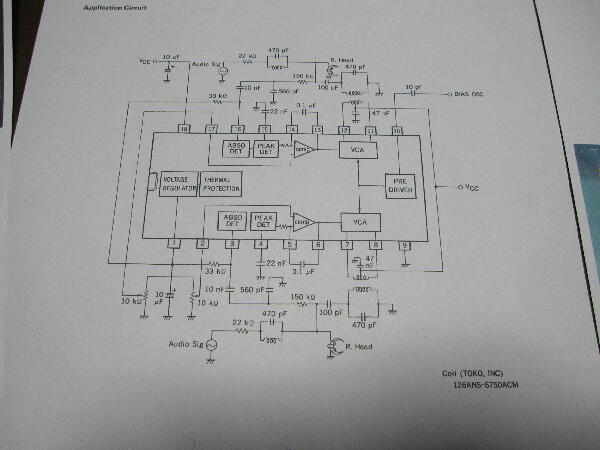

録音スタートすると 波形が歪む現象の原因が何か釈然としないので 各 IC のデータシートブロック図を見ながら考えた

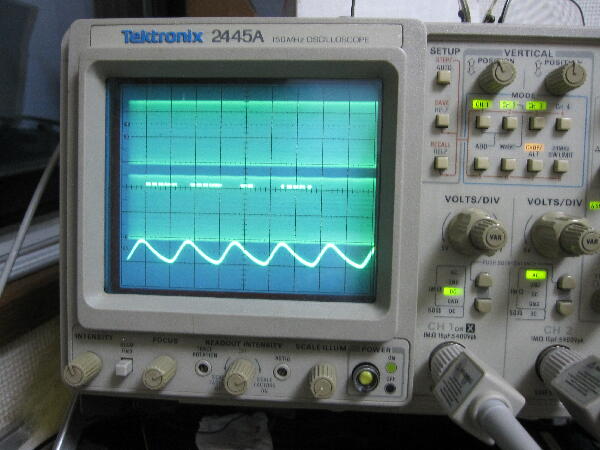

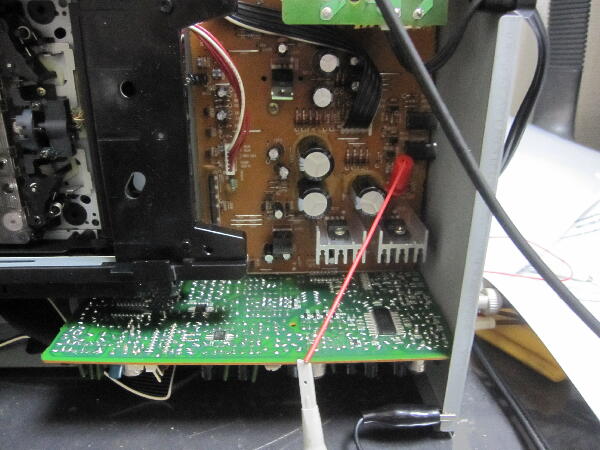

波形も幾分良くなったりしている オシロで信号を追っていると信号に高周波成分が乗っている 特に電子ボリュウム IC に多く乗っている 録音バイアスとも違う

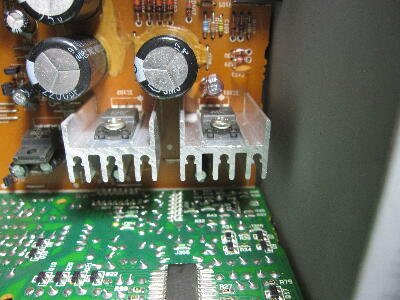

アナログ電源±8V の+側に高周波成分が乗っている 元の3端子レギュレータ出力端にも乗っている
電源の基本として 3端子レギュレータ出力直近にケミコン+セラミックを付けるのだが 本機にはケミコンが無い
47μを直近のセラミックとパラに付けると 発振が止まった 恐らく録音スタートでバイアス発振もONするので 負荷の変動で発振したのかも？

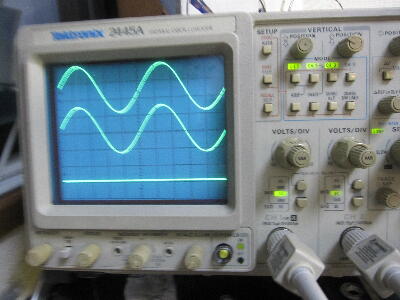

録音波形は綺麗になった
 |
|
|
|
|
基板には6個ボリュウムがある PB REC BIAS の各L R
となっている

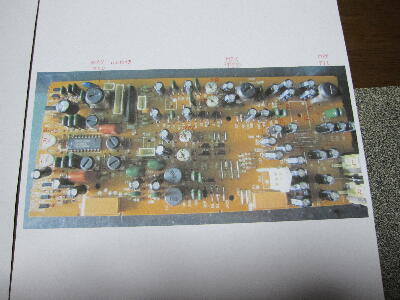

基板写真に各ボリュウム名称を記入しておいて調整する
 |
|
|
|
|

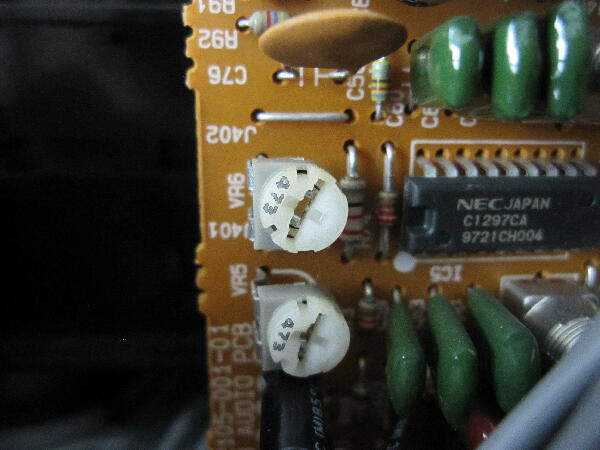

Lchのバイアスが調整出来ない
ボリュウムがダメっぽい 外して調べると47KΩのはずが 200KΩ以上になっている

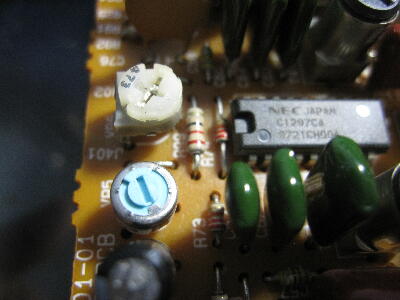

ボリュウム交換で良くなった このタイプでの不良は珍しい
 |
|
|
|
|

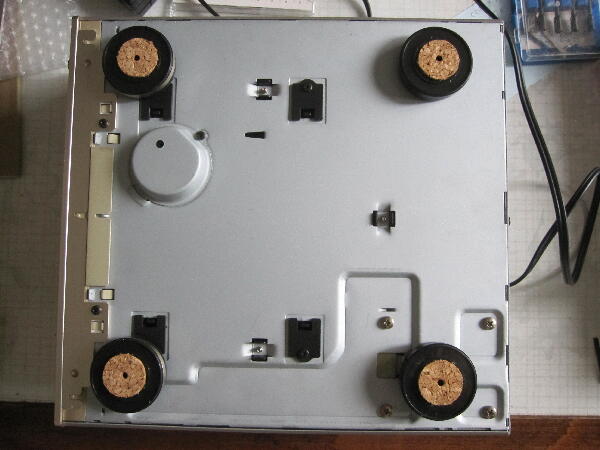

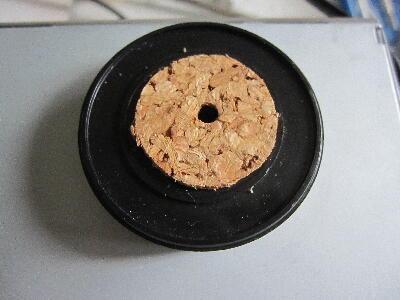

インシュレータのゴムが3か所剥がれて バランスが悪く 置くとグラつくので コルクを貼っておく
またゴム足は長時間重ねて置いておくと 下の物に張り付いたりするので コルクの方が良いだろう
 |
|
|
