2024/7/12

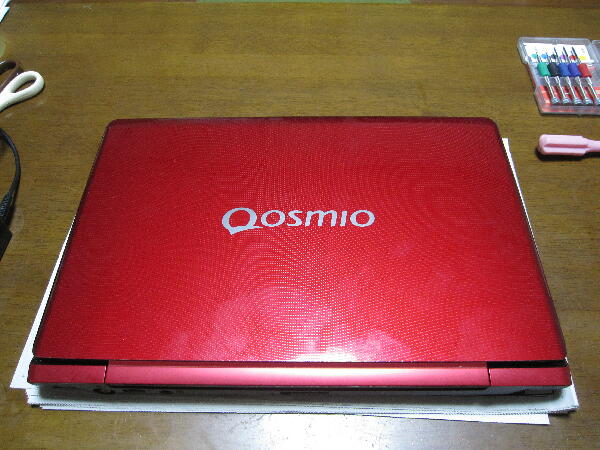

i7 のジャンクノート ハードディスクは本来750GBから250GBに替えてあり メモリも2GBになっている
可也弄られたもの 救いはwin10が起動するらしい

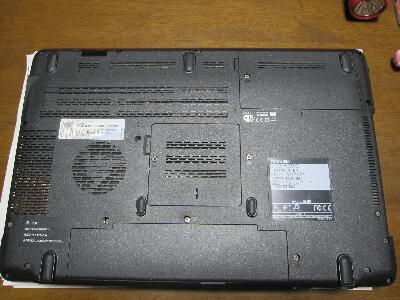

古い割に目立つ傷は無く 比較的綺麗
 |
|
|
|
|

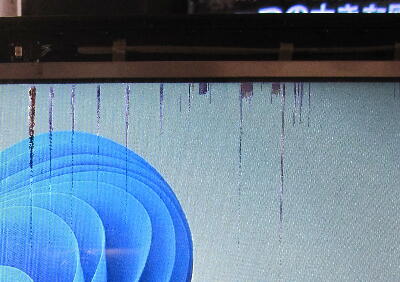

電源を入れると BIOS電池が空なのか F2キー押しが表示される とりあえずBIOS画面で日時を設定したら win10は起動したが 液晶が液漏れで筋が多く入っている
本機の液晶は15.6インチ フルHDで1920×1080 交換するとなると本体より遙かに高くなってしまう
15.6インチ 1366×768 は色々売られているが FHD 40ピンタイプはあまり売られていない
取り敢えず中を見てみる

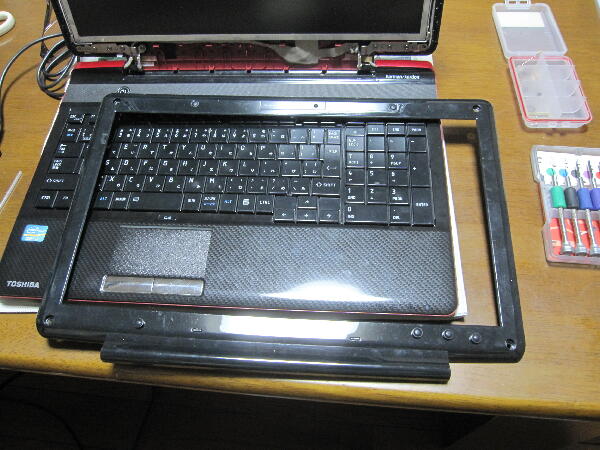

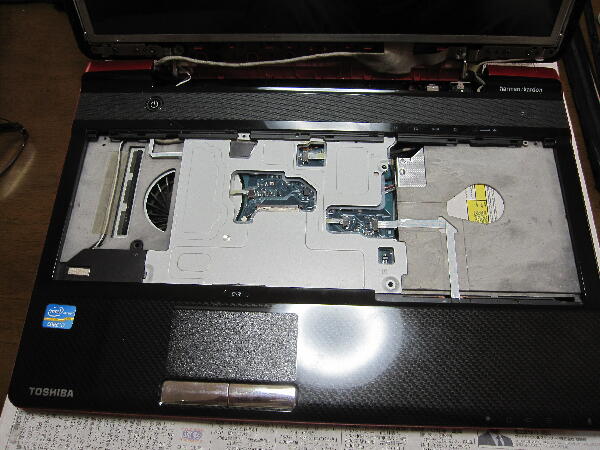

カバーの金型の精度が良いのか 樹脂嵌め合がきっちり し過ぎで 外すのが大変 割れるの覚悟で抉開け 何とか割れる事なく外れた
 |
|
|
|
|

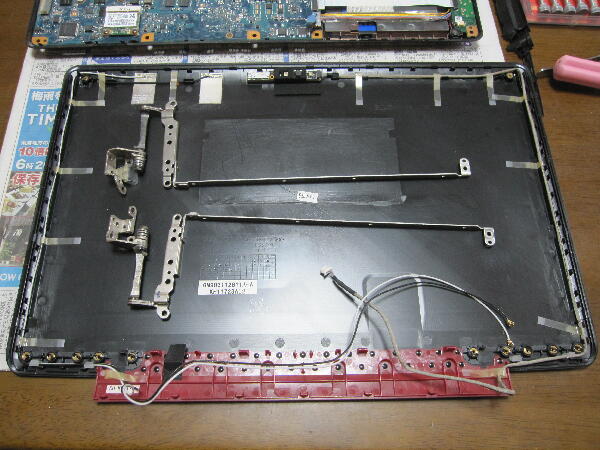

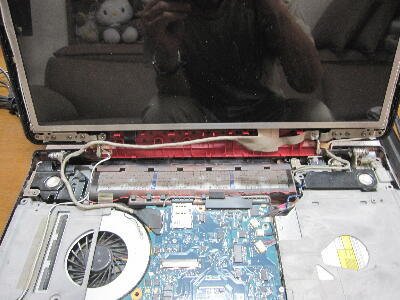

液晶までのバラシ方は分かった
マザーボードも外してファンの掃除をしておく
その時の写真は分解に夢中で取り忘れた
 |
|
|
|
|

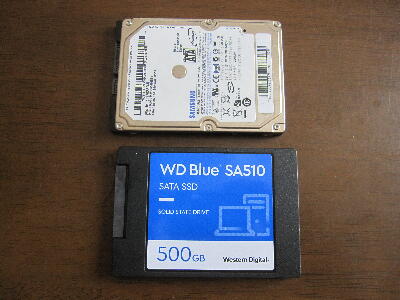

500GBのSSDでwin10 HDD のクローンを作る
本体を仮組して メモリを8GBとして win11を入れてみる
マイクロソフトからのアップデートは仕様を満足していないので win11には出来ない事になっているが USBメモリから入れてみる

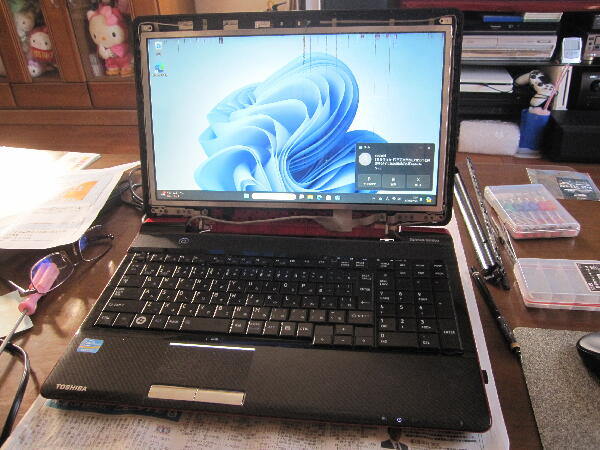

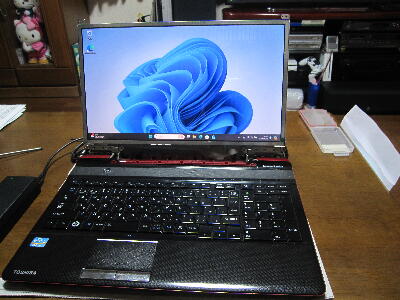

液晶は未だ交換していないが win11は無事入り SSDの為サクサク動作している
之ならサブ機として十分使えるので 交換用 液晶パネルを手に入れなくては
アマゾンに安いノーブランド FHD パネルが在った 少し怪しいが試しに買ってみる それでも本体より高いが…
 |
|
|
|
|

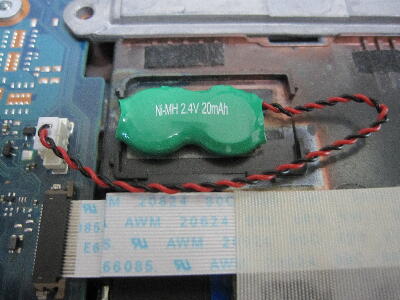

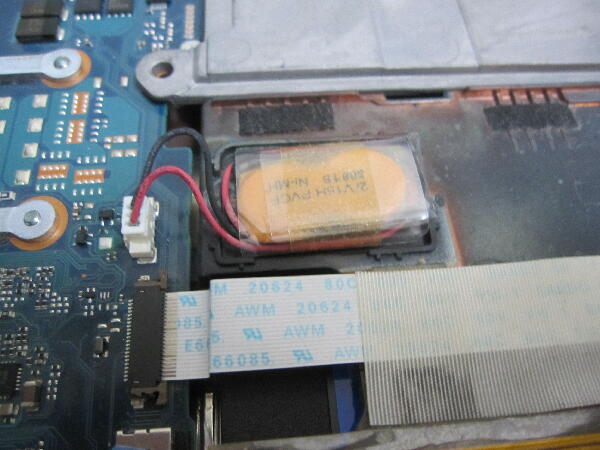

本機のBIOS メモリ バックアップ電池は一般的な CR2023では無く 充電電池だった アップデートのため 長時間通電いていたら メモリは消える事は無かったが念の為交換しておく
 |
|
|
|
|

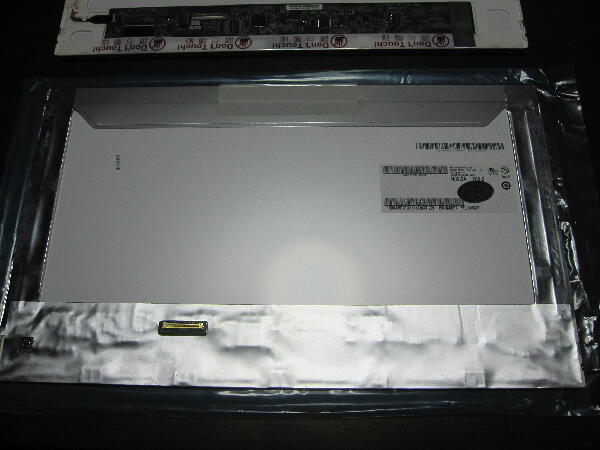

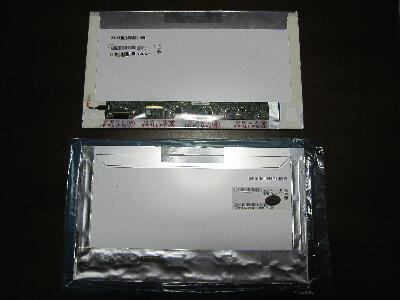

届いたパネル B156HW01 V4 型番から AUO と思われる
40ピン LVDS 2ch の 6ビット 非光沢パネルなので 写り込みが無く良いのでは
 |
|
|
|
|

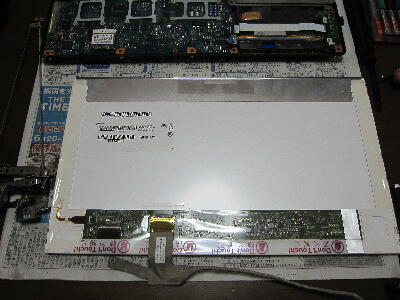

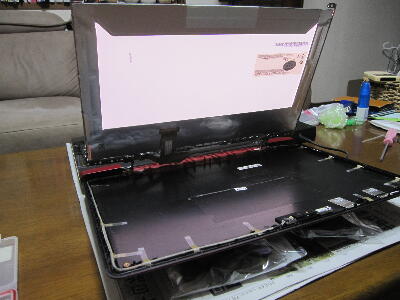

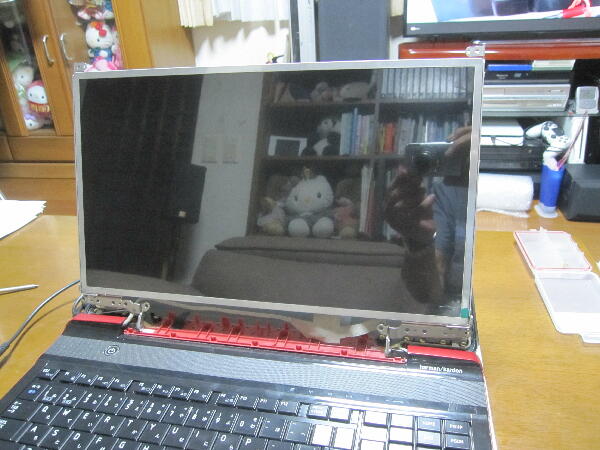

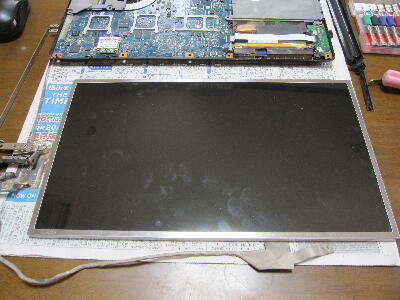

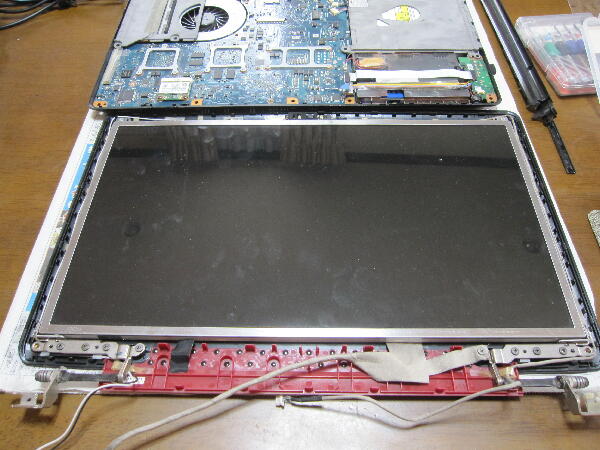

パネルを取り付け 保護シートが光沢で写り込みが入っているが…

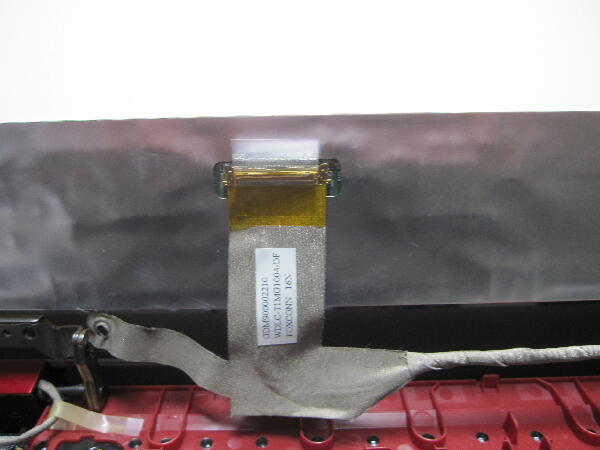

コネクタを挿し電源を入れてみる

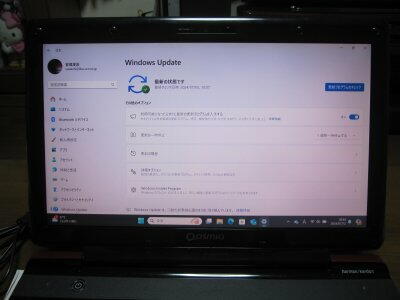

画面が表示され 問題無さそう
 |
|
|
|
|
カバー エスカッションの取り付け

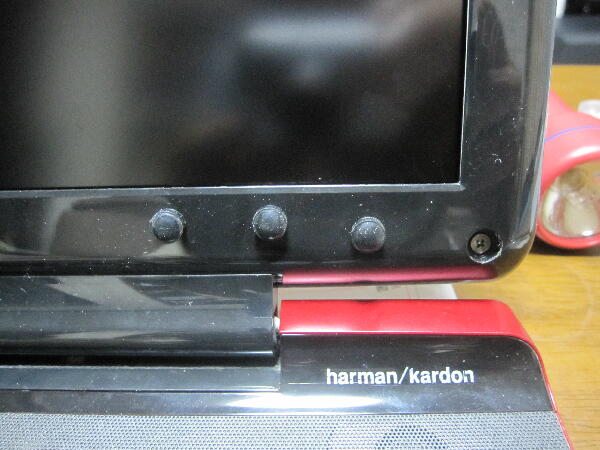

ビス穴にゴムキャップを嵌めて完成

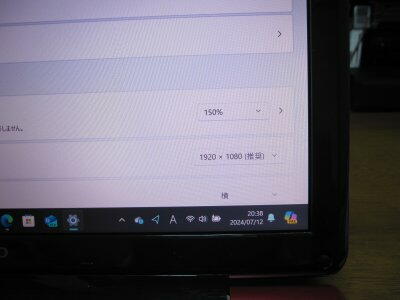

FHDに設定 色合いが赤っぽかったので調整
 |
|
|
