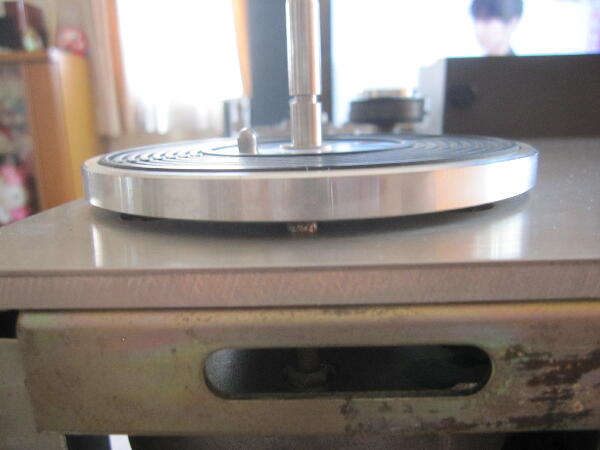

テイクアップ側のリール台が低く リールにテープが擦るギリギリ

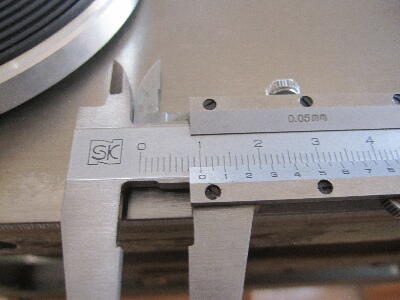

現状から1mm高くする （10mm→11mm） 未だ0.5mm位足りない
 |
|
|
|
|

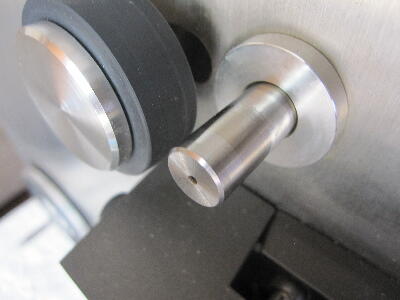

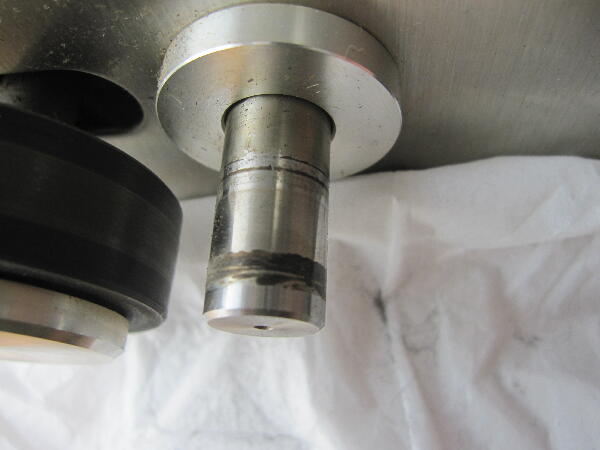

キャプスタンに磁性体カスの汚れが こびりついていたので掃除
ピンチローラもテープ跡がしっかり付いていたので之も掃除
 |
|
|
|
|
EQ切替リレー接点清掃で再生アンプは安定したので 録音を確認する

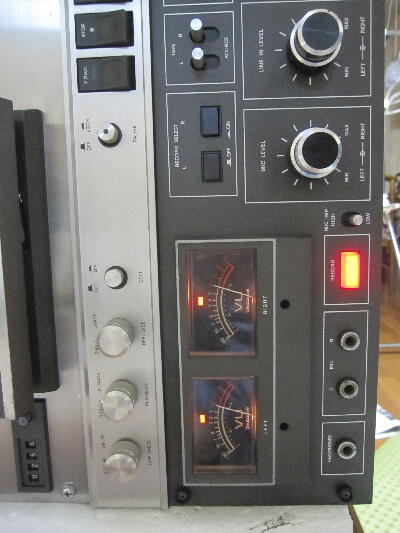

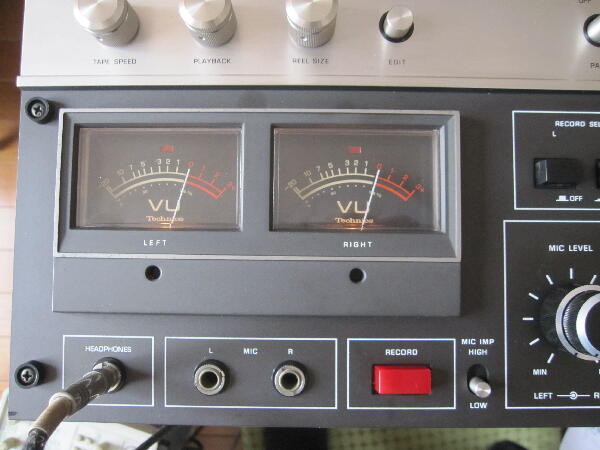

まずLINE入力の左右レベル合わせとメータ振りの調整
|
|
|
|
|
録音すると片チャンネル録音レベルが低く何かおかしい

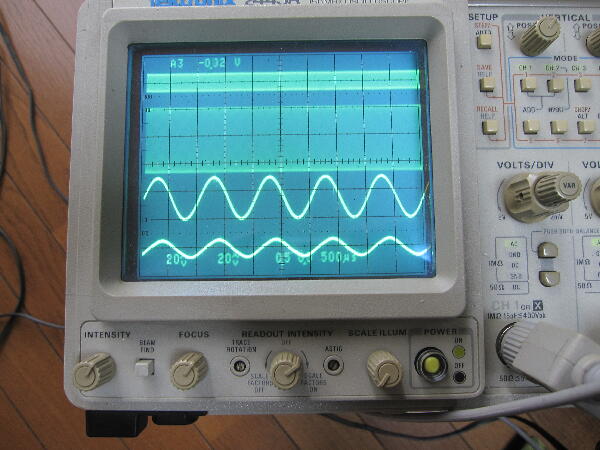

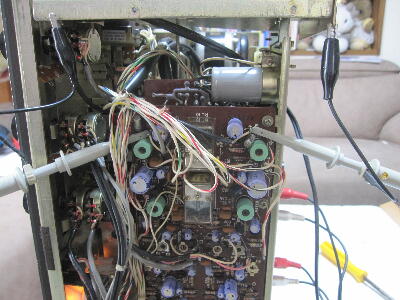

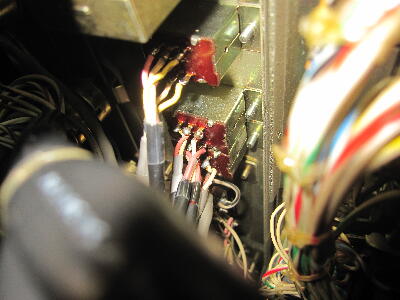

バイアスレベルが片方低過ぎている 信号を追うと バイアス切替スイッチの配線が切れていた
スイッチ接点掃除の時 配線に無理な力が掛かり切れた様だ シールド線が細く ひねったりすると切れやすい
配線修正でバイアスレベルが左右同じ位になり 録音は正常になった
 |
|
|
|
|

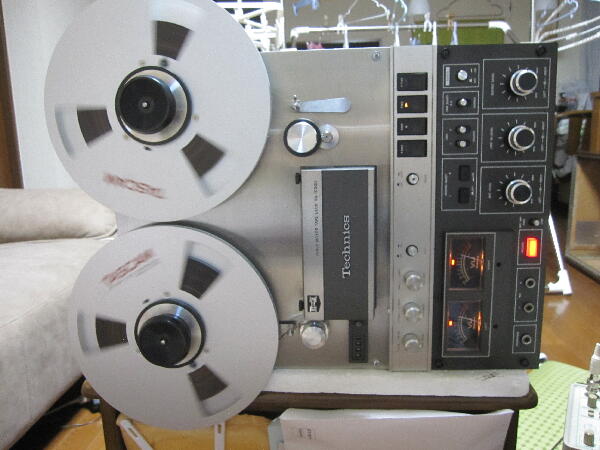

本機の録音は2Tのみ 録音レベル調整 19cm/38cm EQ調整

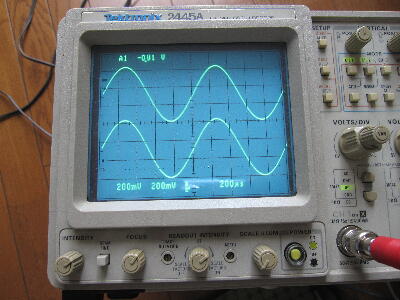

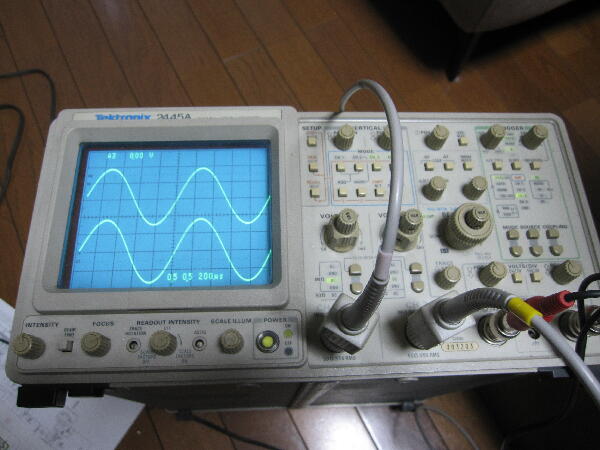

まず再生アンプの左右バランス調整 基準テープは持っていないので 1KHzを0VUで録音 ソースのバランス メータの調整はしてあるので Lchを基準として 録音したテープを裏返して Rch再生アンプ ゲインで出力を同レベルにし メータ振りを 0VUとなる様 調整 再生アンプのバランスは取れたので 録音アンプを左右 OVUとなる様 調整 （この時 OUTPUTボリュウムは同じ位置の事） 38cmは25KHzを録音してフラットとなる様EQを調整 19cmは15KHzで同様にEQ調整
 |
|
|
|
|

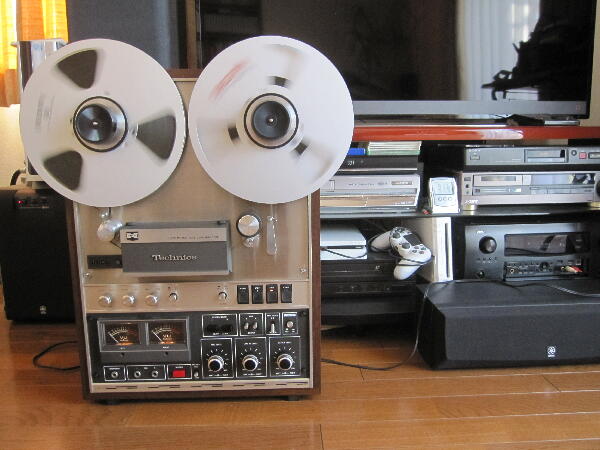

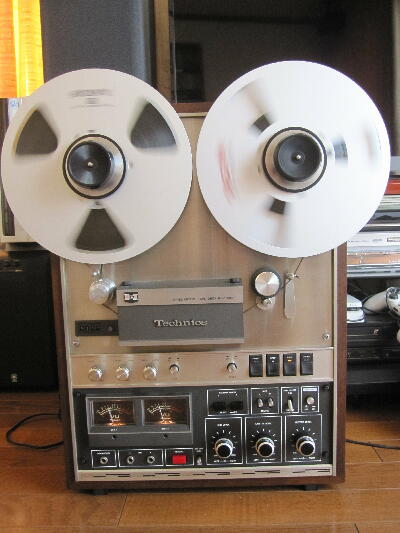

音出し

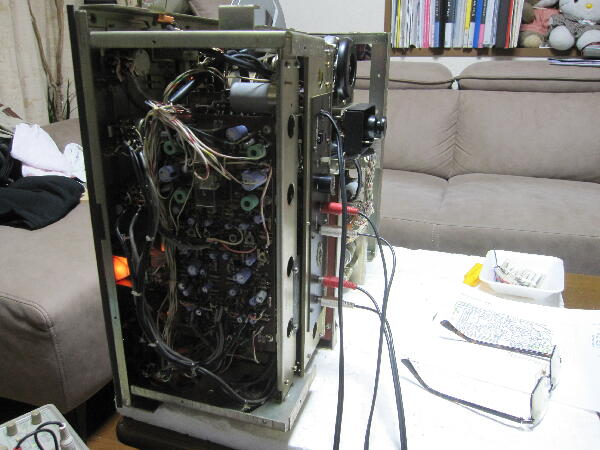

本機は32Kg と重たいので１階で作業をした
2階にあるJBL4331で聞きたかったが AVアンプでの音出し 問題なさそう
 |
|
|
