2024/12/9
”突然リレーが断となり起動しなくなった” 東京都 K 様 修理依頼品

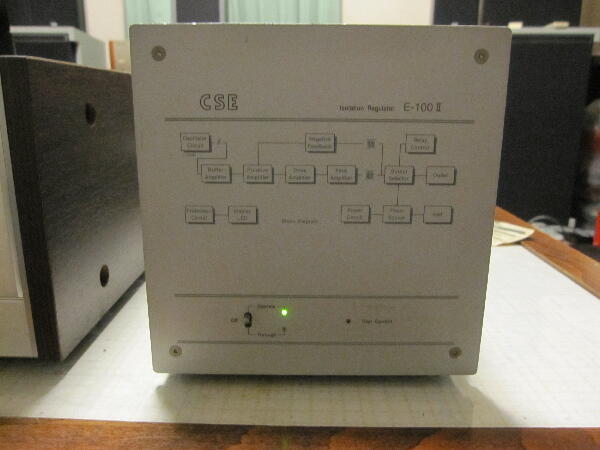

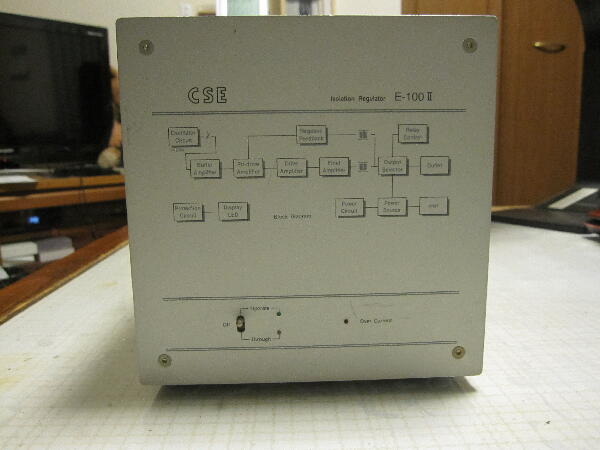

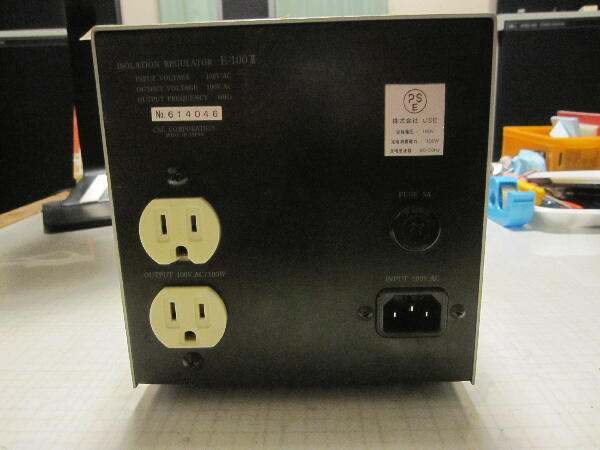

CSEのアイソレータで100V 200W 60Hz 出力タイプ
 |
|
|
|
|
状態確認
電源を入れると 起動して AC出力は出ている

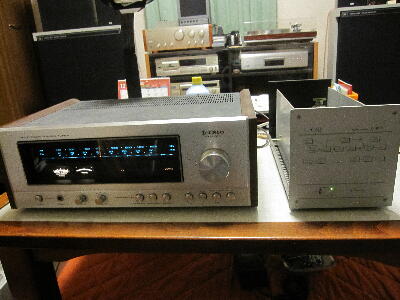

チューナを繋いでチューナの電源ONとしても アイソレータは正常に動作している
ただアイソレータのON/Offを繰り返すと 起動しない時がある
 |
|
|
|
|

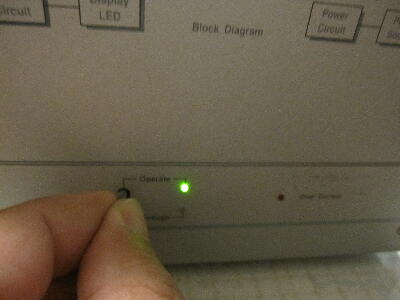

起動しない時に トグルスイッチのレバーを横方向に軽く押すと起動する
中立 off のレバーを起動側に上げると 接点の接触音が突流が流れた時の様な プッと嫌な音がする
スイッチが劣化している様だ 中を見てみる
 |
|
|
|
|

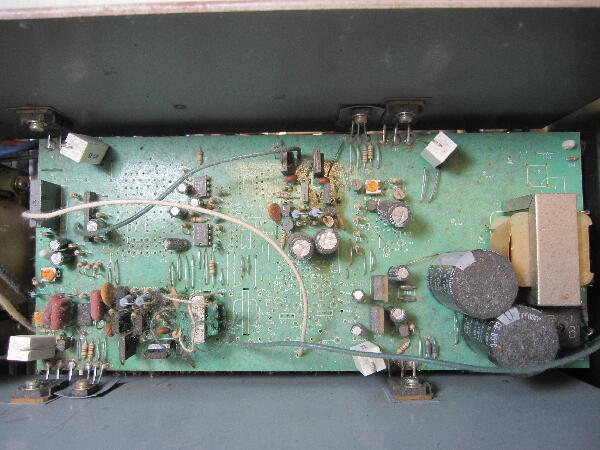

基板に可也 埃が溜まっていたので掃除しておく
 |
|
|
|
|

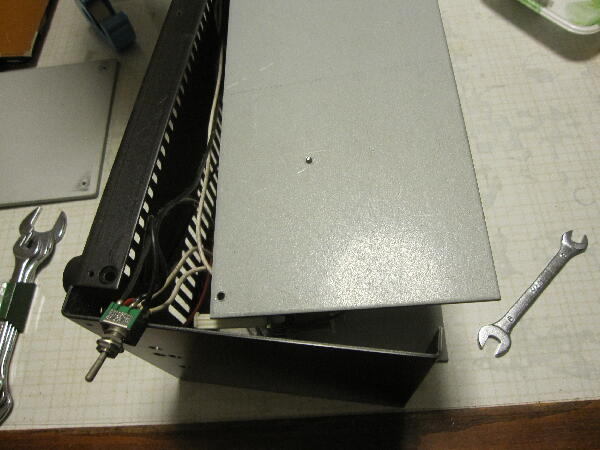

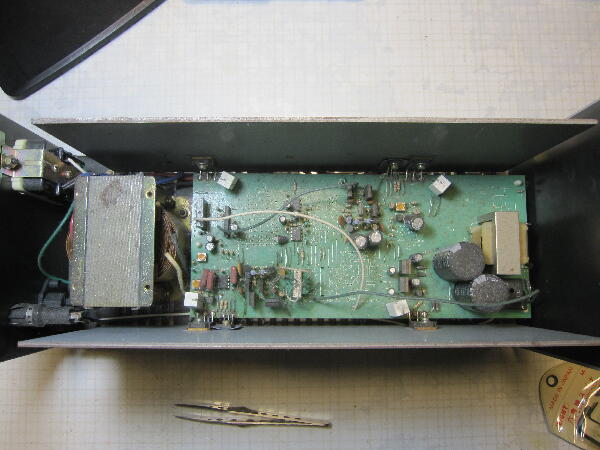

スイッチ交換の為 本体を分解
可也面倒な構造 スイッチは基板の下に隠れている為 基板Assyを放熱板ごと外さないと スイッチが交換出来ない
また放熱板はアルミでなく 3tの鉄板が使われている 重さを稼ぐ為？
 |
|
|
|
|

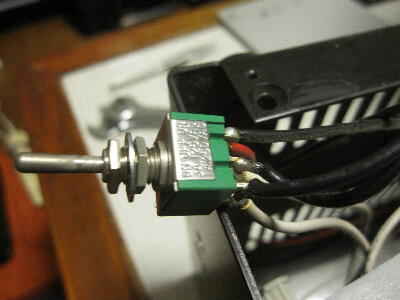

スイッチが入荷したので交換

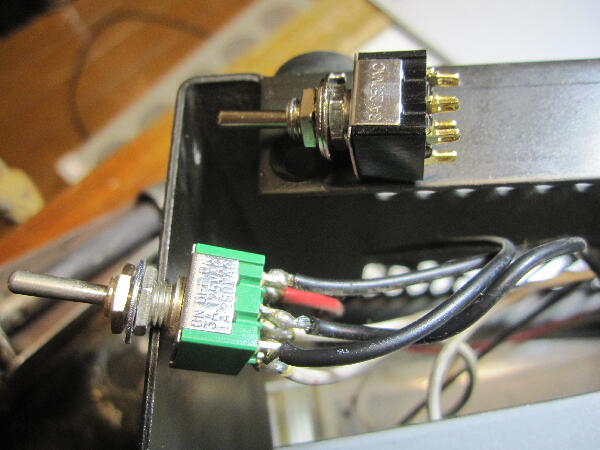

元のスイッチは接点容量 3A AC125V 購入したスイッチは 6A AC125V この方が耐久性は良いだろう

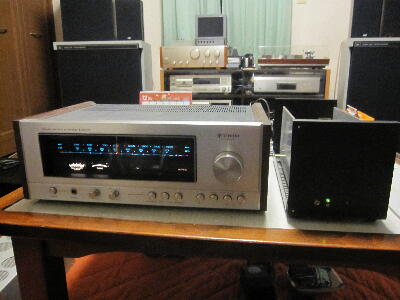

パネルを付ける前に1時間程電源を入れて様子を見てみる
 |
|
|
|
|

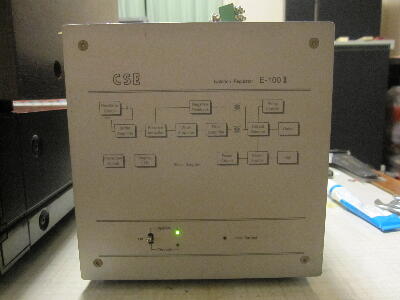

大丈夫そうなのでパネルを取り付け暫く通電

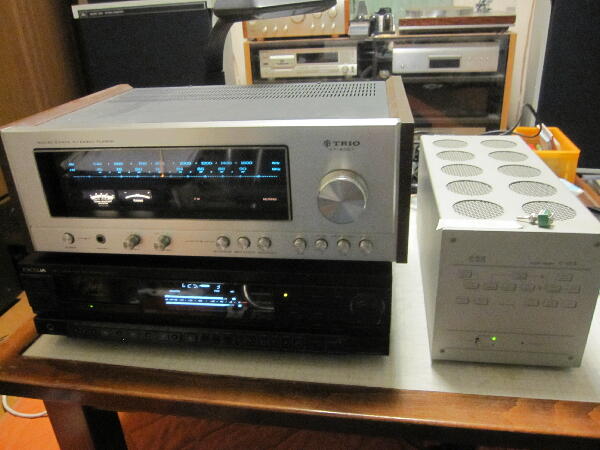

DAT 35W + チューナ 25W 計60W 2時間通電で放熱板はそれなりに熱くなっていると思うがケース天板で温かい程度
2日程様子を見て返送予定
 |
|
|
