2026/2/13

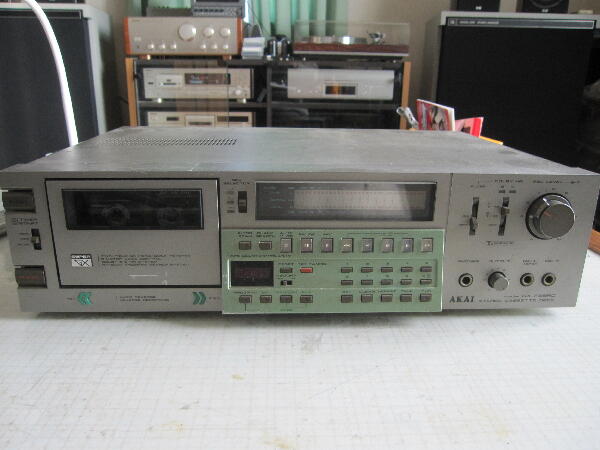

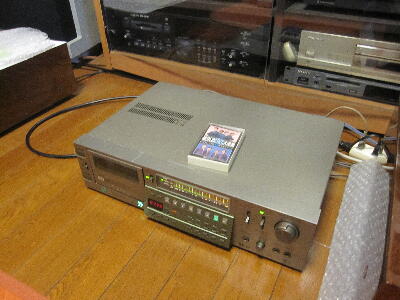

”音が歪みます”ジャンク H/Oにて購入

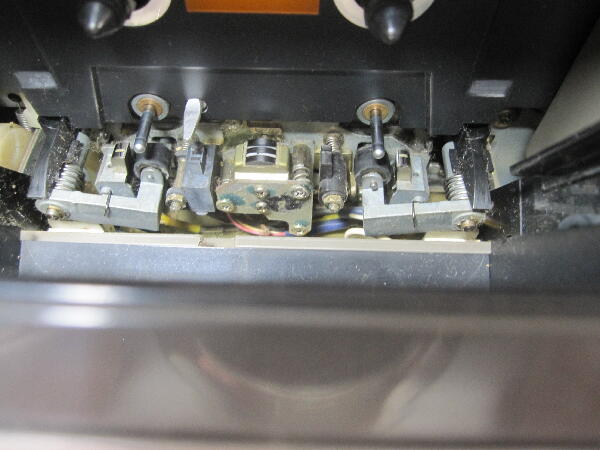

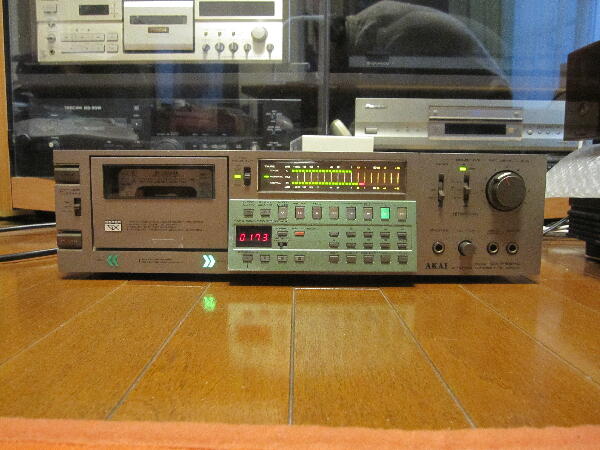

オートリバース機で 一般的なヘッドが回転する方式とは異なり ヘッドが上下にスライドする方式
興味があったので買ってみた 昨年の6月に手に入れてずっと放置してあった物

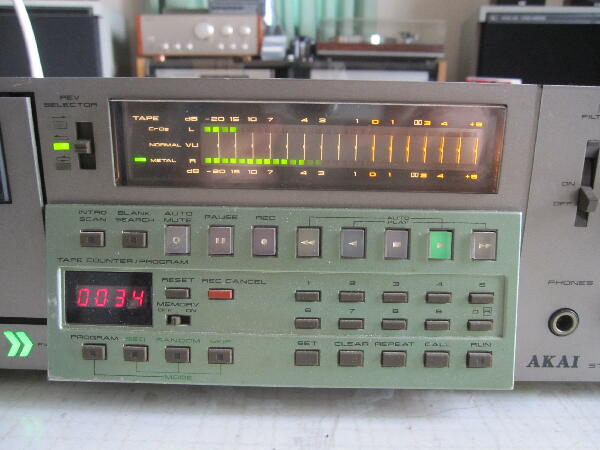

再生のFWR REVは動作したが他は未確認だった ようやく状態確認を始めた
 |
|
|
|
|
|

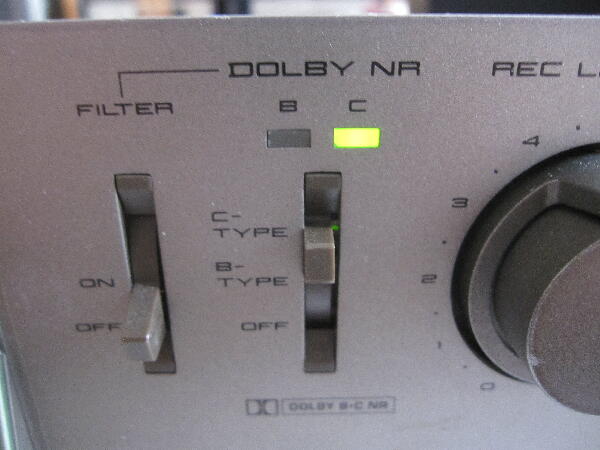

再生動作で ドルビー OFF B までは正常そうだが Ｃ とすると Lch レベルが極端に下がる

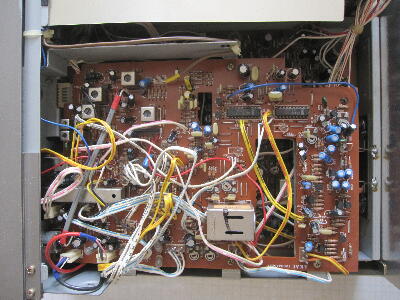

切替に問題がありそう 中を見てみる 可也線がグチャグチャ メカも配線がコネクタになっておらずラッピングで接続されている

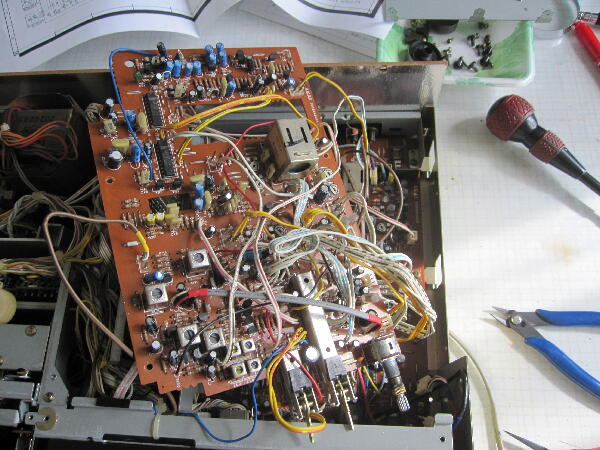

メカを外すのは面倒そう ドルビー IC が乗った基板の下にも基板が見える 調整用に角穴が開けてある
 |
|
|
|
|
|

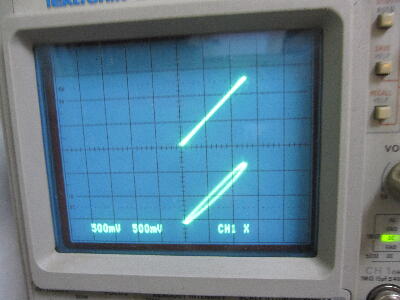

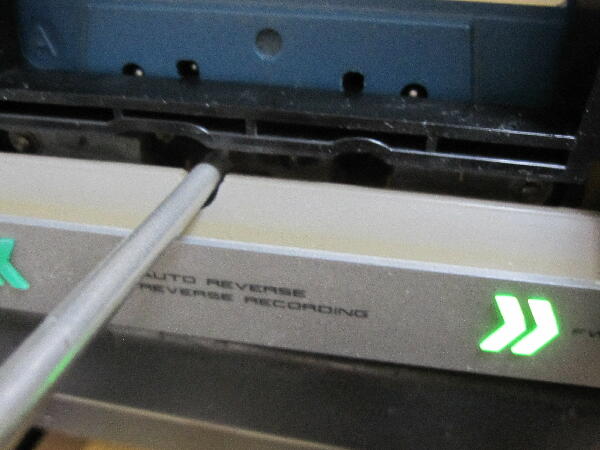

アジマス調整

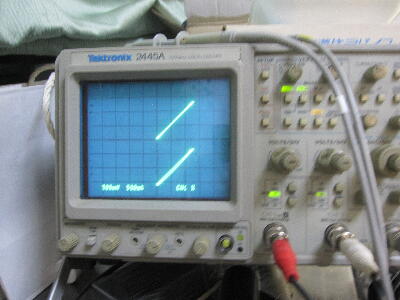

少しズレていたので調整
 |
|
|
|
|
|
録音を試すと 入力レベルがRchフラついて 安定しない

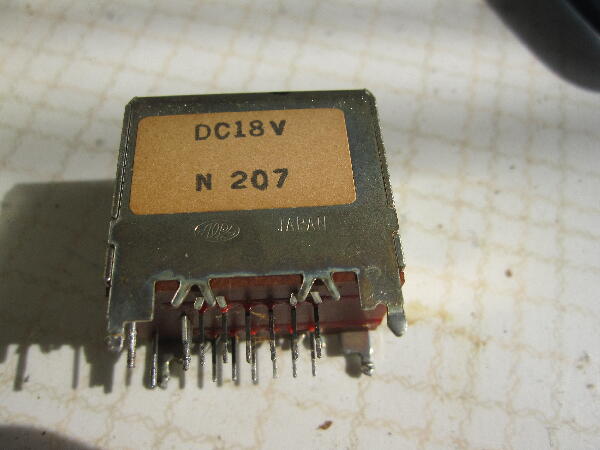

録音時にこのリレーの様なボックスからカチッと音がする
これにショックを与えると信号がフラつく
 |
|
|
|
|
|

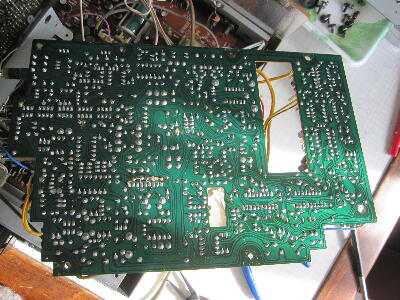

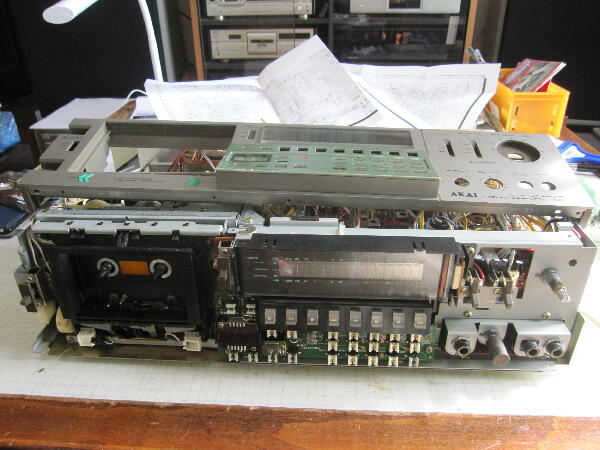

リレーを外すにはパネルを外して基板を止めているビス ボリュウムナットを外す必要がある
 |
|
|
|
|
|

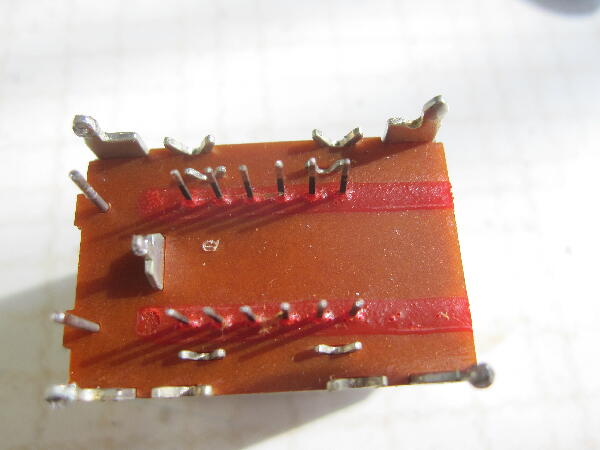

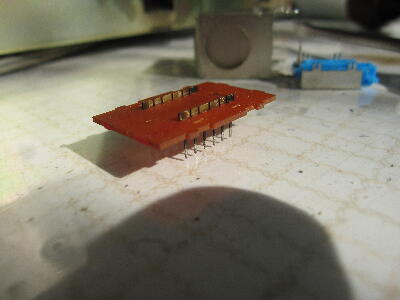

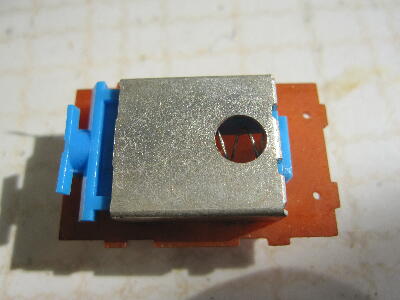

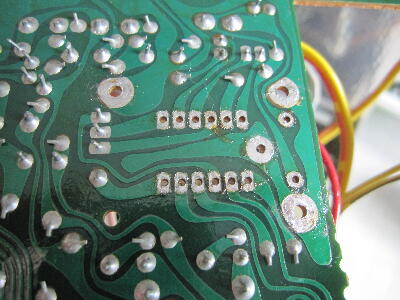

リレーを外して分解

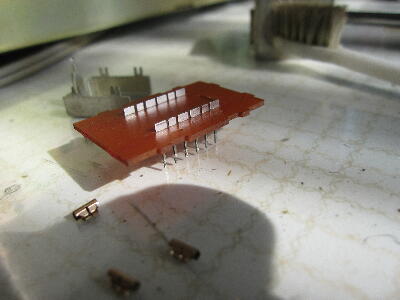

接点端は黒くなっている 接点を磨いておく
スライドSWを電動化した構造 初めて見た
 |
|
|
|
|
|
リレー接点掃除で録音時の入力レベルは安定した

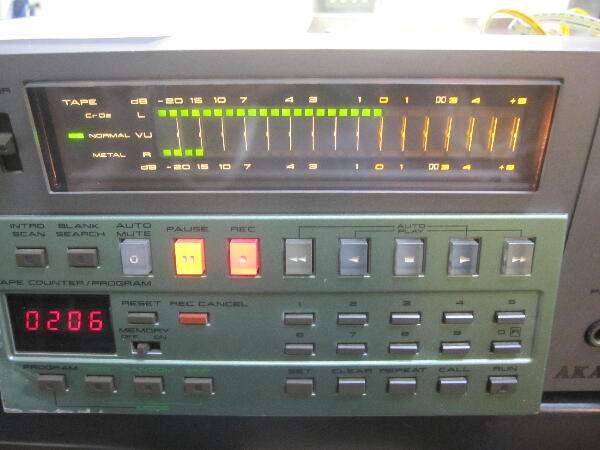

録音レベルの確認 3ヘッド機ではないので確認は面倒 Rchが低い
再生時に入力と同じレベルになる様調整
 |
|
|
|
|
|

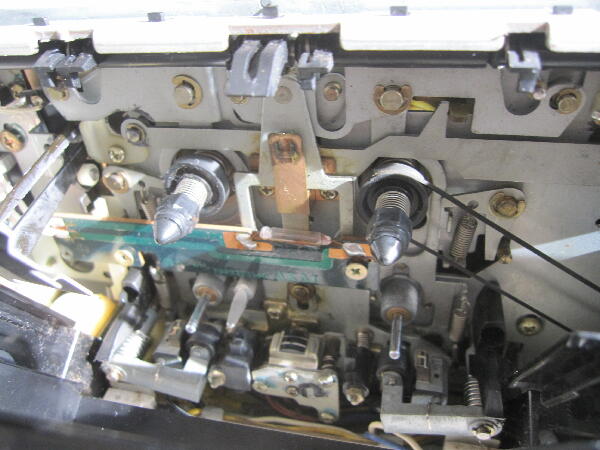

早送り 巻き戻しがアイドラの滑りで殆どテープリールが回らない

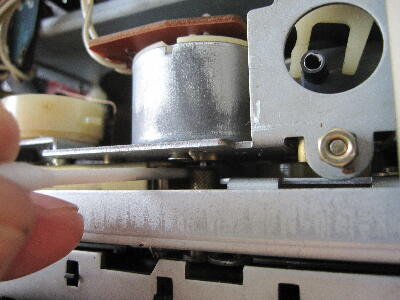

アイドラが見えるか カバーを外して見たが 此処からは確認出来ない
メカを外すのは大変なので 隙間からアルコールを着けた綿棒を入れてアイドラ表面を擦る
何回か繰り返すと何とか滑らずにテープが回る様になった
 |
|
|
|
|
|

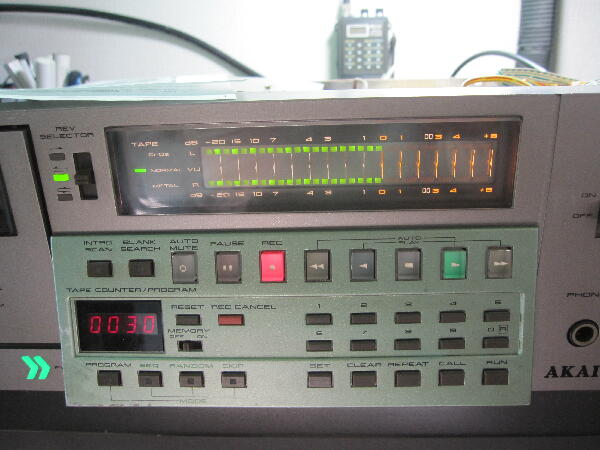

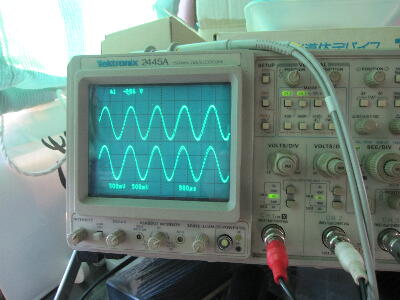

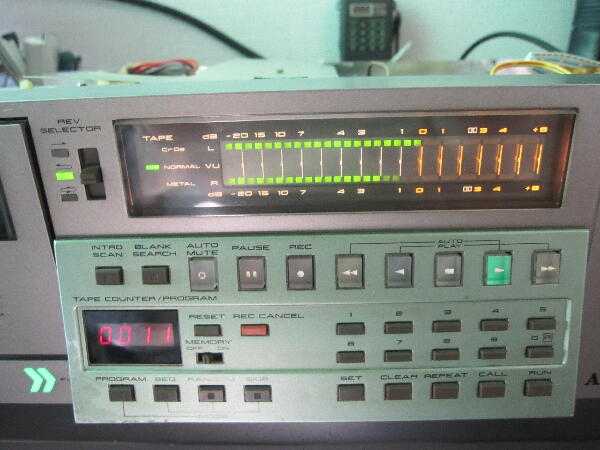

音出し

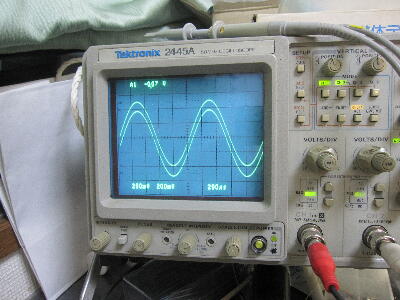

歪は無く問題無さそう
 |
|
|
