2025/8/4
トーンアームのパイプ勘合部が破損して アームパイプは無し ウエイトも欠品してるジャンク
フォノモータは 33 45 回転共正常でストロボのマークは静止して見える

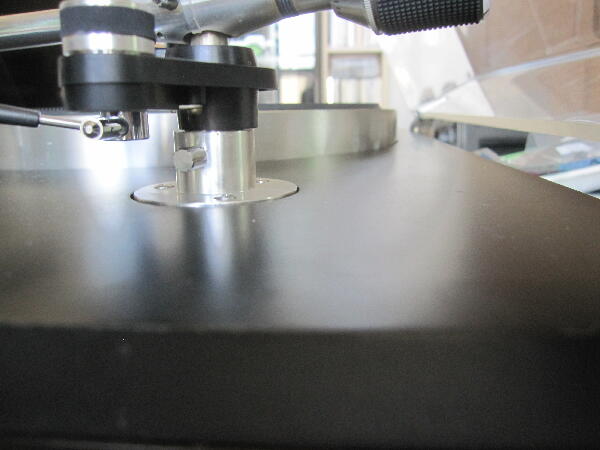

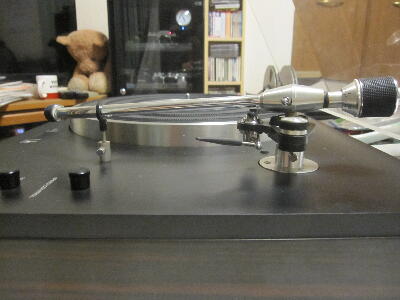

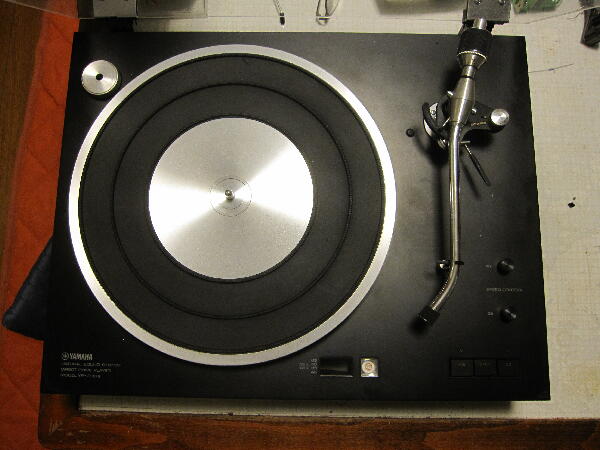

15年程前にジャンクで手に入れた Victor のJL-B41 のモータが不調となっていて YAMAHA のモータの方が物が良いので Victor のアームを移植する事にした 元々のアームの台座の内径はφ16mmで同じであっても 高さが合わずアームが水平にならない
 |
|
|
|
|
|

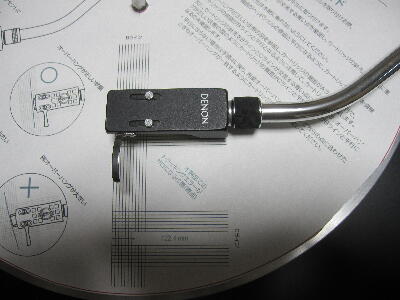

アームが替わるのでオーバーハングに問題無いか確認

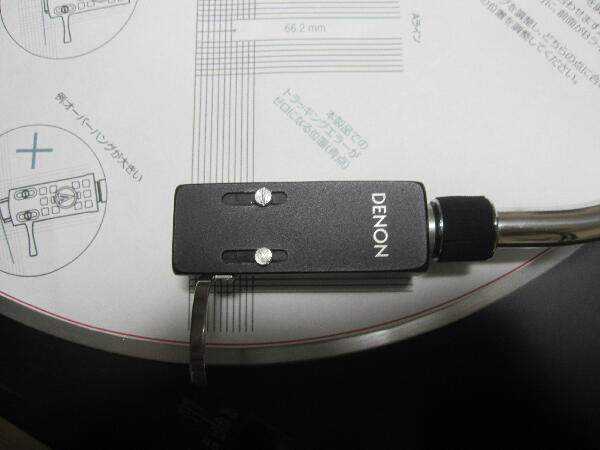

少しカートリッジをずらすと問題無く収まったので作業を進める
 |
|
|
|
|
|

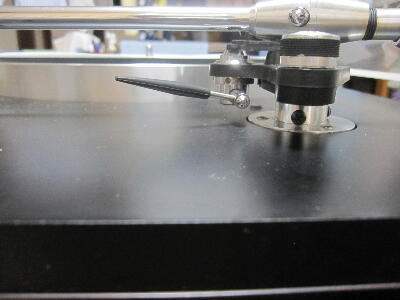

台座を外して 10mm程下がる様切断
固定ネジのタップの切り直し 元のローレットビスは狭くて手が入らないので普通のビスにした
 |
|
|
|
|
|

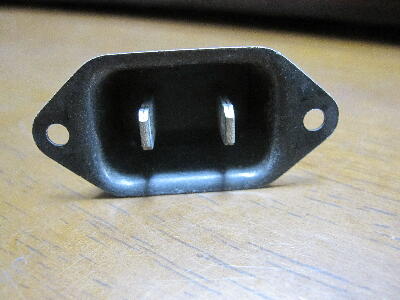

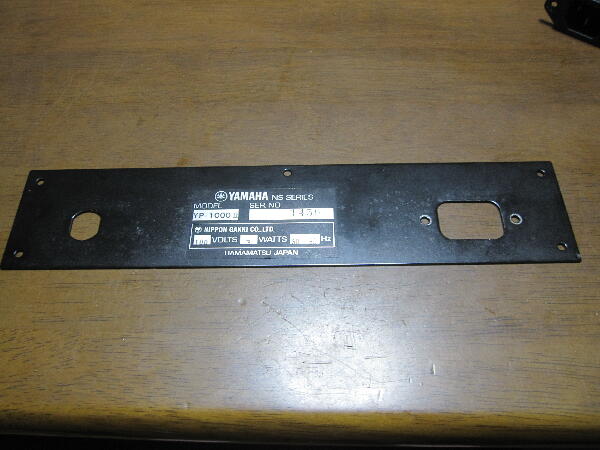

本機のACケーブルは2Pのインレットになっているが ACケーブルは付属していなかった

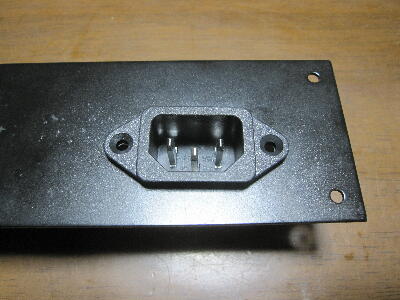

SQ-38FDにも使われているが 余り一般的ではないので 3Pのインレットに交換 穴は少し削るだけで収まった
 |
|
|
|
|
|

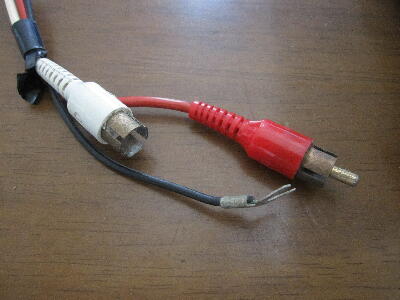

RCA Lchピンプラグのピン側の接触が悪く 導通をミノムシクリップでつまんでいる時 ちょっと引くと ピンが簡単にが抜けた

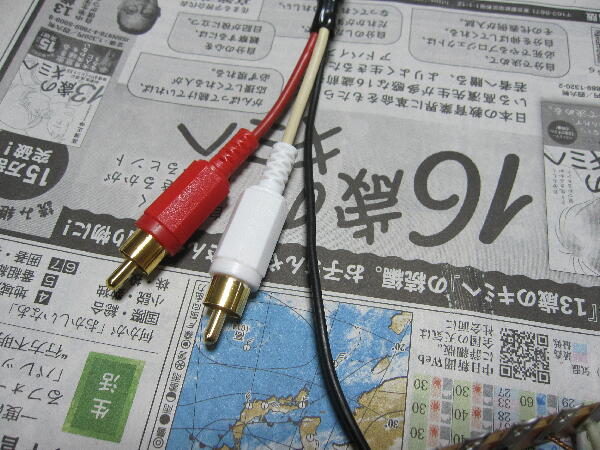

新しいピンプラグに両ch交換
 |
|
|
|
|
|

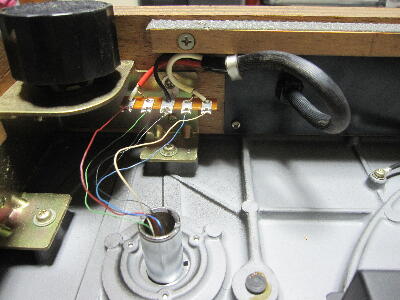

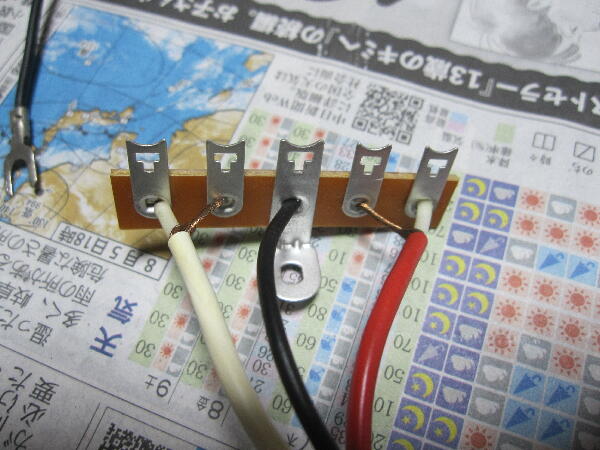

アーム側の配線は足付きラグで中継
 |
|
|
|
|
|

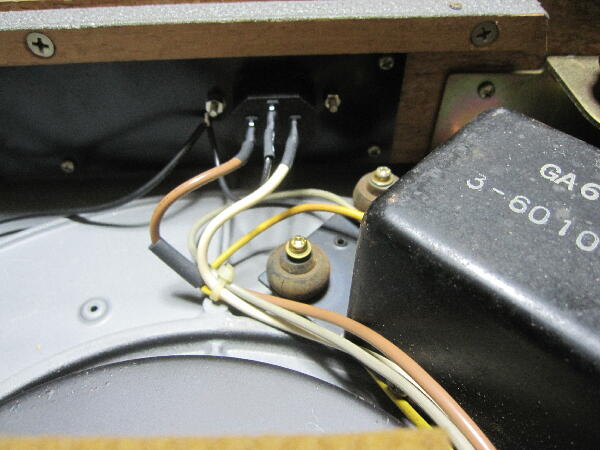

ACインレットの配線
2Pのインレットに合うACケーブルは余分に持っていない
 |
|
|
|
|
|

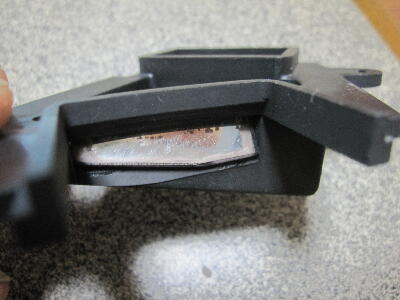

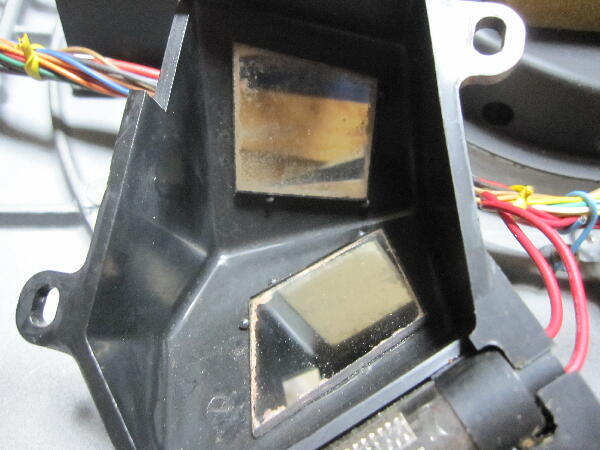

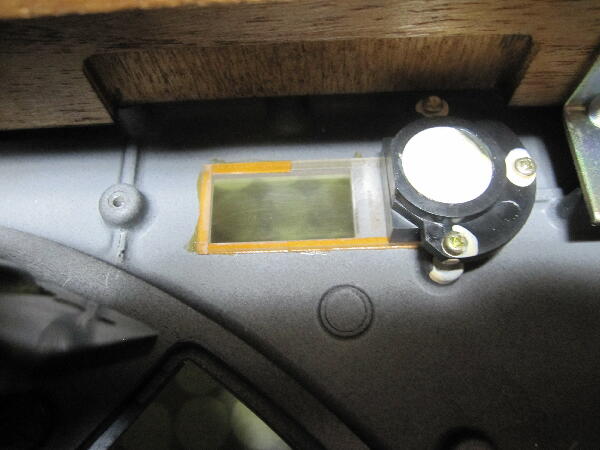

ストロボの窓が曇っていたので 外してミラーも掃除

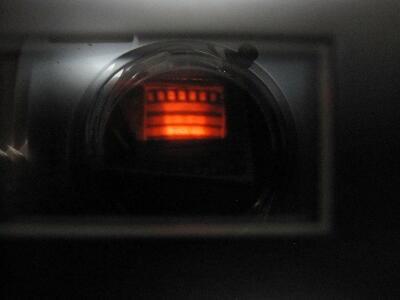

前よりくっきり見える様になった
 |
|
|
|
|
|

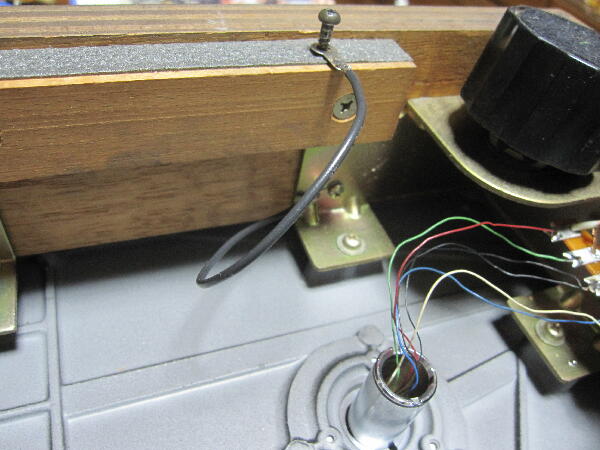

裏カバーがFGに落ちる様配線を追加

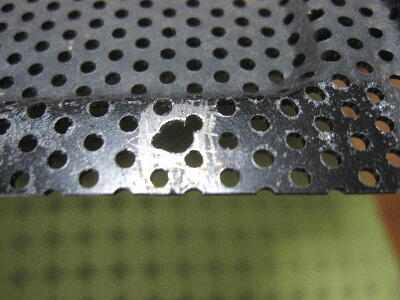

カバー接触面は地肌になる様削っておく
 |
|
|
|
|
|

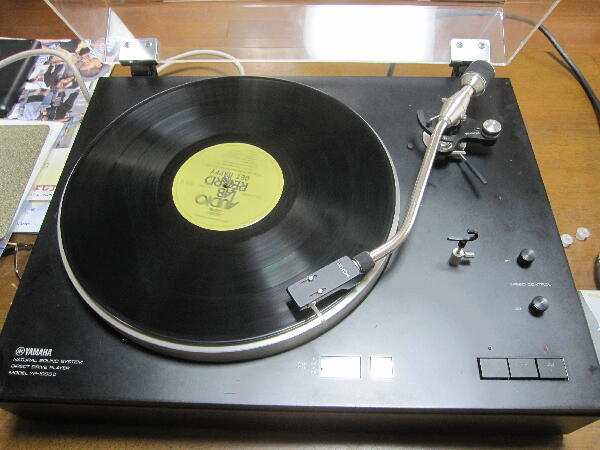

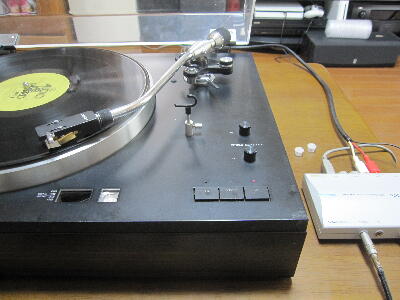

音出し
アームからの配線にハムが入るか気になっていたが問題無かったので一安心
 |
|
|
