2025/8/19
”ステレオランプは点灯するのですが、ステレオ放送のチャンネルに正確に合わせることができず、ステレオでの受信がうまくできません”
東京都 K 様修理依頼品

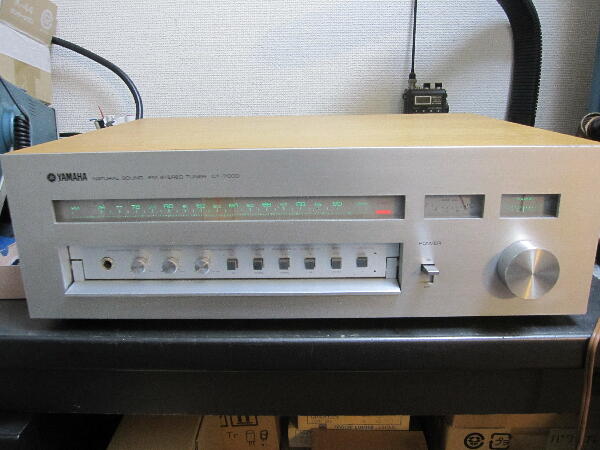

トラッキング やディスクリ ズレが起きていると思われるが …YAMAHAの FM 専用高級機 どんな音がするのだろう ちょっと興味がある

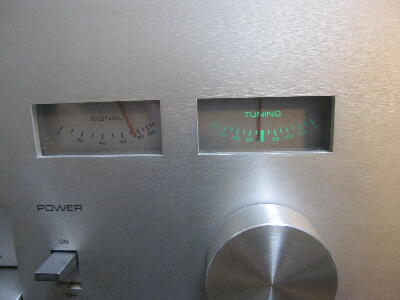

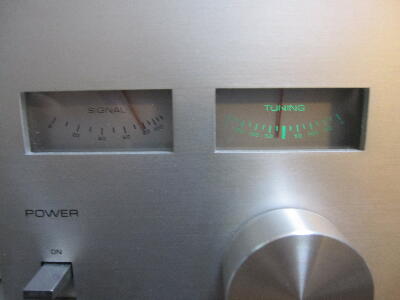

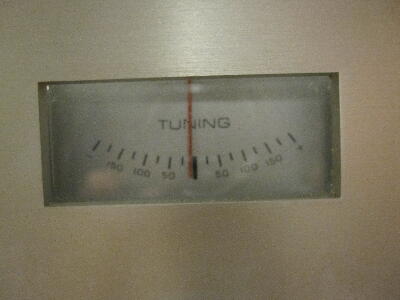

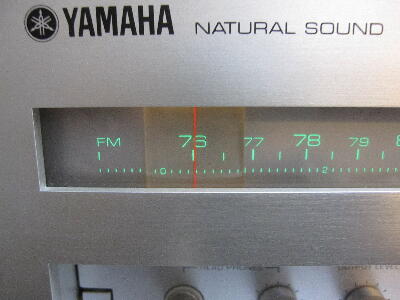

電源OFF時 チューニングメータ センターが若干ズレている

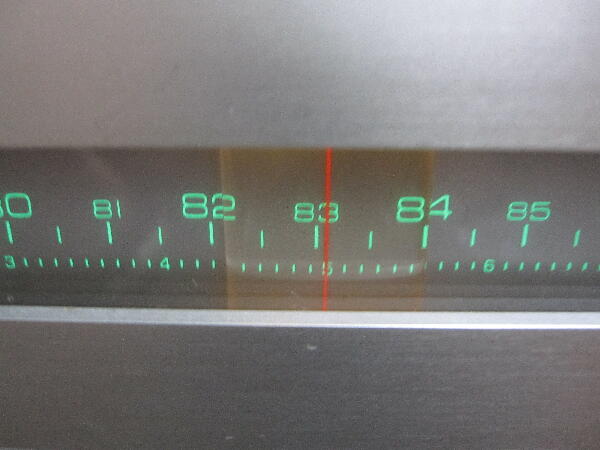

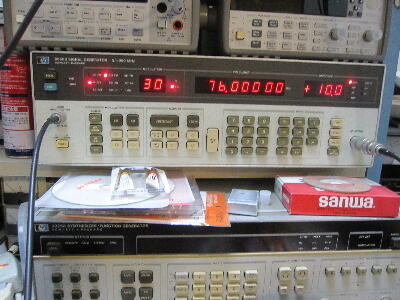

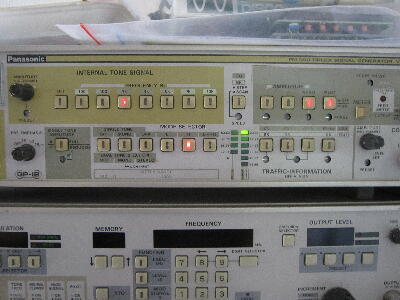

どの様な状態か電源を入れて 83MHz ステレオ1KHzを入れてみた
1 トラッキングが少しズレている
2 ディスクリも少しズレている
3 ステレオランプが点灯せず 復調も出来ていない
4 Sメータ照明ランプが切れている
 |
|
|
|
|

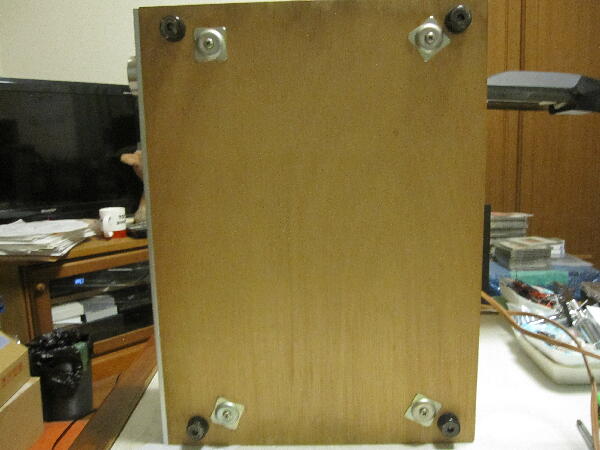

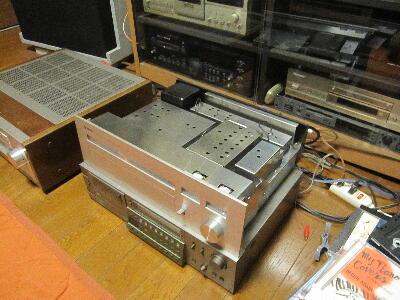

中を見る為木製ケースから中身を引き出す

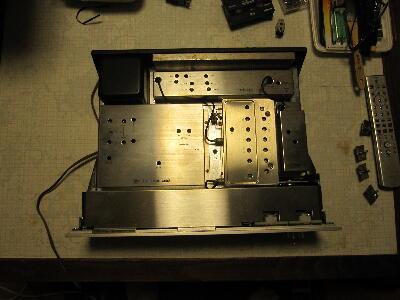

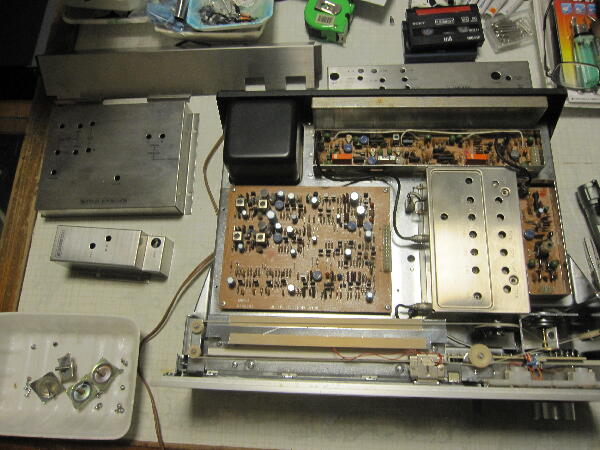

ユニット別にシールドカバーがしてあり如何にも高級機
チューナにしては可也重たい
 |
|
|
|
|
トラッキングが高い周波数でズレているので調整

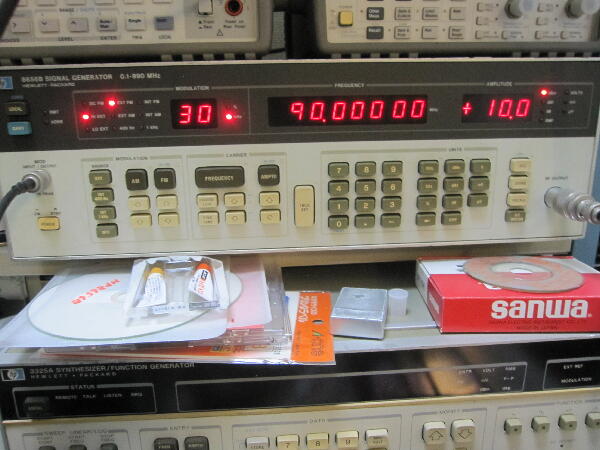

90MHzでOSCのトリマ 76MHzでOSC コアを調整
同調点でチューニングメータがセンタになる様ディスクリ調整

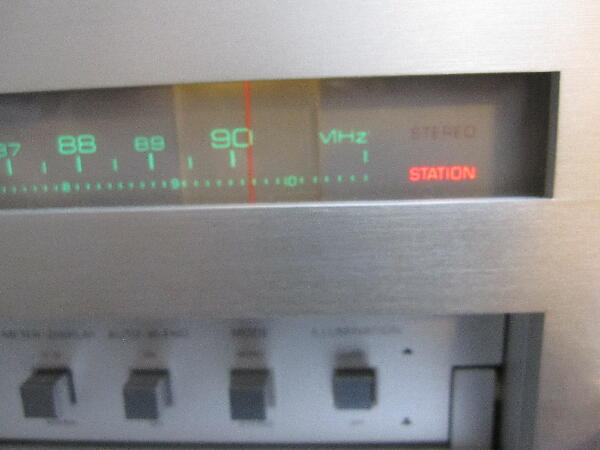

この時点でステレオ信号を入れているのに STEREO ランプは点灯しない
電源を入れ直した時に たまに点灯する時もあるが 不安定
 |
|
|
|
|

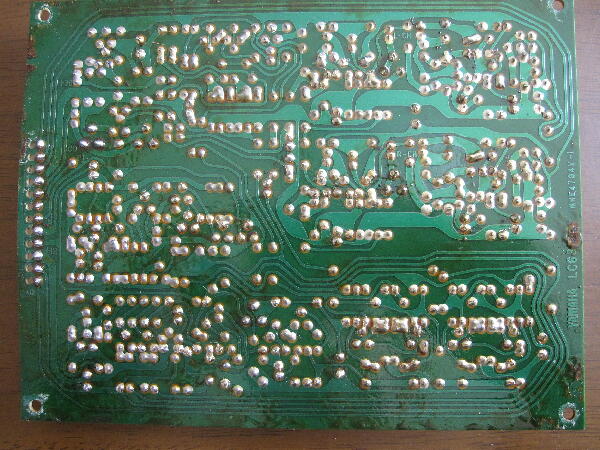

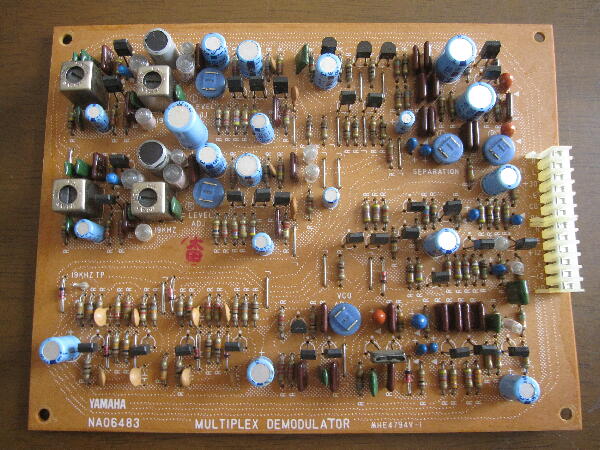

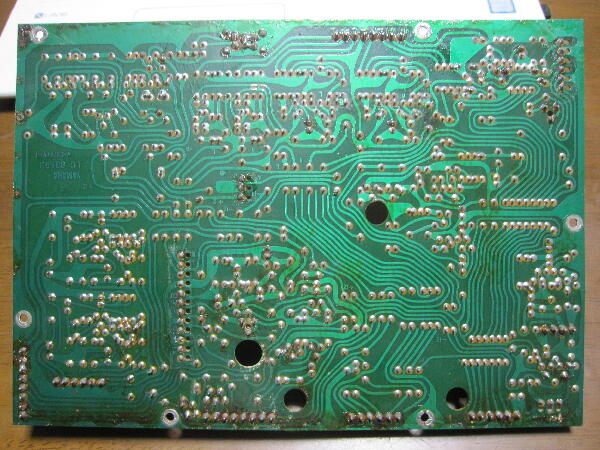

MPX基板を見てみる ハンダクラックは無さそう

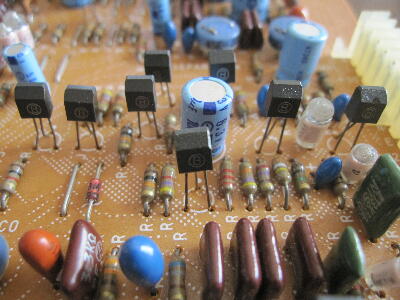

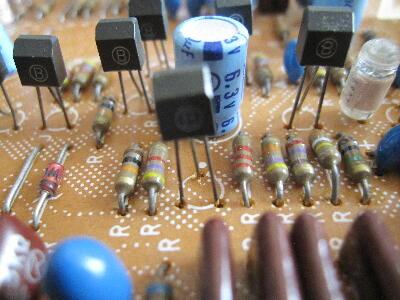

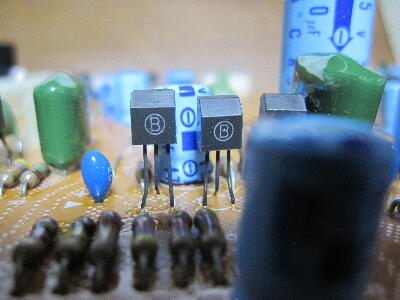

この基板のNPNトランジスタは全て2SC458が使われている これは曲者で足が黒くなり マイグレーションが良く起きるもの
それほど酷くは無いが黒くなっている物が多くある

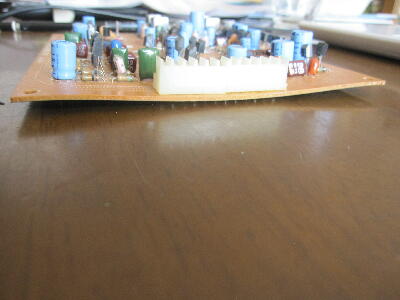

コネクタ勘合部を押さえ過ぎていたのか 基板が異様に反っている
 |
|
|
|
|

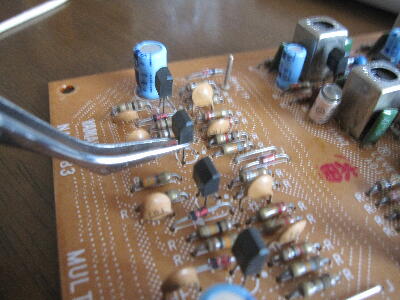

黒くなったトランジスタ リード間を擦って 磨いておく
 |
|
|
|
|

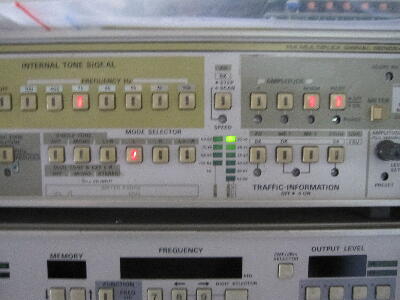

セパレーション調整 19KHz OSC フリーランは±20Hzに調整
PILOT信号が入れば19.000KHになるのでPLLは正常と思われる
WIDE と NARROW 両モード調整

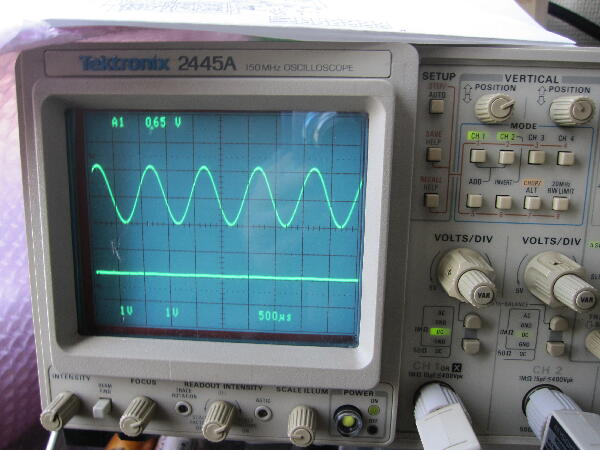

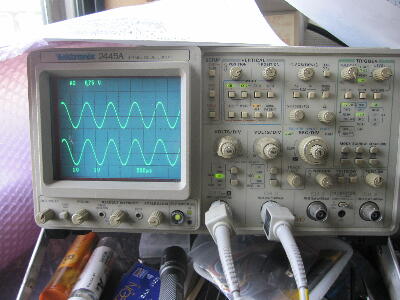

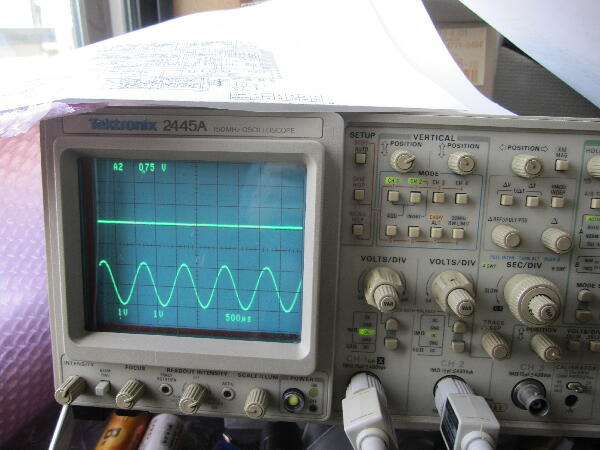

L R 400Hz 出力歪の IFアンプ調整 0.1 ％以下なので良さそう
今の所安定しているが…
ふとMPX基板とシャーシ下にあるコントロール基板と繋がるコネクタを押さえると STEREO表示ランプが消えた
不安定な症状が出た コントロール基板側に何かあるのか？
 |
|
|
|
|

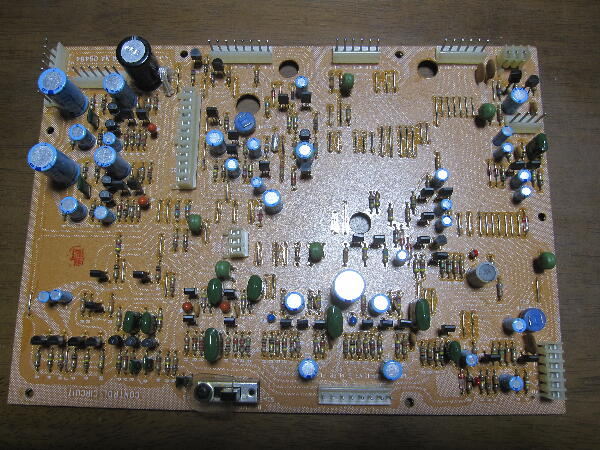

コントロール基板を外して見てみる
ハンダクラックは無さそう

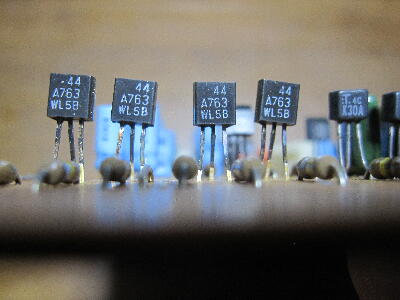

この基板にも 曲者 2SC458 が多く使われている 2SA763 のリードも黒くなっていた この影響だろうか？

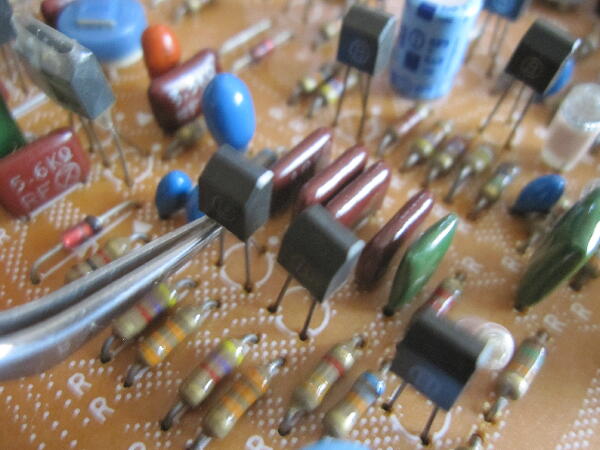

黒くなったトランジスタ モールドの ピン間を擦って掃除 数が多いので面倒
AFCが安定せず チューニングメータがフラつくのも コントロール基板が原因かも
この基板のトランジスタ リードの掃除が功を奏したのか その後安定する様になった
 |
|
|
|
|
Sメータ照明部を見てみる

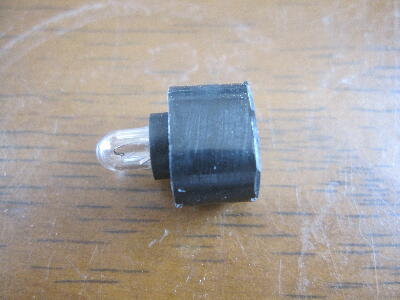

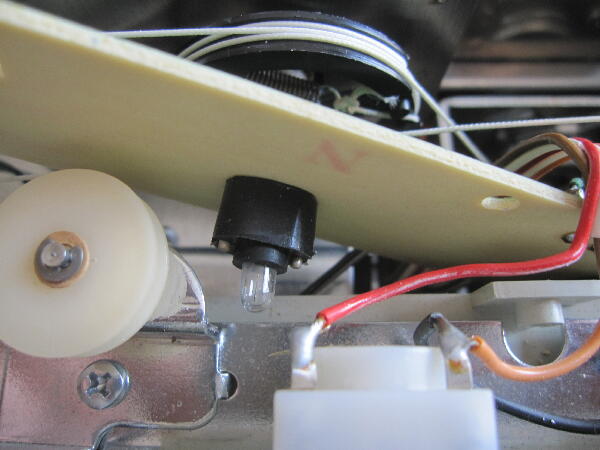

ランプ基板を外すと麦球ホルダがあり ゴムホルダは抜け 交換出来る様になっている

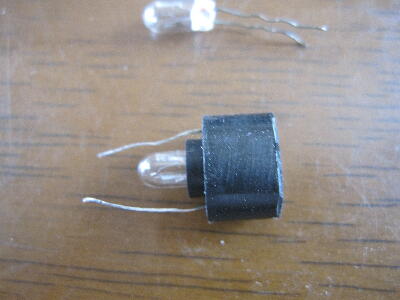

手持の麦球に交換 麦球のリードを潜らせ余分な線はカット
 |
|
|
|
|

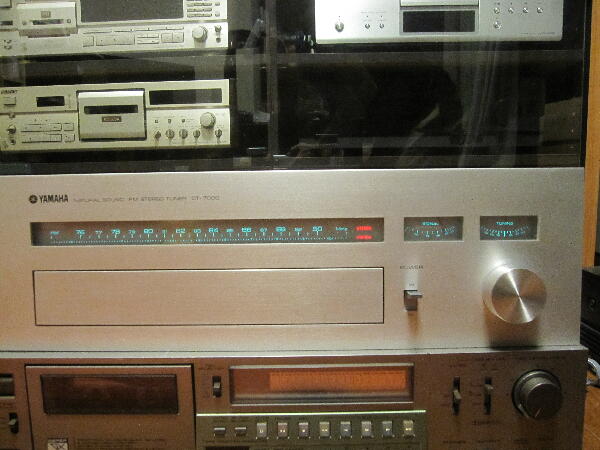

安定動作する様になったので音出し
しばらく様子を見てみる
 |
|
|
