2025/11/1

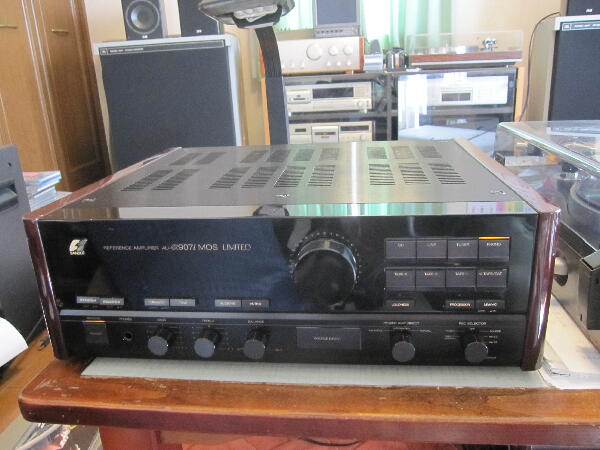

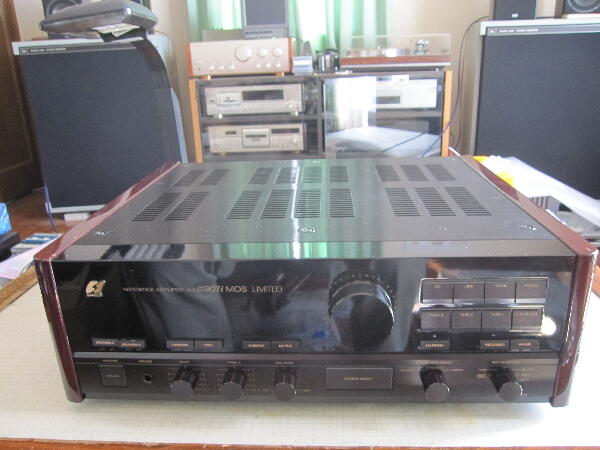

”パネル面表示ランプが何も点灯しない” 三重県 I 様修理依頼品

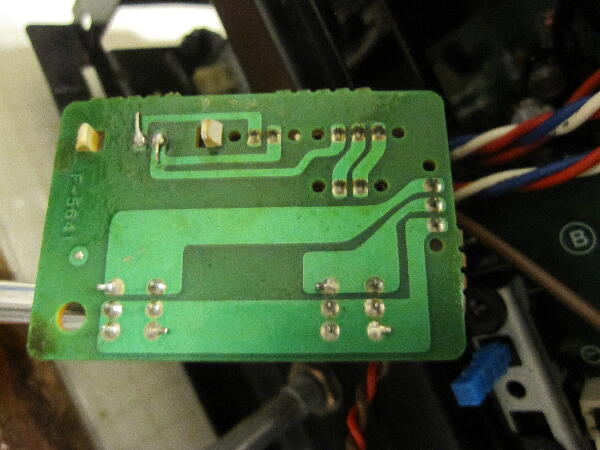

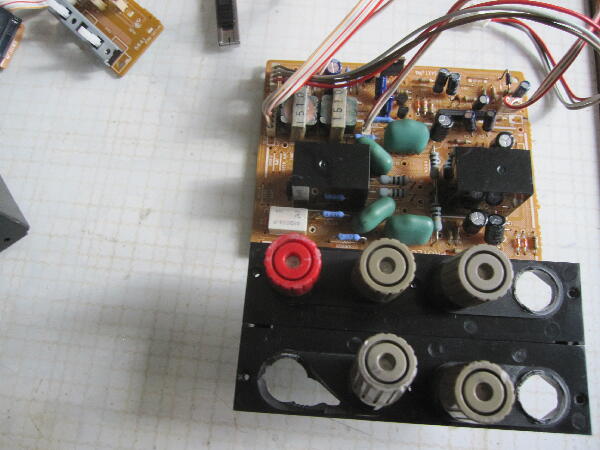

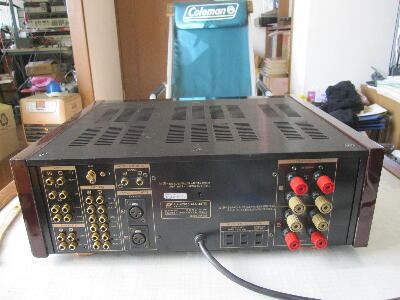

SP端子が割れて プロテクト基板も割れていたので 部品取り機 AU-907i のSP端子 プロテクト基板を移植したとの事
割れた部品も本体と一緒に持って来て頂いた サービスマニュアルコピーも頂いたので助かる
電源を入れると 電源ランプは点滅しなくて消えたまま セレクトの表示ランプも点灯しないが その後プロテクト リレーの動作音はする
アンプ自体は動作していそう
 |
|
|
|
|
|

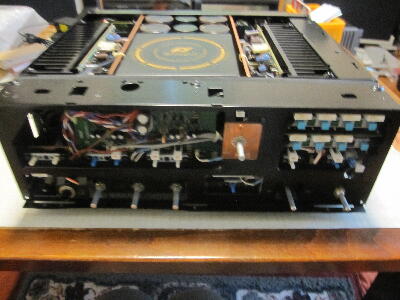

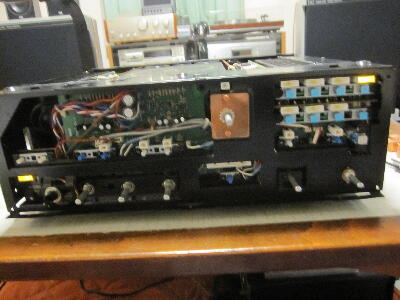

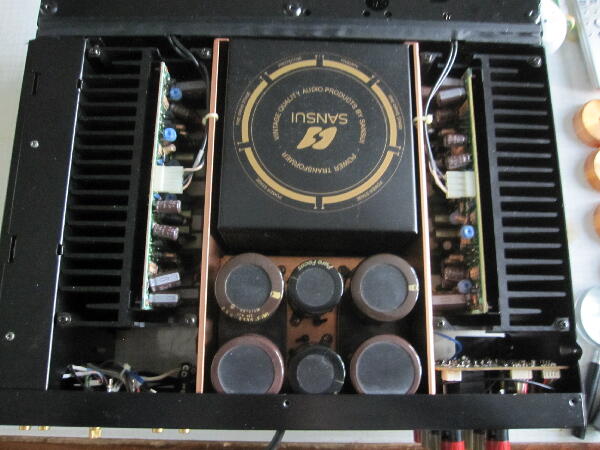

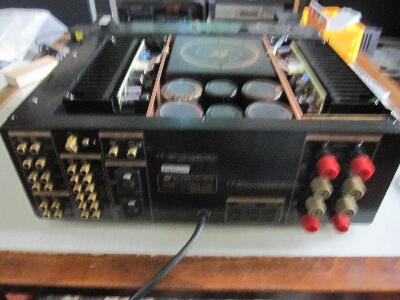

中を見てみる
とにかく 重たいので動かすのが大変
パネルを外して パワーランプから調べる
 |
|
|
|
|
|

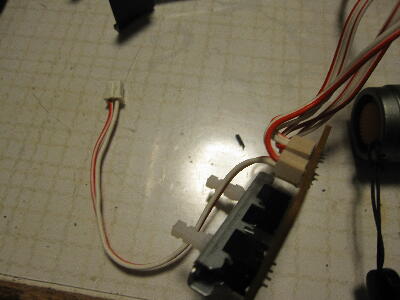

ランプも移植したとの事 麦球と勘違いしたらしい 本機はLEDなので極性があるが…

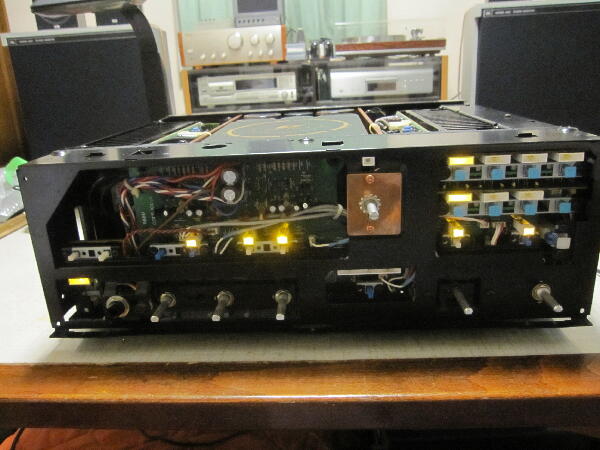

基板シルクと逆になっていた LEDを外して付け直し 電源を入れると点滅して その後点灯になり リレーの動作音
正常になった セレクタ類の表示は消えたまま

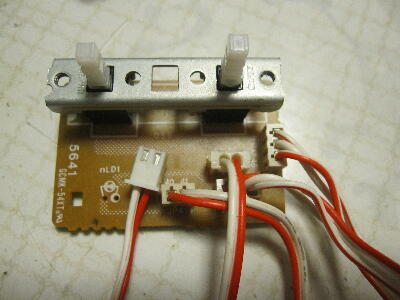

リレーセレクト基板で表示用電源を中継して パネル基板に供給している

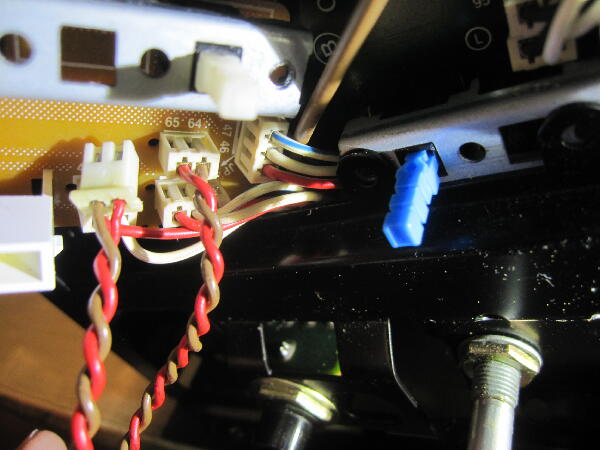

907i用基板と 907i MOS 用基板では 供給コネクタのピン配が逆になっているのに気が付いた

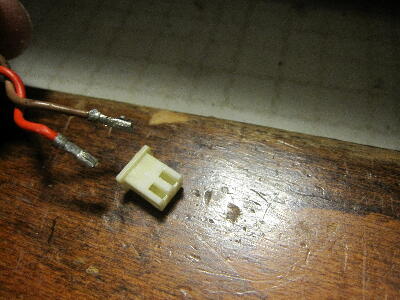

ハウジングからコンタクトピンを抜いて 差し替え
  |
|
|
|
|
|
パネルの表示も点灯するようになった
元の割れた部品があったので早く原因が分かって良かった
 |
|
|
|
|
|
マニュアルに沿って調整

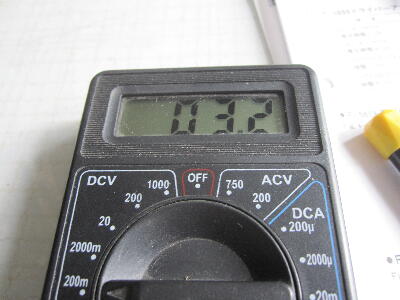

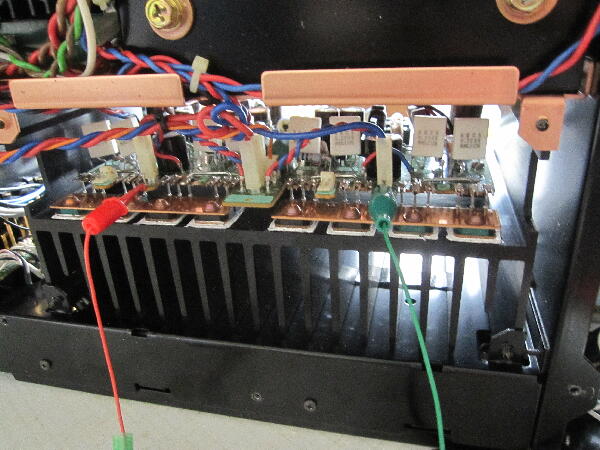

ドライバーアンプ センターDC HOT/COLD 調整

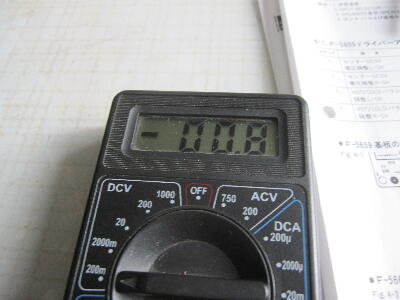

特にセンターDC ±3mV以内は至難の業 合っても直ぐズレる HOT/COLDが合っていれば問題無いだろう
 |
|
|
|
|
|
次にバッファーアンプ調整

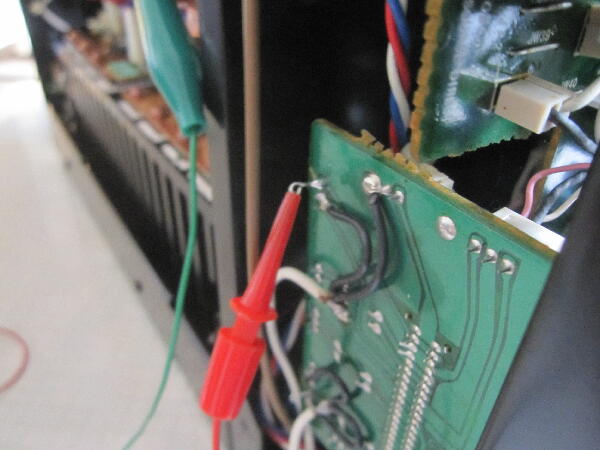

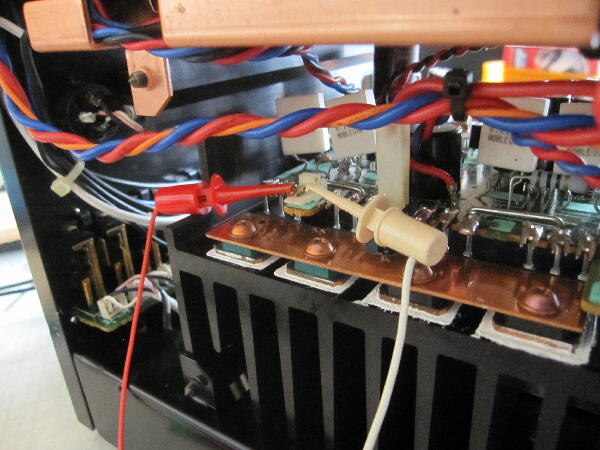

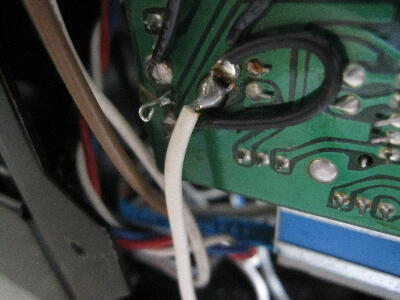

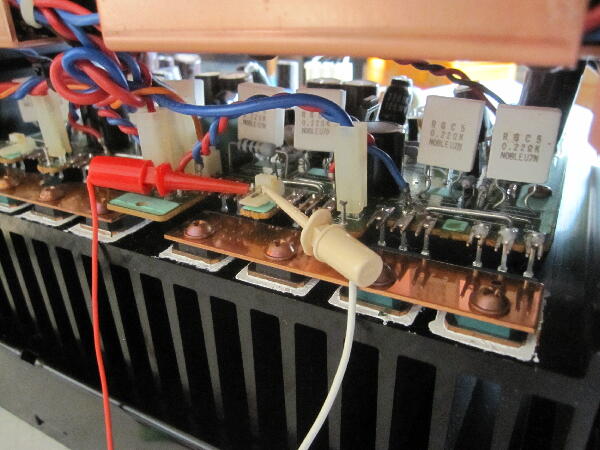

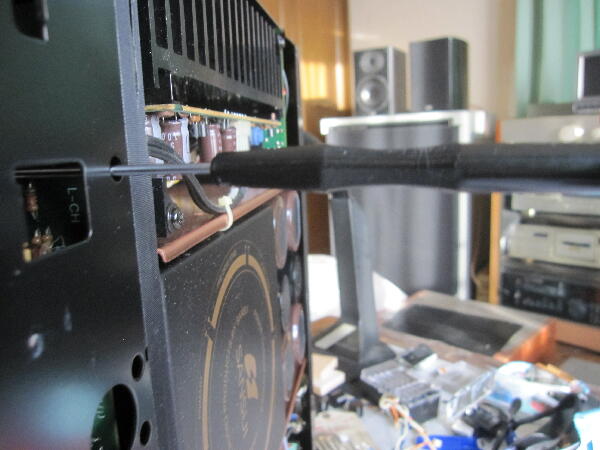

基板上のTP1 TP2 を当たるのは部品に囲まれ無理なので 別のポイントにするが 摘み難いのでメッキ線をハンダ付けして当たり易くする
 |
|
|
|
|
|

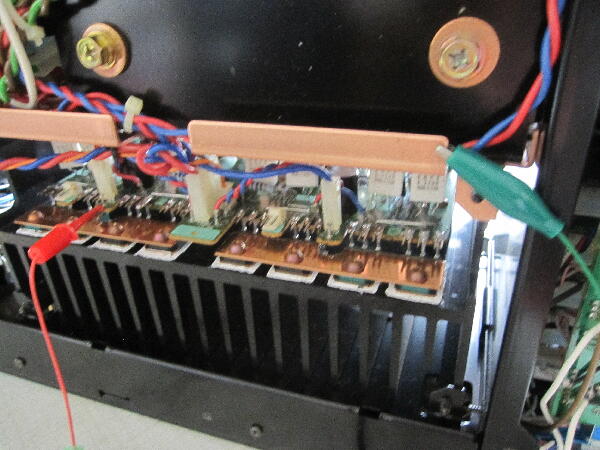

バイアス調整

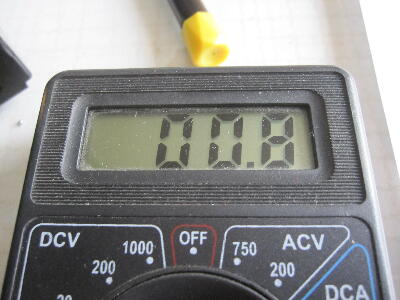

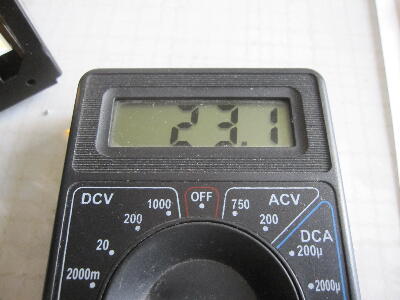

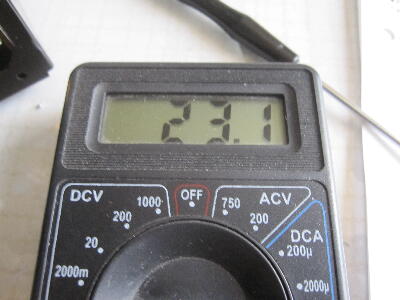

規定値 26mVでは可也熱くなる 少し絞ってHOT/COLD 共 23mV にしておく 之でも可也熱いが…
 |
|
|
|
|
|
一通りの調整が終わったので音出し

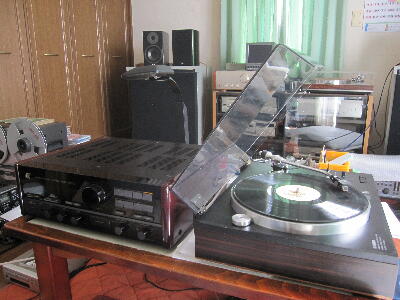

CD フォノを聴いてみる 問題無さそう
 |
|
|
