"照明切れ
①マルチパスメーターランプ ②「NORMAL」「NARROW」インジケータランプ が切れています
周波数表示と実受信周波数のずれ

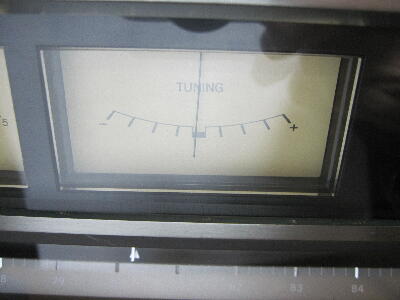

マルチパスメーターの針も中央から右にずれています
バリコンから「バリバリ」音"
京都府 I 様修理依頼品

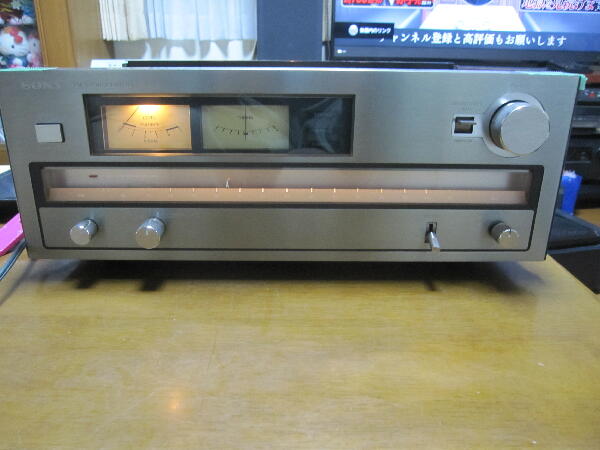

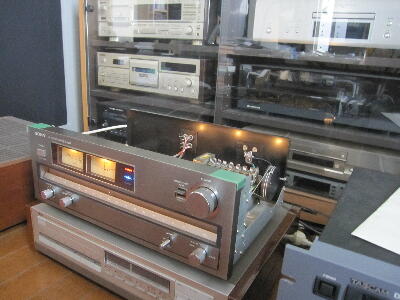

電源を入れて状態確認
 |
|
|
|
|
カバーが外れない
後ろに引けば外れると思われる構造のはずが びくともしない

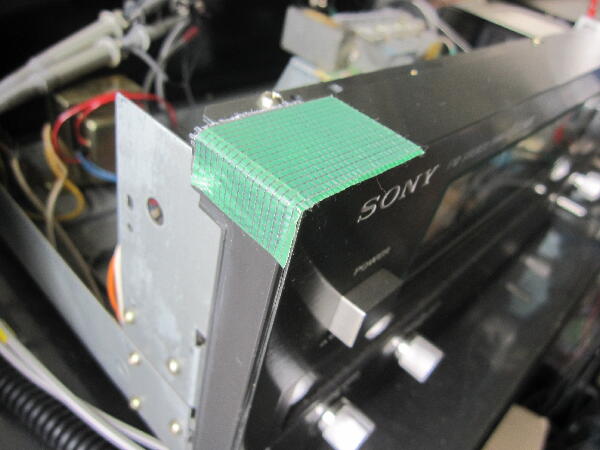

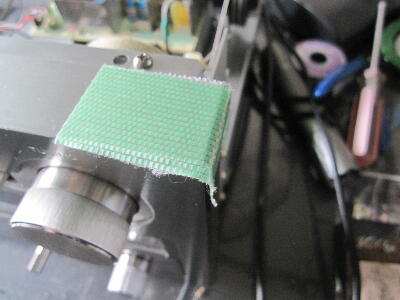

カバーの前側下を広げ 側面に傷がつかない様テープを貼って 前側を浮かせて 持ち上げると後側が外れた

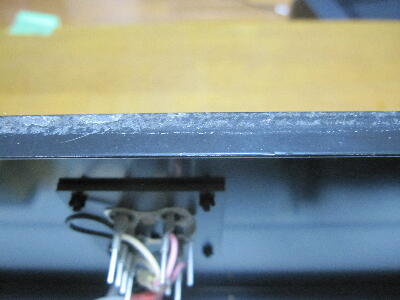

カバー後ろに貼られたテープが変質して 糊が染み出てカバーと後ろパネルがしっかり接着していた
 |
|
|
|
|
やっとカバーが外せた

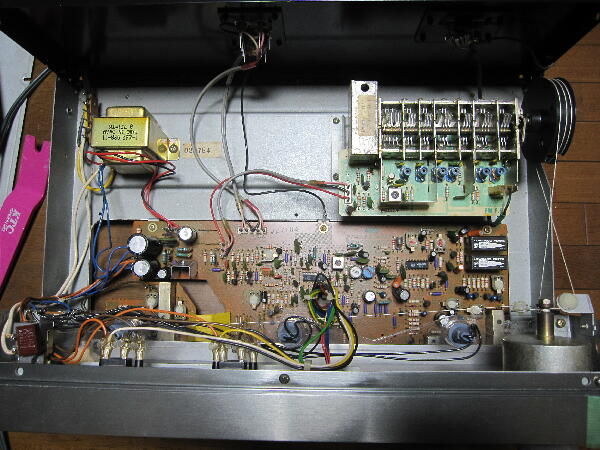

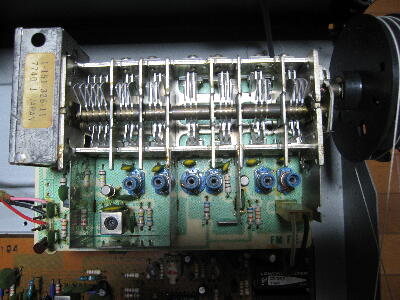

中はスッキリしている 7連バリコンが目を引く
 |
|
|
|
|

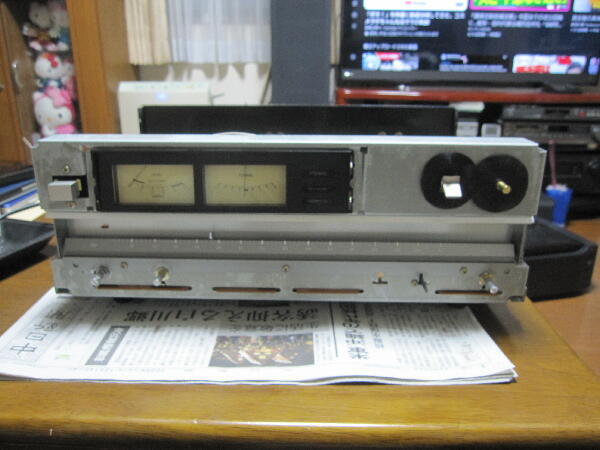

構造がよく分からなかったので前パネルをはずした

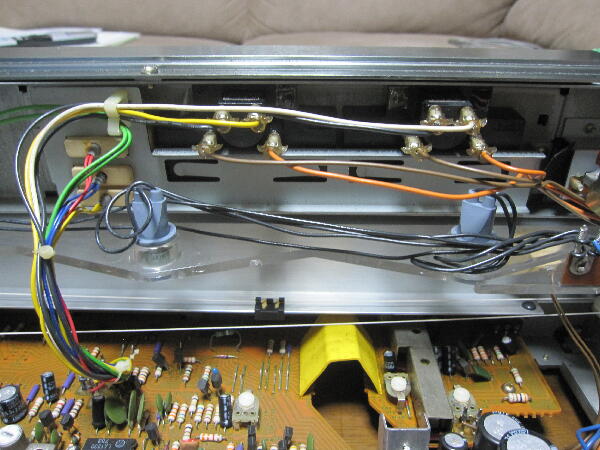

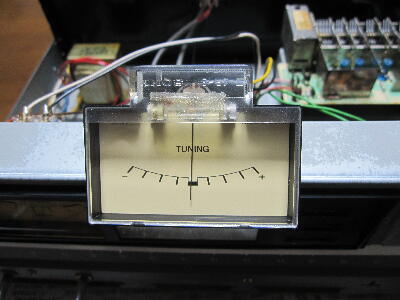

メータ押さえ金具を外せば メータは外せる構造だった

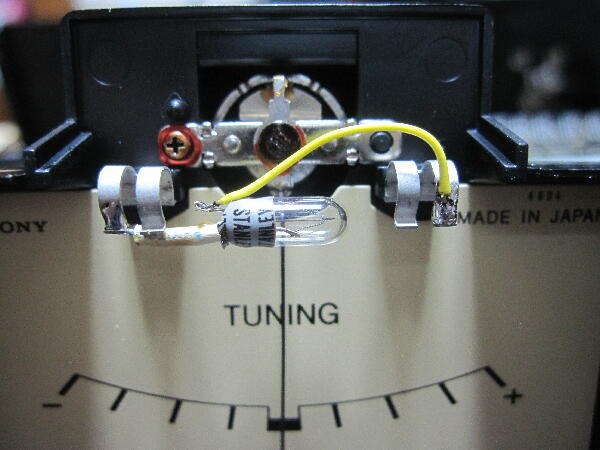

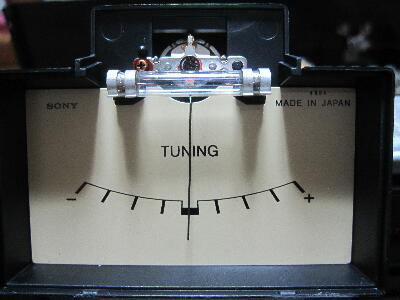

メータセンター位置が少しズレていので調整 照明はヒューズ型の電球でAC 6.3Vが印加されている
 |
|
|
|
|
電球色ＬEDでは レンズの影が出て上手く照明できないので麦球をハンダ付け

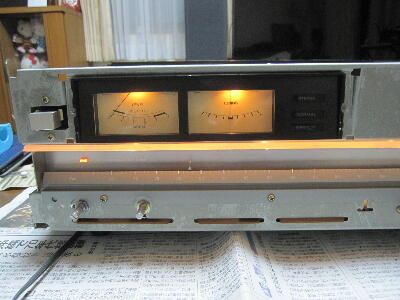

隣と違和感無く照明している
 |
|
|
|
|

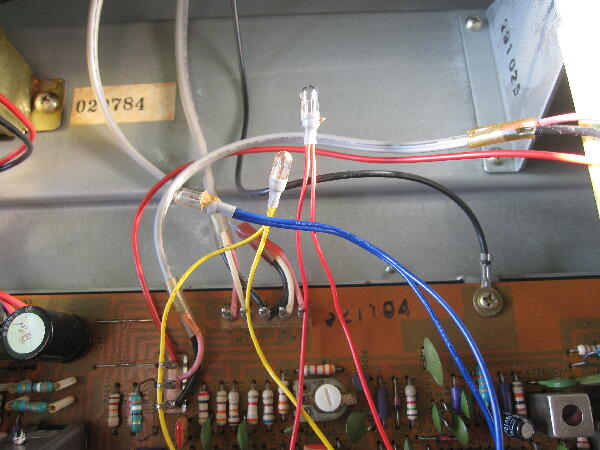

STEREO NORMAL NARRORW 表示が点灯しない

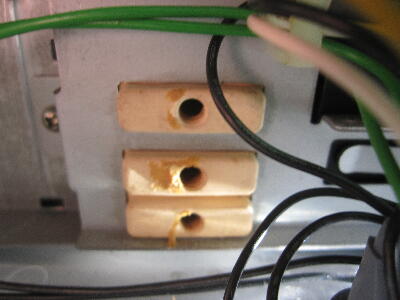

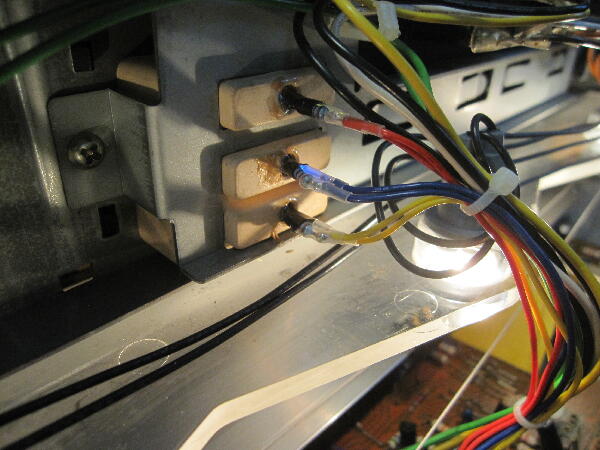

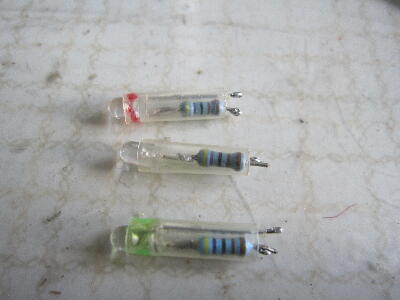

電球が3個共切れている 12V麦球は持っていないので LEDに交換
  |
|
|
|
|

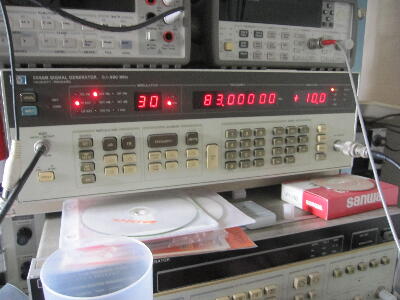

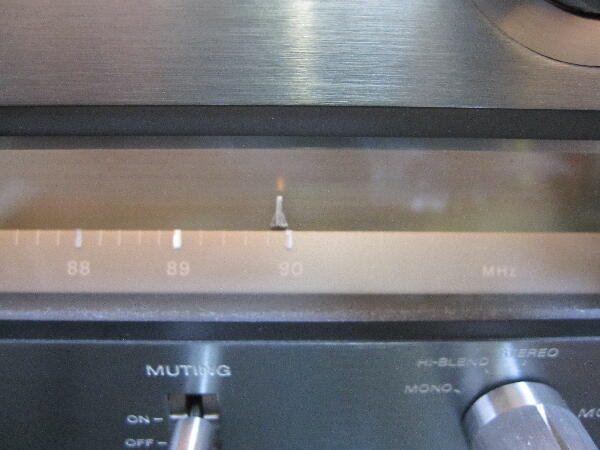

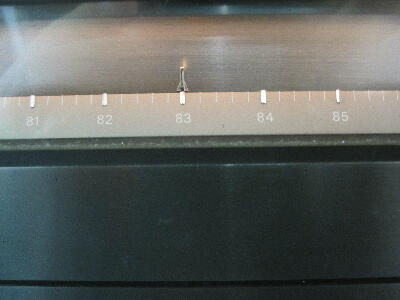

目盛り合わせ 局発はトリマ調整のみなので83MHzで目盛りと合う様にトリマ調整

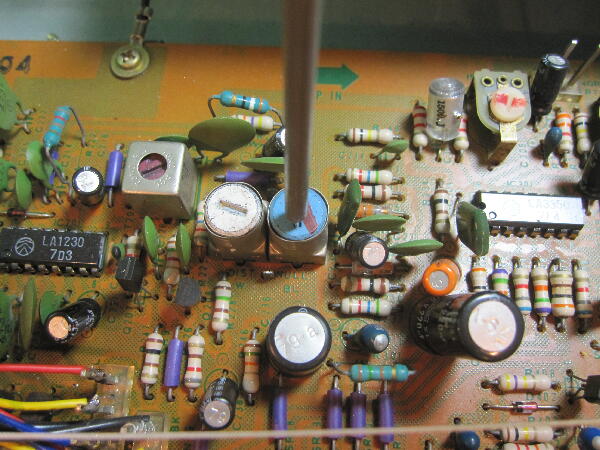

同調点でチューニングメータがセンタとなる様デイスクリ調整
 |
|
|
|
|

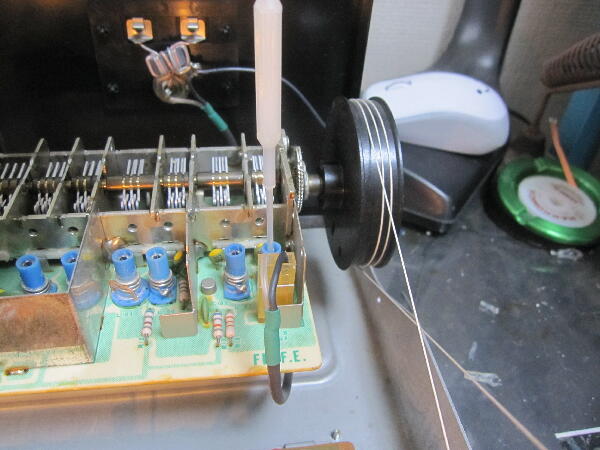

トラッキング調整

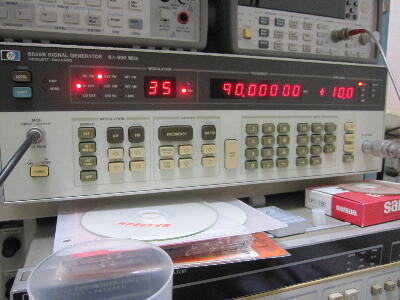

76MHｚでSメータが最大となる様コア調整 90MHｚでトリマ調整
76MHｚ 90MHｚ 両端では少し目盛りが合わない
 |
|
|
|
|

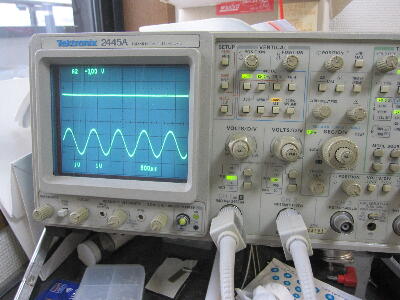

セパレーション調整
少しズレていた
 |
|
|
|
|

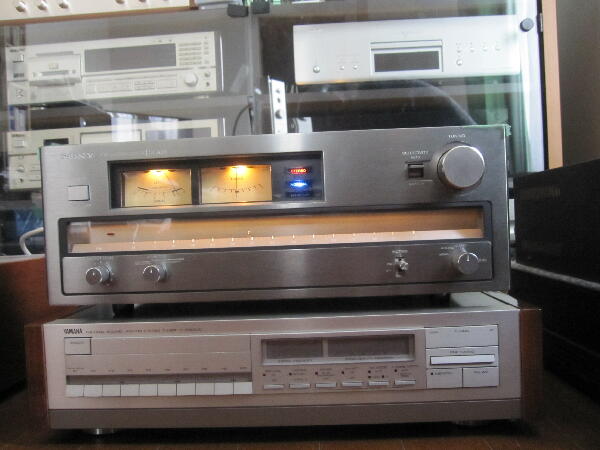

音出し
問題無さそう
 |
|
|
