HA-7700 修理依頼品 調整
|
アイドル電流調整

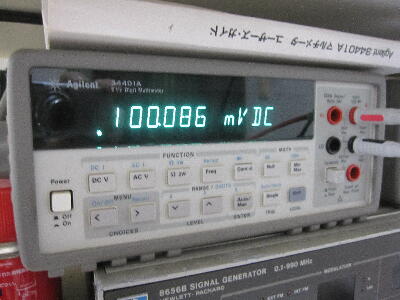

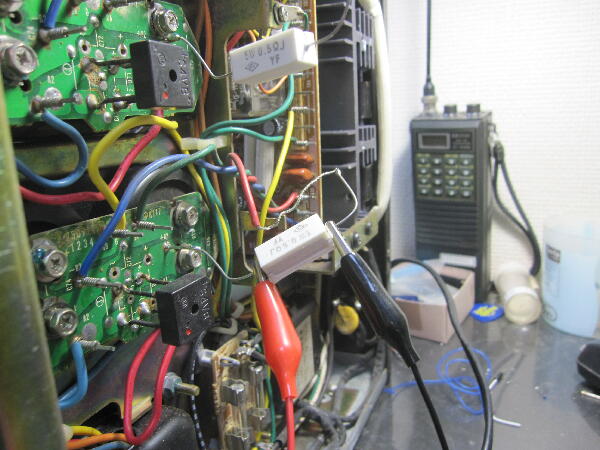

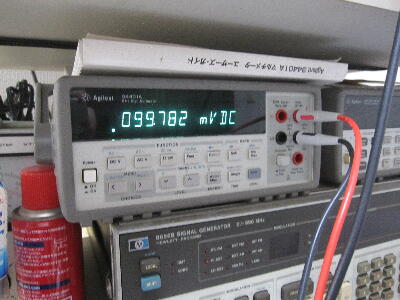

本機のパワー段 FET ソースには抵抗が入っていない 通常は挿入されている抵抗の電圧を測り 電流換算しているが 抵抗が入っていないので+B電源ラインに 0.5Ω （実測0.51Ω）の抵抗を挿入して 両端の電圧換算で調整 200mA 相当は100mVになる
調整前は放熱器が触れない位熱く 1.5〜2倍程ながれていた
調整後は少し熱く感じる程度になった
 |
|
|
|
|

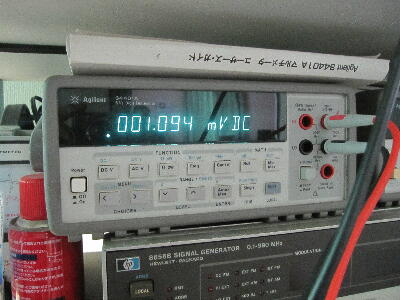

出力オフセット調整

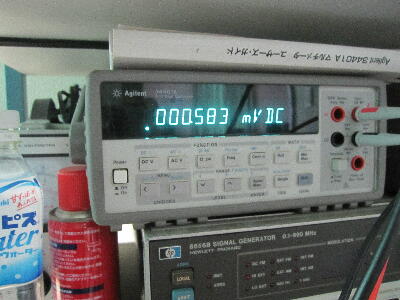

規格では±5mV以下
合わせても数mVはドリフトするが こんなもんだろう

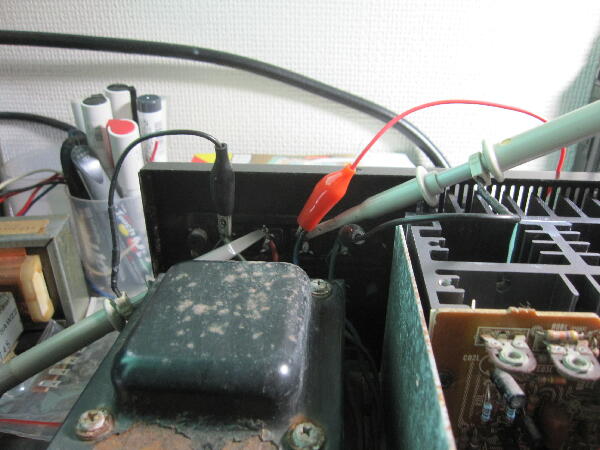

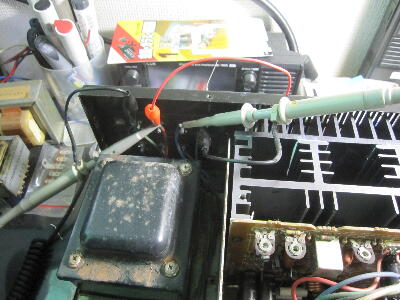

本機には input DC 調整がある 入力端の電圧調整
±0.5mV以内 （之は写真の撮り忘れ）
 |
|
|
|
|

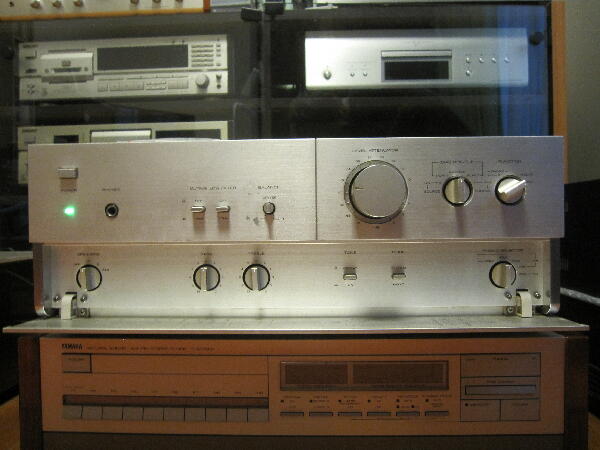

調整が終わったので音出し
CDを何枚か聴いてみた フォノの再生も問題無さそう
 |
|
|
|
