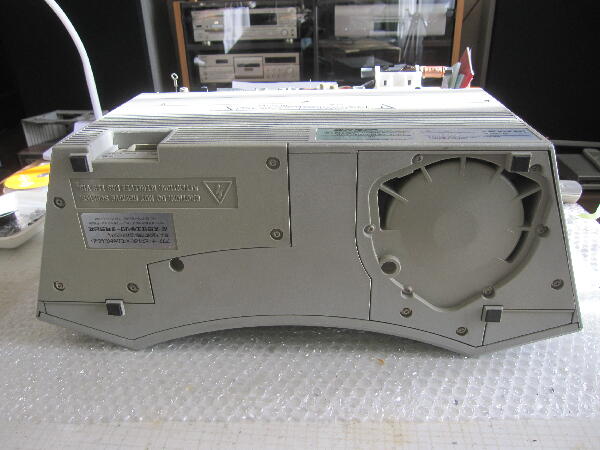

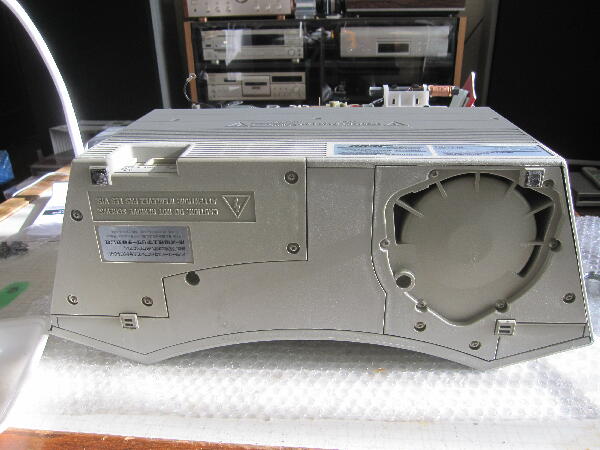

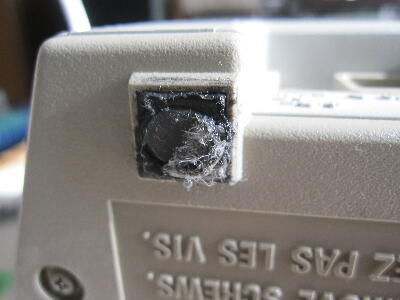

本体底のゴム足が加水分解で2箇所はベトベトしてもう2か所は取れて無くなっていた

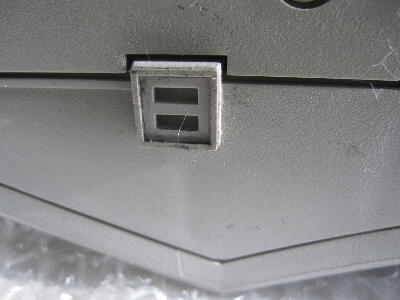

2tゴムシートを11×11mmにカット 両面テープで貼り付け
 |
|
|
|
|
注文したピックアップが届くまで時間があるので ピックアップレンズを外してみる
レンズ接着材にアセトンを小さいマイナスドライバー先に付け 何回か垂らして軟化させる

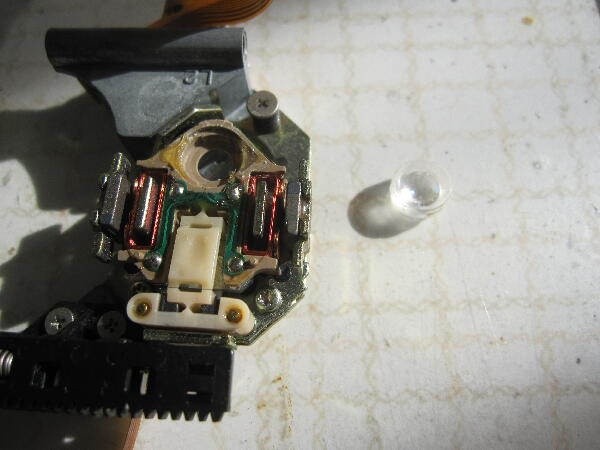

接着剤が柔らかくなって何とかレンズが外れた ルーペでレンズを拡大して見ると傷が多くついて 周辺が曇っている
レンズをレンズクリーナで掃除しても当然傷は消えず 多少綺麗になるだけで何か曇った感じ
黒く見えたのは光りの加減で影がそう見えたのかも

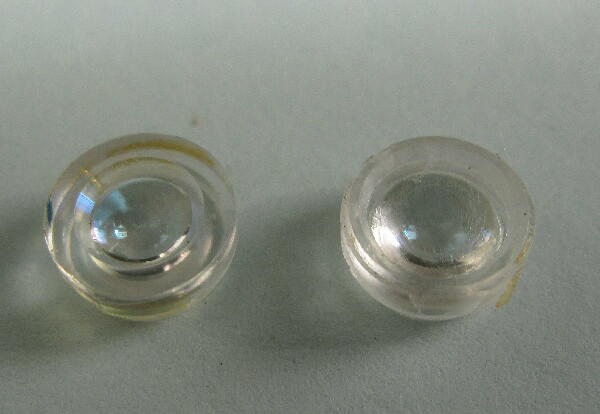

別のレンズ（左）と比べると 透明度が違いクッキリ見える
ピックアップ本体側の接着剤カスを落としておく レンズを入れ替えて動作に変化があるか試してみる
 |
|
|
|
|

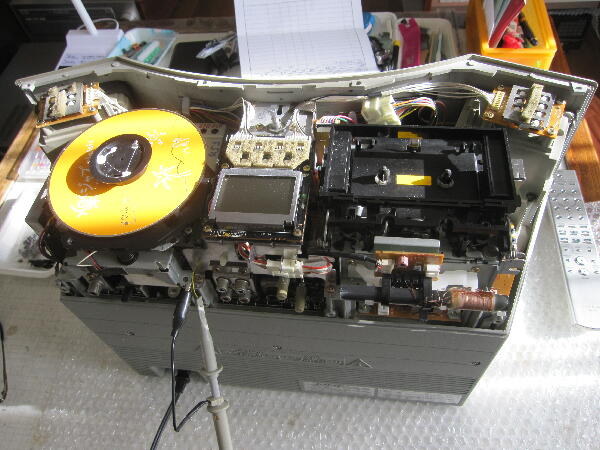

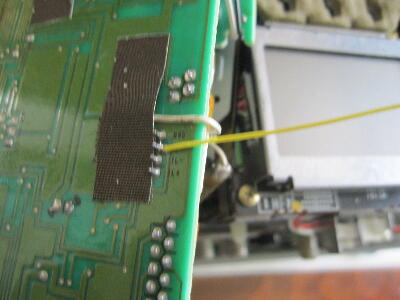

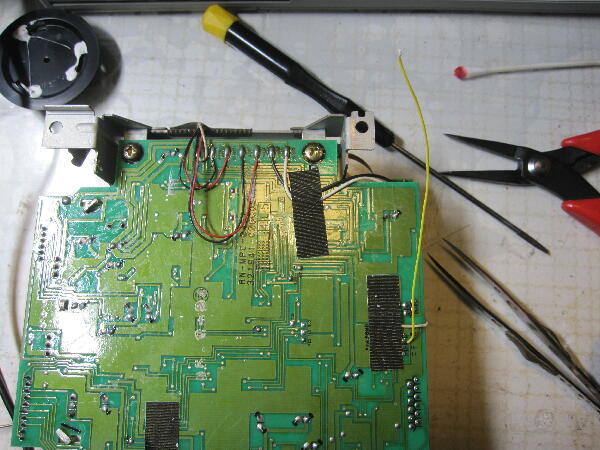

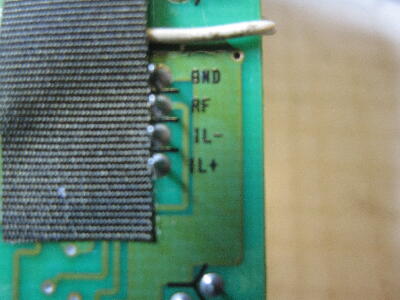

CDのRF波形のモニタが出来るポイントがあるので 線を引き出してオシロで見れる様にしておく
 |
|
|
|
|
CDディスクをセットして波形を見ようとすると電源が入らない
さっきまで電源は入っていたのだが何が起きたのか

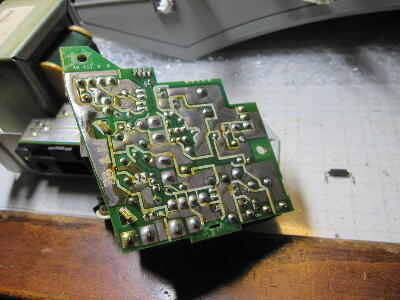

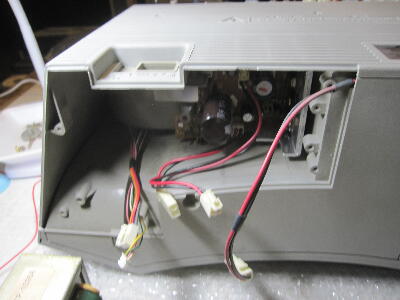

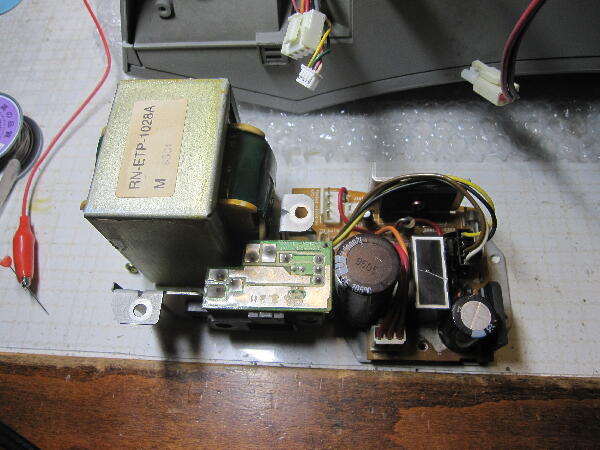

電源基板を見てみる
トランス 2次出力は出ている ガラス管ヒューズも切れていない

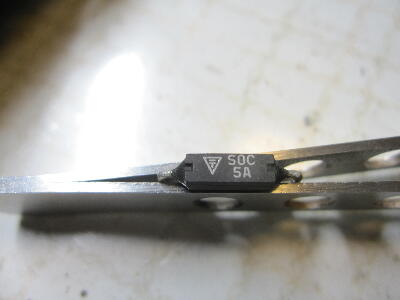

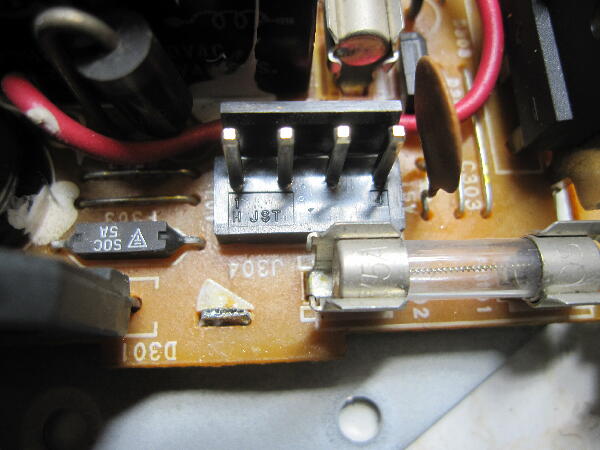

トランス 2次出力とブリッジ整流器との間に入っている5A表記の保護素子に導通が無い
 |
|
|
|
|
このような保護素子は持っていない

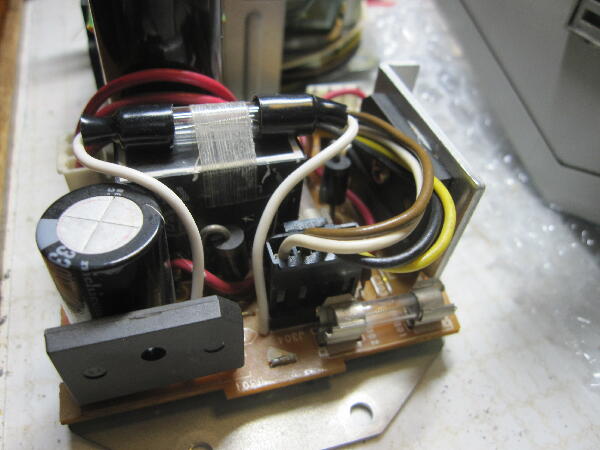

仕方ないのでガラス管ヒューズに線を付けて代用
之で電源は入る様になった
 |
|
|
|
|

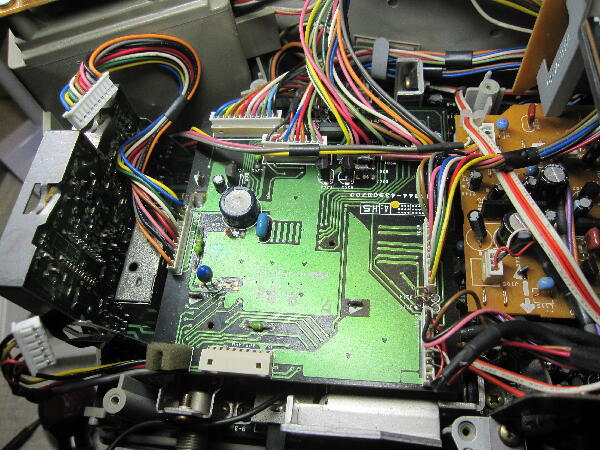

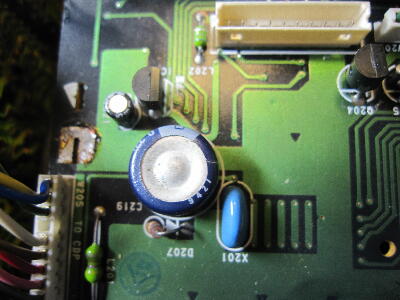

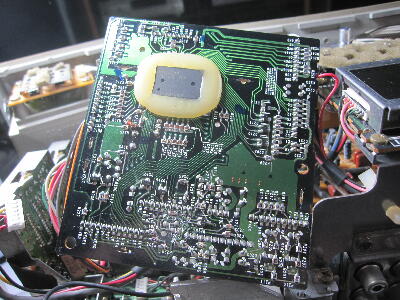

電源回りを調べている時 CD Assy の下にある基板のメモリバックアップ用スーパキャパシタが目についた
可也古いので多分ダメになっているだろう
外して調べたが完全な容量抜け

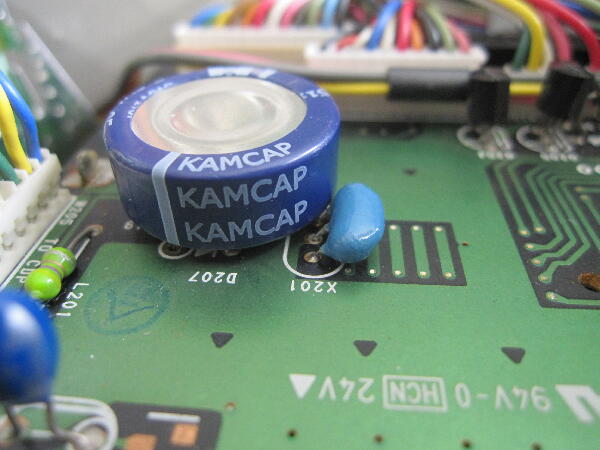

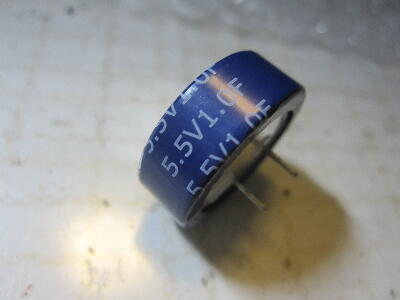

0.22Fは持っていなかったので手持の1Fに交換 一回り大きいので部品に干渉するのでセラロックを傾け ダイオードは裏付け
 |
|
|
|
|

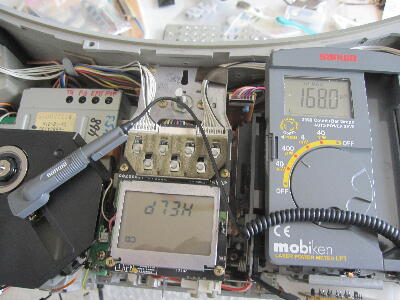

レンズを交換したピックアップはディスク回転が調整で直ぐ 止まらない様にはなったが 波形はボケて TOCは読めない レーザが寿命の時の症状 レーザ出力も上がらないのでやはり寿命の様だ 残念 ピックアップ交換しか手立ては無くなった ピックアップはプレミヤなのか
￥13,000程で高い KSS-213なら￥1,600程で手に入るが…
 |
|
|
|
|

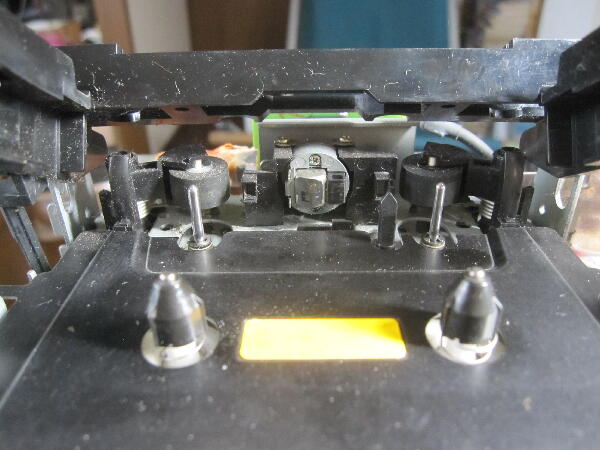

カセットのキャプスタン ピンチローラ ヘッド はテープ磁性体で汚れていたので掃除
 |
|
|
|
|

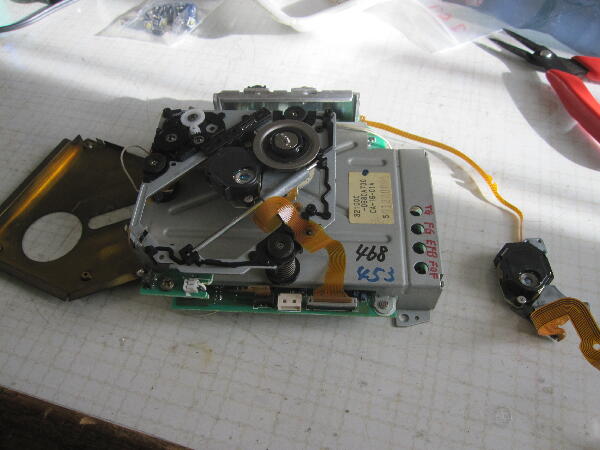

1/18 ピックアップが届いた 発送は大阪府泉佐野市となっているが如何にも C 国からの様な包装
動作すれば問題無いが…

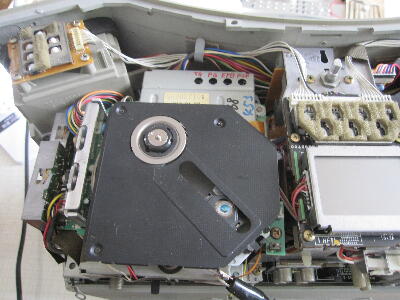

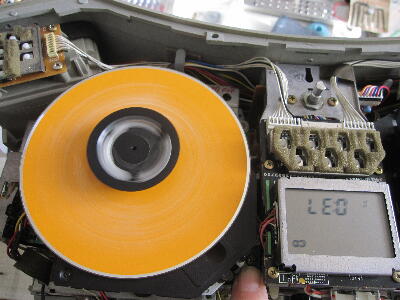

ピックアップを組付け 再生するか確認 ちょっと不安だったが動作している 一安心
 |
|
|
|
|
トラック飛ばしも調子良く動作している

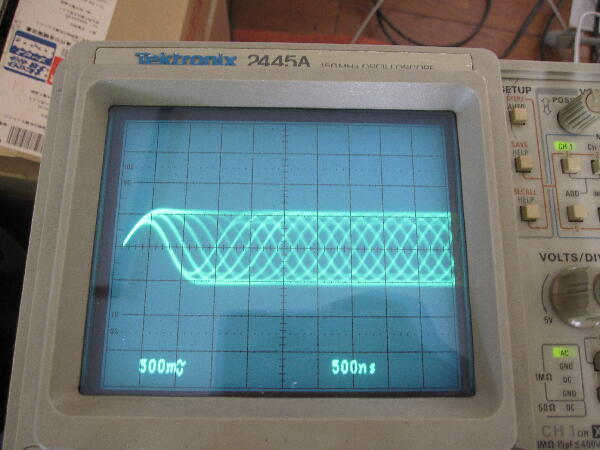

RF波形をみて最大振幅となる様フォーカスオフセットを調整
ピックアップが新しいのでRF波形はクッキリ綺麗
調整が終わったので 測定用にハンダ付けした黄配線を外しておく
 |
|
|
|
|

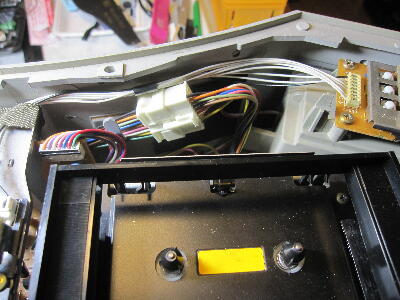

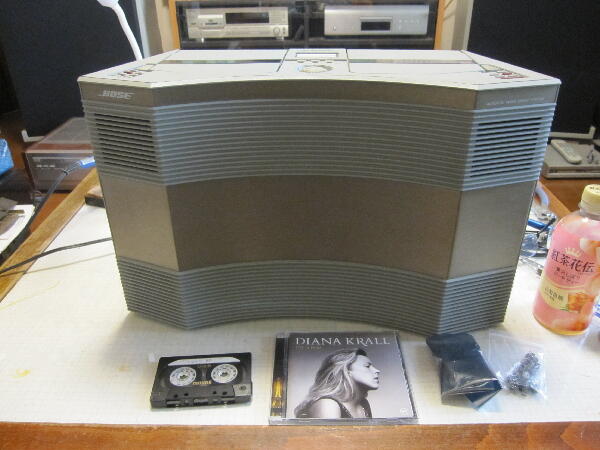

カバーーを戻して各動作再確認

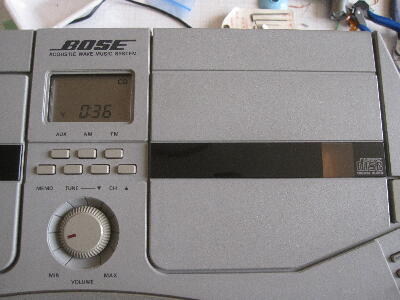

カセット動作 ラジオ動作の確認
当地のFM局をメモってみる
 |
|
|
