2026/1/26
東京都 K 様修理依頼品
カセット ドアが外れた状態でドアのツメが折れている
電源を入れるとキャプスタンは回っている 再生動作ではリールの巻取りが出来ず 直ぐに停止となる

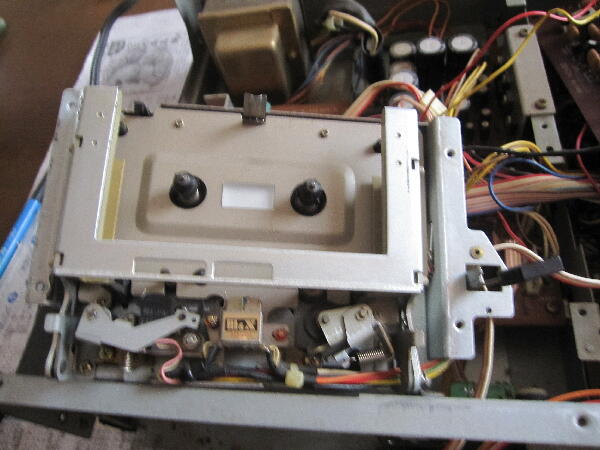

メカに問題があると思われるのでメカを取り出す
 |
|
|
|
|
|
メカを取り出そうとすると リール台からカウンターを回すベルトにハーネスが潜ている

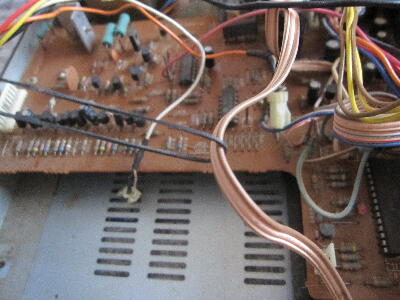

カウンタ基板を外してベルトを抜く
 |
|
|
|
|
|

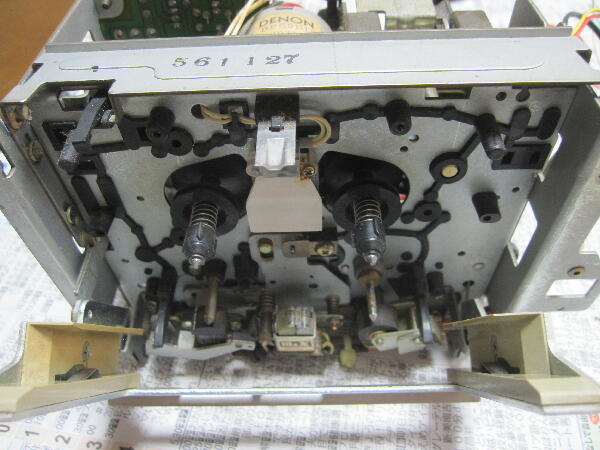

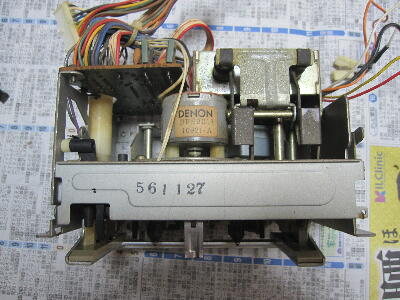

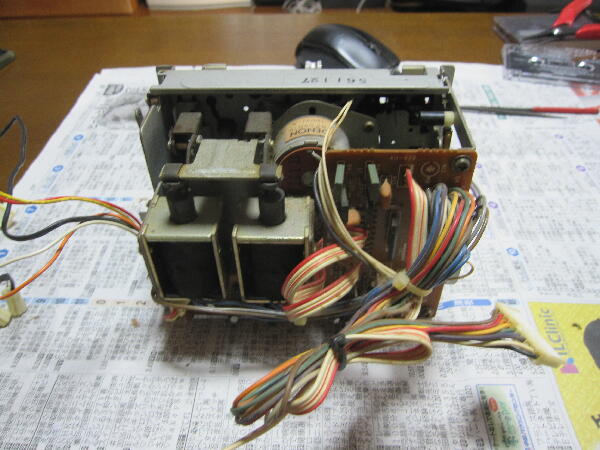

取り出したメカ

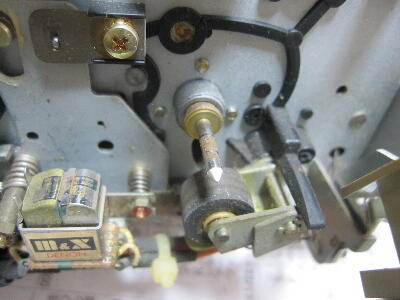

キャプスタンやヘッドは可也汚れている 掃除はした事が無い？
 |
|
|
|
|
|

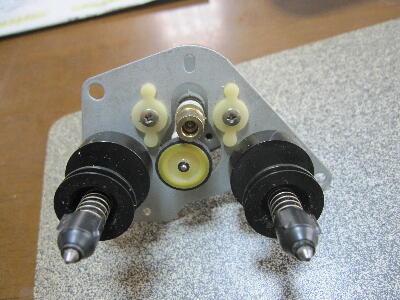

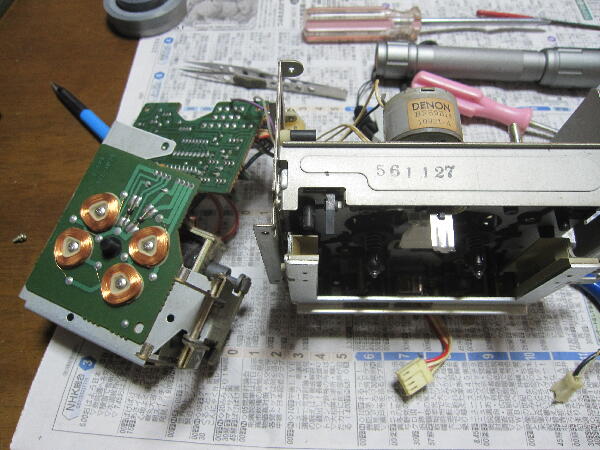

メカをばらしてアイドラ部を取り出す

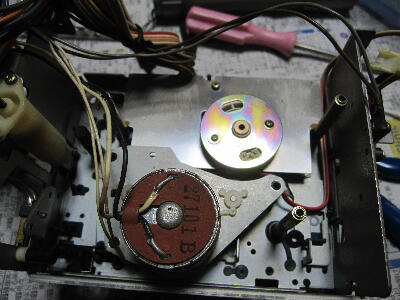

キャプスタンモータはDDでフライホイール兼ロータとなっている
 |
|
|
|
|
|
アイドラを外してみるとゴムが硬化して表面の摩擦力は殆ど無し
之ではリール台は滑って回らない
 |
|
|
|
|
|
アイドラゴムを交換しようと外してみると問題発生
コムは段付きになっている この様なローラは初めて見た
プーリーは径11.2mm 幅2mm ゴム外側は3mm
こんなローラゴムは持っていないので ゴム表面をペーパーで擦って一皮 剥いてみたが 殆どトルクが伝わらず再使用は出来ない
 |
|
|
|
|
|

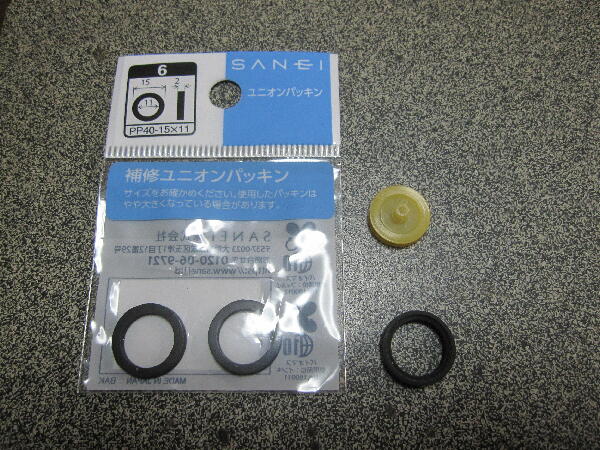

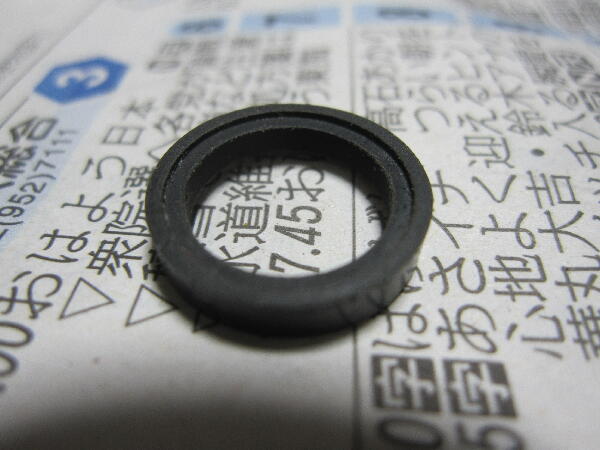

内径11mm 外形15mm 厚み2mmの ゴムパッキンで代用出来ないか試してみる

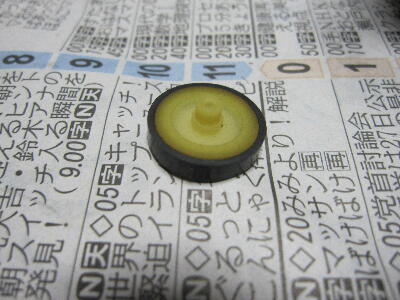

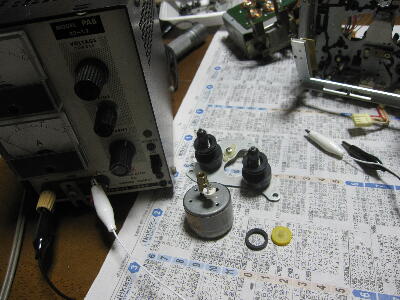

厚みが3mmから2mmとなり心許ないが試すと十分トルクは伝わり之でも良さそう
 |
|
|
|
|
|

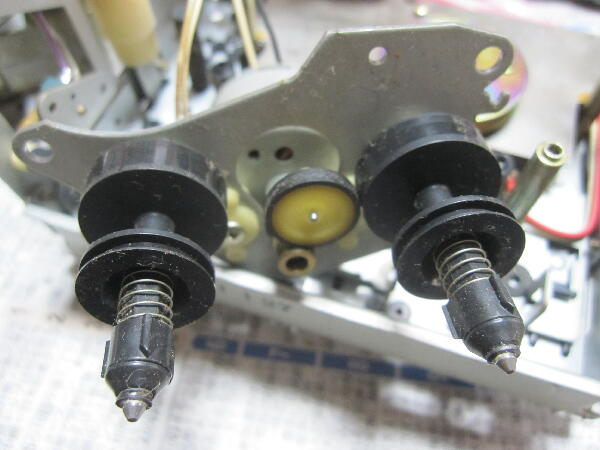

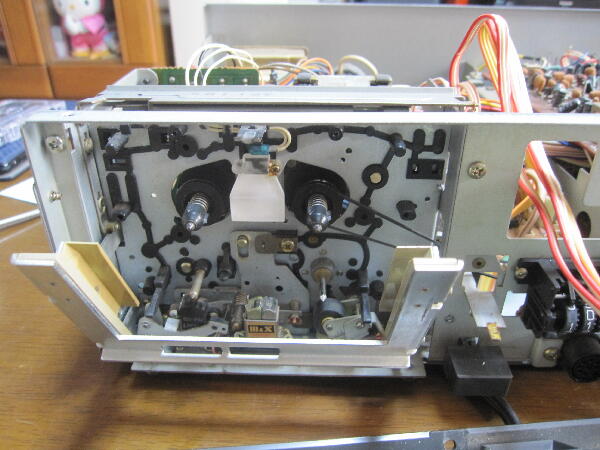

リール アイドラAssyを組付け動作確認
再生でヘッドフォンから音が出てきた アンプは良さそう
早送り 巻き戻しも滑る事なく動作した 2mm厚のローラでも当分は大丈夫だろう
メカ動作は良くなったので ヘッドのアジマス調整や再生アンプ 録音アンプ調整などを行う
 |
|
|
|
|
|
カセットドアのツメ折れと 操作スイッチの頭が取れているのでどうするか

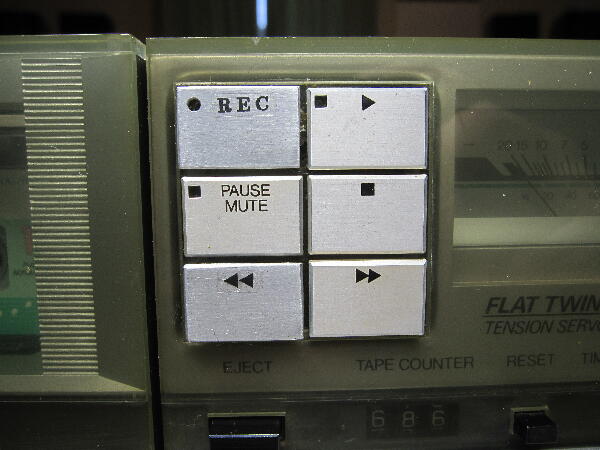

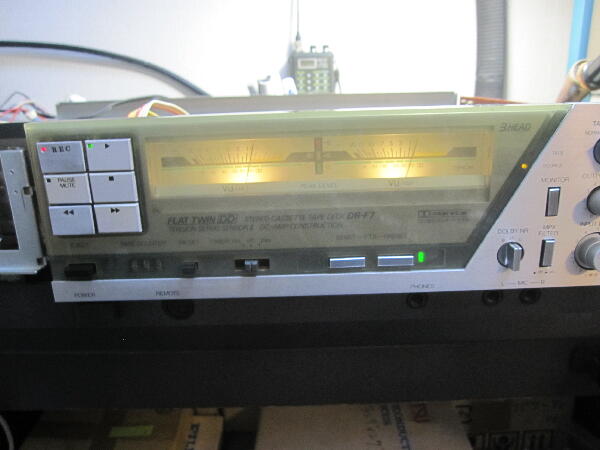

1ｔアルミ板でキートップを作ってみた 文字はテプラを貼り付け

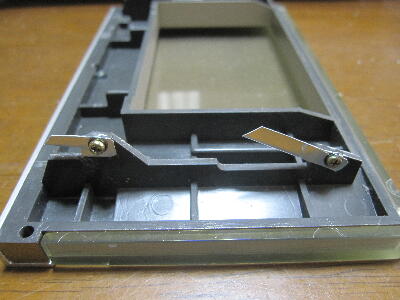

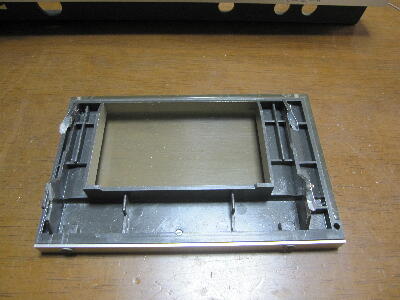

カセットドアのツメ折れはアルミ板でツメ相当を継ぎ足し
 |
|
|
|
|
|

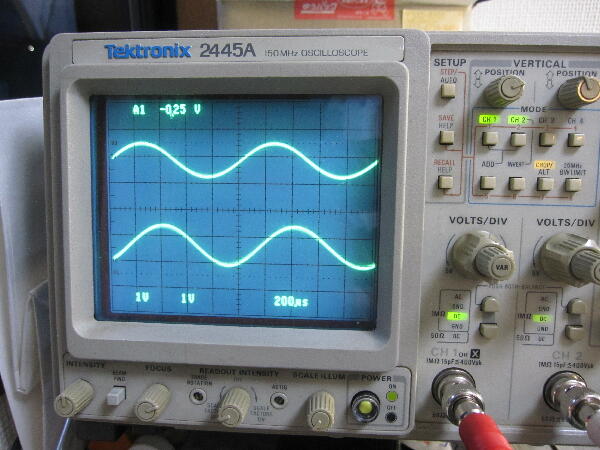

再生レベルは左右合っているがアジマスがズレている 位相差が目で見て分かる

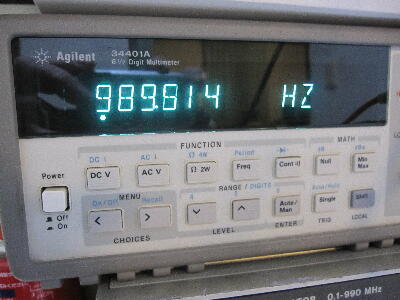

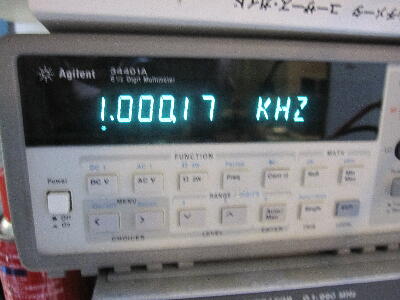

キャプスタン回転が少し遅く 1KHz再生低くなっている これ等を調整
 |
|
|
|
|
|

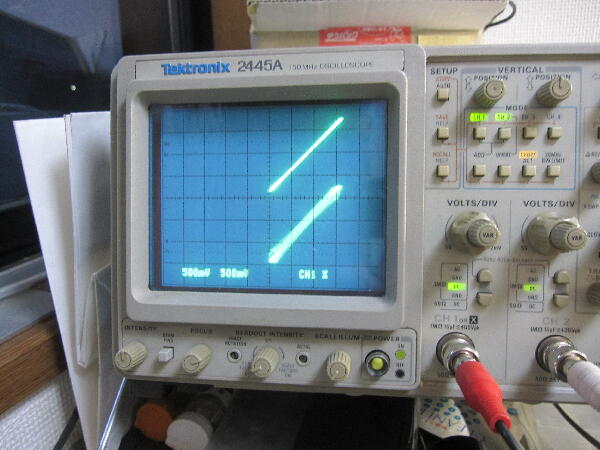

録音確認 左右のレベルは合っており ソース/テープを切り替えてもレベル差は無く問題無さそう

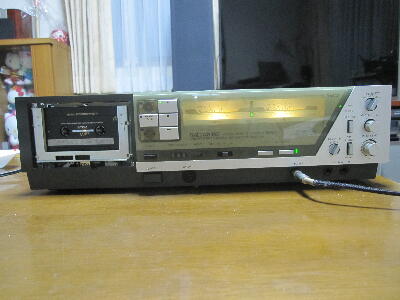

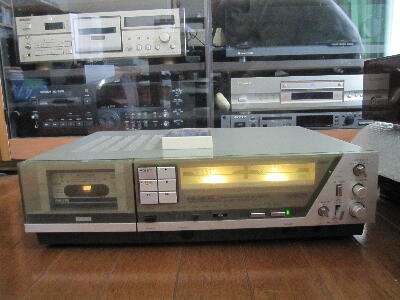

音出し確認 問題無さそう
 |
|
|
