2026/2/19
”スイッチ類の接触が悪い 片ch音が出ない” 修理依頼品
電源を入れて 状態確認
電源は入るがプロテクトリレーが解除されない 可也重症か？
 |
|
|
|
|
|
中を見てみる
焼損などは見当たらない パワートランジスタ コレクタには±50Vが印加されている
電源自体は大丈夫そうだ…
 |
|
|
|
|
|
スイッチ類の接触が悪いとの事なのでスイッチの掃除から始める
パネルを外そうと ツマミを抜こうとするも 1個が硬くて抜けない
外し工具で何とか外れた 接着の痕が… 硬いはず
 |
|
|
|
|
|
パネルは外れた
レバースイッチのシートカバーの塗装が変なハゲ方をしている
何か油っぽいので接点復活剤をパネル面から吹いたのか？
この構造では 表から吹いても全く効果は無いが
内パネルから之だけの埃が出てきた
 |
|
|
|
|
|
スイッチを外す為 分解
 |
|
|
|
|
|
外したスイッチ
順に分解して接点の掃除
 |
|
|
|
|
|
接点はそれなりに汚れている
 |
|
|
|
|
|
接点復活材？でベットリしたスイッチもあった
 |
|
|
|
|
|
掃除したスイッチを基板に戻し組み立て
内パネルに接点復活剤？痕が見られる 何処に吹いたのか
 |
|
|
|
|
|

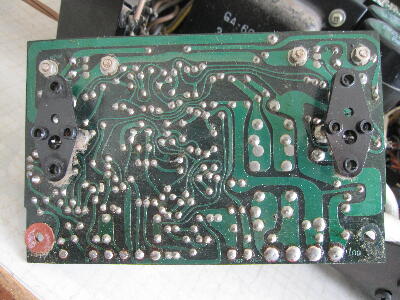

パワーアンプを外して調べる

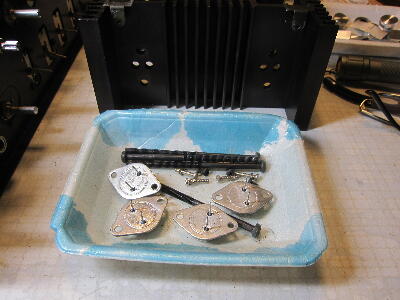

パワートランジスタは両chテスタで見る限り壊れてはいない様だ
 |
|
|
|
|
|

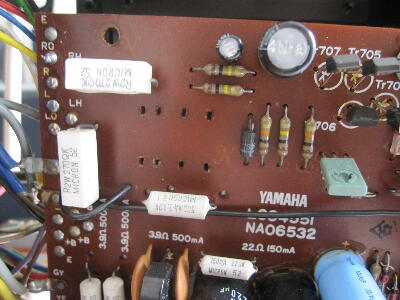

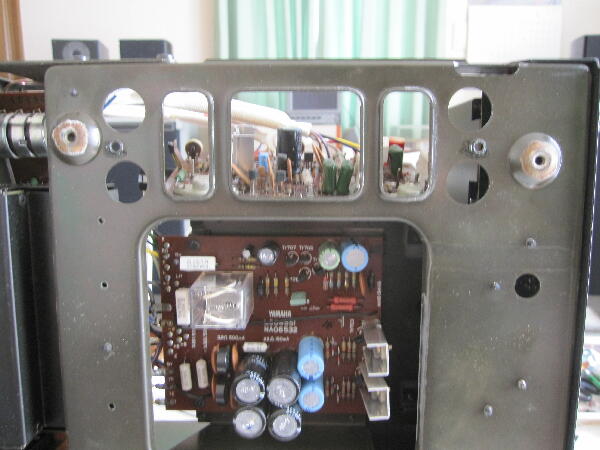

プロテクト 電源基板

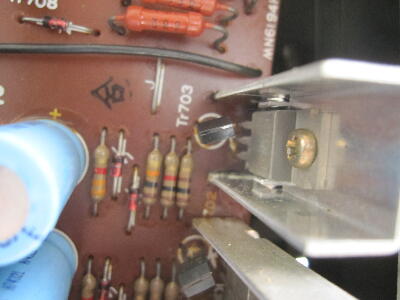

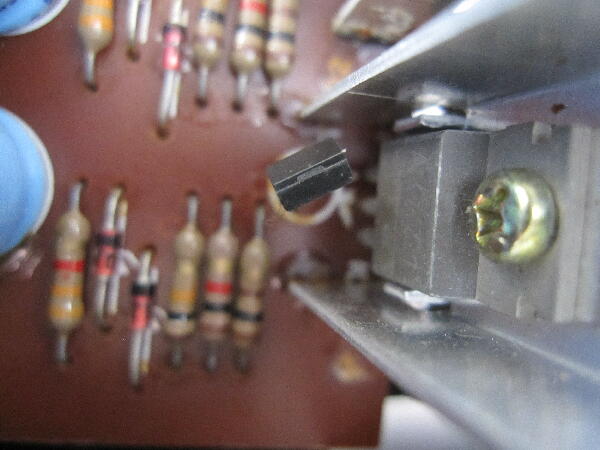

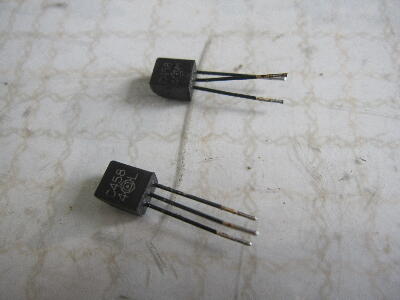

リードが真っ黒な 2SC458 何個か使われている 外してリードを磨いておく
 |
|
|
|
|
|

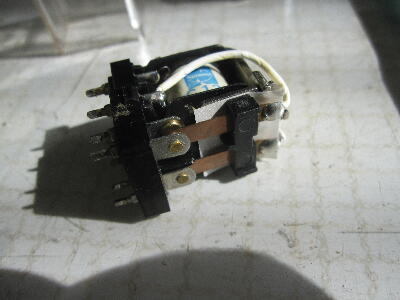

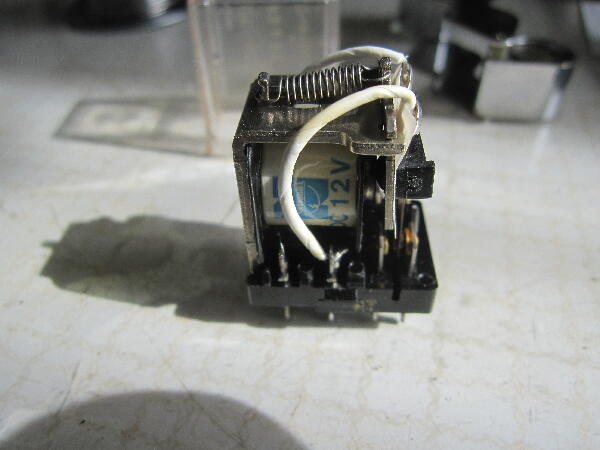

序にリレーも外して接点を磨く
続く
 |
|
|
