2026/3/22
1 カセットドアが勢いよく開く
2 カセットが入っているとドア開の途中で引っ掛かる
3 バイアス調整が上手く出来ない

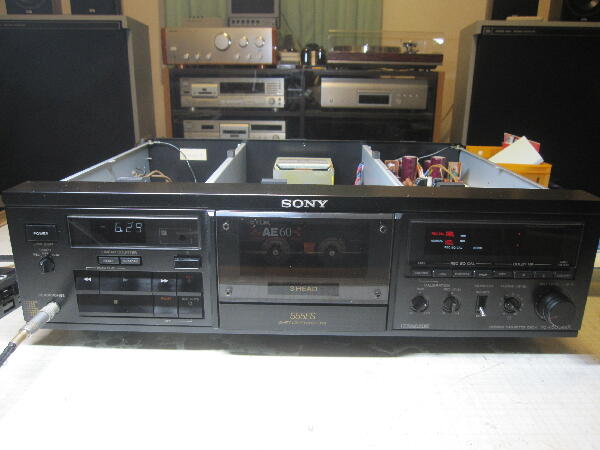

福島県 K 様修理依頼品 ワンオーナー機で外観はとても綺麗な状態
 |
|
|
|
|
|
現状確認

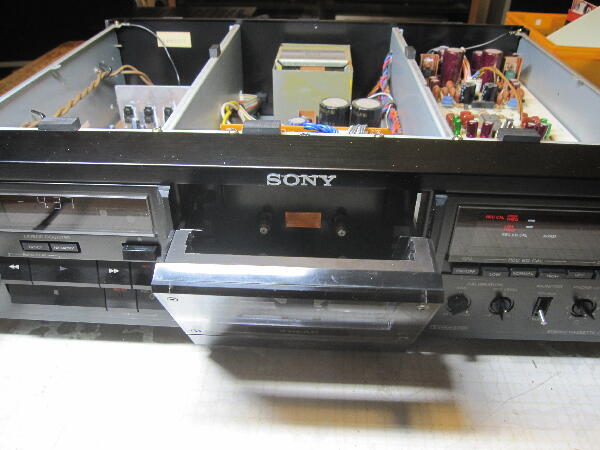

ドアのOリングゴムは交換したとの事だったが 可也早く開く

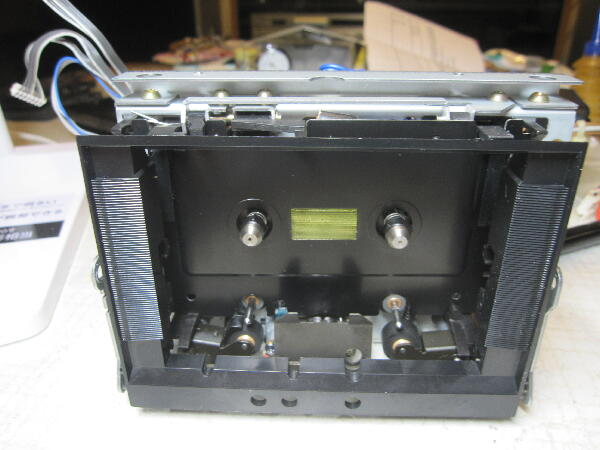

カセットが入っているとドア開の途中で引っ掛かる時がある

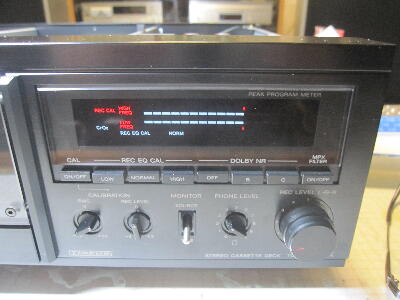

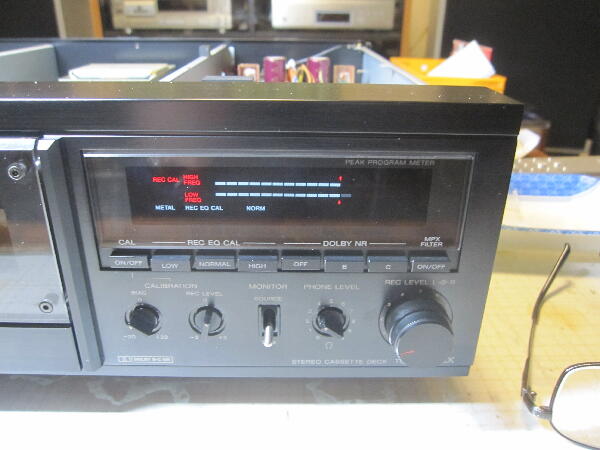

各テープでキャリブレーションをやってみた
メタルテープ、クロームテープでは キャリブレーションが出来たが ノーマルテープではキャリブレーションが出来ない
何が起きているのだろうか？
 |
|
|
|
|
|

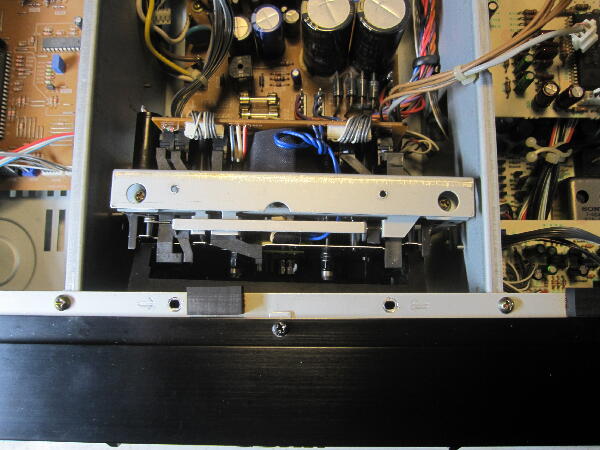

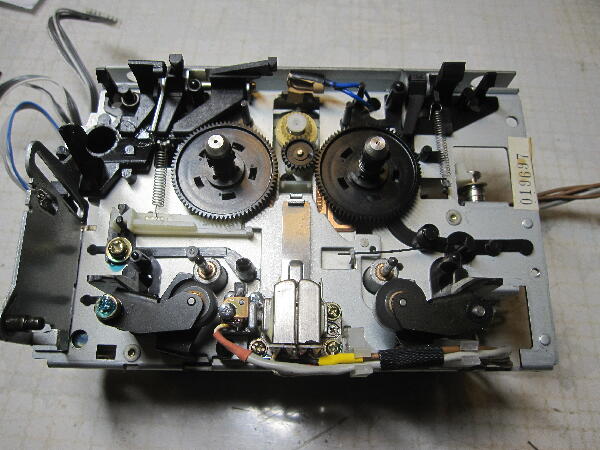

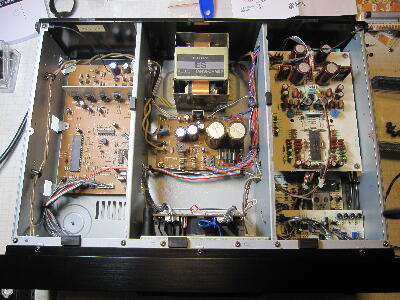

状態は分かったのでメカを取り出す

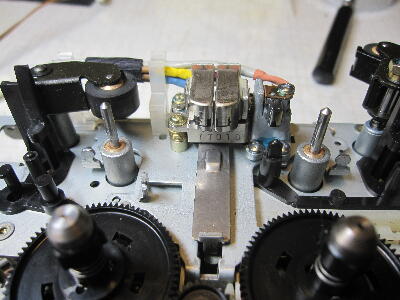

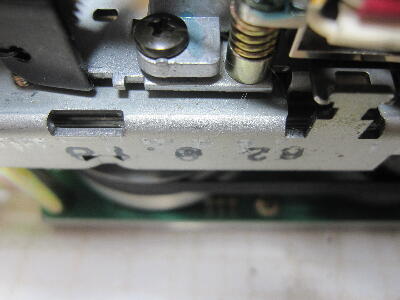

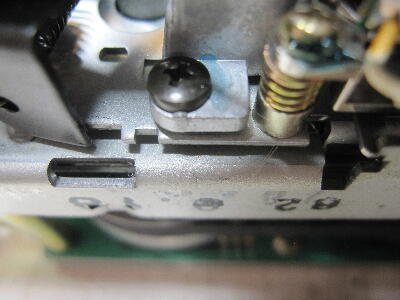

ヘッドが微妙に下がる位置がずれる 手でヘッドを動かすとヘッドＡｓｓｙがスムースに上下しない
この為ヘッドやピンチローラがカセットハーフに当たりドアが開かないのだろう
 |
|
|
|
|
|

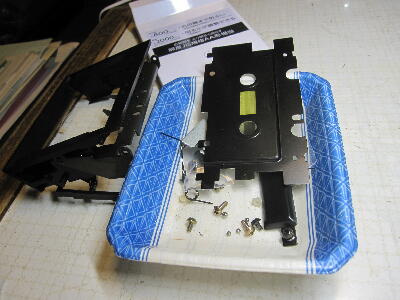

カセットドアを取り外してヘッドスライド部を見てみる

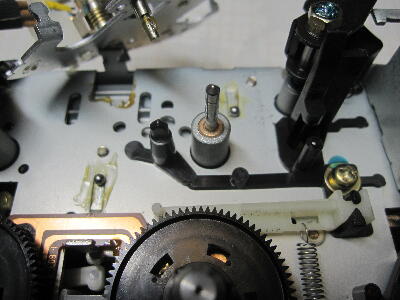

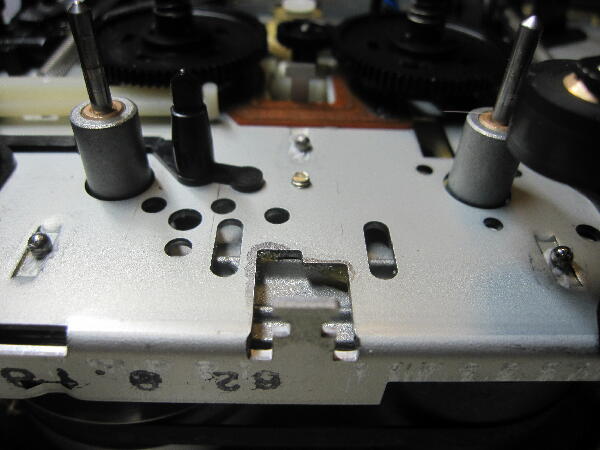

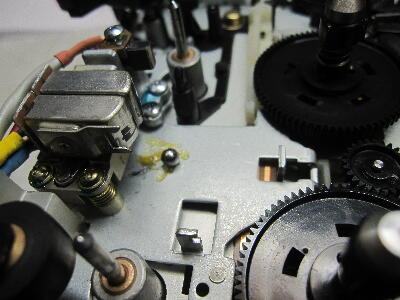

上側の押さえ板バネを外してヘッドAssyを外してみると下に在る鋼球は3個在るはずが 1個写真で見て左側が無くなっている
溝に在るはずが無い 平置きしているので転がり落ちる事は無いはず 周囲を見てもボールは見当たらない
之ではヘッドのアジマスも不安定だったのでは？
 |
|
|
|
|
|

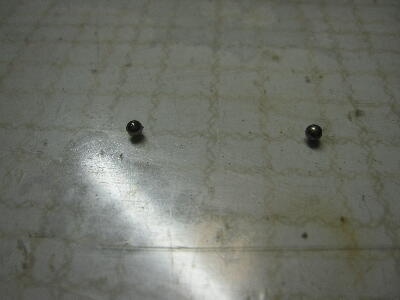

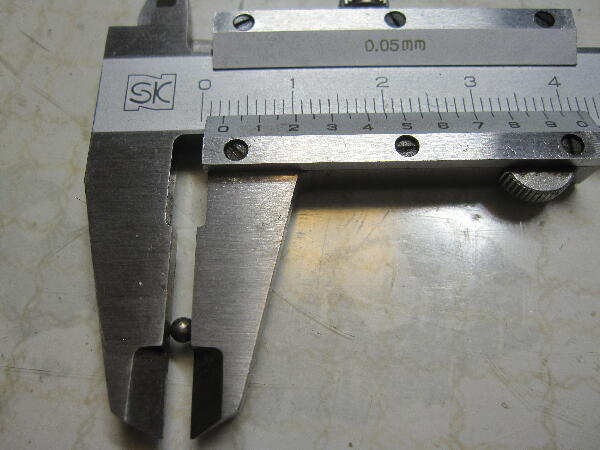

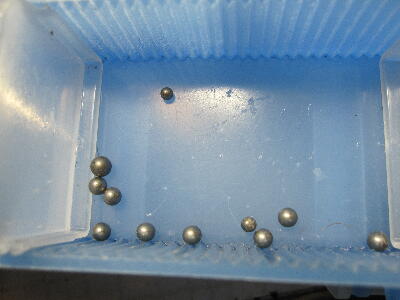

無くなっていた鋼球は2.5mmの物 手持の鋼球で同サイズが在ったので 組み立てには支障がないので良かった
 |
|
|
|
|
|

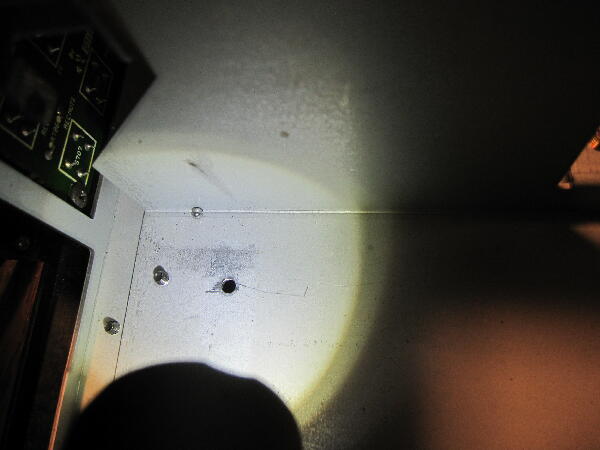

ひょっとして鋼球が脱落して本体内に在るのかも？と思い本体を見ると鋼球が見つかった
メカを取り出す時ビスを緩める為に 本体を横に倒したので メカ下に在った鋼球が転がり横の隔壁で止まったのだろうか
とにかく見つかって良かった 本来溝に落ち込んでいるので脱落する事は無いはずなのだが…何時脱落したのだろう？
 |
|
|
|
|
|
新しいグリスを塗り組付け
カセットドア ダンパはOリングを交換しても 外側シリンダーが摩耗しているのか上手く制動出来ないので ピストン側 O リング下に薄いスペーサを入れ空気通過の細い溝をふさがない様入れておく
 |
|
|
|
|
|

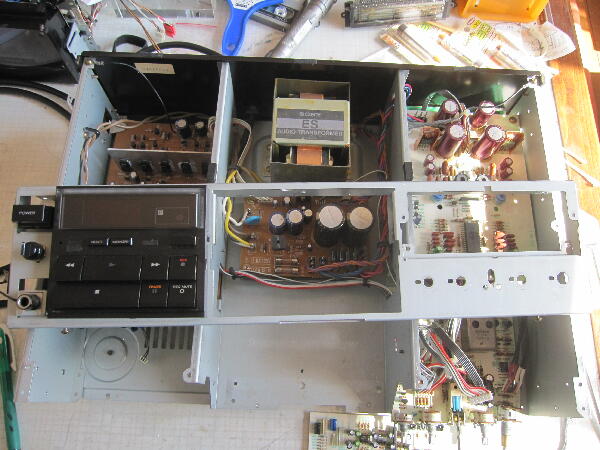

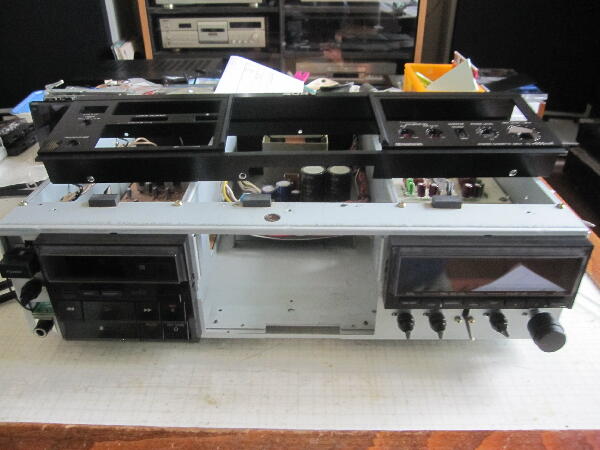

本機のサービスマニュアルは見つからなかったので 良く分からないがまずキャリブレーションに関わる基板を見る為 パネルを外す
 |
|
|
|
|
|

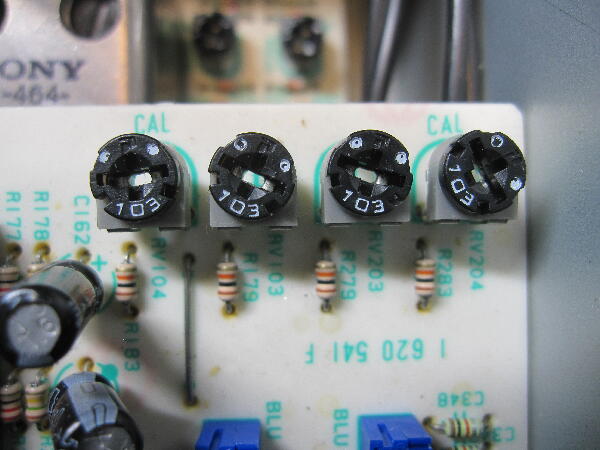

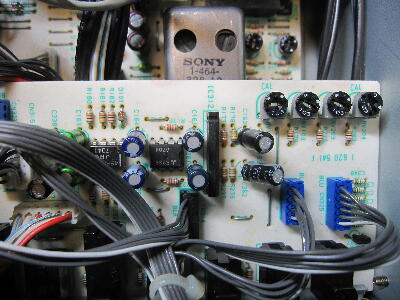

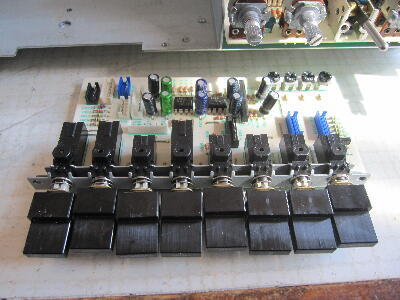

此の基板上の調整VR パターンを追うとキャリブレーション ON/OFF切替SWで左右？ON時 OFF時の設定 VR らしい
何が変化するのか？
続く
 |
|
|
