2013/6/8

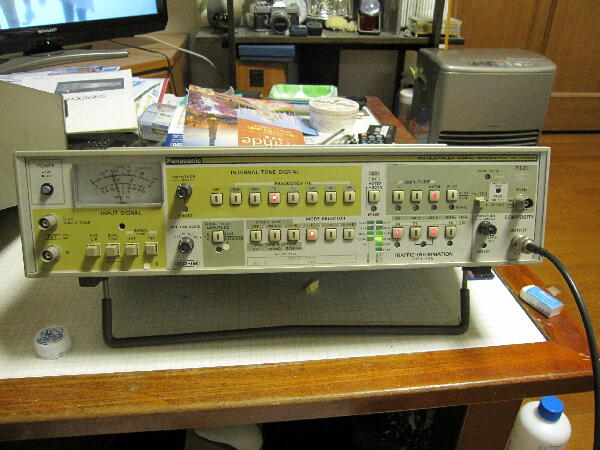

”キー操作出来ました”ジャンク H/Oにて購入 一ヶ月程前VP-8254Aだけを購入したが再びその店へ行ったら未だ沢山売れ残っていたのでFM多重モジュレータは必要ないが買ってみた 之自体ではFMキャリアは出ないが比較的低歪の低周波スポットオシレータとして使える
|
|
|
|
|
メーカ修理を受けているようだ

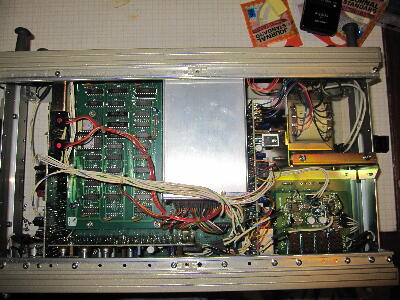

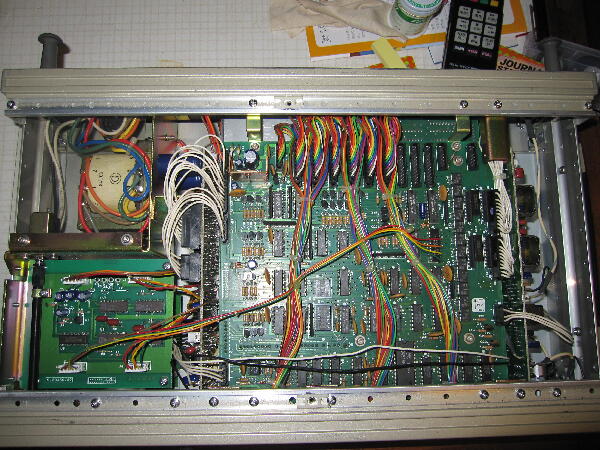

とりあえず中を見てみる 本機にもCPUと思われるシールドケースのユニットがある
 |
|
|
|
|

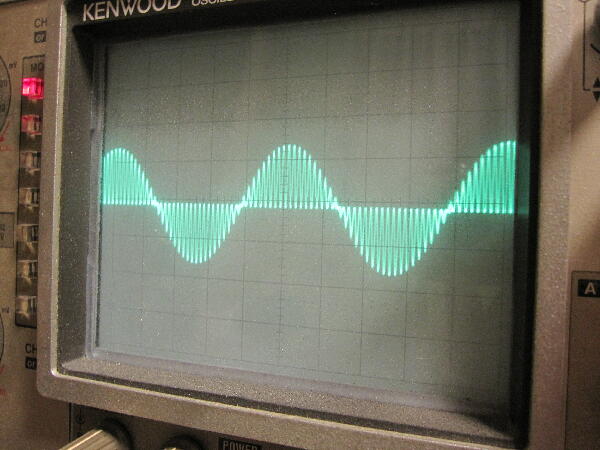

信号を適当に出してみると一通り動作している

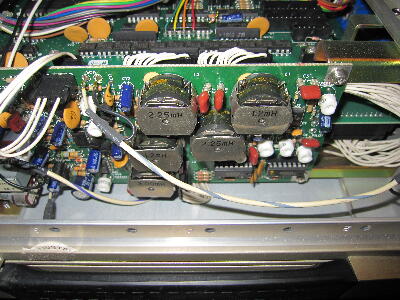

昔TV音声多重用信号発生器作っていた時にポットコアを使いコイルを巻いていた その時は遅延回路だったが用途は違うかもしれないが本機にも使われている ちょっと懐かしい
 |
|
|
|
|
内臓スポット発信機の歪を調べてみた

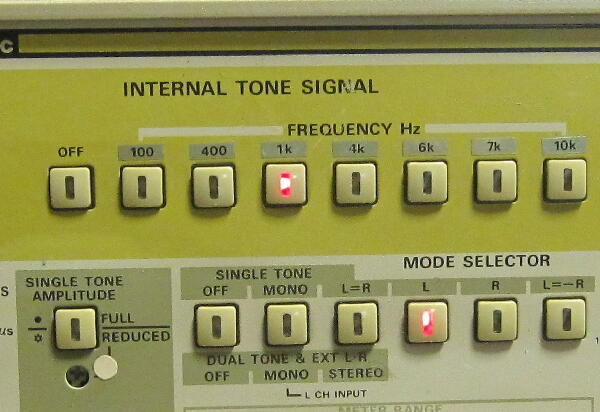

周波数は100Hz、400Hz、1KHz、4KHz、6KHz、7KHz、10KHzの7波

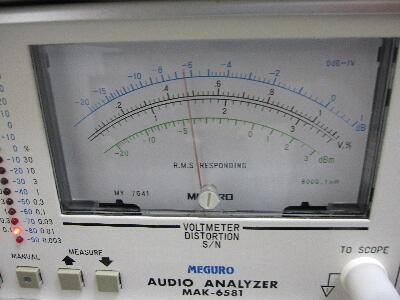

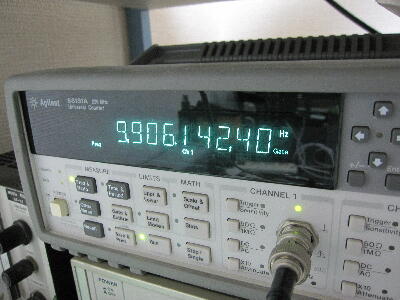

歪は各周波数共ほぼ0.005〜0.006%で優秀 周波数はややずれているがアナログではこんなものか
 |
|
|
