2014/7/6

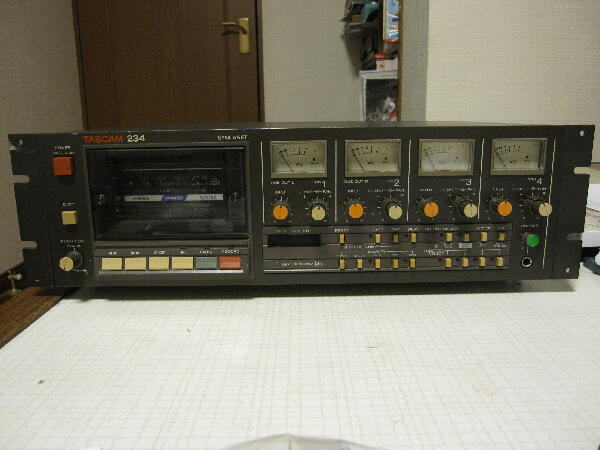

”ドア開きません” ジャンク H/Oにて￥0.9Ｋで購入 富山県 五箇山へ出かけた時足を延ばし富山H/Oでみつけたもの マルチトラックでテープが取り出せず入ったままになっている
 |
|
|
|
|

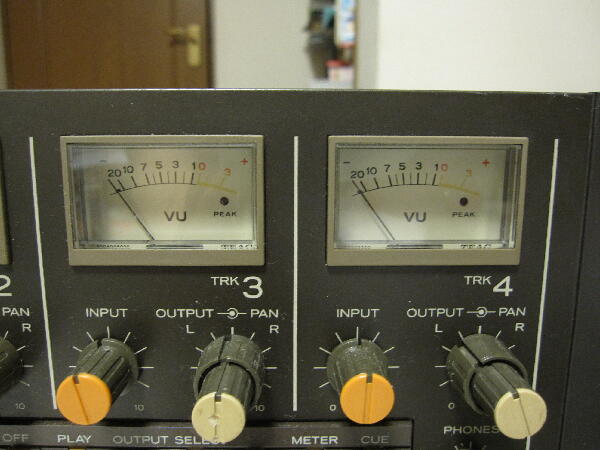

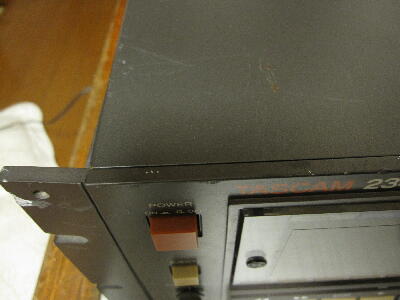

外観の状態は良くなくメータの赤目盛りが日焼けで退色してラックマウント耳がぶつけたのか変形している
 |
|
|
|
|

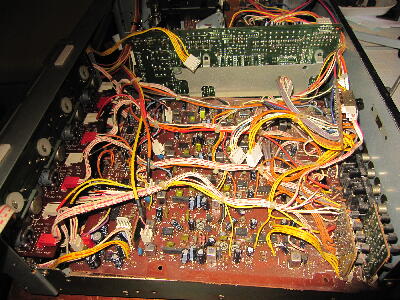

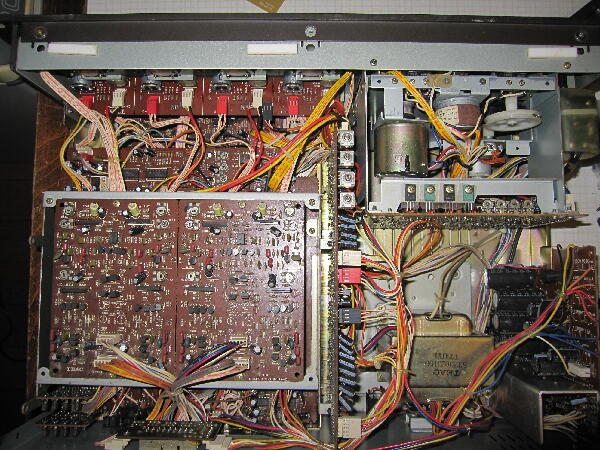

中を見てみる 弄られた跡は無いと思われるがモータ配線が何故か切れている
モード駆動ベルトは切れて無くなっていてキャプスタン平ベルトも切れて無くなっている カセットドアが開かないのはモード駆動ベルトが切れたためヘッドが中途半端な位置となっていたのでツメを押しても開かない位置になっていた
 |
|
|
|
|

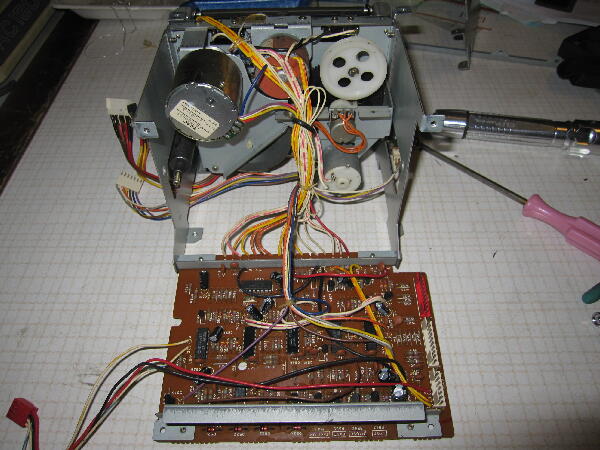

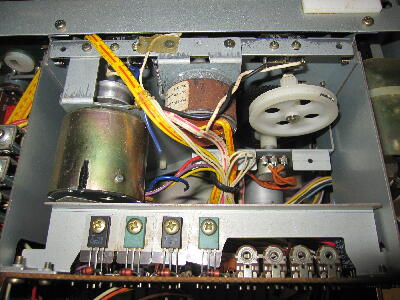

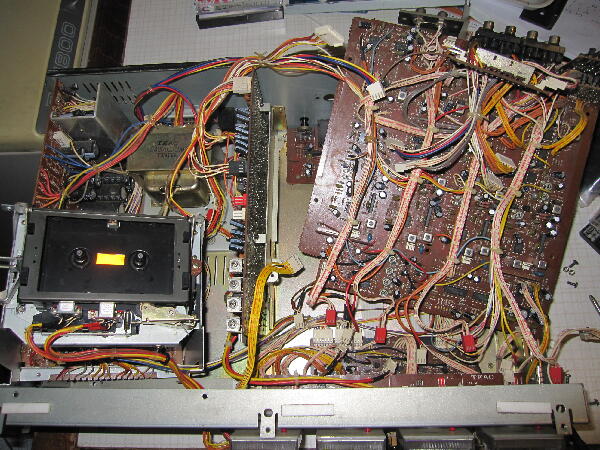

ベルト交換のためメカを外そうとするが上の基板を外さないと下基板に接続しているメカからの配線コネクタが抜けない
後から分かったが基板を外さなくても裏カバーを外せば配線が見えハーネスは外せる
 |
|
|
|
|

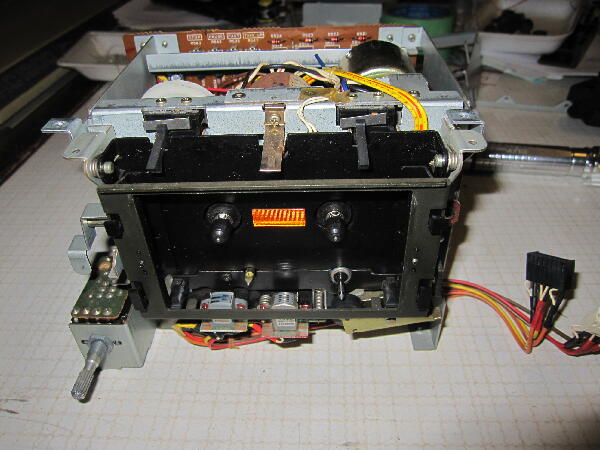

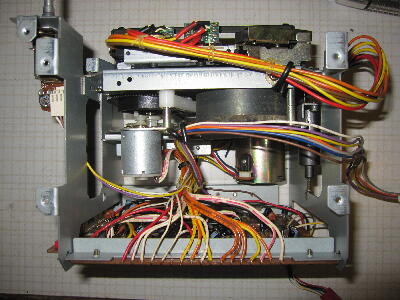

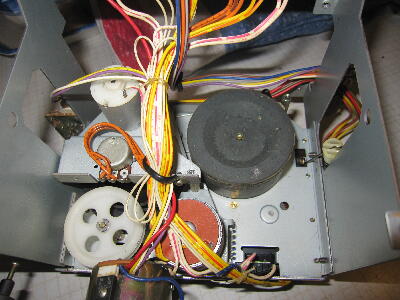

メカを取り出して構造を観察
 |
|
|
|
|

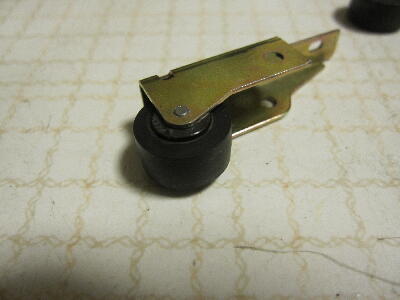

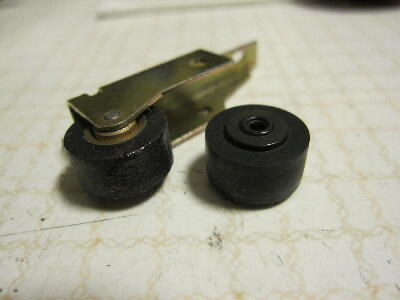

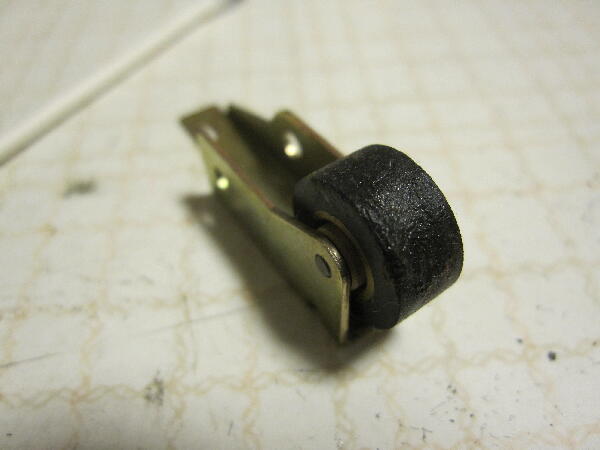

ピンチローラは溶けて使えない
手持ちに似たサイズのものがあったので交換
 |
|
|
|
|

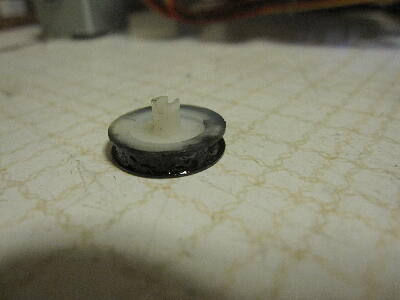

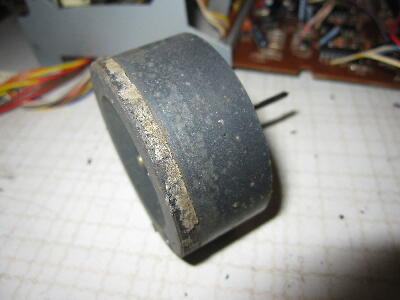

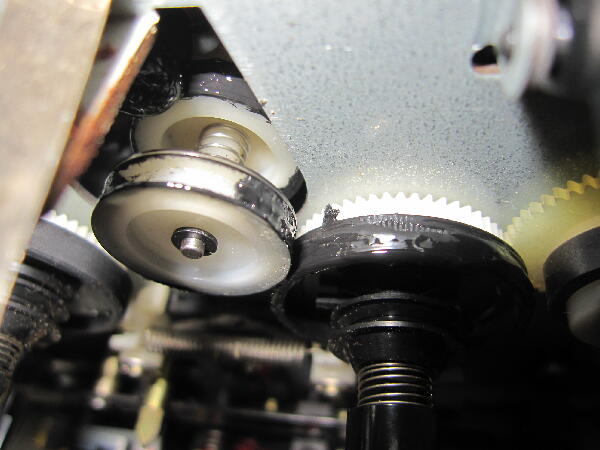

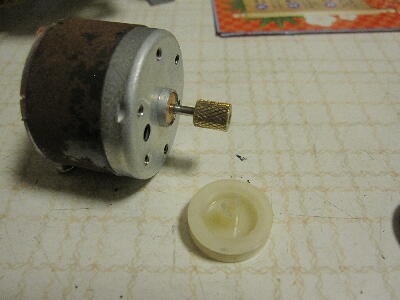

アイドラーゴムが溶けて凄い事になっている
適当に拭き取った後オレンジオイル入りの洗剤で綺麗に落ちる
 |
|
|
|
|

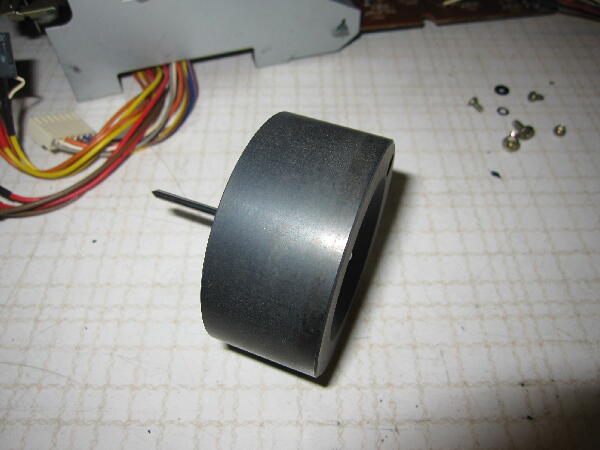

キャプスタンを外して掃除
ベルトのかすがこびり付いている
 |
|
|
|
|

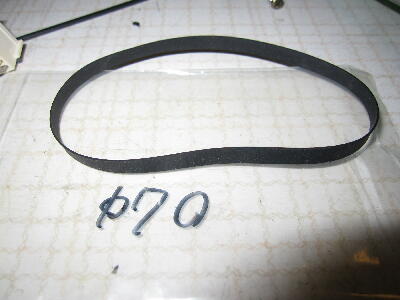

ベルトは70φが良さそう
 |
|
|
|
|

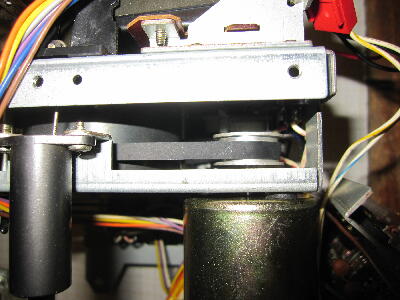

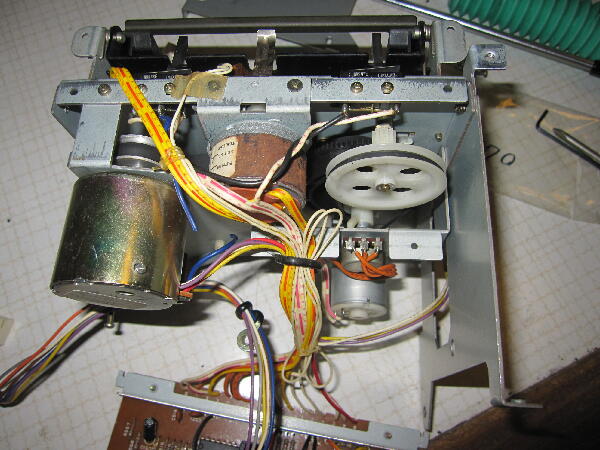

ベルトを組み付け元に戻す
切れた配線も補修
 |
|
|
|
|

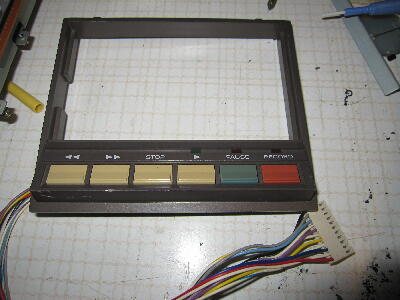

メカを組み付けて動作させるとPLAYを押してもその他のSWを押しても何も動かない

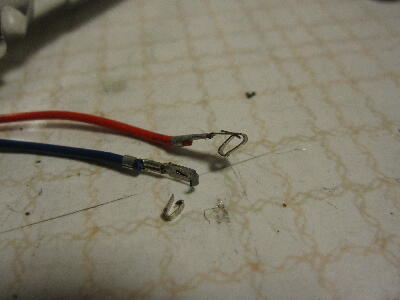

タクトSW自体は導通はあるが電圧が来ていないSWがある コネクタ勘合部を見るとコンタクトが沈んでいる箇所が幾つかあるのでコンタクトを抜いてみるとバネが折れている 赤リードは折れていないが表面はかなり錆びていて他のコンタクトも状態は良くないだろう

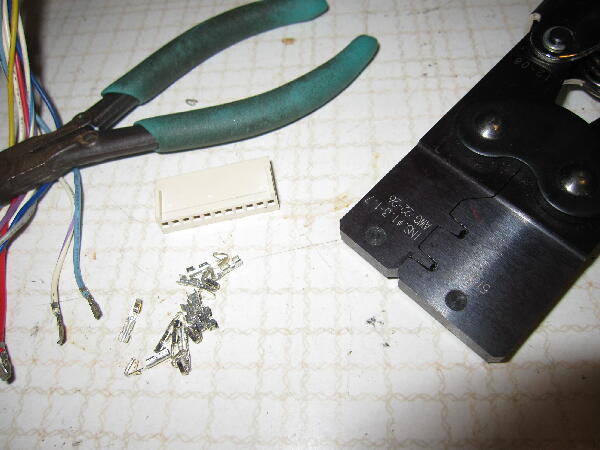

コンタクトを交換 このタイプのコネクタは他にも多く使用されているので動作に支障するところが出てくるかも…
続く
 |
|
|
