2014/10/12

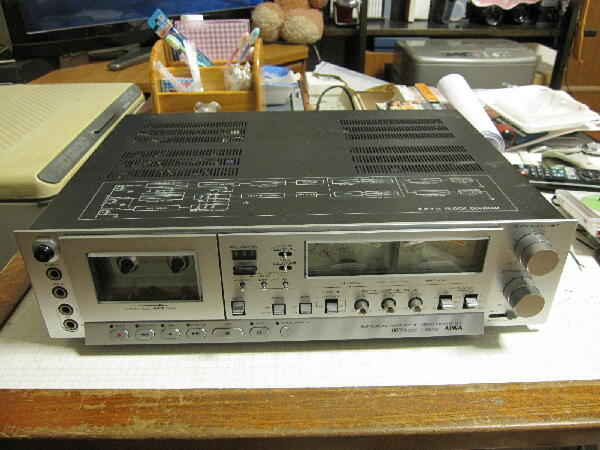

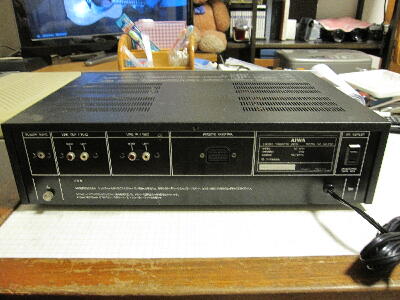

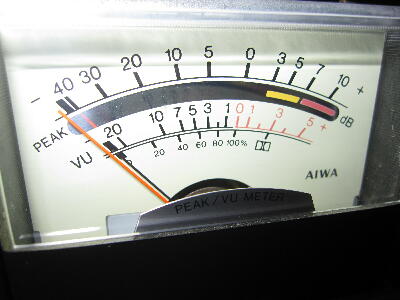

”電源入りました テープ回りません” ジャンク H/Oにて￥２Ｋで購入 AIWAの独特なデザインの本機が目に止まった メータは２針で測定器のような文字板にミラーがついたもの 本体は持つとかなり重たく３ヘッド シングルキャプスタンではあるが普及機ではなさそうなので持って帰った
 |
|
|
|
|

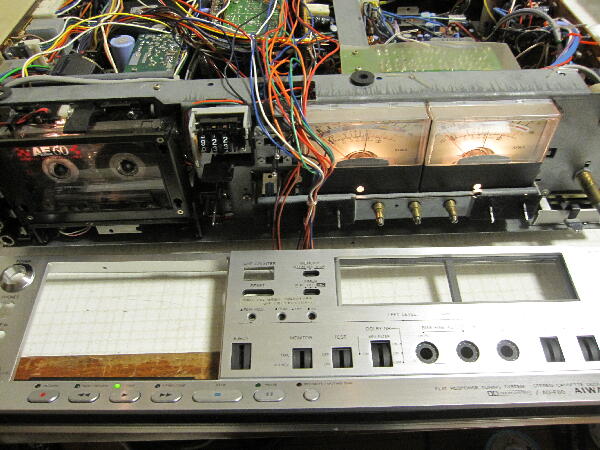

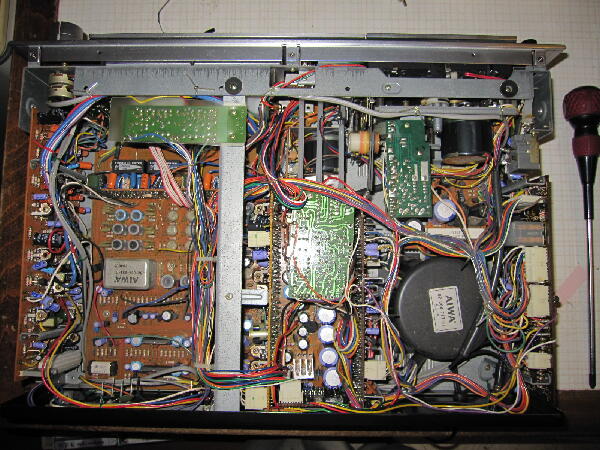

中を見てみる かなり詰まっていて配線がコネクタ ラッピング混在でメンテナンス性は悪くメカを取り出すのは大変そう

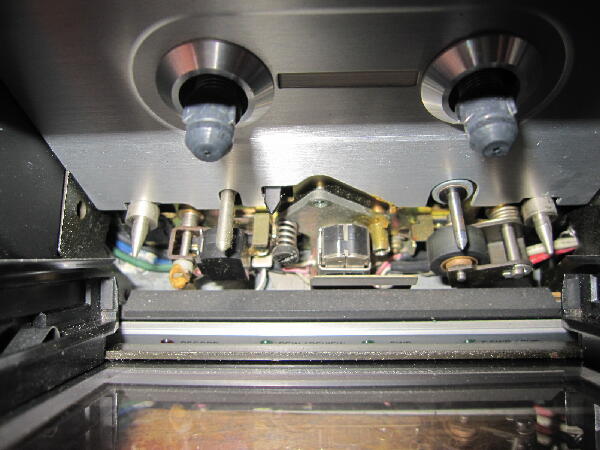

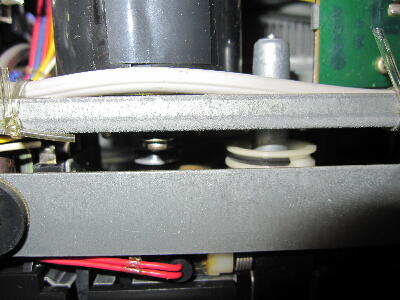

隙間からベルトが溶けて切れているのが見える
 |
|
|
|
|

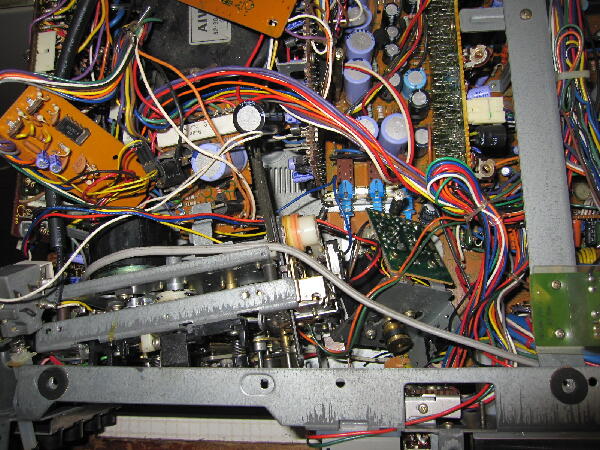

やはりメカを取り出すのは大変 初めての機種で効率の良いはずし方は分からず邪魔になる物を外していくとこうなった

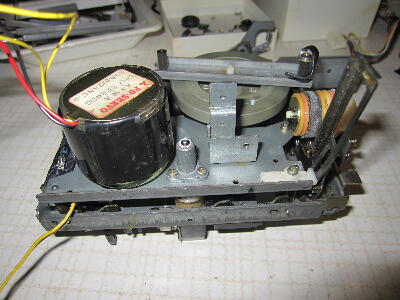

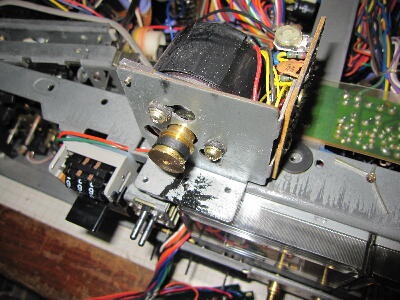

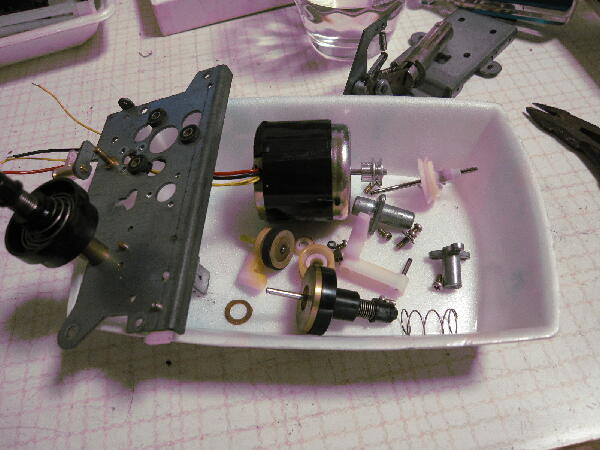

キャプスタンモータはメカ本体とは金具で繋がってはいるが別のような固定方法で元に戻すのは苦労しそう
 |
|
|
|
|

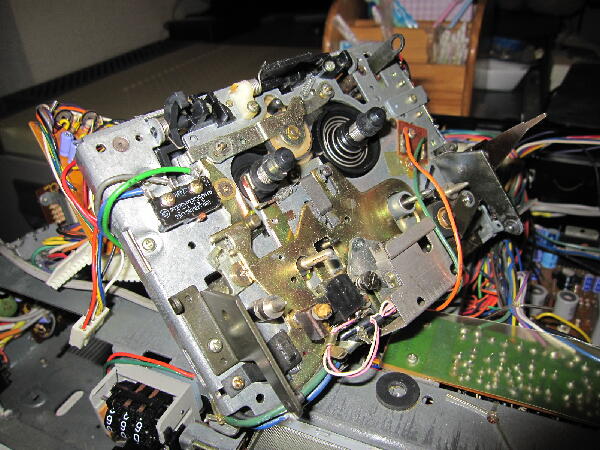

ここまでは出るがヘッドの配線が突っ張りこの状態でヘッドベースを外した ローラと鋼球を落さないよう注意
 |
|
|
|
|

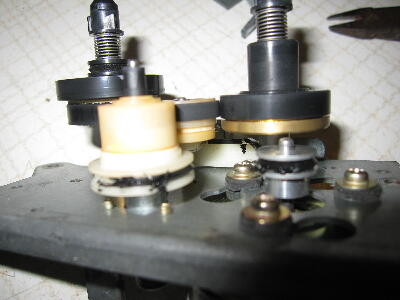

リールドライブのゴムも溶け出している
 |
|
|
|
|

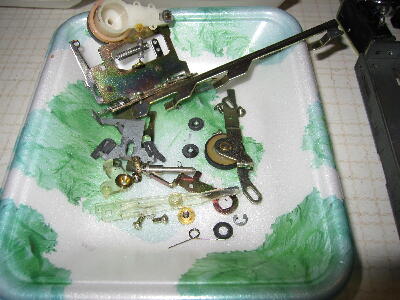

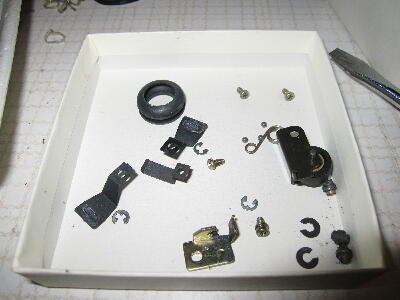

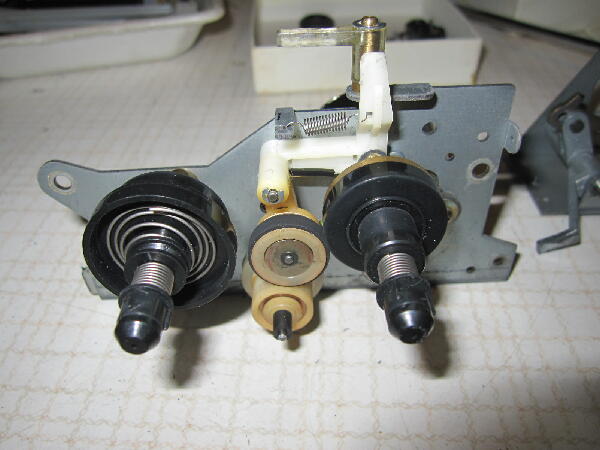

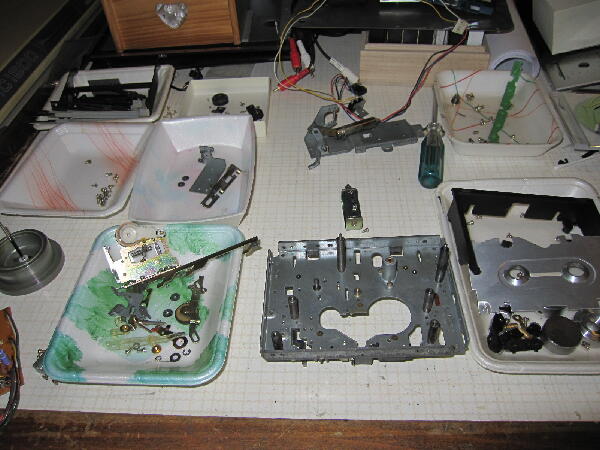

外せるところは外して構造を見てみた
 |
|
|
|
|

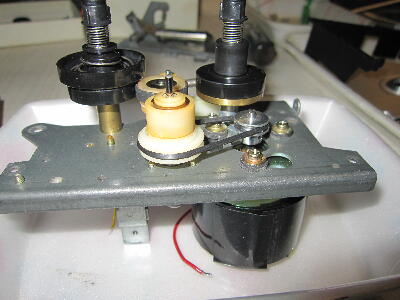

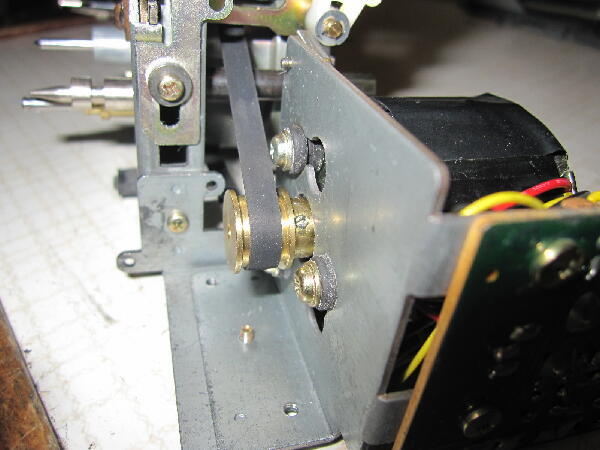

メカを仮組して合うベルトを探す φ65〜70が良さそう

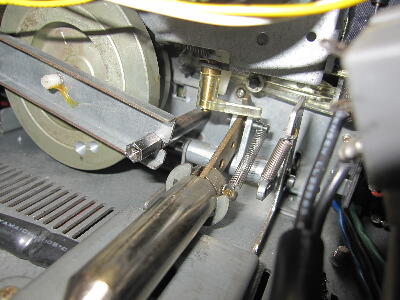

プランジャのレバー位置関係も確認
 |
|
|
|
|

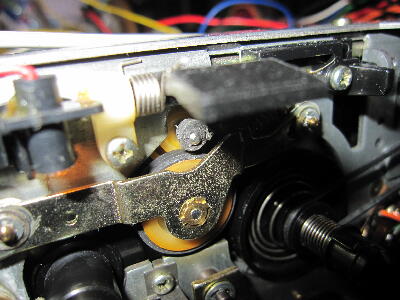

アイドラ駆動シャフトに付いていたゴムローラは溶けていたので仮のローラをつけて再生動作出来るか試してみた
仮ローラは芯が振っているが正常に音は出た 出力スライドVRはガリが酷いので修正しローラは樹脂を加工して作る予定
続く
 |
|
|
