2014/11/9
”右 音出ません バランスVR接触悪いです” ジャンク H/Oにて購入

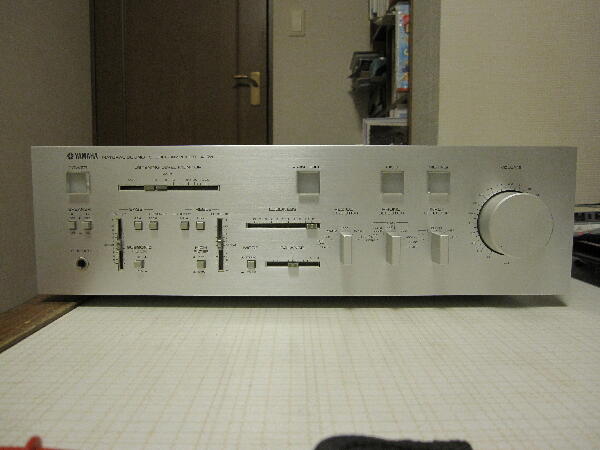

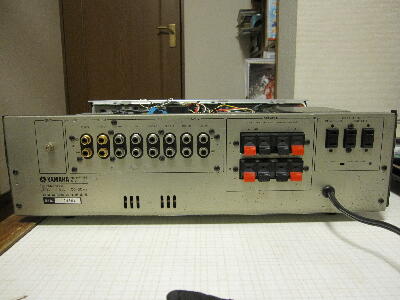

ヤマハの音が自分には合っているので中クラスではあるが持って帰った

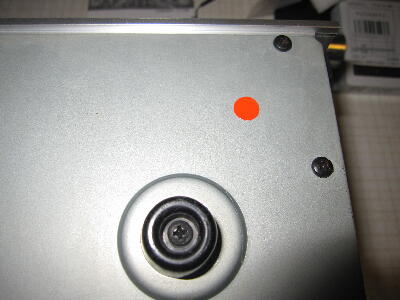

表示通り右は音が出ない 裏カバーにはカラーシールが張ってあったが何だろうか？
 |
|
|
|
|
左は音が出ているが小さくバランスVRを動かすと偶に大きくなる時もある 右は相変わらず出ない
SP出力は両チャンネルから僅かにDC漏れが認められるのでパワーアンプは正常そう

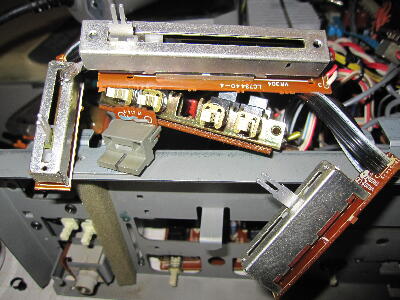

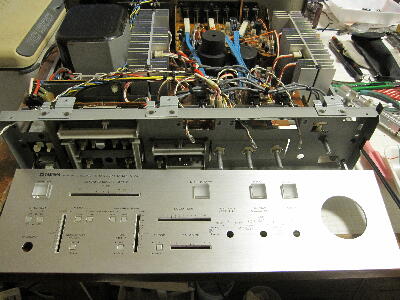

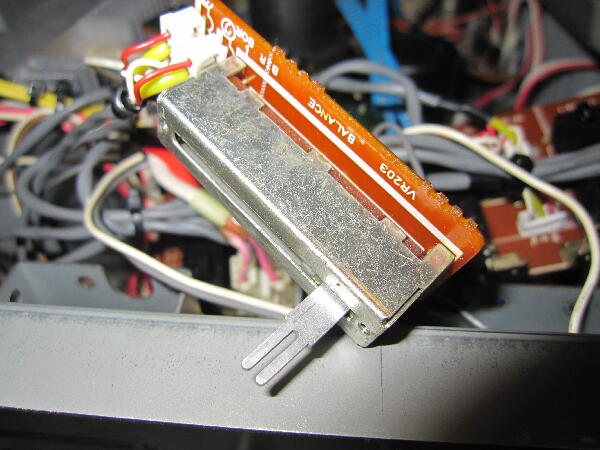

バランスVRが怪しいので外してみる
 |
|
|
|
|

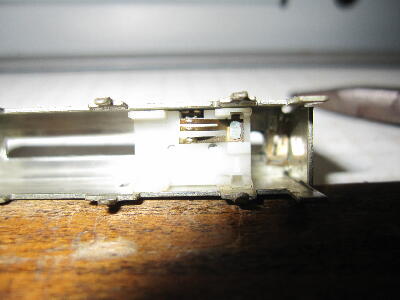

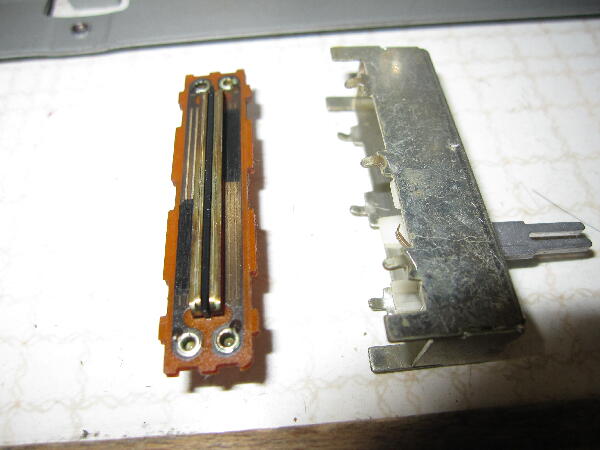

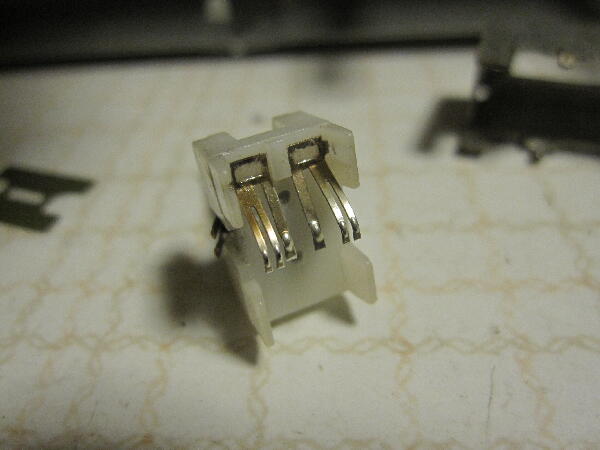

摺動部の方チャンネルが外れている カバーの内側に貼り付いていたが潰れずに無事だった
 |
|
|
|
|
接点復活剤を吹いたらしく中までベットリしていたので樹脂の劣化が起き電極部カシメが取れて外れた様だ
アルコールで脱脂してアロンアルファで固定

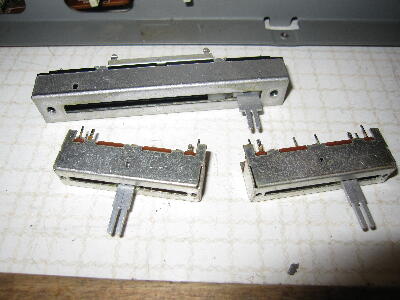

他のスライドVRも外し掃除とカシメ部を確認しておく
 |
|
|
|
|

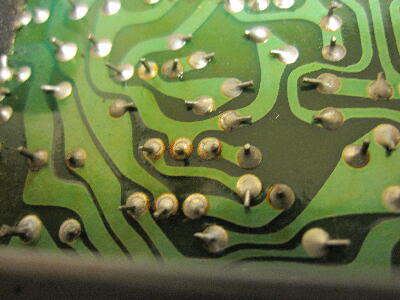

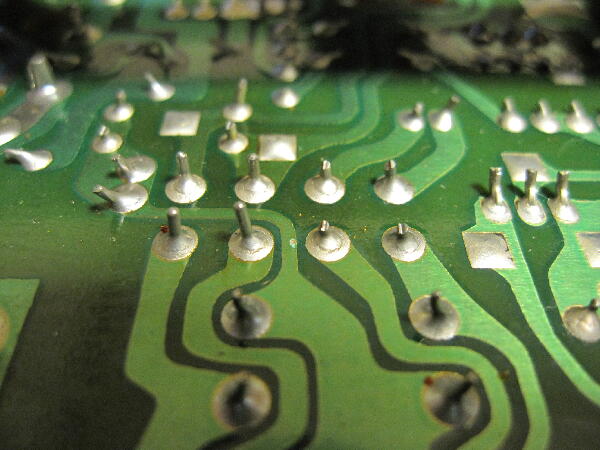

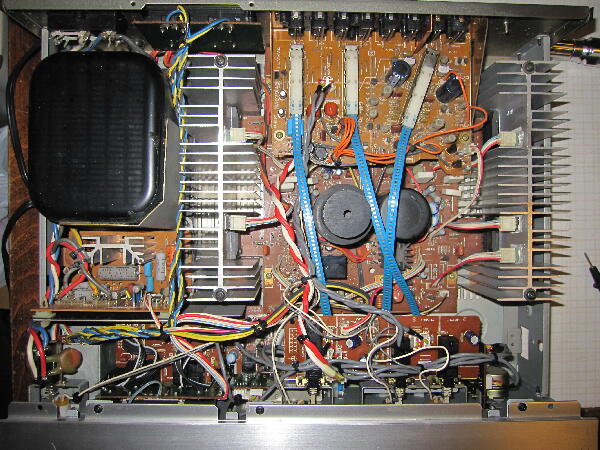

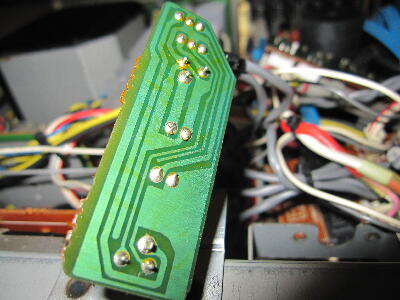

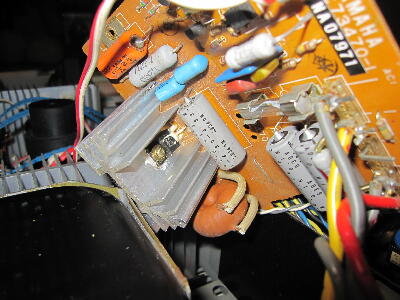

パワーアンプ基板には多くのハンダクラックが起きていたので修正
 |
|
|
|
|

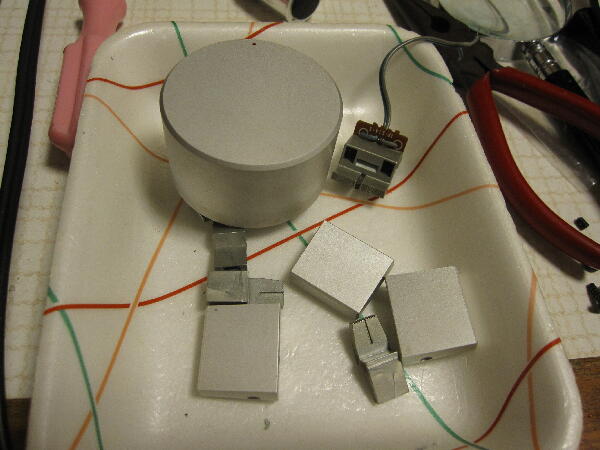

ツマミは外して水洗い
 |
|
|
|
|

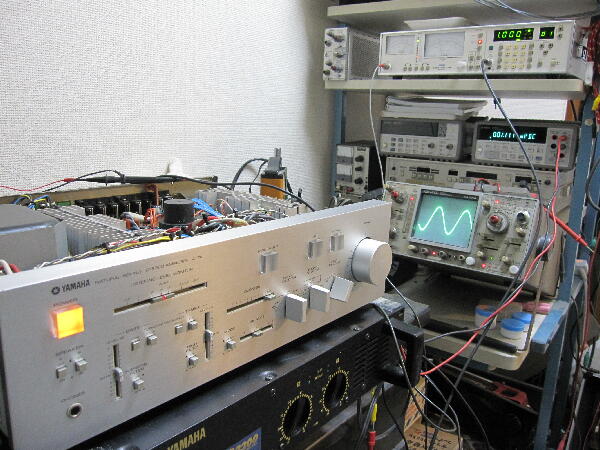

動作確認
音が出なかった右は出る様になりバランスVRは良くなった

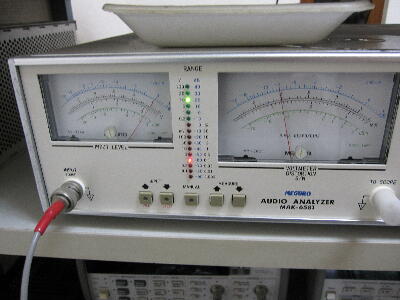

トーンの動作も正常 歪は1KHz 16W時 左右共約0.04%で特に問題は無い 左右で放熱器の温度差がありアイドルの調整をしようとして大失敗
 |
|
|
|
|

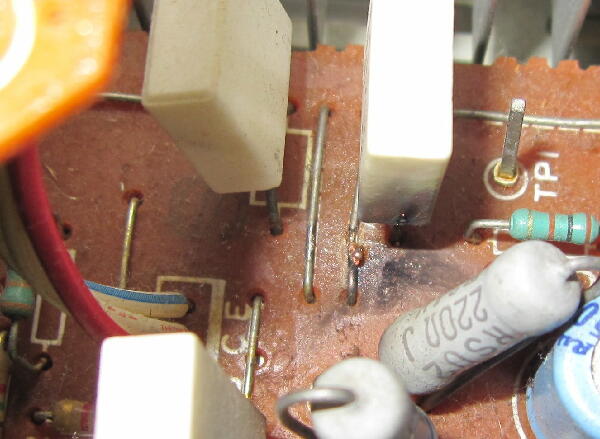

デジボル テストクリップで抵抗を摘もうとして隣とタッチ バシッ！と大きな音がして電源が落ちた

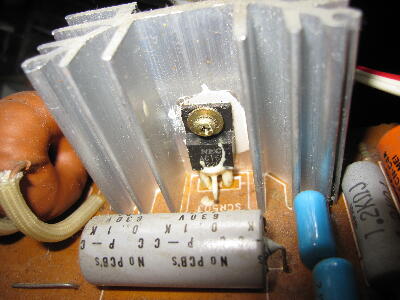

ヒューズは切れていないが電源が入らなくなった トランス1次に電圧が掛かっていないので追っていくとトライアックが1次にシリーズに入っており位相制御している様でこのトライアック （NECのAC16D）を飛ばしたらしいので外してみる
続く
 |
|
|
