2015/4/20
兵庫県 F様修理依頼品

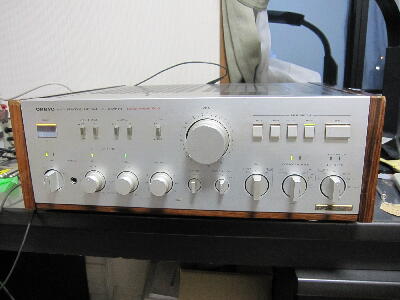

”現在使用のオンキョーインテグラ８２０ＧＴＲアンプのスピーカーとヘッドホンからの音が、同じように先月３月からＬチャンネルが出なくなり、
現在はＬＲ鳴りますが、Ｒチャンネルがビビリます。また２０〜６０分の間Ｌチャンネルから時々出なくなります。”との事

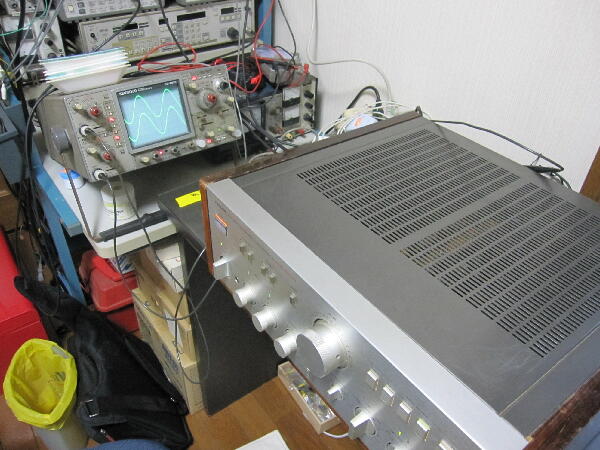

電源を入れて動作確認
両ch音は出ているがセレクトSW切り替えでガリが出ておりソフトネスSW切り替えでも酷いガリが出る
又ボリュウムではR CHの変化が滑らかではなくL CHに比べステップ的に変化する
 |
|
|
|
|

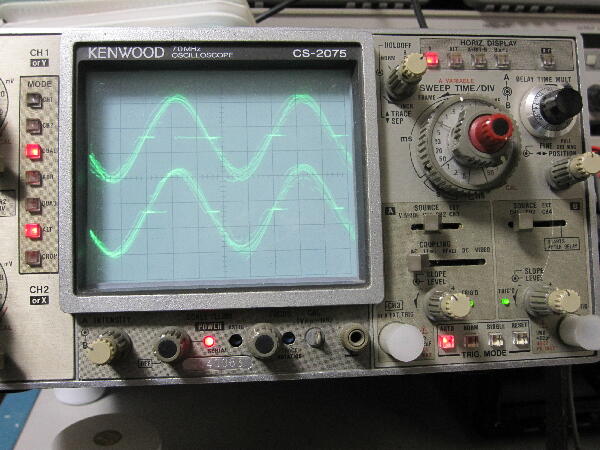

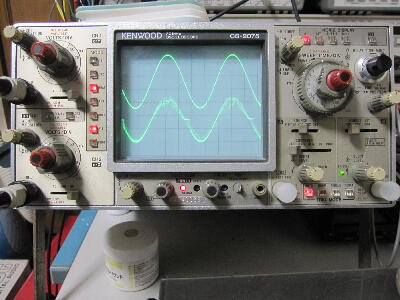

ソフトネスSWを切り替えると信号源SのIN波が激しく乱れセレクトSWでも乱れる
 |
|
|
|
|

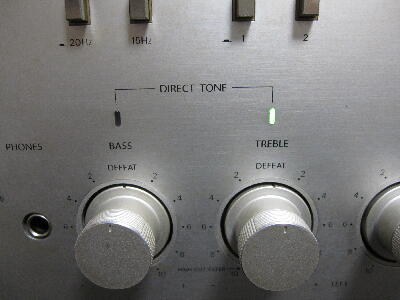

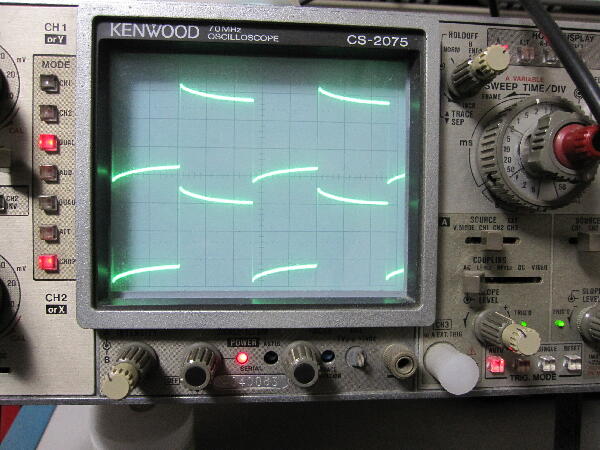

トーンTREBLE センター（ディフィート）ではハイ上がりとなりMAXとすると一目盛りずれている

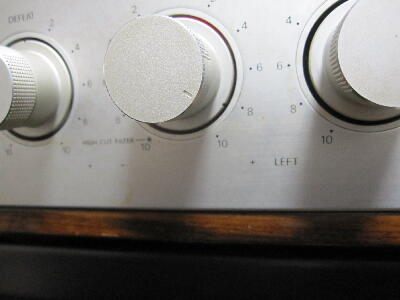

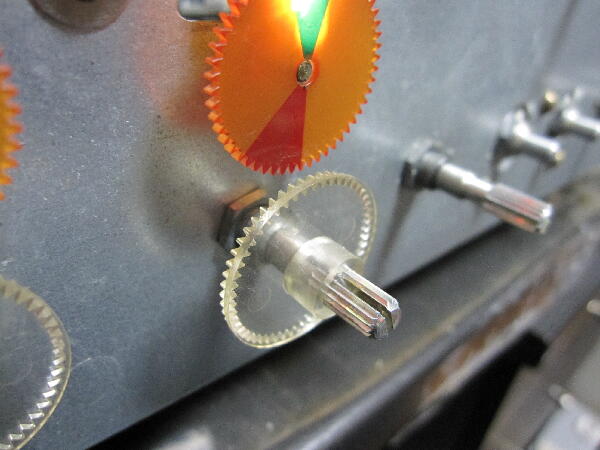

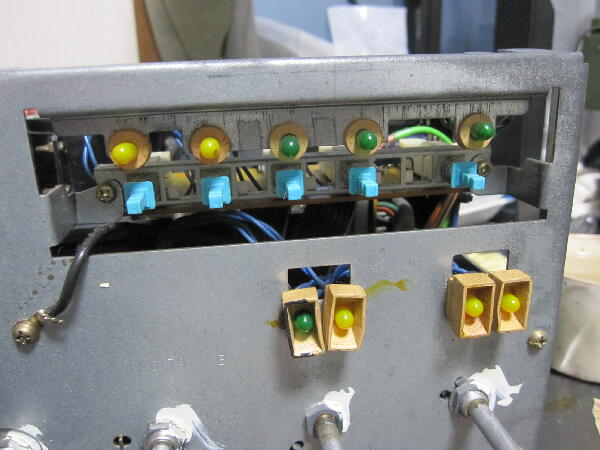

ツマミの挿入位置がずれ表示フィルターの位置もずれていたので修正
 |
|
|
|
|

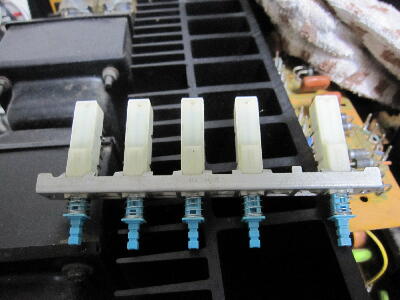

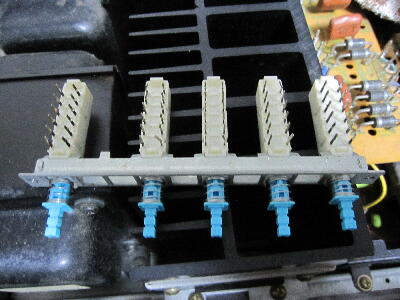

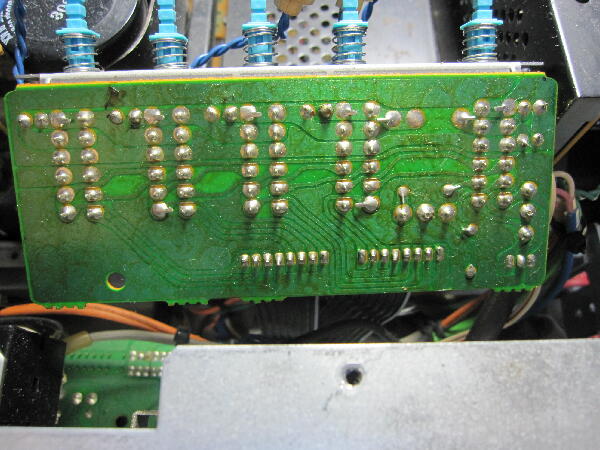

セレクトSWを取り外し
 |
|
|
|
|

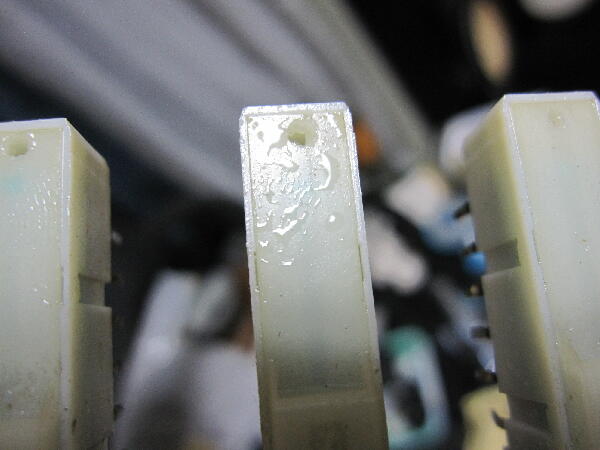

SWは接点復活剤を吹いたのか外も内部もベトベト状態
接点復活剤は一時しのぎで悪くすると経年変化で樹脂が劣化して割れたりするのでやめたほうが良い
 |
|
|
|
|

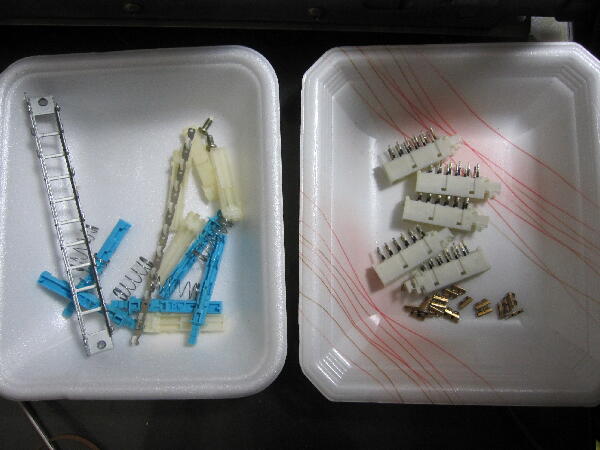

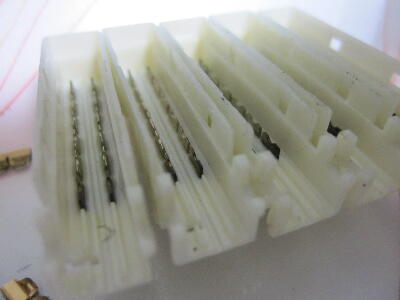

スイッチはばらして洗剤で接点復活剤を洗い落として黒くなった電極は磨いておく
 |
|
|
|
|

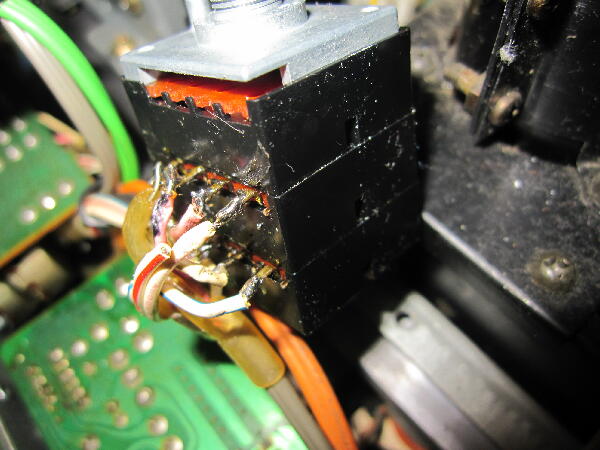

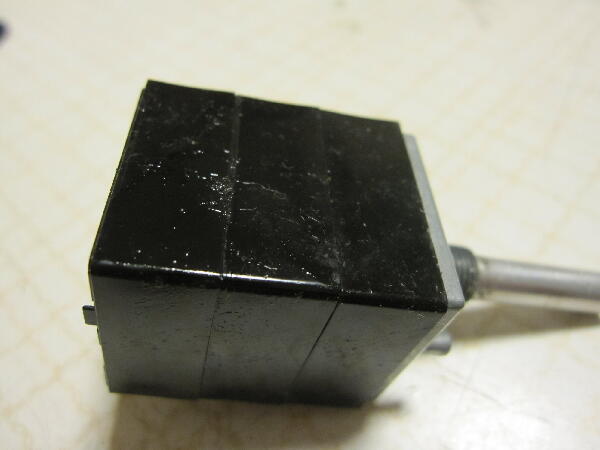

ボリュウムも接点復活剤でベトベト状態

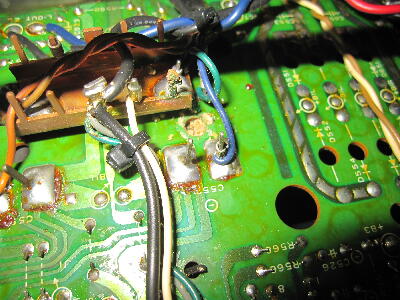

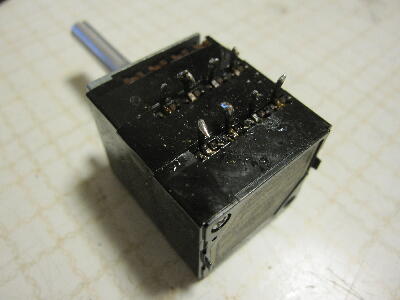

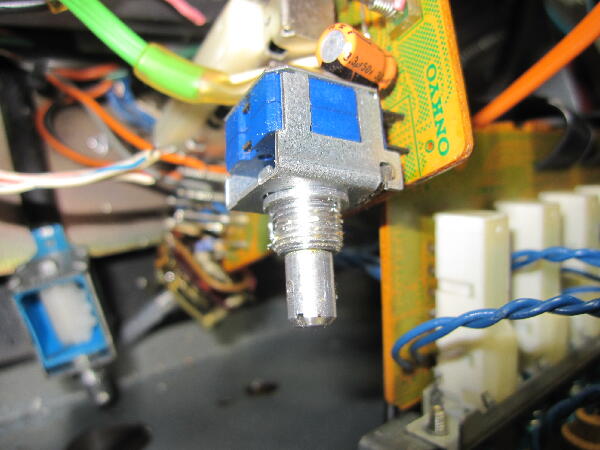

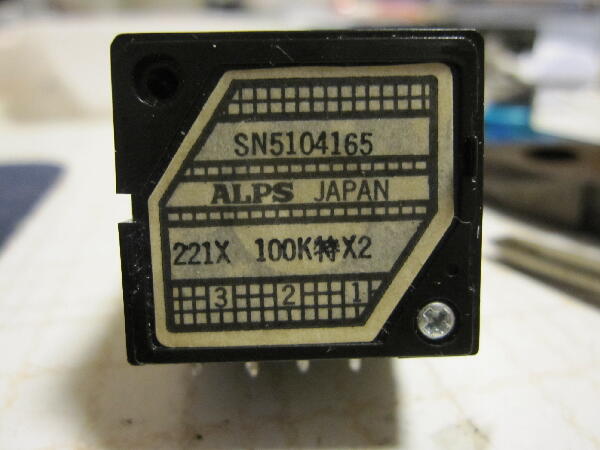

ボリュムは交換されているようで基板付けタイプのアルプスRK27型となっている 細いリードに電線をハンダ付けしてあるので無理な力が掛かると折れそう 交換した人には悪いが樹脂カバーを溶かしハンダ付けは綺麗ではないのでプロでは無さそう

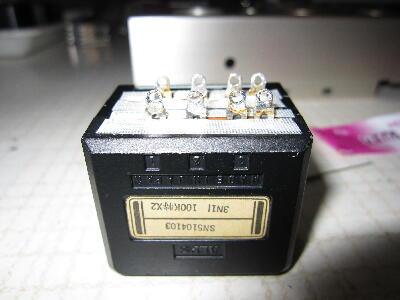

本来はこのタイプのはず
本機に付いていたものは基板付け用なのでリードは細い
 |
|
|
|
|
ボリュウムのカバー締め付けビスが1本付いていない この作業したのはどんな人なのか？

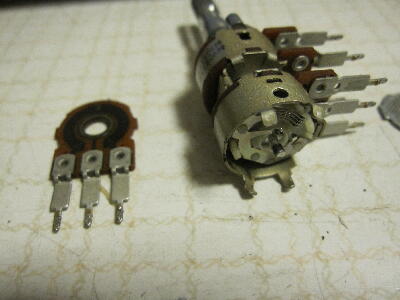

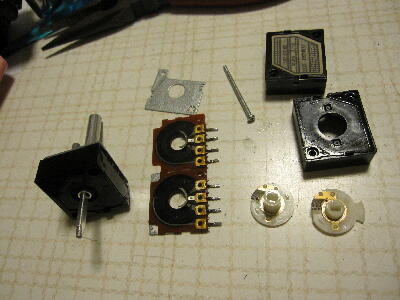

之も接点復活剤で中もベットりしている 拭き取り接点グリスを塗っておく

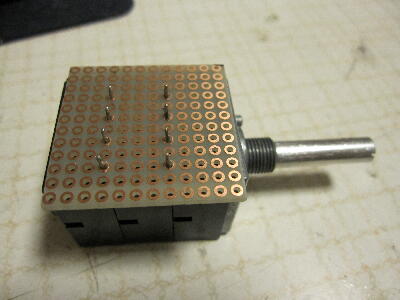

リードの補強のため基板を付けておく
 |
|
|
|
|

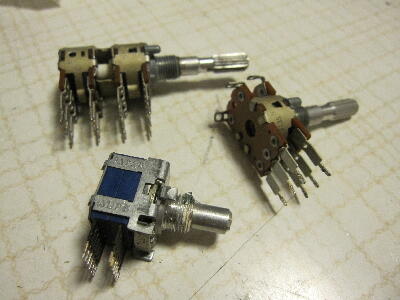

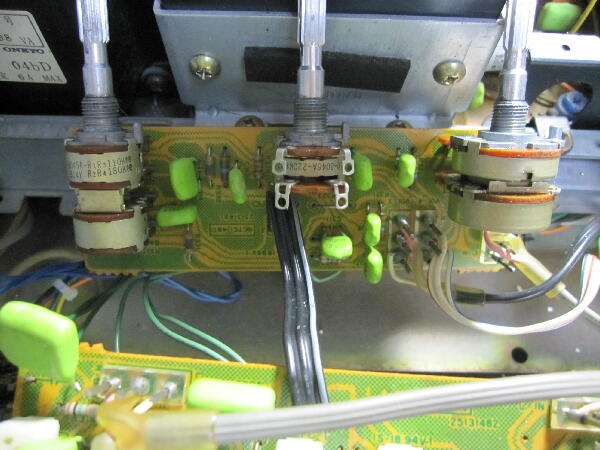

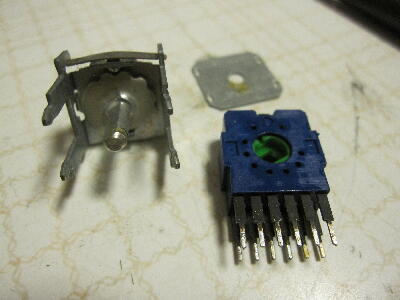

トーンボリュウム、ソフトネスSWに問題がありそうなので取り外す
 |
|
|
|
|

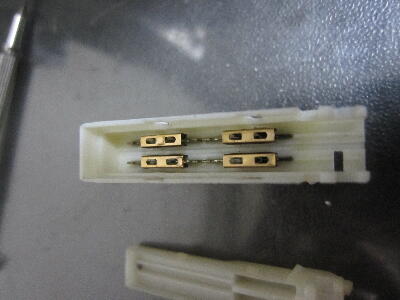

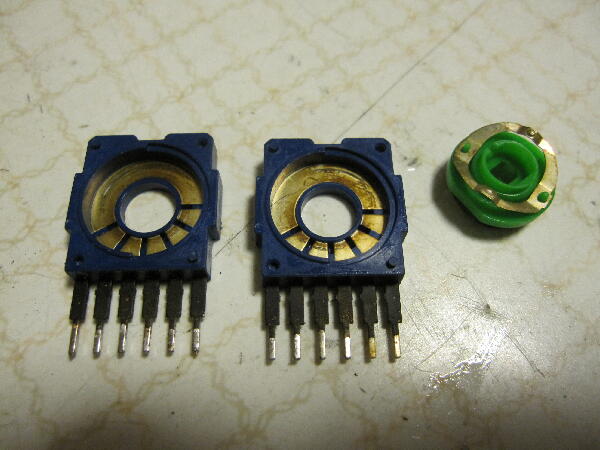

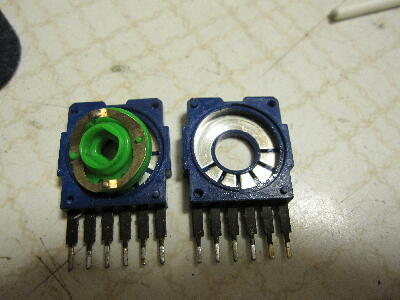

スイッチの中はかなり変色しているので掃除
 |
|
|
|
|

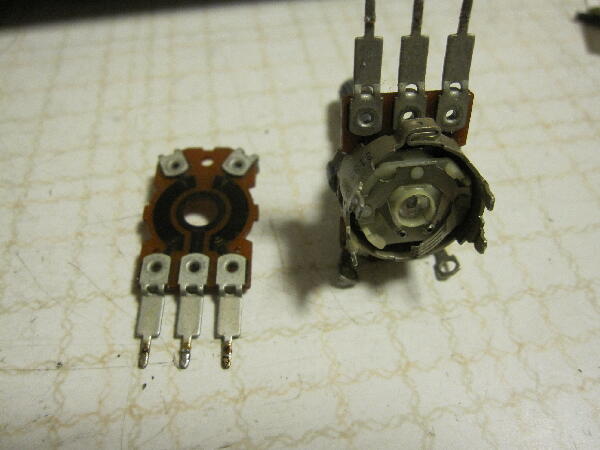

ボリュームも摺動部を掃除
 |
|
|
|
|

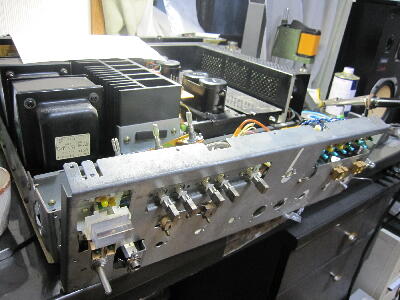

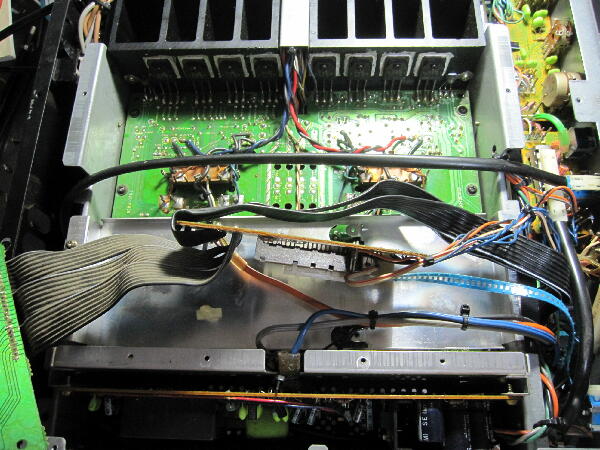

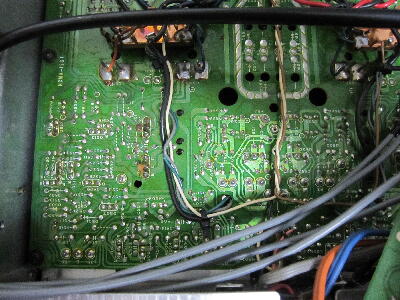

ハンダクラックが起きているか裏フタを外して確認

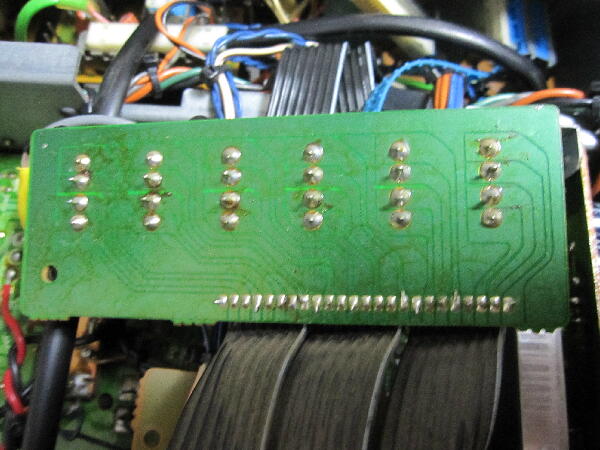

入力セレクト基板を外さないと基板は見えない
ハンダクラックは見当たらなかったが念のため発熱しそうな足を追ハンダしておく

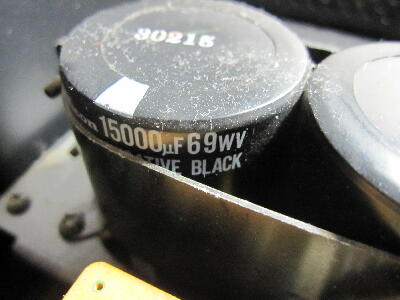

左チャンネルのマイナス電源ケミコンから液漏れしている
 |
|
|
|
|

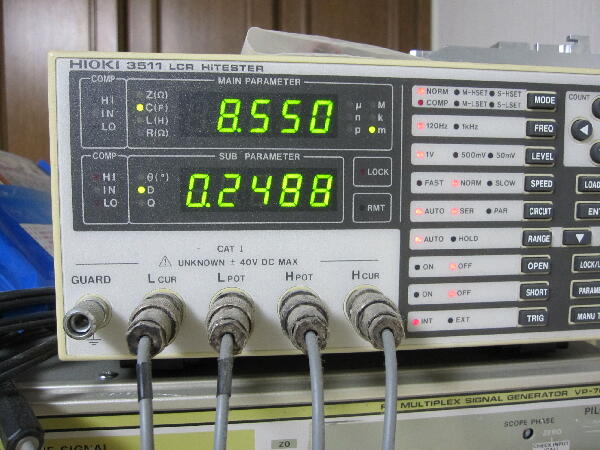

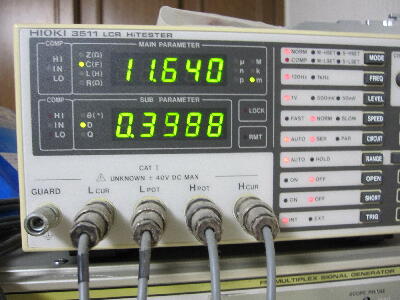

15000μが8500μと半分程に容量抜けしている
液漏れしていないケミコンも11600〜12000μと低下気味
交換した方が良いだろうがケミコン足が特殊で銅バーにコモンがハンダ付けしてあるので外すのは大変そう
現状を依頼者に連絡してケミコンは1本4,500円ほどするので交換するか相談
続く
 |
|
|
