2015/6/4
”AMが受信出来ない” 兵庫県 F 様修理依頼品
PD-9010Xと一緒に送られてきた
 |
|
|
|
|

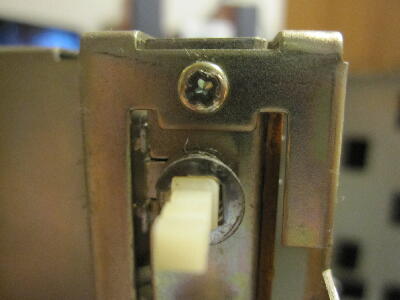

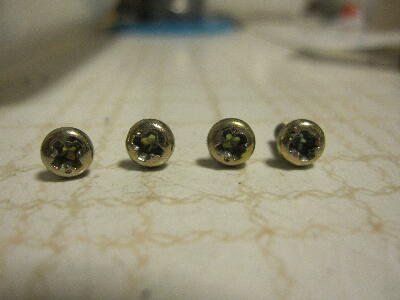

AM,FM切り替えSWの接触が不安定 SWを外そうと見ると取り付けナベビスの頭を4本共ナメている

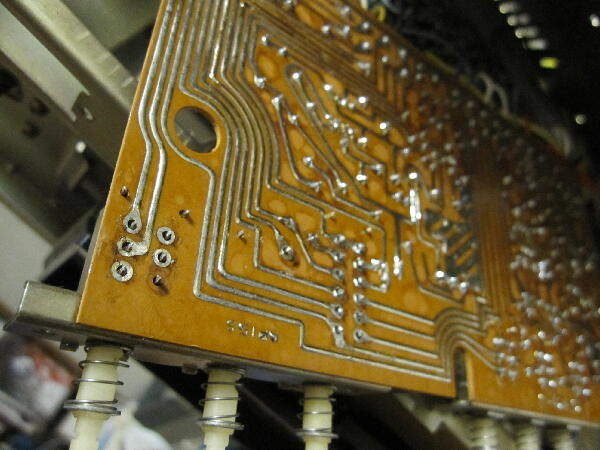

外そうとした跡があるが基板パターンには跡は無さそうに見えるが…？
 |
|
|
|
|

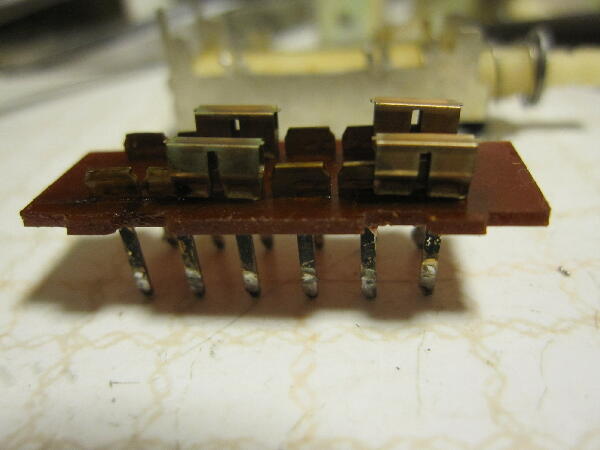

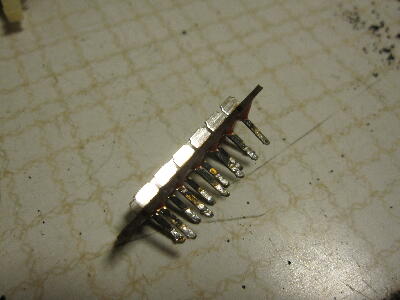

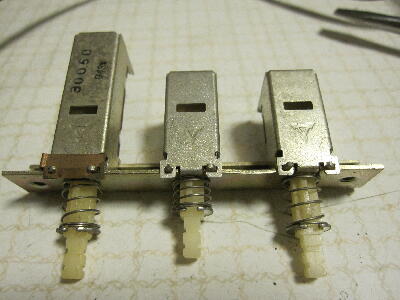

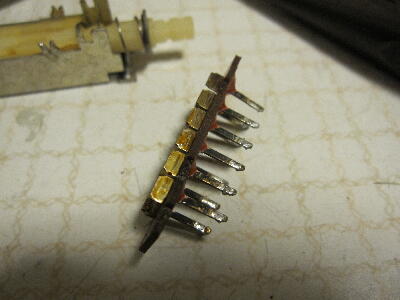

切り替えSWを取り外して接点を掃除する
 |
|
|
|
|
グリスが乾きねっとりしている
 |
|
|
|
|

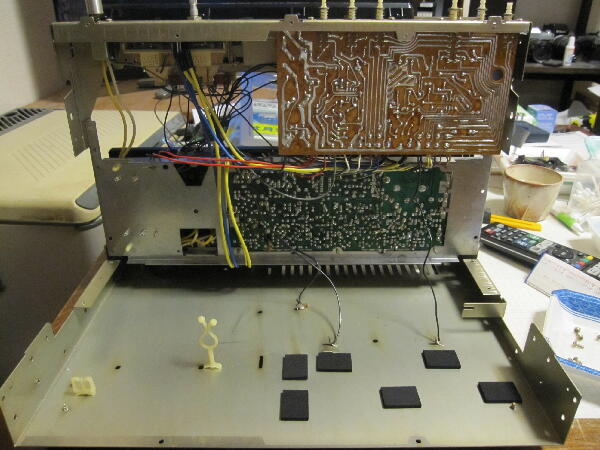

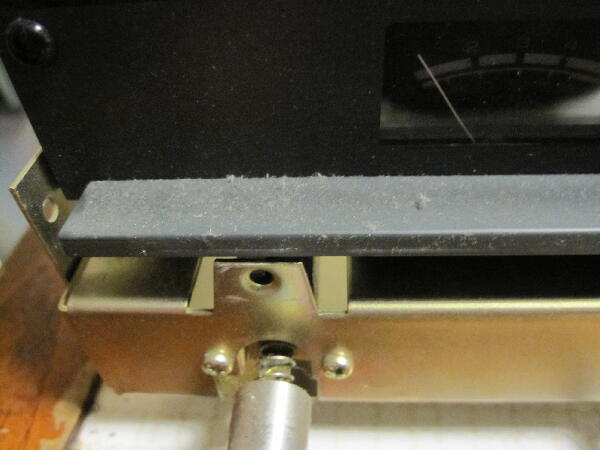

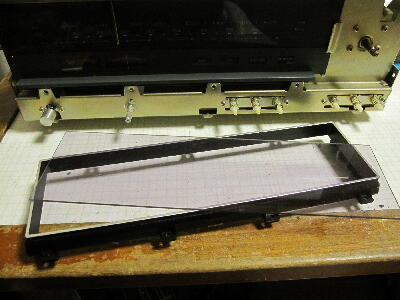

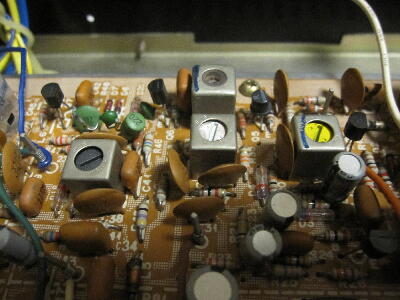

埃が目についたのでカバーを外し掃除
 |
|
|
|
|

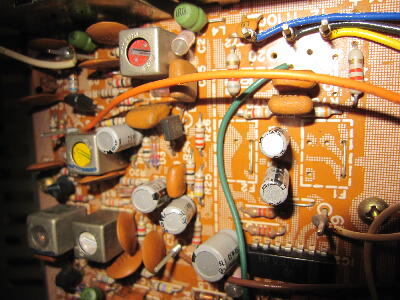

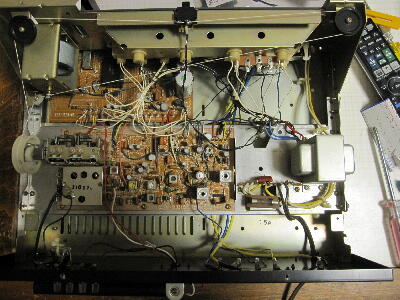

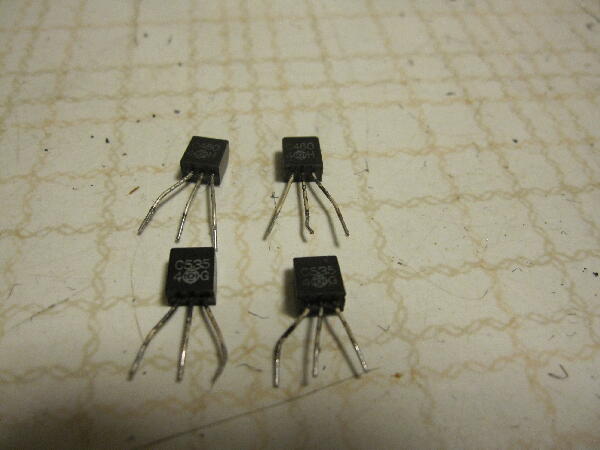

IF段TRの足が黒くなっている 動作はしているが念のため代用品に交換
 |
|
|
|
|

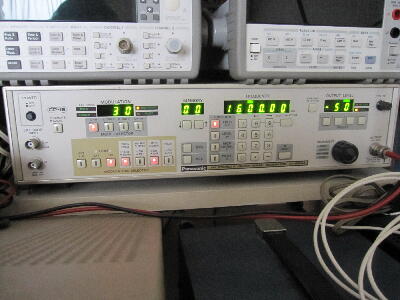

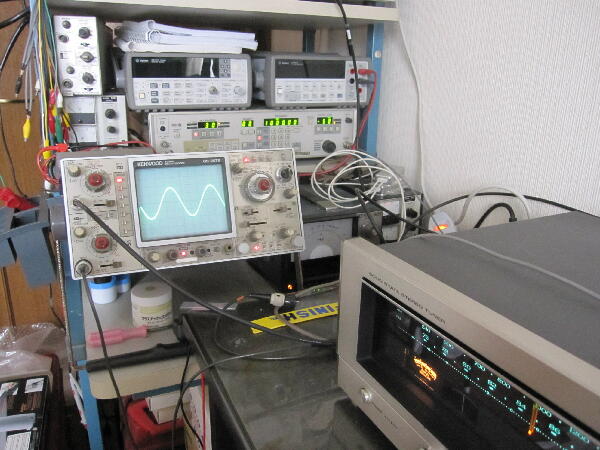

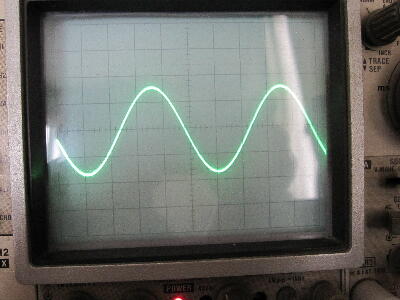

信号発生器で 540KHｚ,1000KHz,1600KHｚ 1KHz 30%変調波を入れてみる
綺麗に検波されている （歪約 0.4%）
 |
|
|
|
|

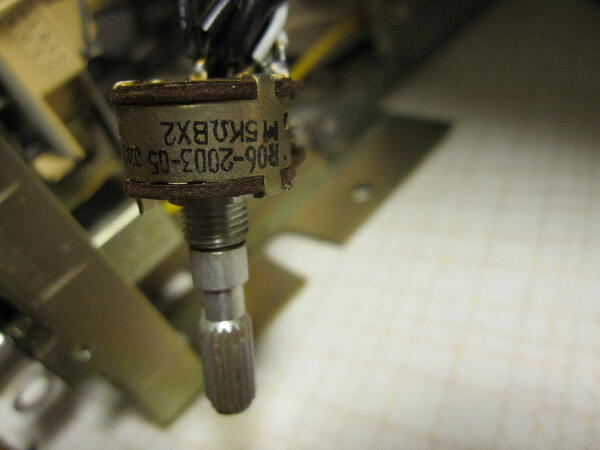

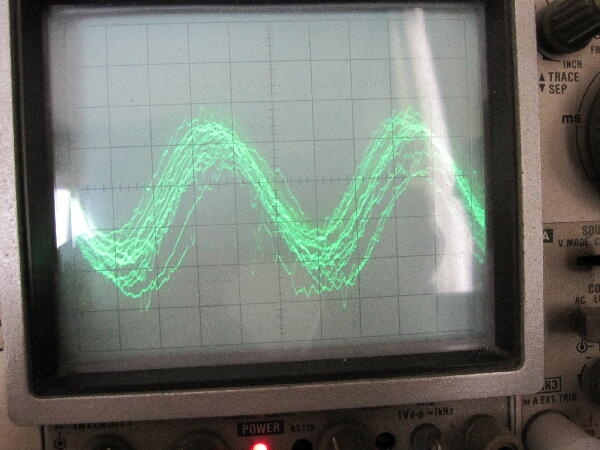

ここで問題が LchレベルVRにガリが出るのと時々ブツブツ音がする

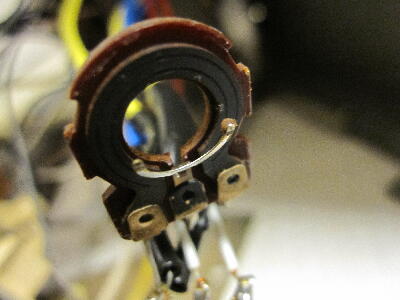

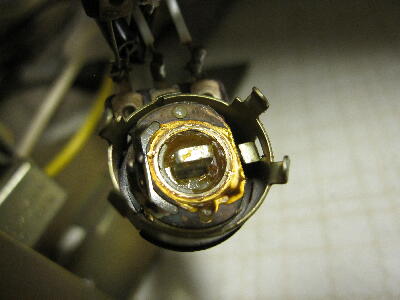

ボリュウムを分解掃除 中のグリスはねっとりして接触は悪そう
 |
|
|
|
|

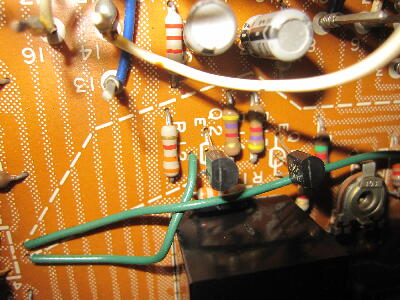

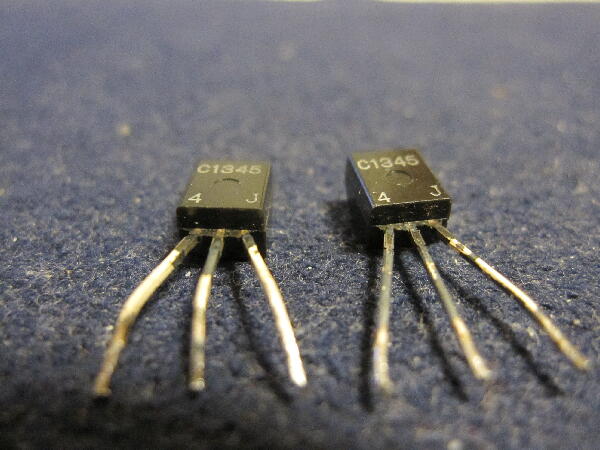

音声出力段のTRの足が黒くなって足間まで成長している これが原因と思われるので代用品に交換
 |
|
|
|
|

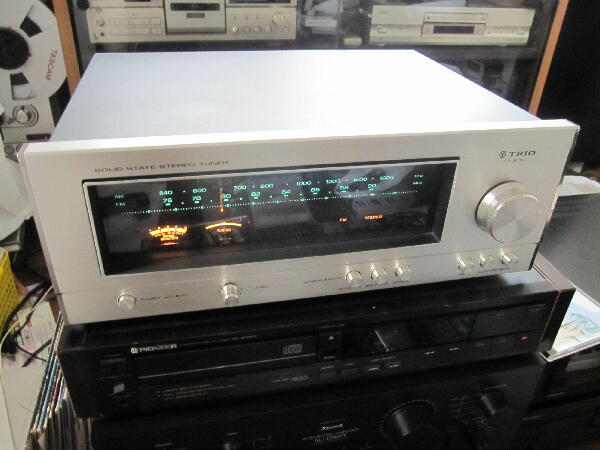

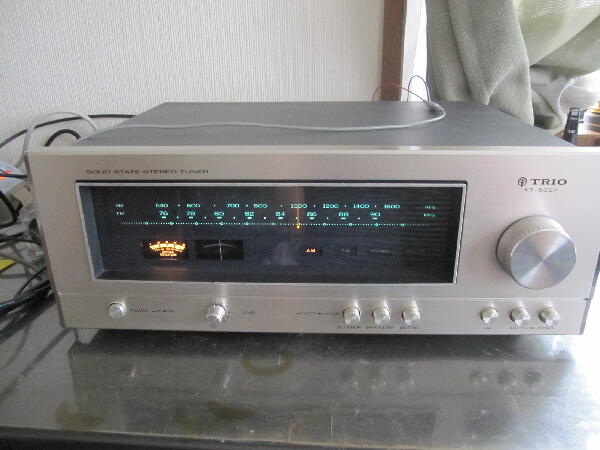

| 一通り確認したので AMとFM 放送波を受信して音出し |
|
|
