2015/10/14
”ヤフーオークションで動作未確認を購入 動作確認の結果CDを認識しない ピックアップレンズが無くなっていたので他機種のレンズを付けたところ極たまに再生するようになりCDRが再生出来なかったのでトラッキングVRやフォーカスVR調整中VR横のジャンパー線にドライバーが触れ結果ピックアップが外周一杯に移動しピックアップレンズが上にせり出す様になった 悪足掻きでCXA1081 ICを替えてみても変らなかった”
大阪府 Y 様修理依頼品 弄って壊した場合専用ICなどが壊れると修理出来ない事も考えられる

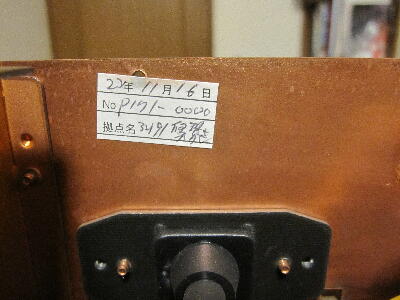

また本機は何回も修理を受けている
 |
|
|
|
|
電源を入れて見ると蛍光表示管は点灯せずトレーの開閉など何も動作しない
お聞きした症状からは±電源の不良に思えたが実際はもっと重症かも？まず電源を調べる
マニュアルは無いので基板シルク文字を頼りに±5V、

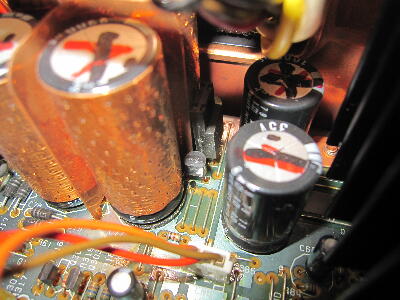

±10V、±12Vを見ると+5V、－12V及び±10Vが不良

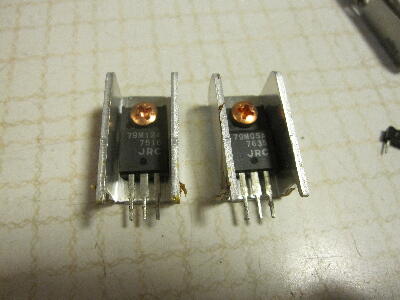

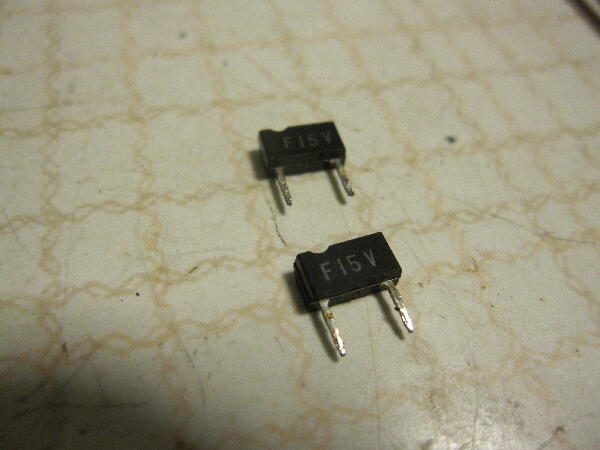

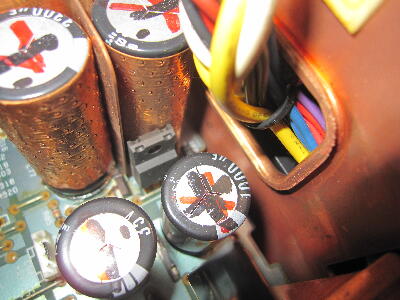

保護素子が断線 タッチした時に切れたと思われる 三端子が多用されている 念のため外して壊れていないか確認 幸い三端子は無事
 |
|
|
|
|

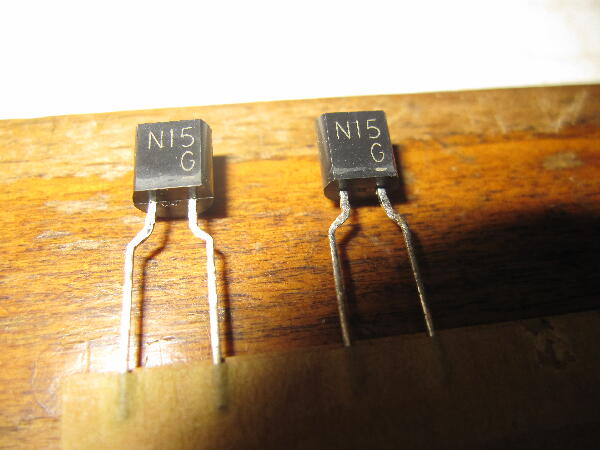

手持ちのロームの保護素子に交換
 |
|
|
|
|

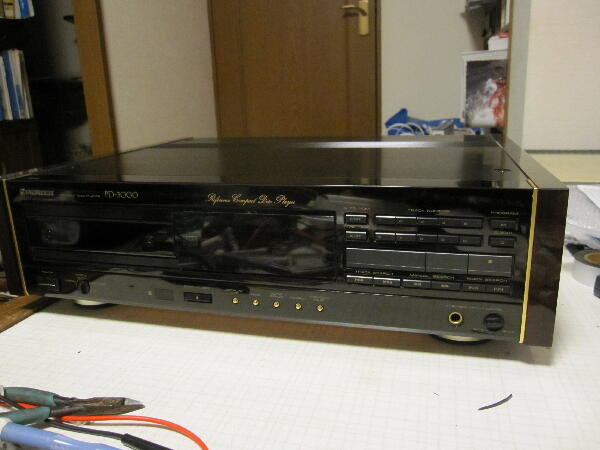

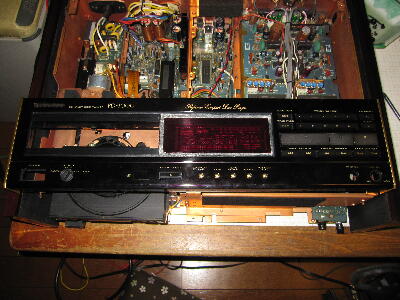

保護素子交換で電源が復活して蛍光表示管は点灯しトレーの開閉も出来る様になった

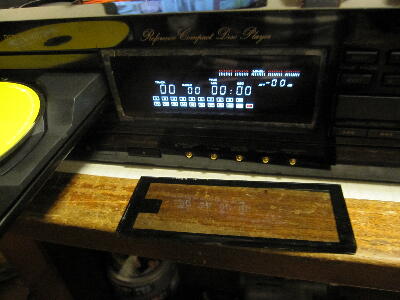

思ったより軽症で運が良かった 表示部のアクリルスモークが取れてきた
 |
|
|
|
|

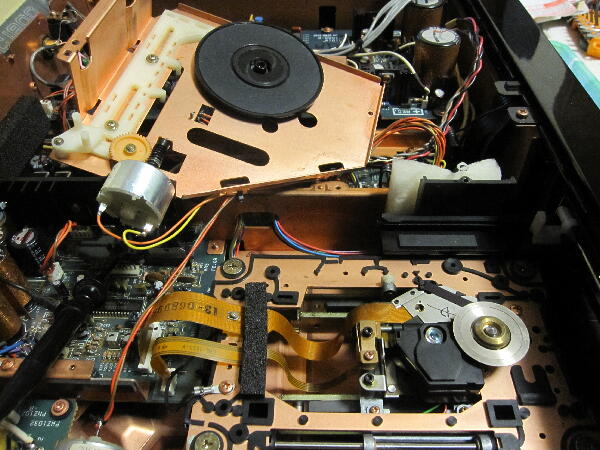

再生動作は出来ないのでピックアップを外周へ動かそうとするとピックアップの動きが悪い 外周側に固くて動かない 輸送中に何か起きたのか？
 |
|
|
|
|

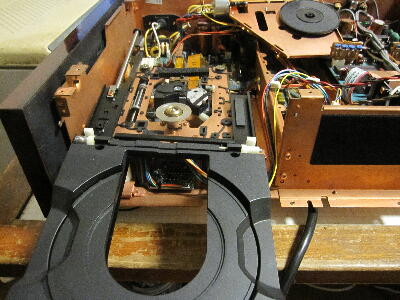

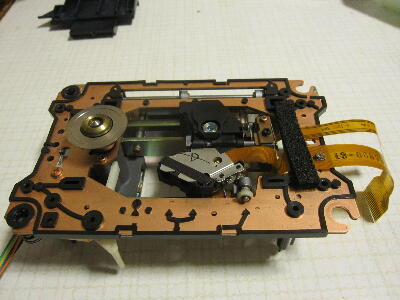

調べる為にメカを外す
貴重なピックアップなのでレーザの保護渡りをしておく 自分のものはあまりしないが…
 |
|
|
|
|

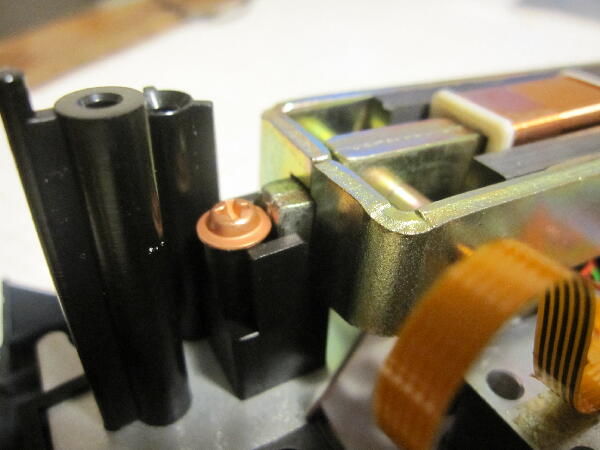

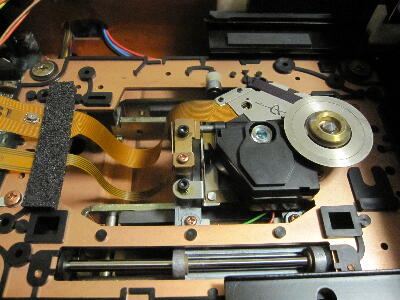

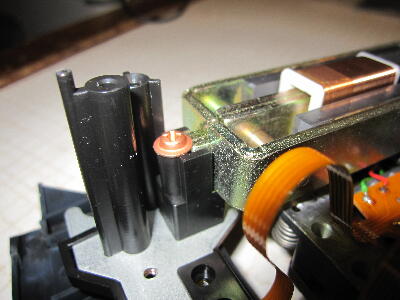

リニアモータのコアが押さえから外れている輸送中に衝撃で外れたのか？

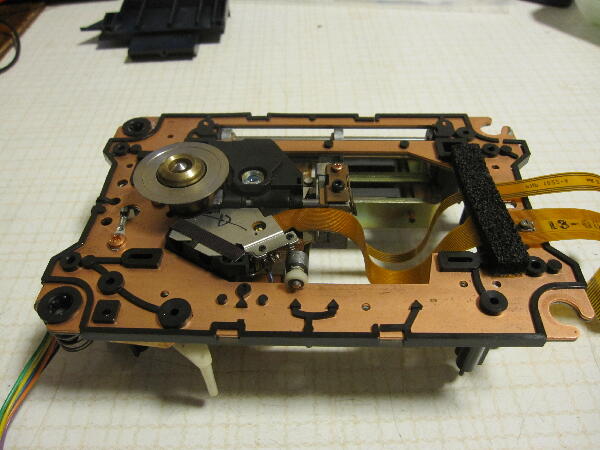

佐川急便で送られてきた 本来はこうなる 之で外周までスムーズになった
 |
|
|
|
|

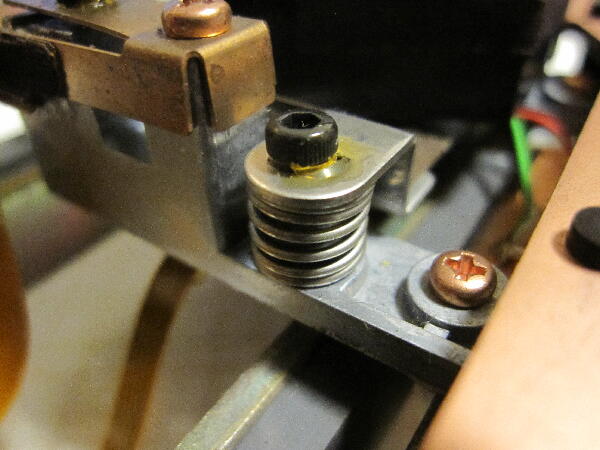

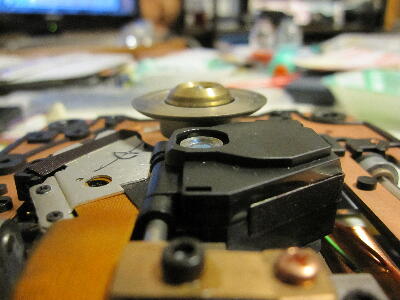

ピックアップも交換されているのか？ネジロックが剥がれている跡が在る 写真では分かりずらいが微妙に水平が出ていない様に見える
 |
|
|
|
|

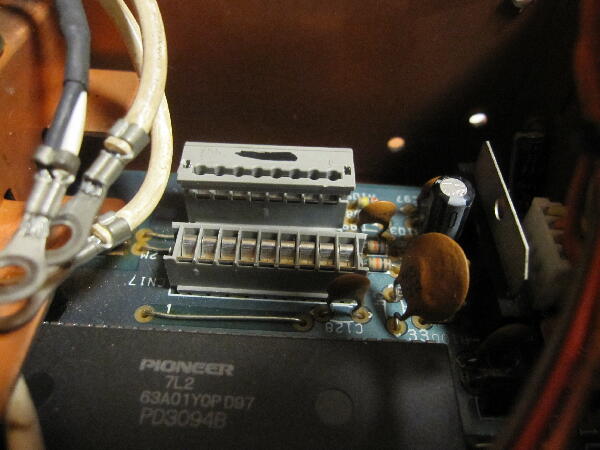

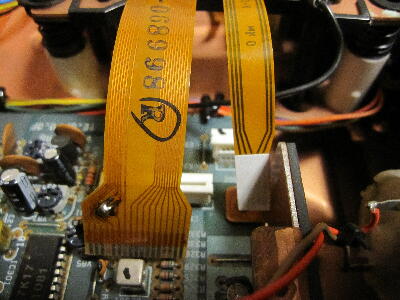

パネルを外す時ケーブルクランプが無いコネクタが見つかった
 |
|
|
|
|
自分のPD-3000の修理の時にピックアップを取りばらした機体の基板に同じコネクタが付いていたのでクランプを移植
前のサービス？修理の時に外れたのか ロックを外す時割ってしまったのか？
 |
|
|
|
|

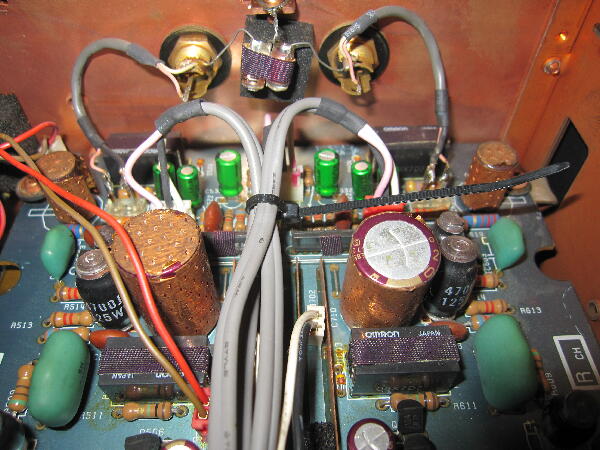

組み付けCDを入れると再生するようになったがヘッドフォンの音もライン出力もレベルが異常に低いD/A後のOP AMPまではそれなりにレベルは出ている アナログ基板も修理の手が入っている様だ 結束バンドやビスの浮きなど痕跡がある
 |
|
|
|
|

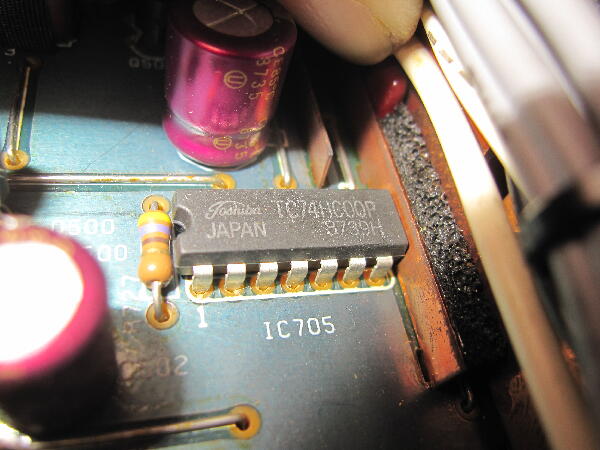

音が正常に出る時もあり出なくなる時は序じょに歪ながら小さくなっていく 左右同時なので共通項が怪しい 偶々74HC00の足を触った時回復する ハンダ面を見るため基板を外す
 |
|
|
|
|

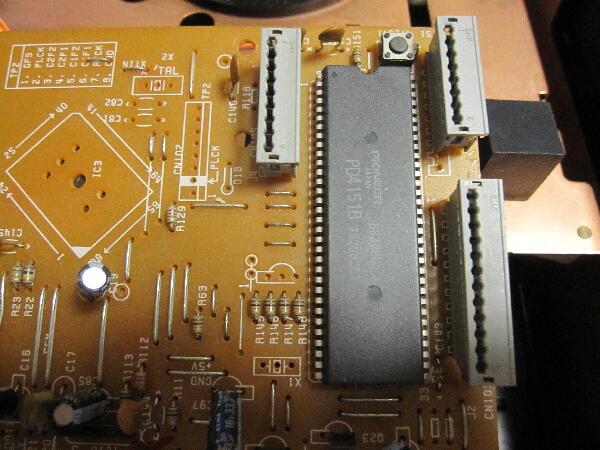

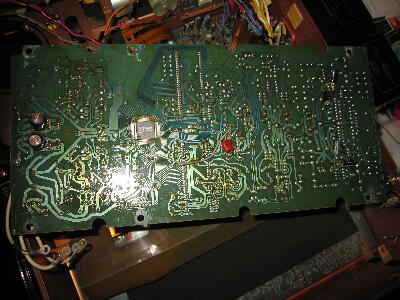

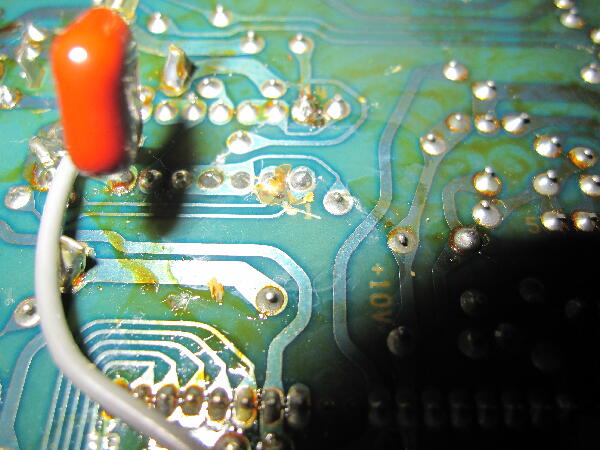

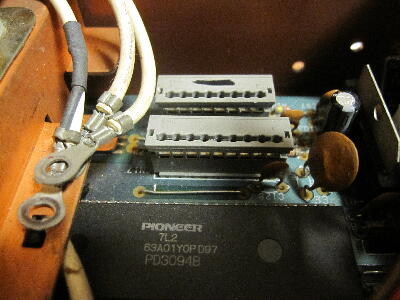

HC00の①ピンパターンがカットしてあり未処理となっている ①ピンがHレベルなら動作するのでオープンにすれば良いと思い処置したらしい TTLはオープンならHレベルとなるがCMOSなので未処理はまずい 不安定になるのは頷ける これは回路図が無いと思いつかないのでサービスが行ったのか？パターンを辿るとLSIに繋がっているのでLSIの不良なのかも？ここまでくるとマニュアルがないので分からない

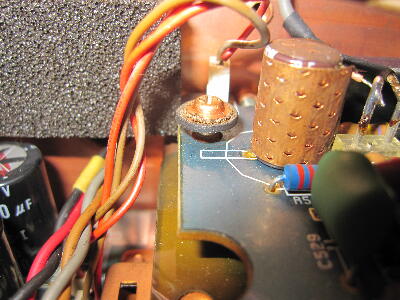

レベルを固定すれば動作はするのでプルアップ抵抗を付けておく
本機は色々問題を抱えていた様でサービスも苦労したと思われる 完治はしていないと思うが動作はするようになった |
|
|
|
|

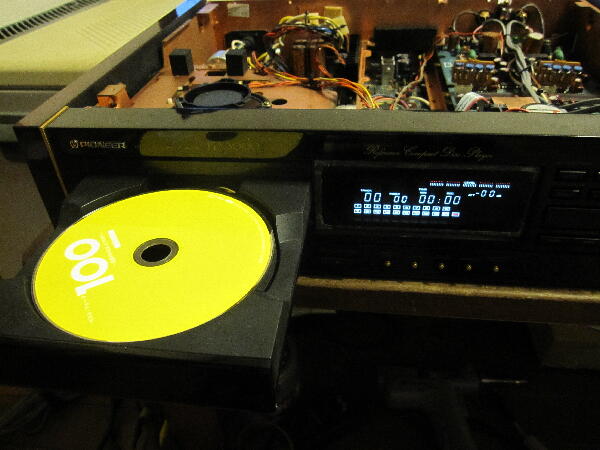

とりあえず安定して再生出来る様になった フォーカスオフセットVRなど調整でCDRも再生出来ている

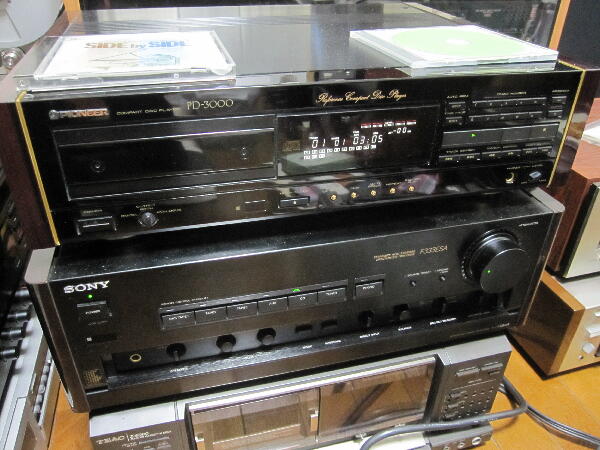

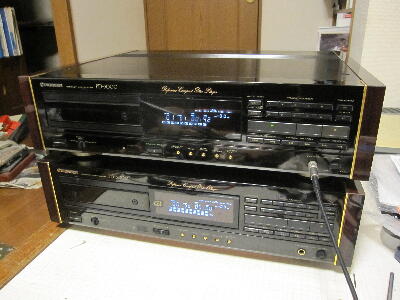

我が家のPD-3000（下）はピックアップを他機種のへたったものを無理やり付けたのでCDRの再生は不安定
音出しして二三日様子を見て返送
 |
|
|
