2016/1/26
大阪府 N 様 修理依頼品 ”2ヶ月程前に手に入れ動作していたが全く音が出なくなった”との事
自分が手に入れた同機はヒューズ抵抗が全て劣化して初めから音は出ていなかった やはりヒューズ抵抗の不良か？

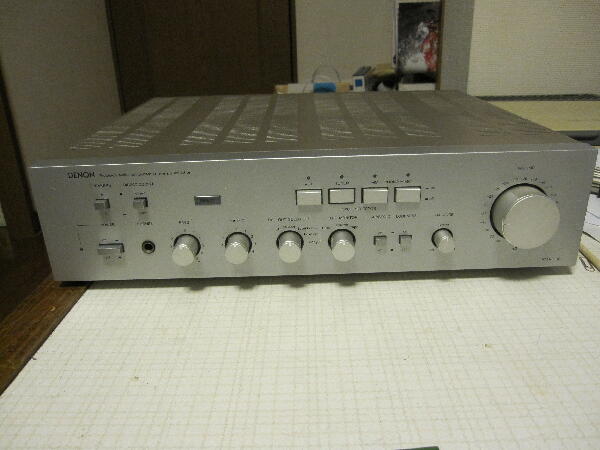

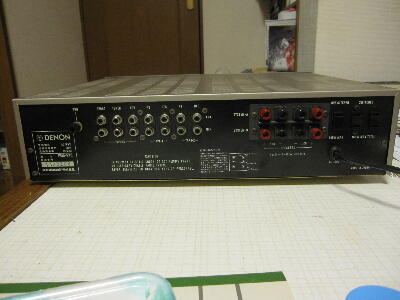

送られてきた機体は小さな傷はあるが綺麗な状態
 |
|
|
|
|

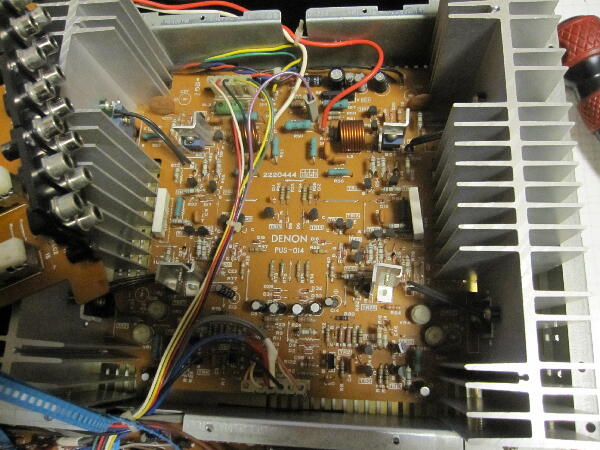

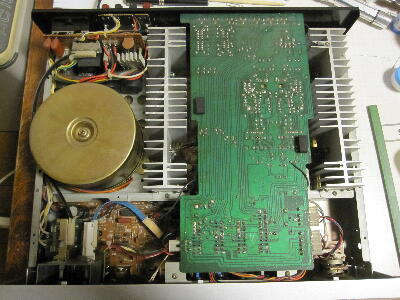

中を見てみる

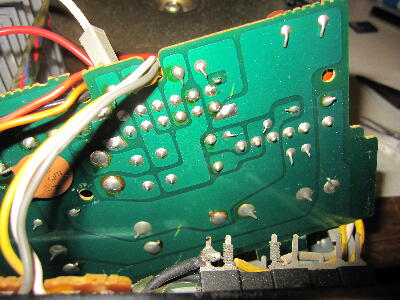

問題の抵抗を測ると抵抗値がほぼ全数断線に近い状態

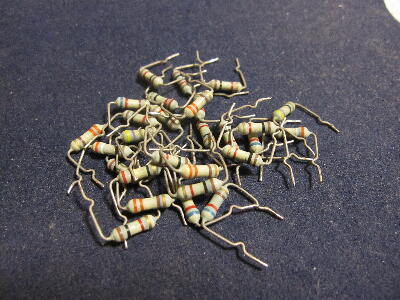

全部取り外し
 |
|
|
|
|
抵抗の交換で動作はする様になった

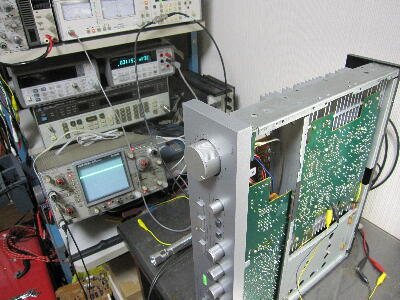

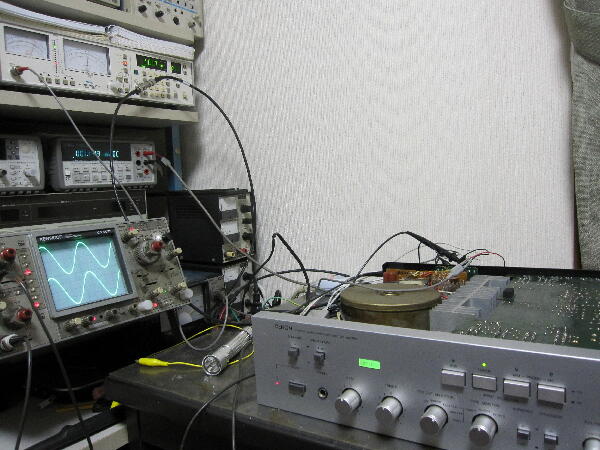

アイドルの確認と歪の確認 歪率がふらふら変動している
オシロの波形では殆ど判らないがリレーに軽く衝撃を与えると顕著になるのでリレーの接触不良が起き始めている様だ
またトーンVRのガリが多少出ている
 |
|
|
|
|

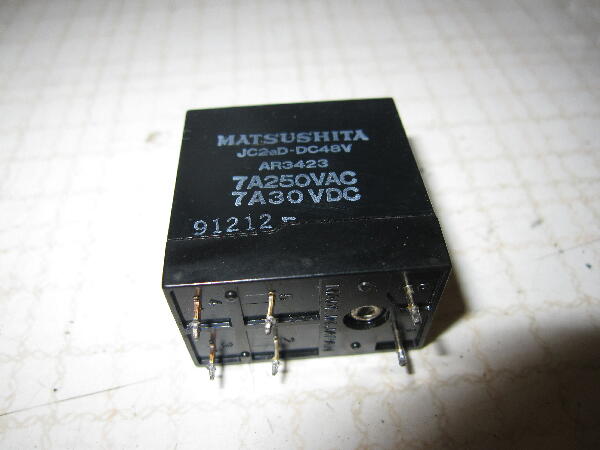

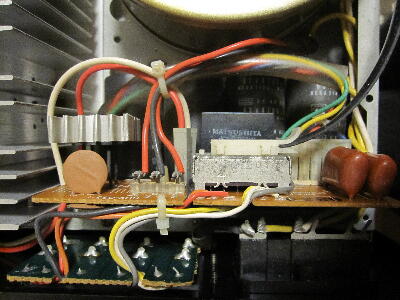

リレーとスピーカ切り替えSWを取り外す

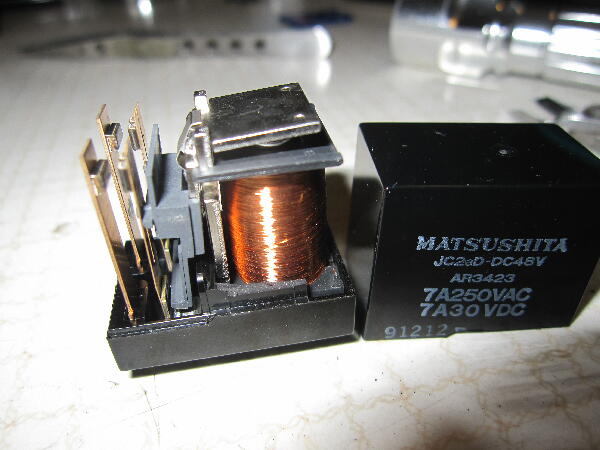

リレー接点を磨いておく
 |
|
|
|
|

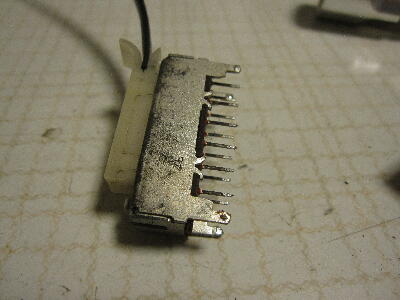

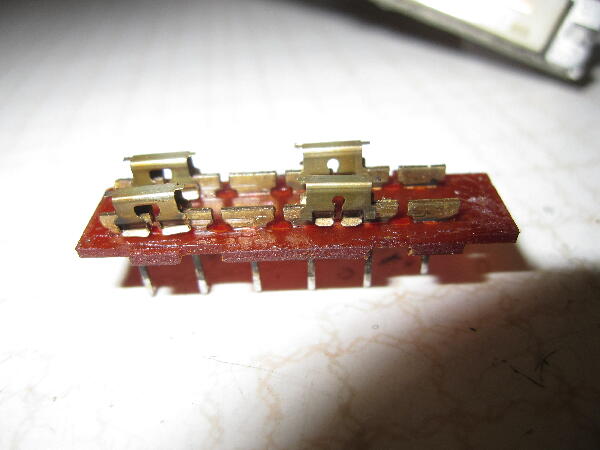

スライドSWも念のため掃除
 |
|
|
|
|

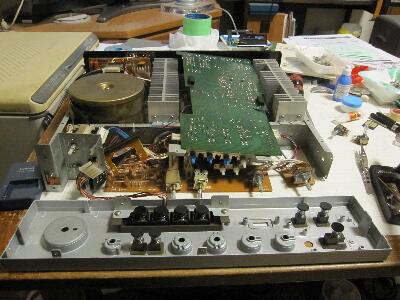

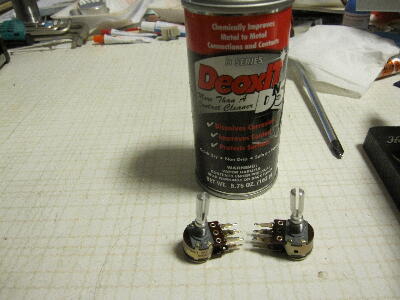

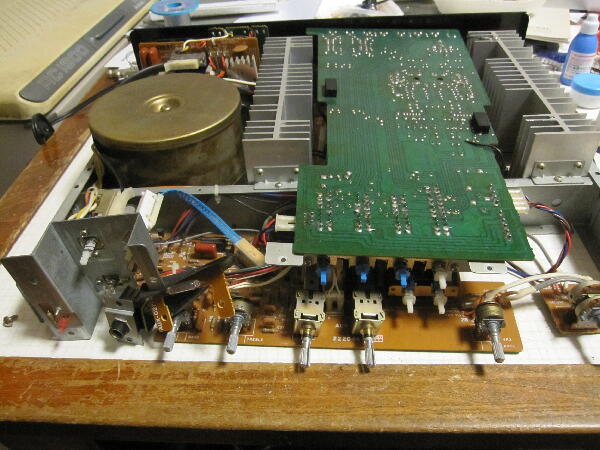

トーンVRのガリを直す為取り外す パネルを外す必要があり大変
 |
|
|
|
|

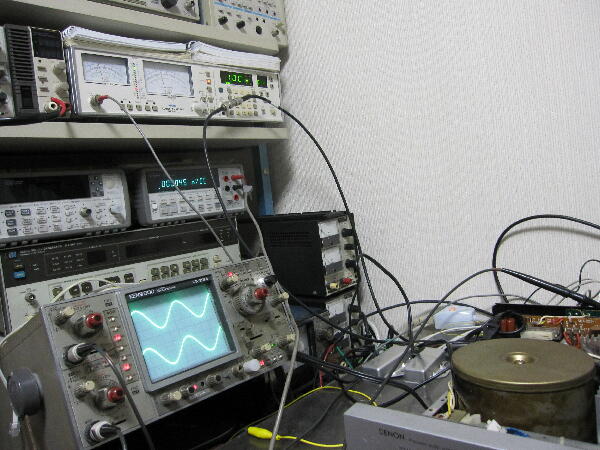

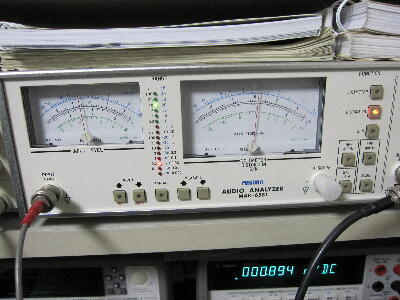

再度測定 歪のふらつきは解消 10Wで0.02%程に安定した
トーン パスのダイレクトカップルにすると歪が多少良くなる
 |
|
|
|
|
|
