2016/7/31

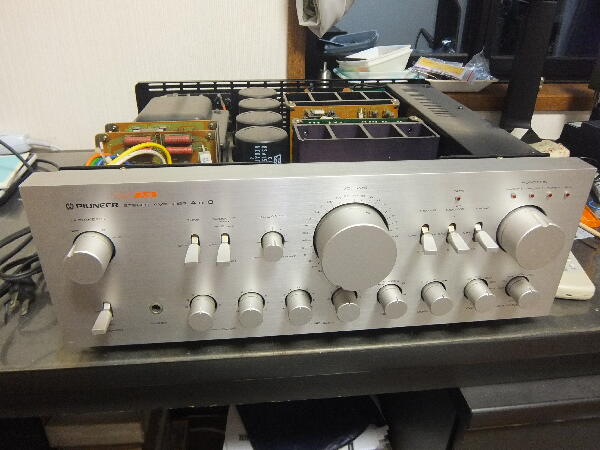

修理依頼は時間が取れなくなったので控えていたが以前修理したONKYO A-820GTRが調子悪くなったとの事で引き受ける事にしたが序にと一緒に送られてきたPIONEER機 兵庫県 F 様 修理依頼品
”Lch 音出ない 時間が経つと出てもジャリジャリ”との事

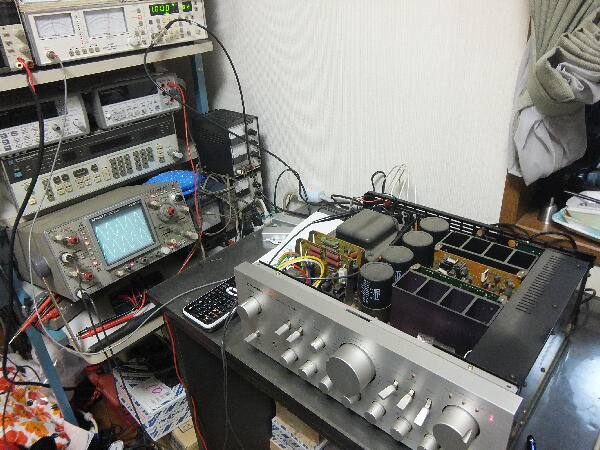

受け入れ確認をするとオシロで見る限り正常に信号は出ていたがスイッチ類を動かすとレベルが不安定になりあちこちが接触不良を起こしている
 |
|
|
|
|

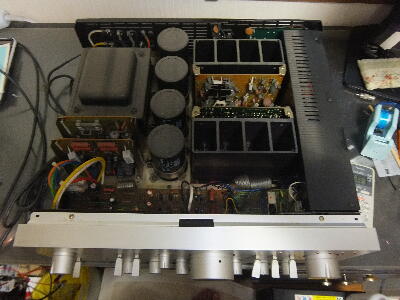

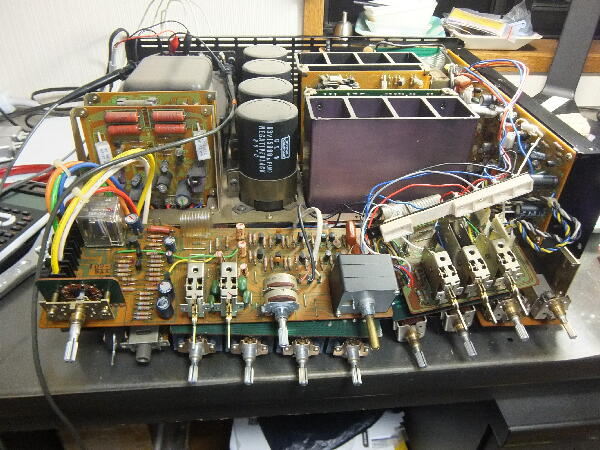

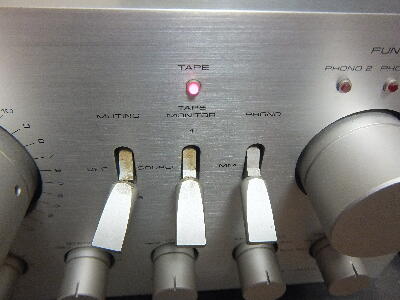

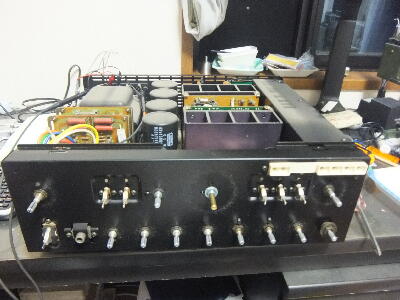

レバーSWの接触が悪いので取り外し掃除の為パネルを取り外し
 |
|
|
|
|

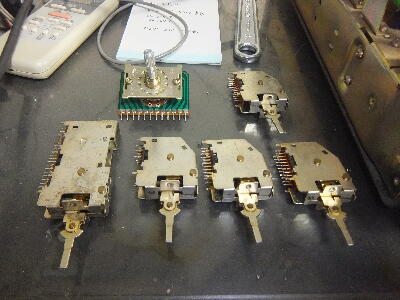

まず上段のSWから

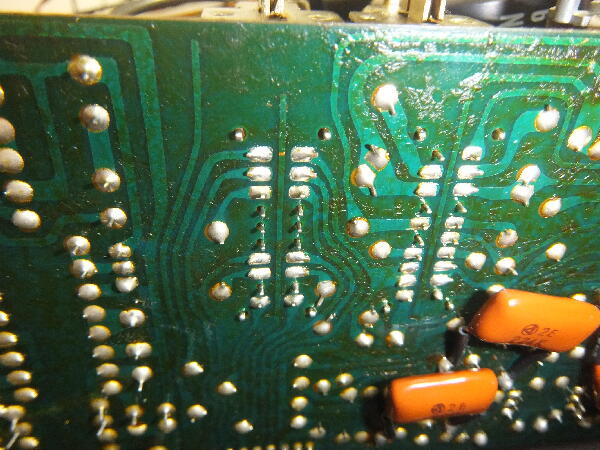

足が折り曲げてあるので外すのが面倒
 |
|
|
|
|

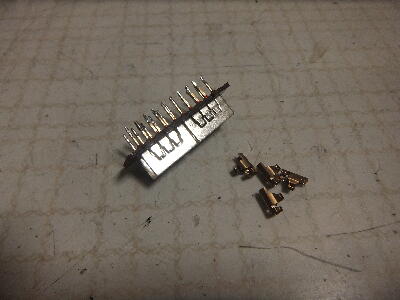

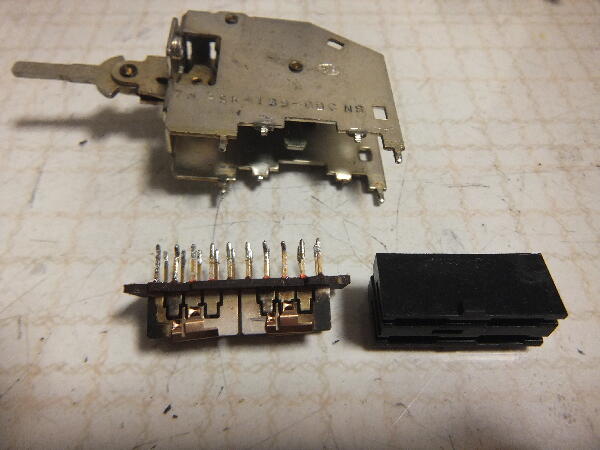

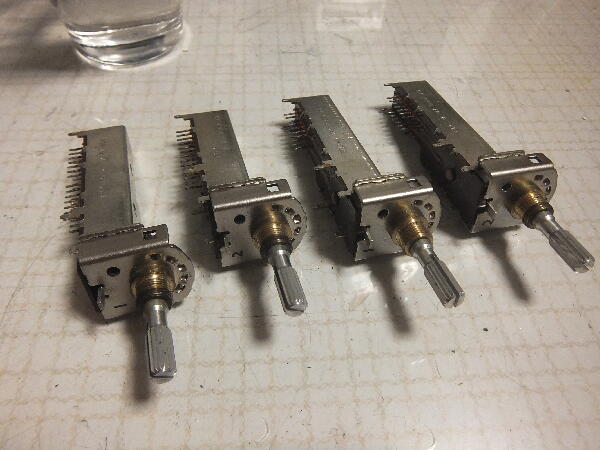

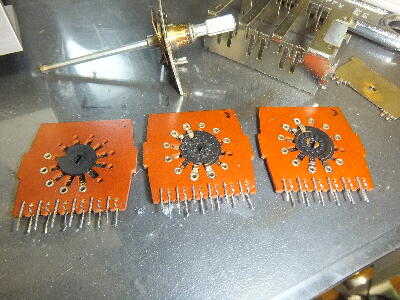

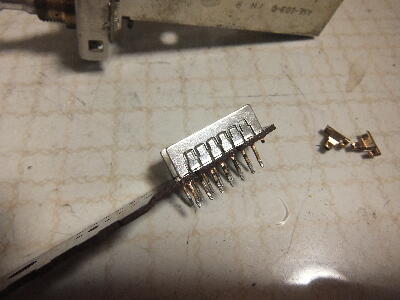

ロータリーSW レバースライドSW共接点は黒くなっている
 |
|
|
|
|

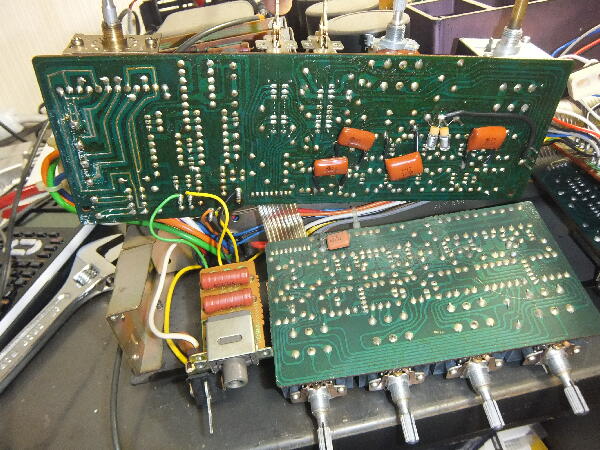

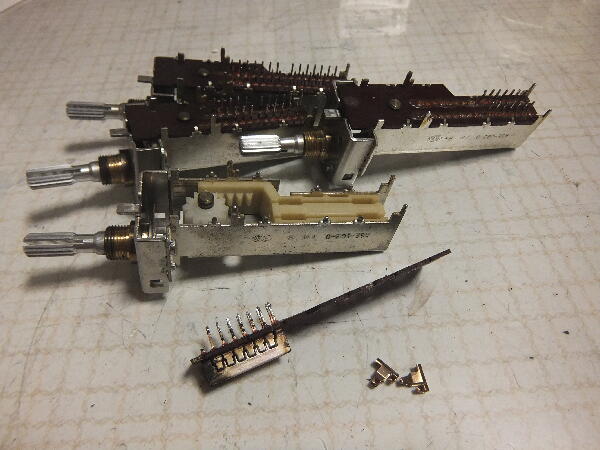

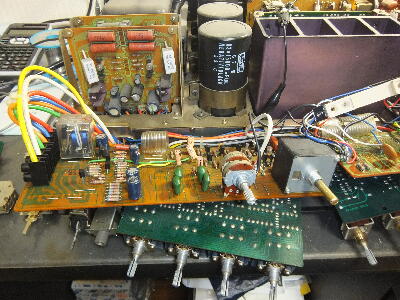

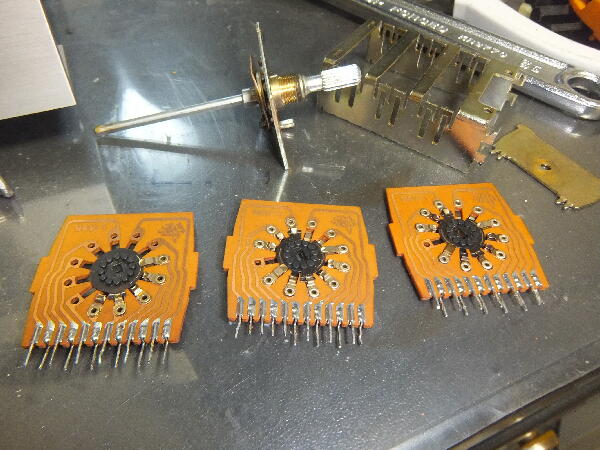

下段基板のロータリースライドSW

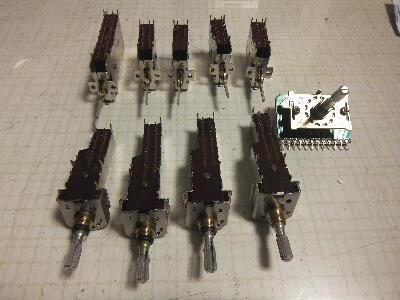

之も同じような状態 上下合わせて10個のSWを掃除した事になる
 |
|
|
|
|

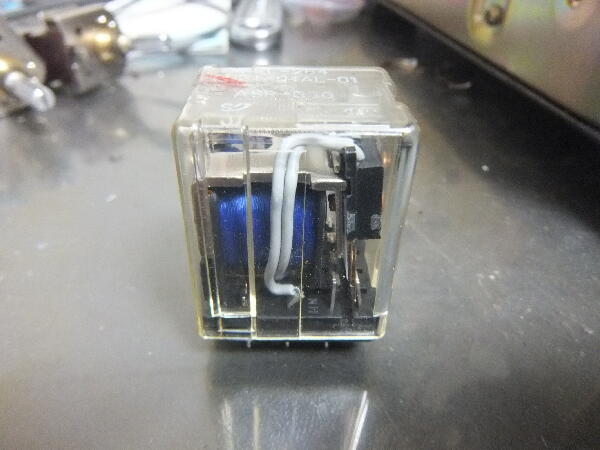

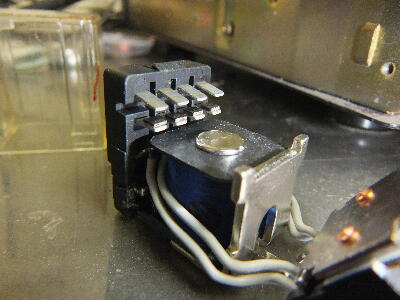

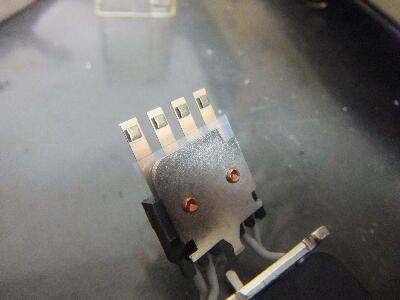

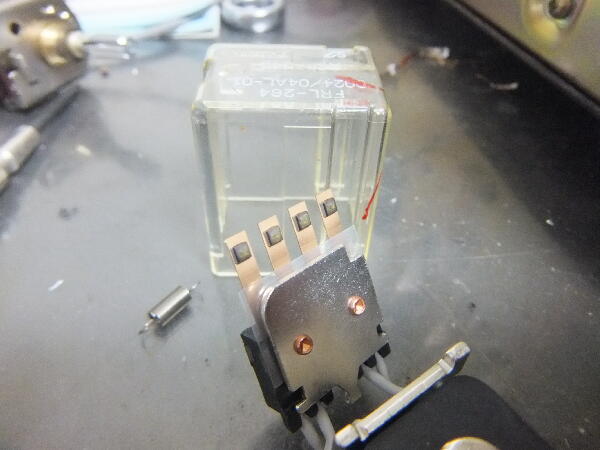

リレー接点も掃除
 |
|
|
|
|

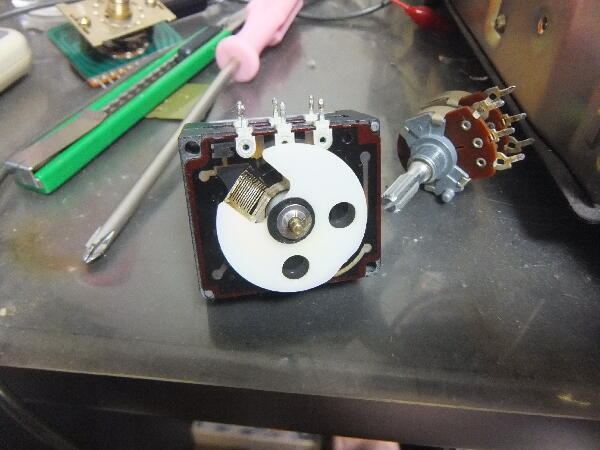

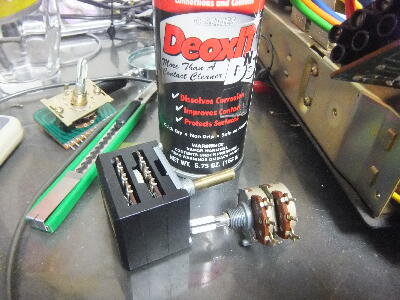

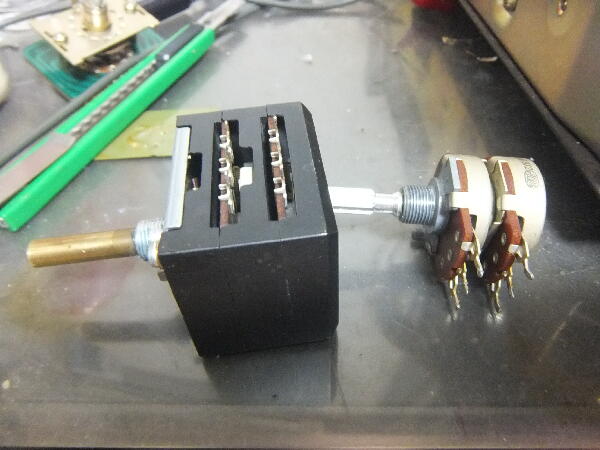

ボリュウムのガリは起きていなかったが念のためケイグを吹いておく

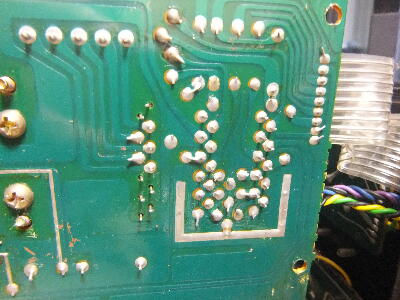

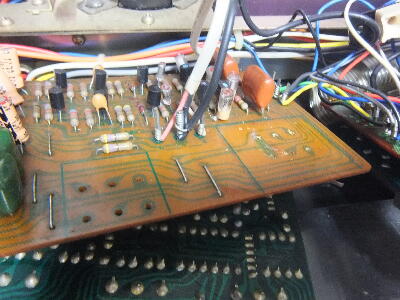

ボリュウム足も折り曲げてあったので外すのが面倒
 |
|
|
|
|

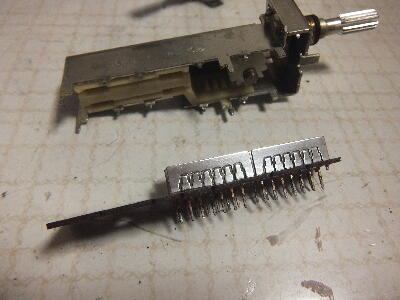

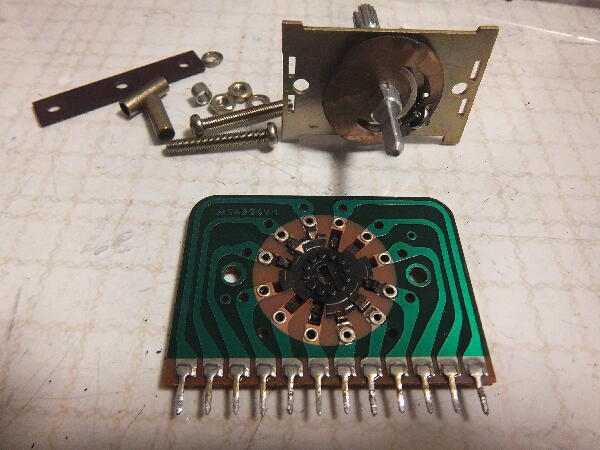

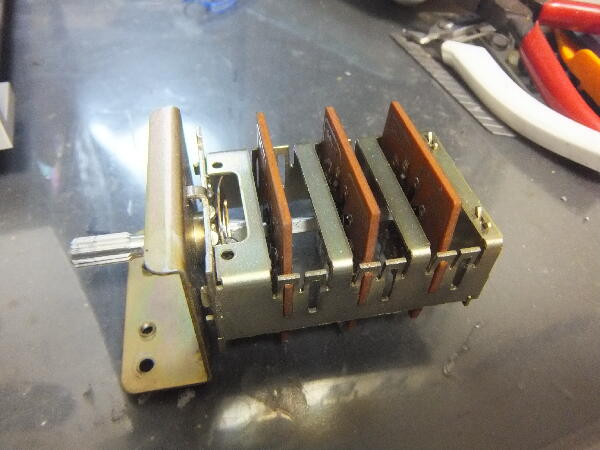

入力セレクタ ロータリーSWにも接触不良が見られる
このSW足も曲げてある
 |
|
|
|
|

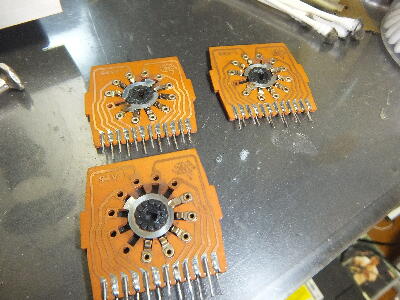

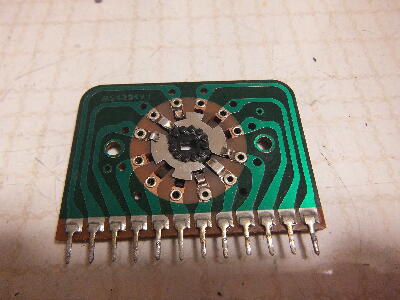

ロータリーSW接点は真っ黒
磨いて接点グリスを塗っておく
 |
|
|
|
|

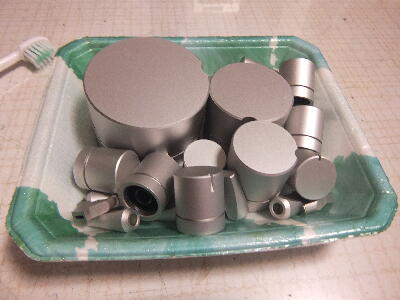

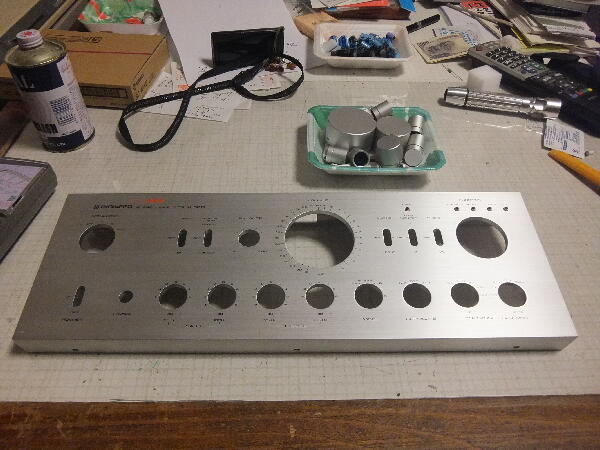

パネル レバー ツマミは汚れていたので洗剤で掃除
 |
|
|
|
|

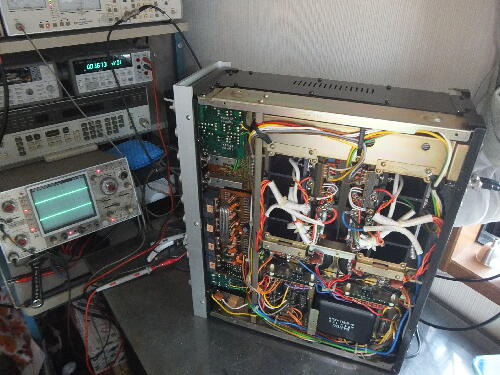

接点掃除で色々切り替えても信号レベルは安定したのでオフセットを調べる

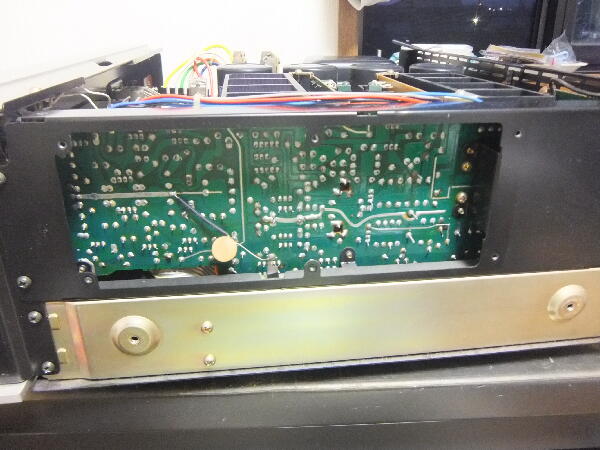

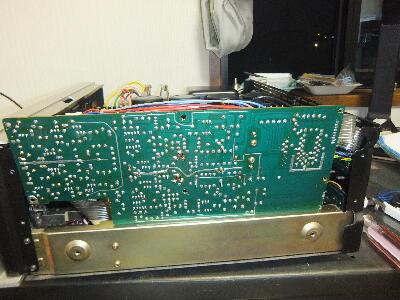

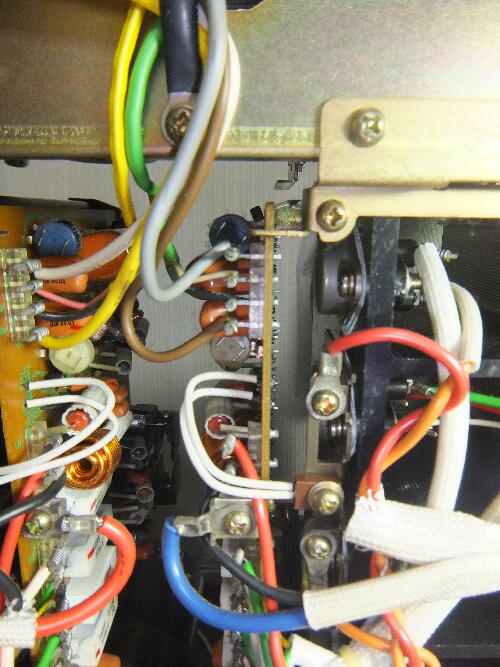

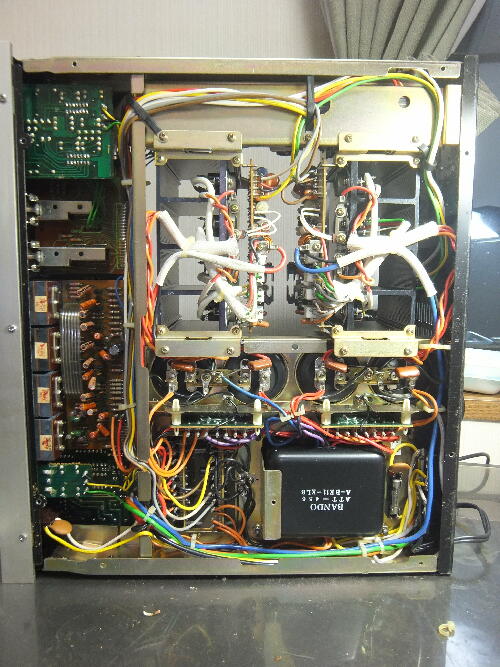

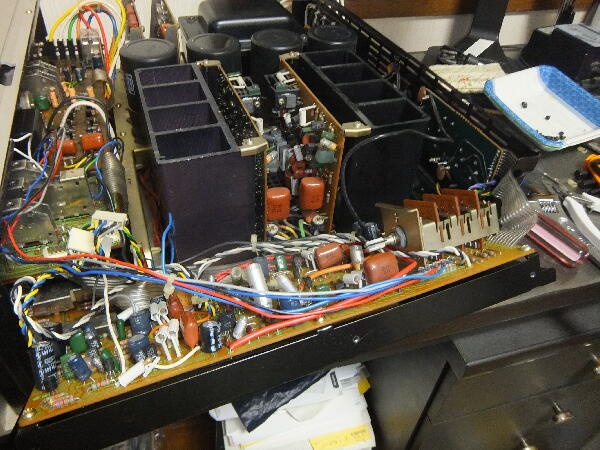

調整VRは裏側からと面倒 全体的にメンテ性は余り良くない構造
Rchは39mVと多目 Lchは10mVもやや多目 青のVrがオフセット 白がアイドル調整となっていた

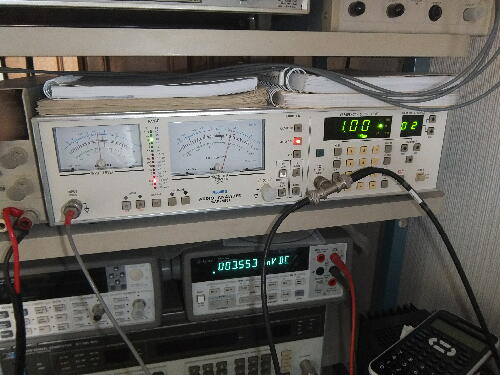

AB級が売りのようだが可也熱くなるので少し落して（約80%）おいた 歪は0.02%程で問題なさそう
  |
|
|
|
|

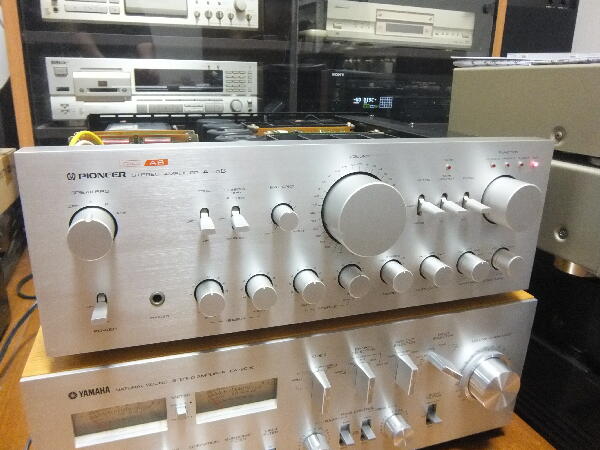

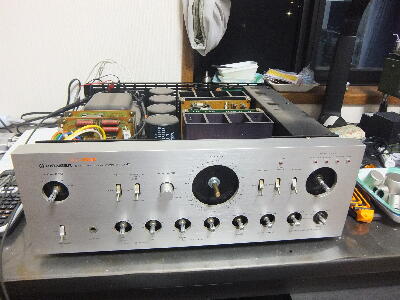

音出し
CD数枚再生しても特に問題は起きていない 電流を少し落しても可也熱い
数日音出ししてみる |
|
|
