PMA-530 再修理
|
2016/9/7

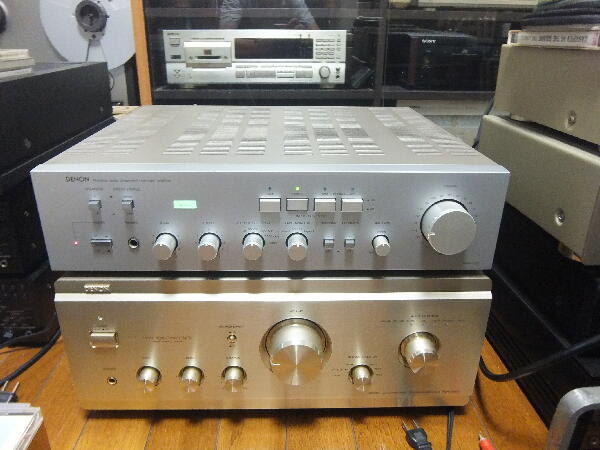

調子良く動作していたが突然音が出なくなった” 今年初めにヒューズ抵抗交換修理したPMA-530の再修理

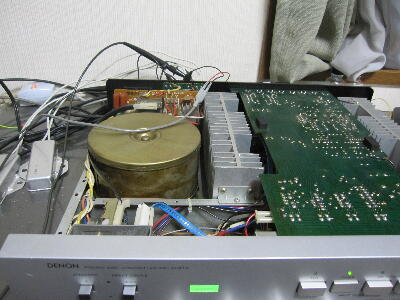

受け入れ確認すると暫く動作していたがプロテクトリレーが落ちた |
|
|
|
|
パワーアンプ自体は正常に動作しているが入力セレクタSWを動かすとちょっとしたショックでリレーが落ちる 特にテープモニタSWは可也の確率

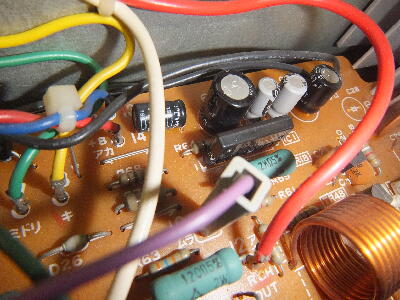

プロテクト部は日立のHA12002が使われている 回路図は無いがデータシートは見つかったので参考回路によるとこのICが直接リレーをドライブしているのでICが怪しい

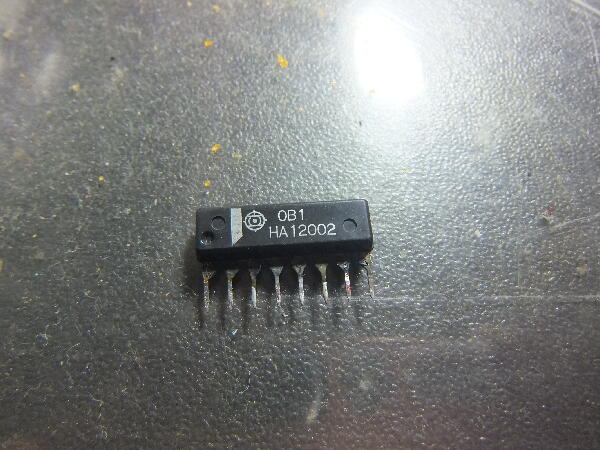

外してみた 足が変色している マイグレーション？が起きてる 交換したいところだが入手難 あっても高そう

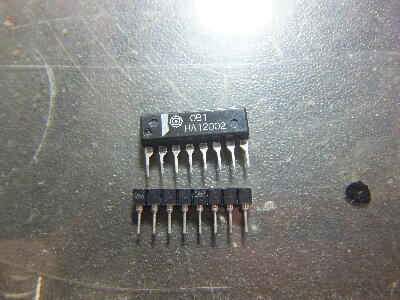

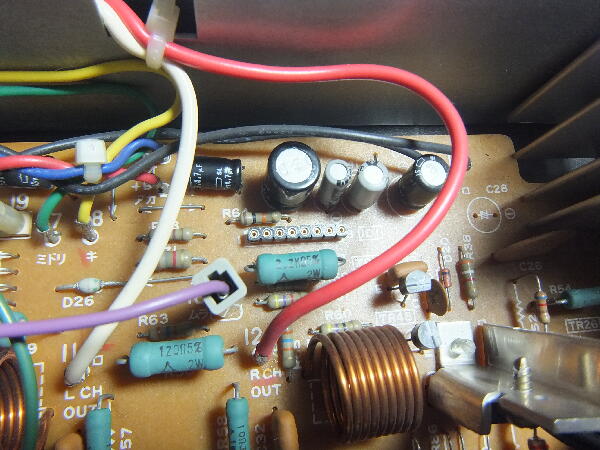

足を磨いてピン間も掃除 ICソケットにしておく
 |
|
|
|
|

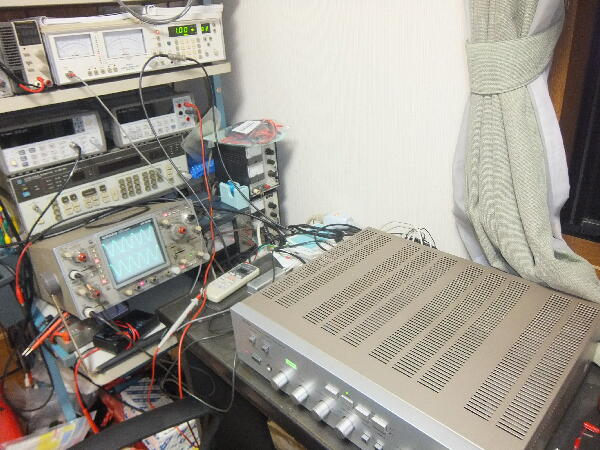

これで動作確認
 |
|
|
|
|
| 延べ8時間程通電音出ししてセレクタを時々切り替えてもみたがリレーが落ちる事はなかった |
|
|
|
