2017/5/3
”CD カセット AUX FMは音が出ます AMは受信出来ません カセット録音出来ません” ジャンク F堂で購入

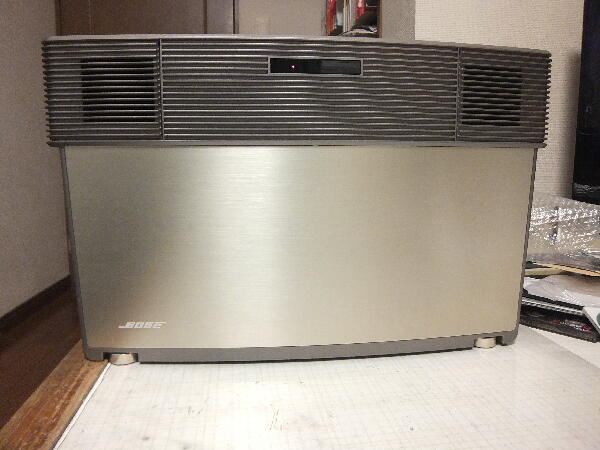

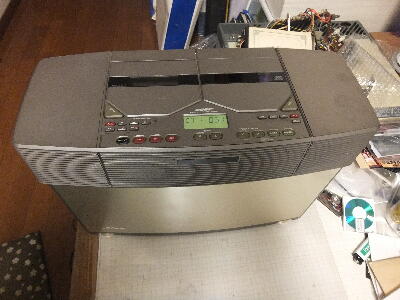

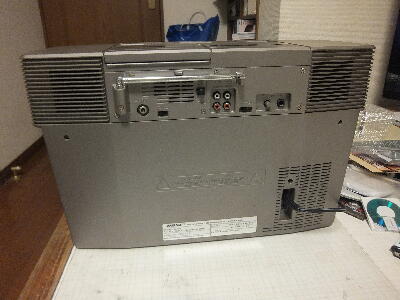

AW-1の音が良かったのでCD付きの本機を手に入れた
電源を入れてみると CD、カセット、FM/AM の音は出る 初めはボリュウムのコントロールは出来なかったがUP/DOWNスイッチを何回か押すと反応する時がある これを繰り返すと時々反応する様になった タクトSWが劣化している様だ
 |
|
|
|
|

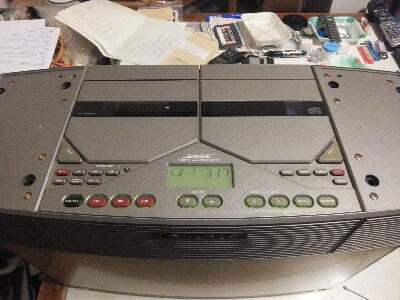

上カバーを外す
 |
|
|
|
|

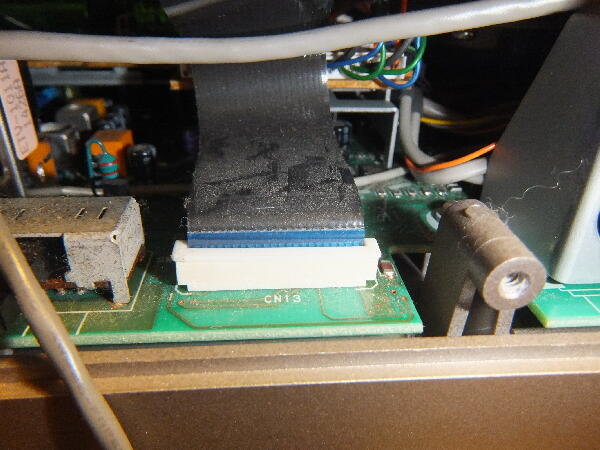

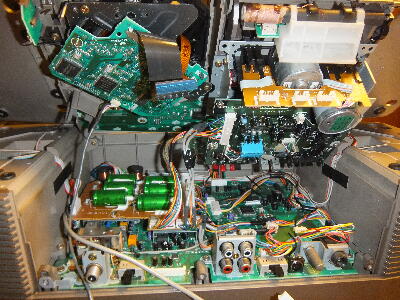

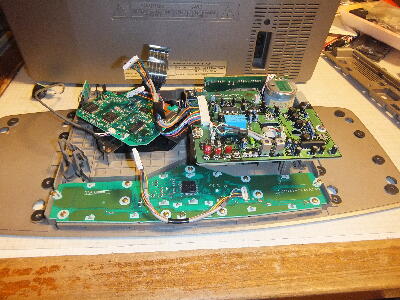

CDユニットのFPCを外してその他本体側と接続されているハーネスを順に外していく
 |
|
|
|
|

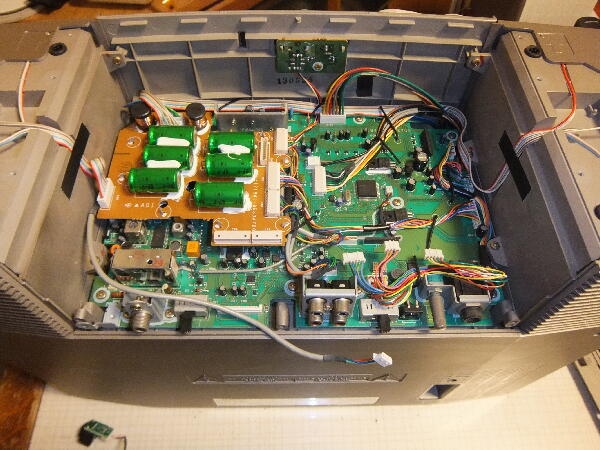

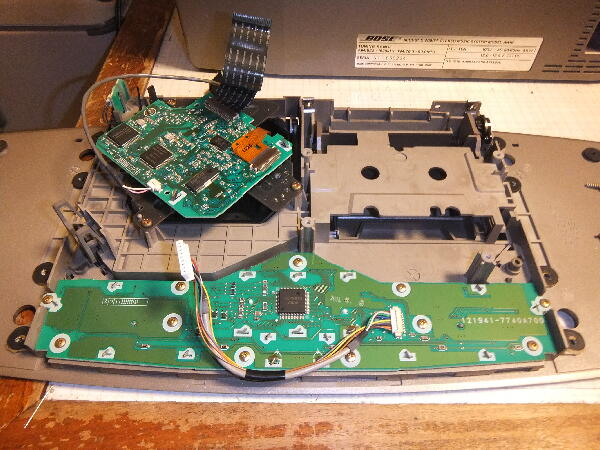

上カバーAssyが外れた
 |
|
|
|
|

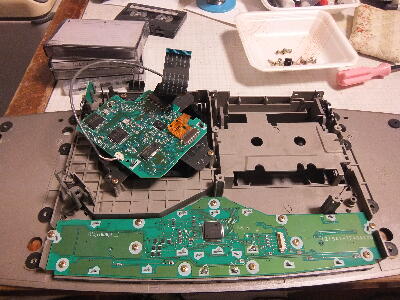

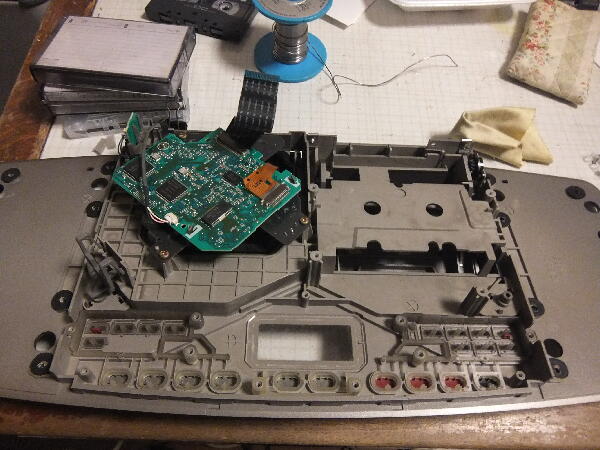

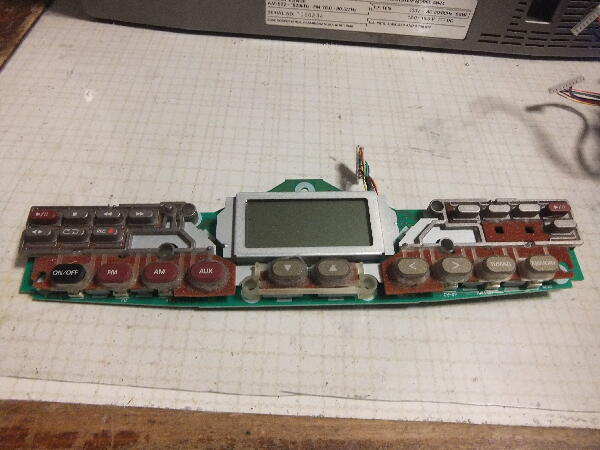

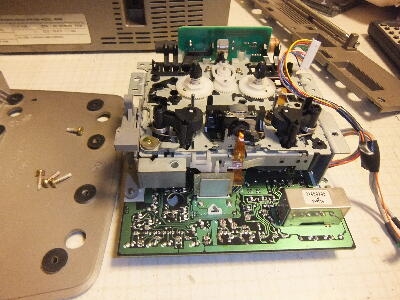

邪魔なカセットメカを外してスイッチ基板を外す
 |
|
|
|
|

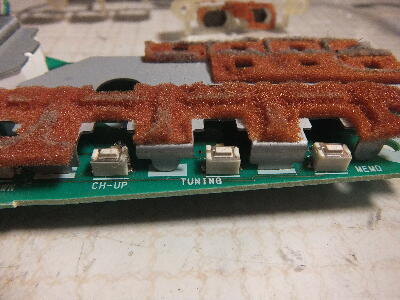

スイッチボタンを外すとスポンジが劣化していてボロボロ剥がれてくる

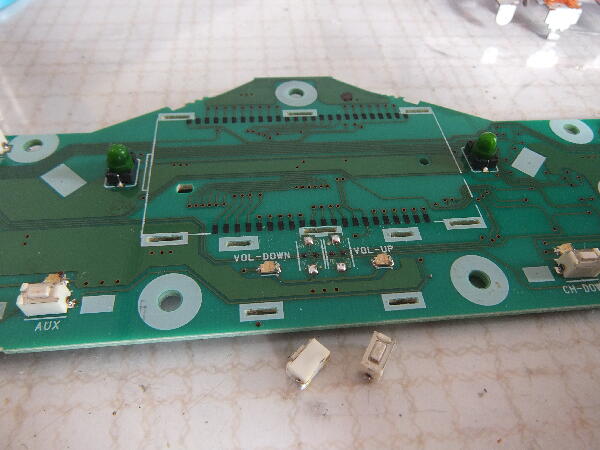

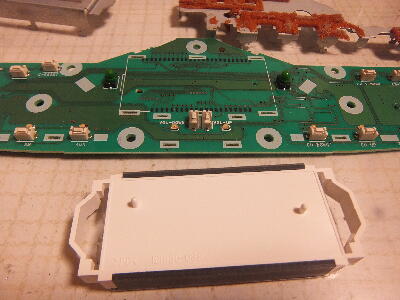

タクトSWは見慣れた物ではなく表面装着タイプ これは手持ちに無い どうやらアルプス製と思われる

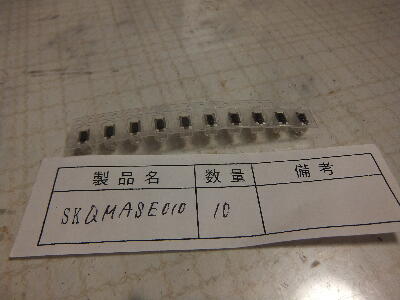

高さ4.3mmのSKQMASE010 をアルプス電即納に注文（10個単位）
 |
|
|
|
|

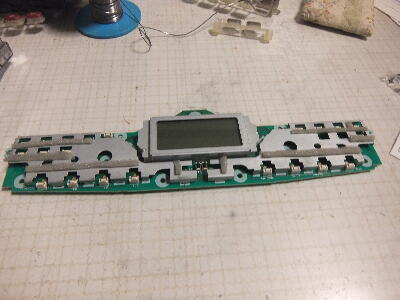

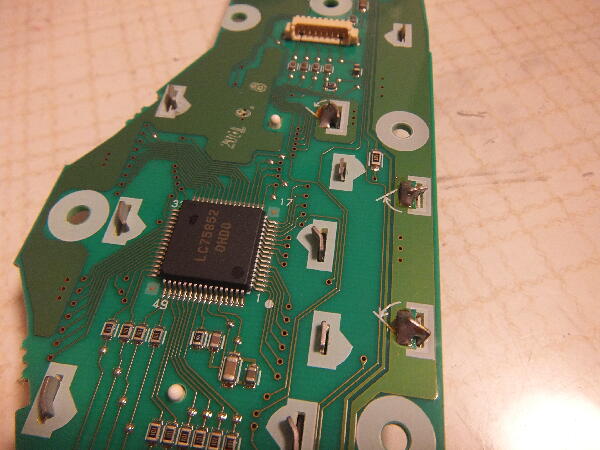

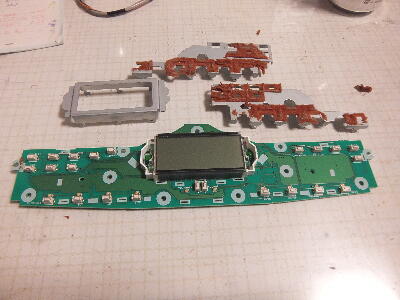

スイッチ交換の為には金具を外す必要があり液晶ユニットも外さないと交換出来ない
液晶は方向性導電ゴムが使われていた タクトSWはボリュウム UP/DOWNのみが不良

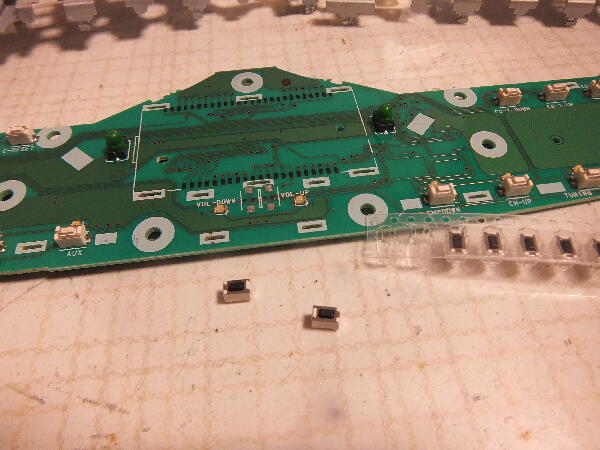

全数交換したいところだが不良箇所のみ交換
 |
|
|
|
|

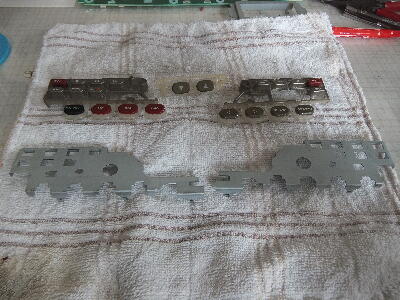

ボロボロスポンジは落してボタンは水洗い

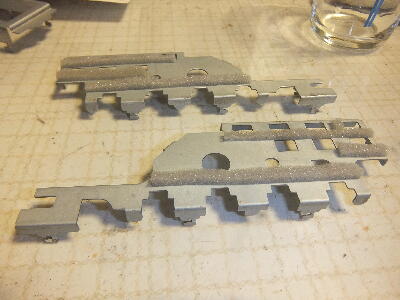

スポンジは最低限必要と思われる箇所に貼っておく
 |
|
|
|
|

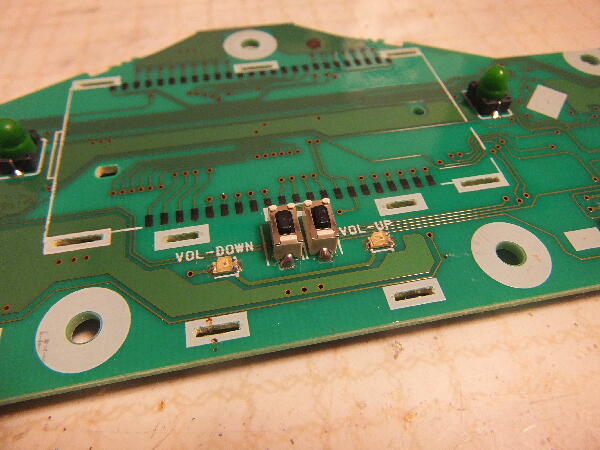

5/9 タクトSWが届いたので取り付け
 |
|
|
|
|
SW基板を戻し組み立て ボリュームUP/DOWNは調子良くなった
 |
|
|
|
|

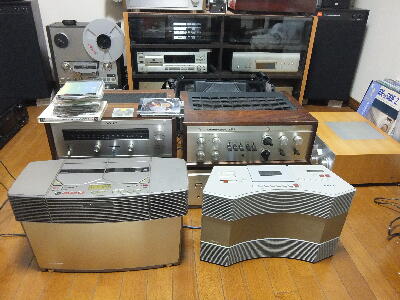

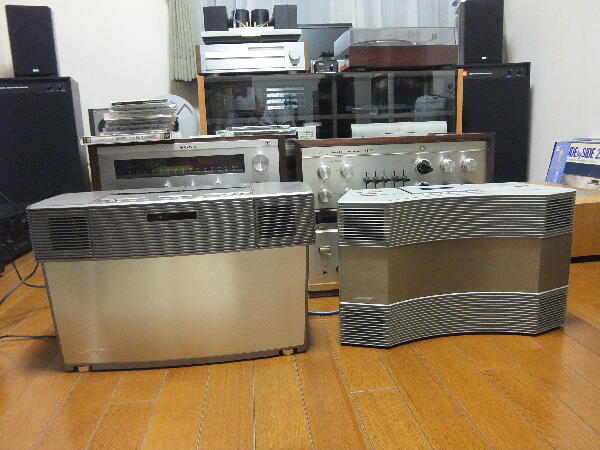

AWMのCD OUTをAW-1 AUXに入れ聴き比べると自分の好みではAW-1の方が良く感じる
カセットの録音は出来て問題無いと思うが… タクトSW確認の時何回か各SWを押したので良くなったのかも？
デザインもAW-1の方が洗練されているように感じる
 |
|
|
