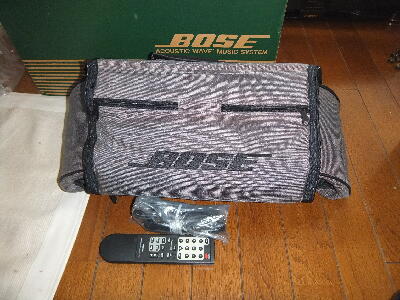

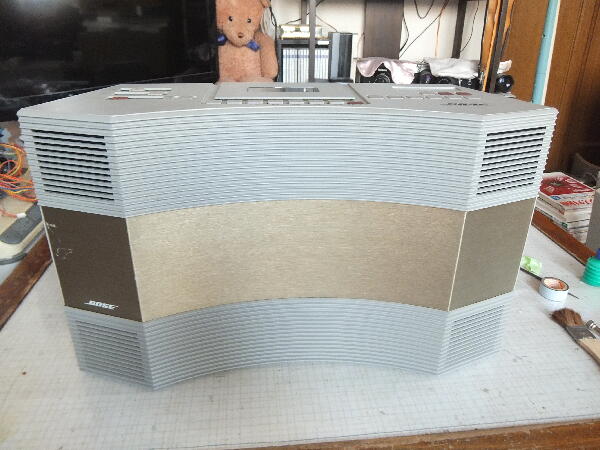

"電源入りません カセットが入ったままで取り出せません” ジャンク キャリングバック、カーバッテリー用コード リモコンも付属していて\5Kとそれ程高くなかったのでF堂にて購入

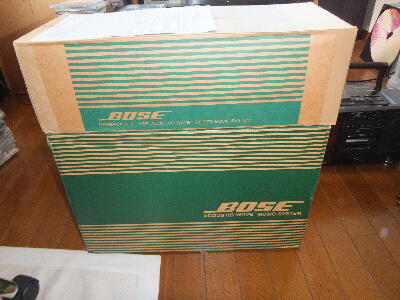

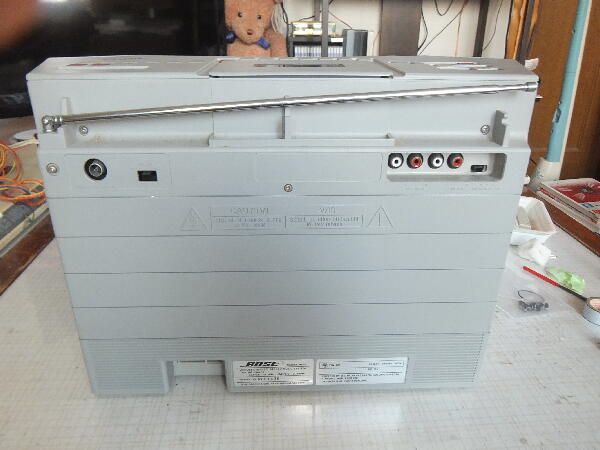

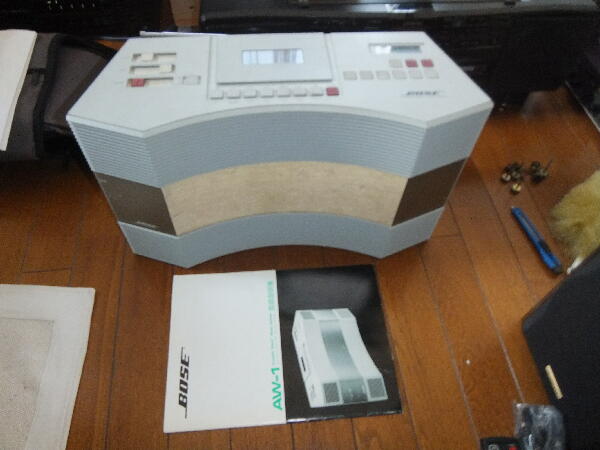

BOSE元箱で送られてきた 取説も入っていたがACコードだけが欠品
 |
|
|
|
|

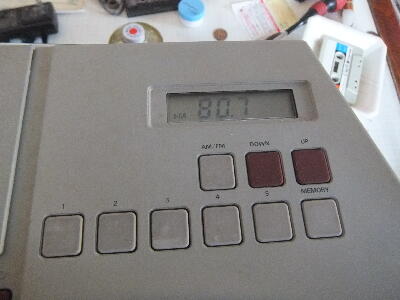

電源入らずとの事だがバンド切り替え チューニングUP/DOWNは動作するものの音は出ない
またカセットは商品説明通り再生は出来ずエジェクトも出来ない
 |
|
|
|
|

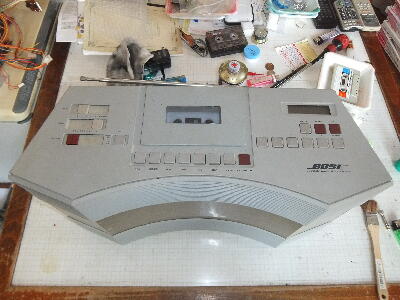

ばらせる所らから分解していく

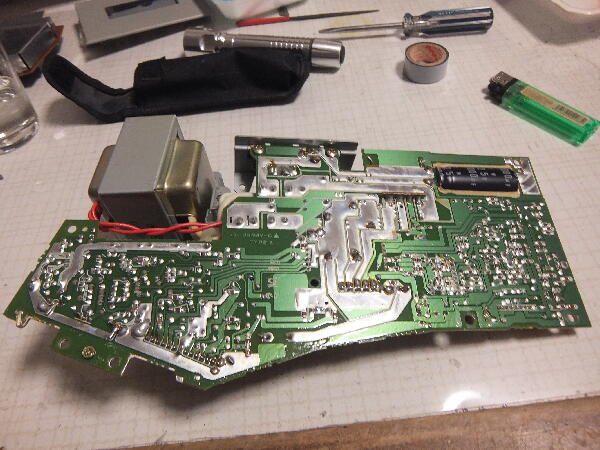

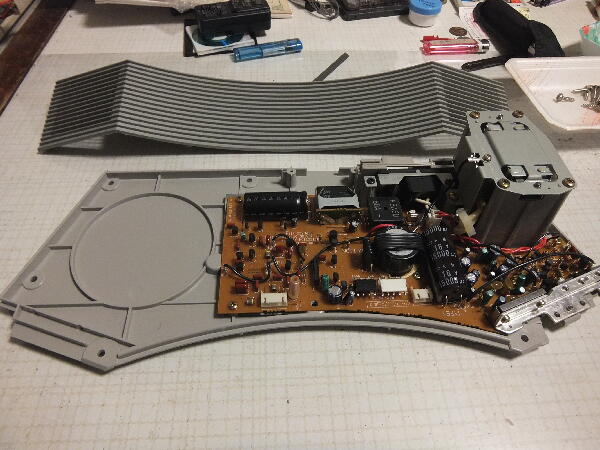

底は電源部とパワーアンプと思われる基板
これ以上の分解はカセットリッドを外さないと上カバーが外せない エジェクトを押しても少し隙間が出来るだけ

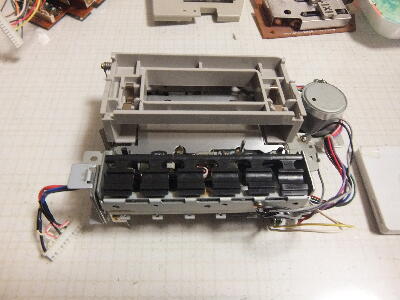

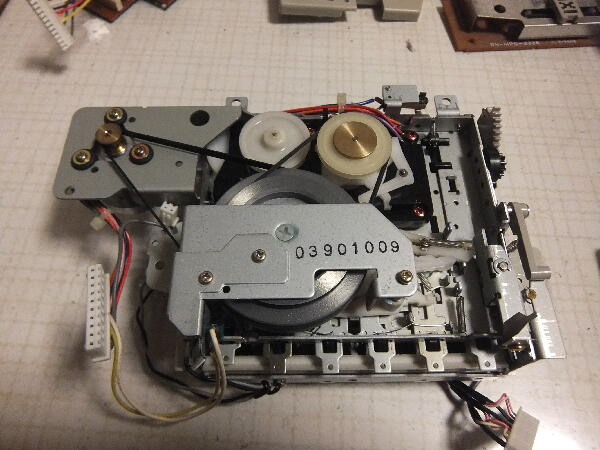

どうやらヘッドがカセットに入り込んだ状態で固まっている様だ これは困った
 |
|
|
|
|

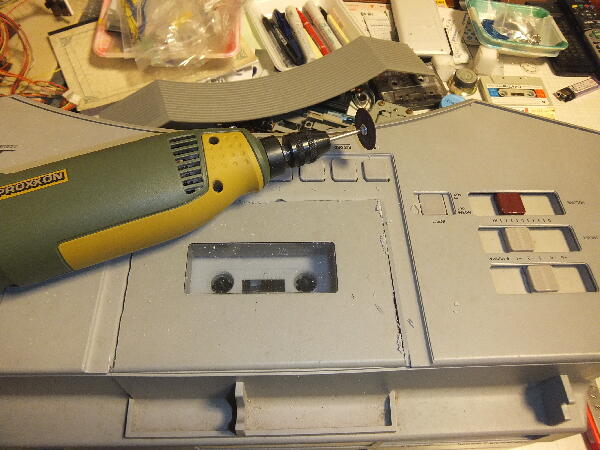

仕方なく上カバー開口部にリッドが通る様ハンディルータでリッドをカット

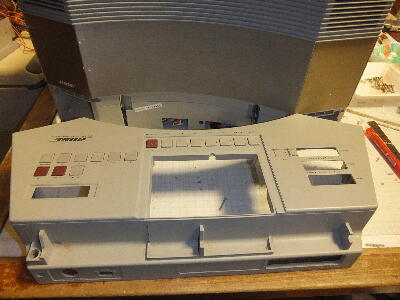

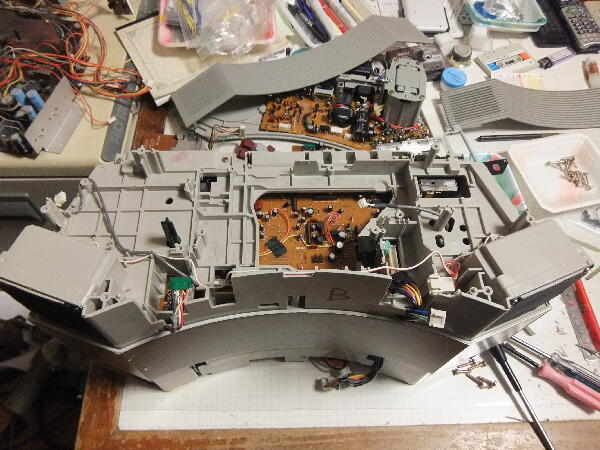

上カバーは何とか外れた やはりヘッドがカセットに入り込んでいる
 |
|
|
|
|
順にばらしていく カセットのおかげで苦労した
まず音の出ない原因を調べる
 |
|
|
|
|
パワー部にハンダクラックが無いか見てみる 問題なさそう
電源投入時にはボッコと音はするのでアンプ自体は死亡していないと思うが…はて？
 |
|
|
|
|

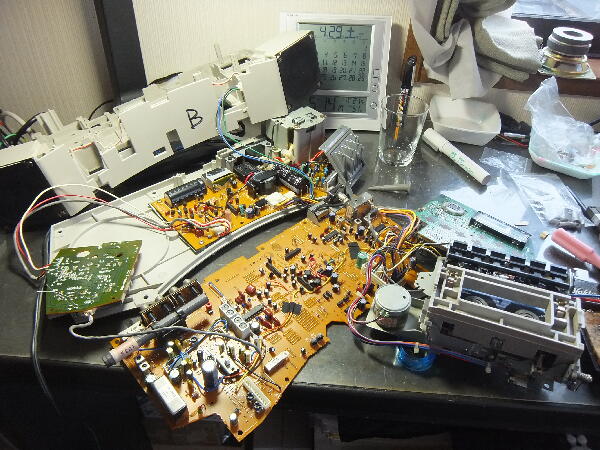

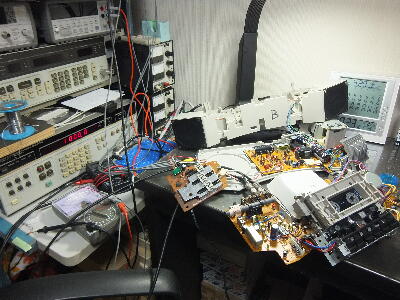

こうなるとケースに組み込まれた各基板を取り出し組み合わせたバラック状態で追うしかない
基板間を繋ぐハーネスが筐体に通っているがエスカッションが外れず取り出せない
本機に使用されているコネクタは日頃本業でよく使う日圧製 ハウジング,コンタクトピンは手持ちにはないのでハーネスは作れない 新たに電線を直接繋ぐか現状のハウジングからコンタクトピンを外し筐体から抜くか 面倒だが抜くことにした |
|
|
|
|

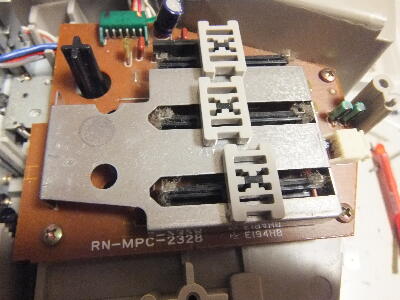

ボリュウム基板入力に直接信号を入れるとSPから音が出るのでパワーアンプはやはり正常
AUXへ信号を入れ追っていく マニュアルは無いので時間が掛かる
 |
|
|
|
|

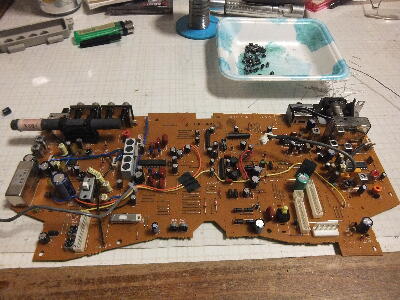

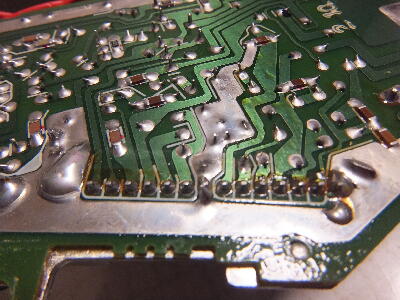

基板を良く見ていると小型ケミコンのリードが綺麗なものとくすんだものとがある 足元には液漏れの跡らしきものが…
カップリングコンと思われる箇所で片側には信号が来ているがもう片側には信号が来ない

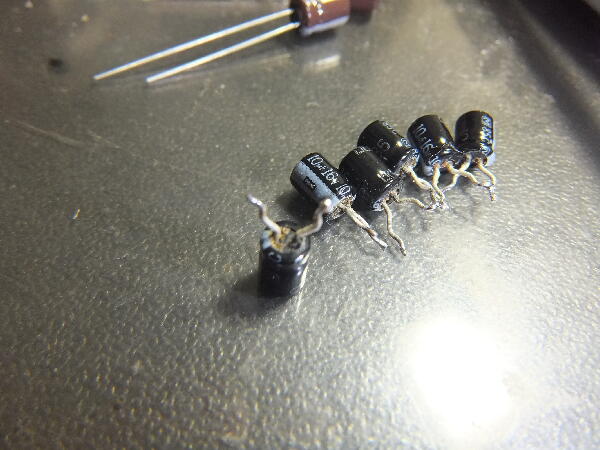

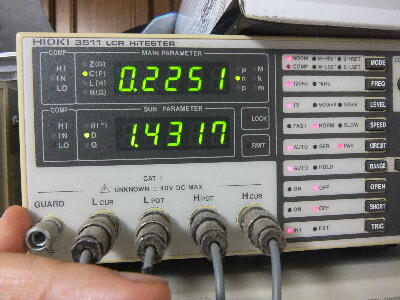

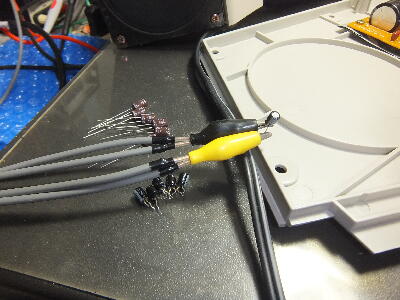

10μ/16Vを外して容量を測ると0.2nで全くの容量抜け 手持ちの6個を交換してみるとAUXからの音が出る様になった
10μ以外にも可也の数が液漏れを起こしている 之だけの手持ちは無いのでマルツで買ってくる事に
 |
|
|
|
|

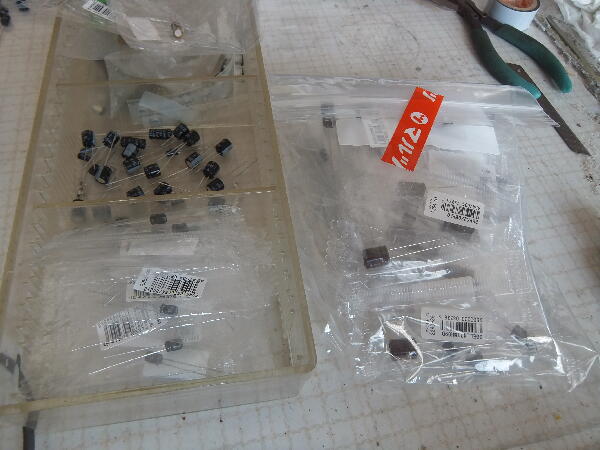

あくる日マルツで小型ケミコンを買ってきた

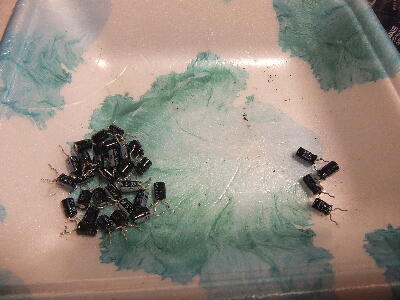

10μ以下の松下のものが殆ど液漏れもしくは劣化を起こしている （四級塩問題の頃の製品か？）
右の4個は正常 左の多数は不良
22μ以上のものも買ってきたが正常だったので交換はしていない
 |
|
|
|
|

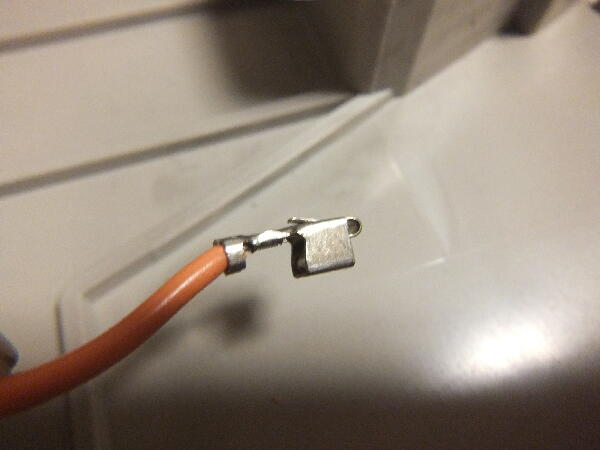

コンタクトピンを抜いた時抜け防止ツメを押さえたので起こしておく

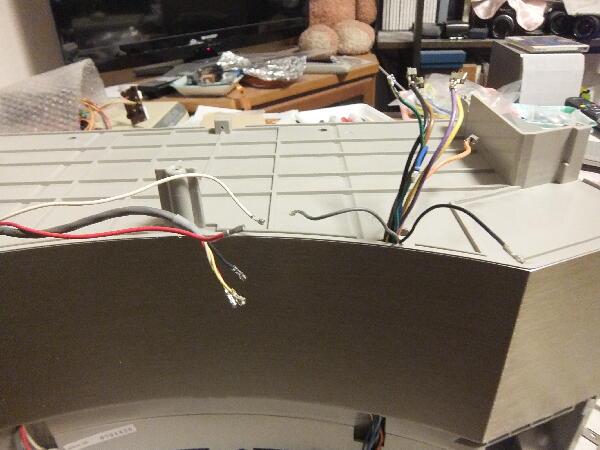

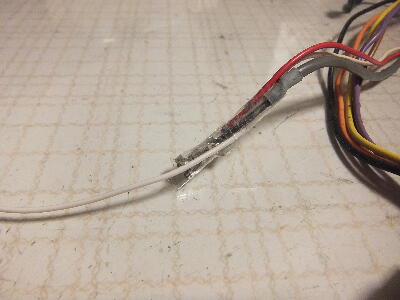

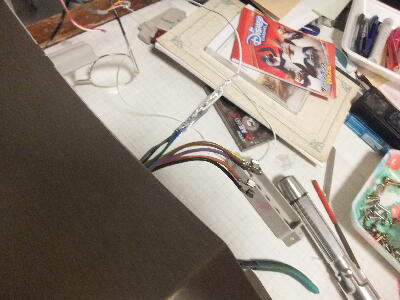

筐体にハーネスを通す為0.2sq電線をテープで固定しメセンジャとして引き上げた
 |
|
|
|
|

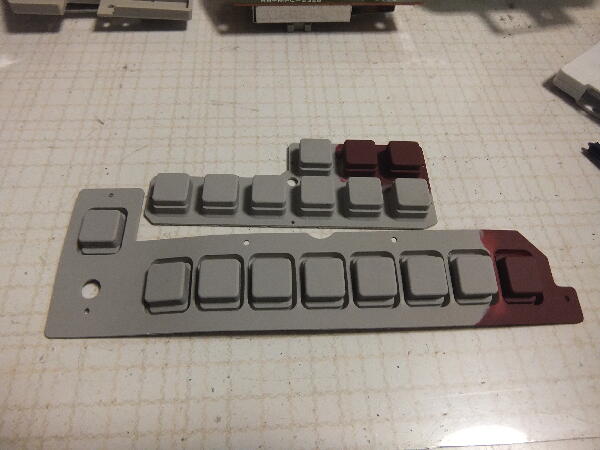

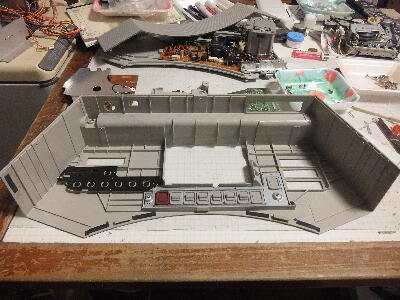

ゴムボタン、上カバーは汚れていたので水洗い
 |
|
|
|
|
組み立て動作確認 FM/AM カセット AUXの音は出る様になった
本機にはリモコン機能は無いようなので付属のリモコンは他機種の物か？
カセットリッドを何とかしなくては
 |
|
|
|
|

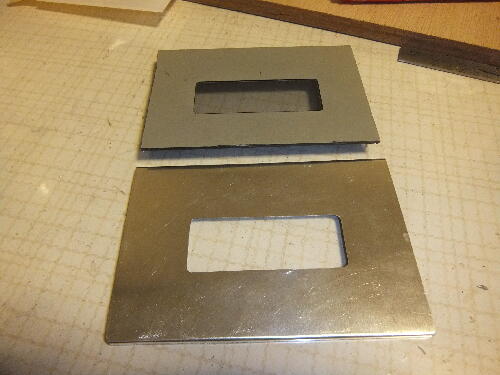

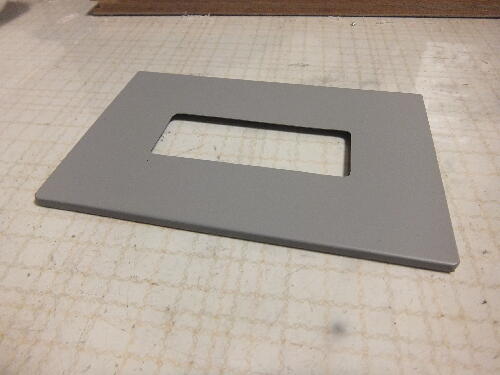

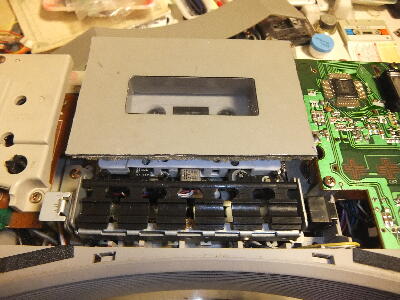

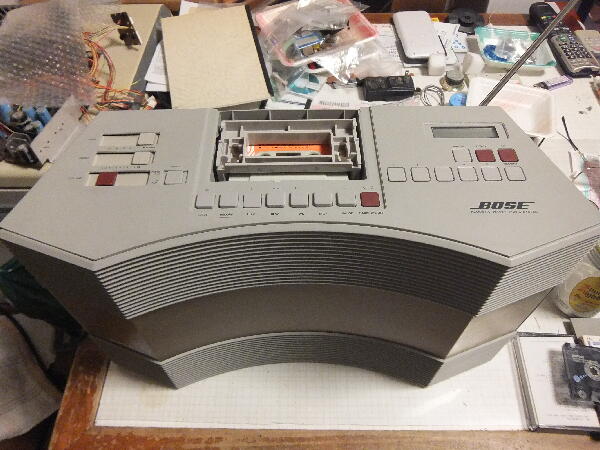

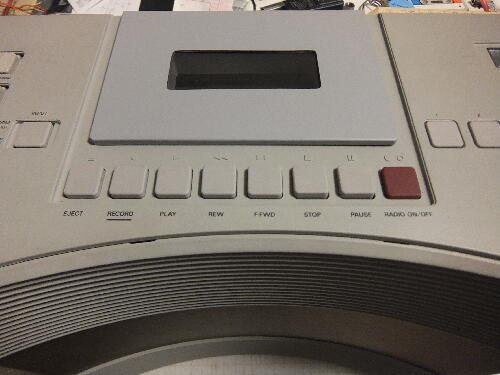

0.3tのアルミ板でリッドの上から被せるエスカッションを作ってみた エスカッションが無いと隙間が目立つ

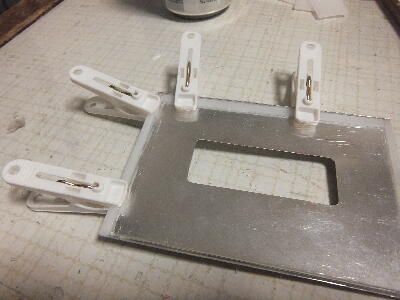

前後は折り曲げ横は折り曲げが難しいので2tアクリル板を貼り付け

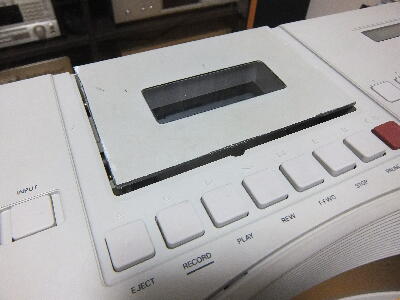

塗装はソフト99のプラサフェが都合よく色合いが似て艶消しに仕上がり上塗りは艶消しクリアを塗っておいた

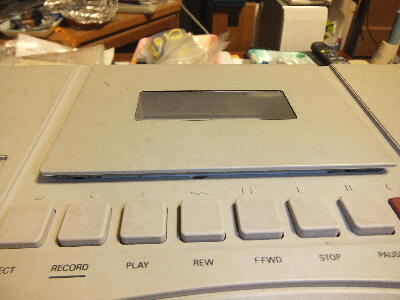

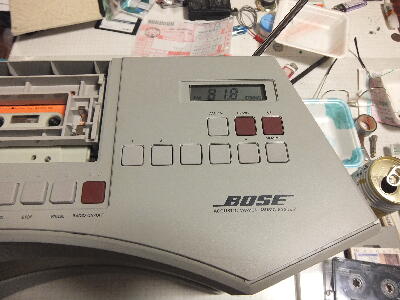

多少色は合わないがそれ程違和感は無くまあまあの仕上がり
 |
|
|
|
|

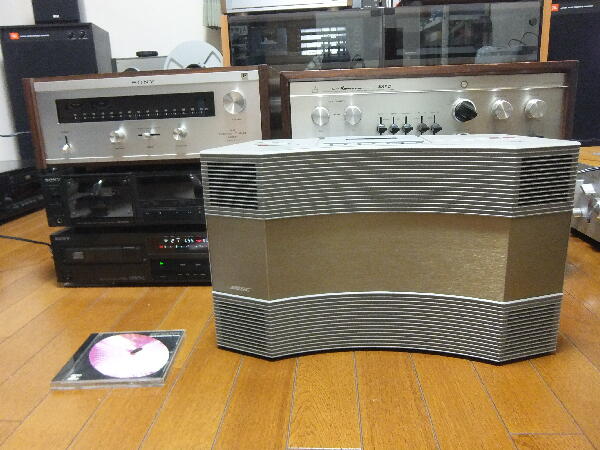

内臓カセットの音はいまいちだがCDP-701ESを繋いでみるとちょっと低域を強調し過ぎる感はあるがK'sシリーズよりもいい感じ
内臓カセットに何か問題があるのかも？ 後で調べてみよう
 |
|
|
