2017/9/9

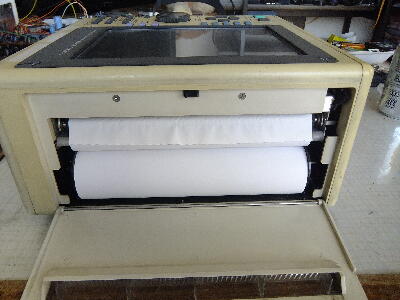

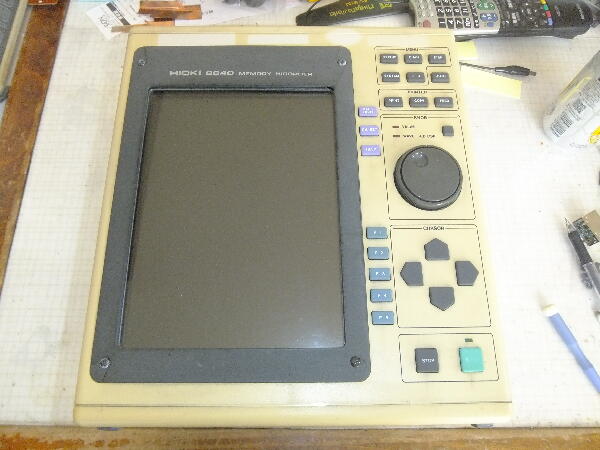

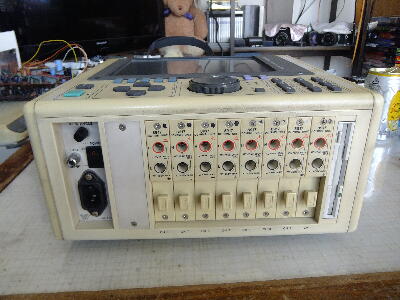

”電源入りません” ジャンク 8CH絶縁入力アンプ全実装品で￥2.980と安かったのでオリジナルマインドで購入 オリックスのレンタル品だった様だ 記録紙もたっぷり残っている
メモハイは本業ではデータ取に使う事もあるが家に在れば何かの役に立つと思い直れば儲けものと手に入れた
 |
|
|
|
|
商品説明通り電源が入らないので中を見てみる

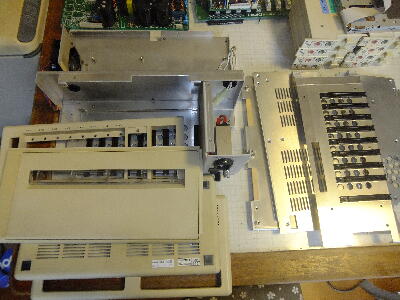

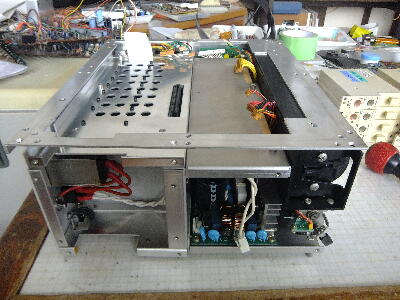

まずは電源廻りを調べて見ようとするがかなりばらさないと電源基板が外せない
|
|
|
|
|

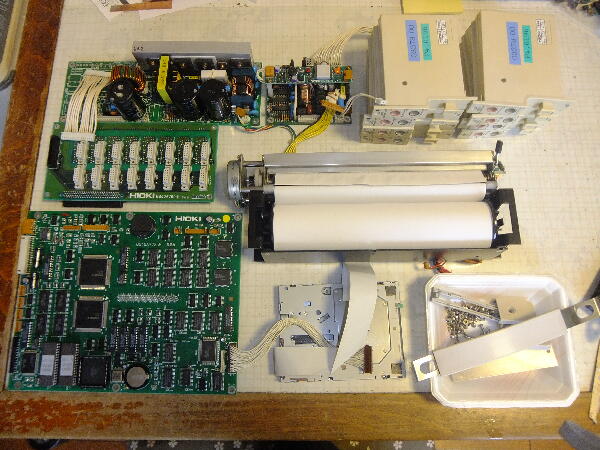

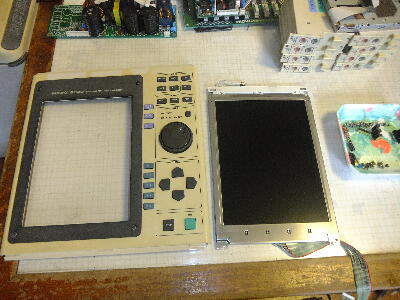

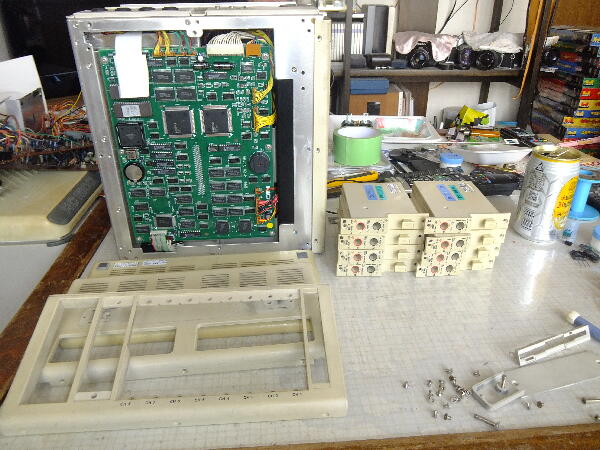

結局殆どばらす事になった
 |
|
|
|
|

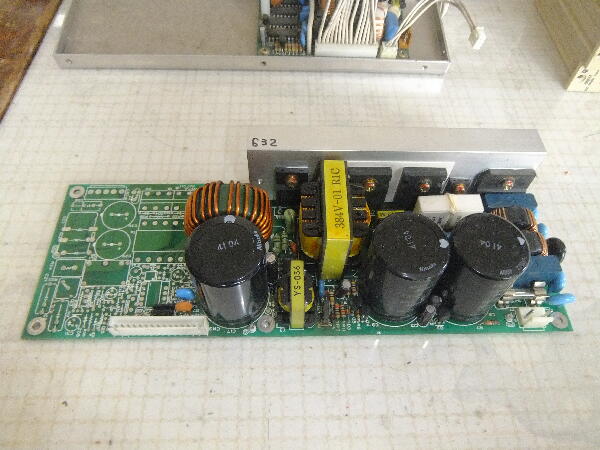

電源基板を観察

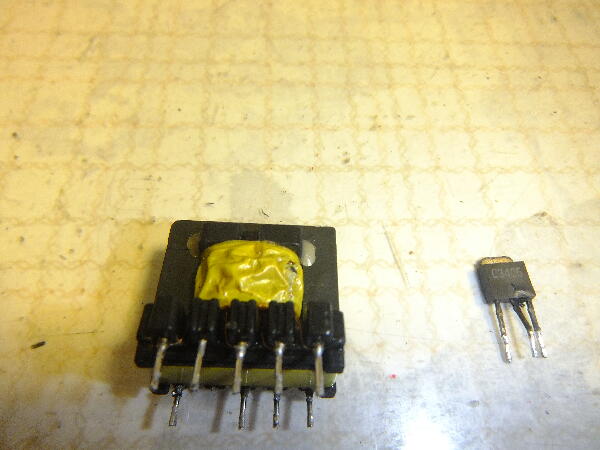

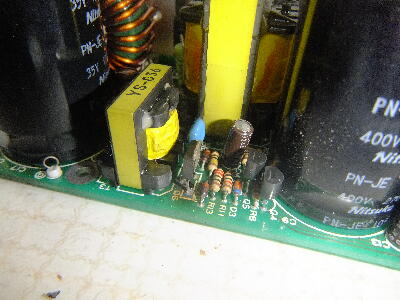

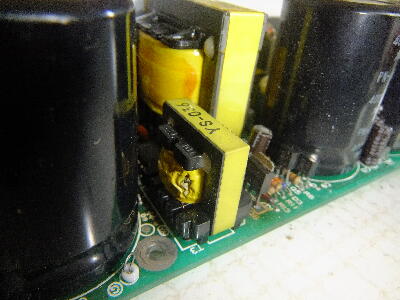

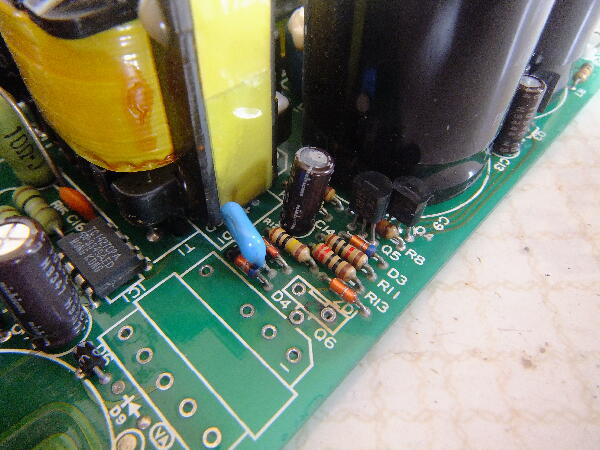

トランジスタが焼損してトランスも焼けている 之は厄介
焼損した原因は何だろうか
 |
|
|
|
|

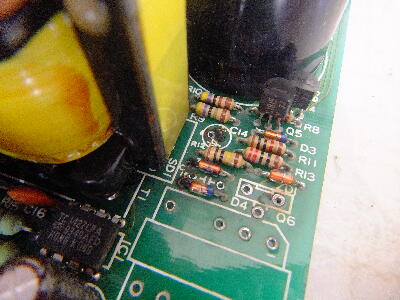

外したトランジスタ周辺部品のハンダがくすんでいる ケミコン液漏れの基板で見かける光景

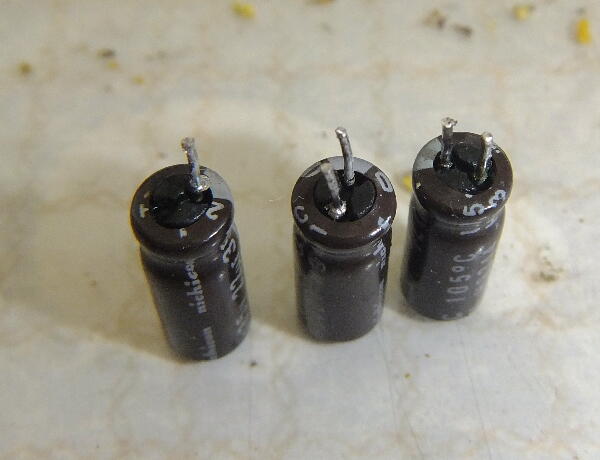

22μ/35Vケミコンを外すとリードが片方抜けた 他の小型ケミコンも外すとどれも液漏れして濡れている

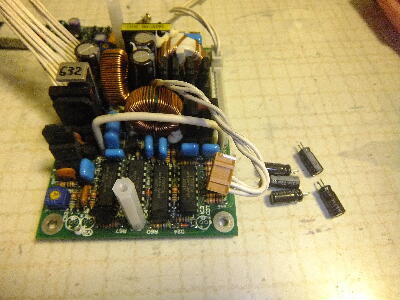

サブ電源基板にも液漏れが見られる
 |
|
|
|
|
ケミコン液漏れでTrがスイッチング出来なくなりON状態でトランス、Tr共焼損に至ったと思われる

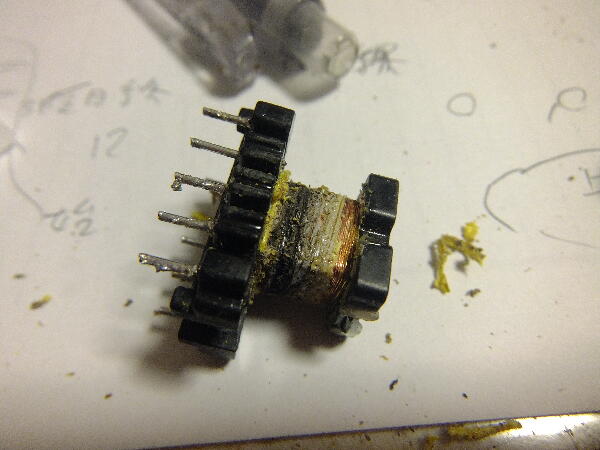

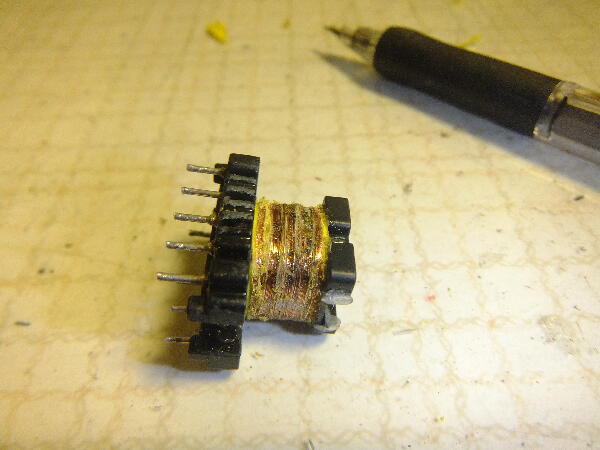

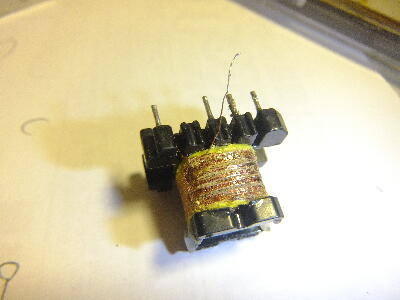

トランスを巻き直せるかばらしてみる テープが溶けて絡みついているのを根気よく剥がしていく
断線はしていなかったが巻き線は焦げてレアショート状態

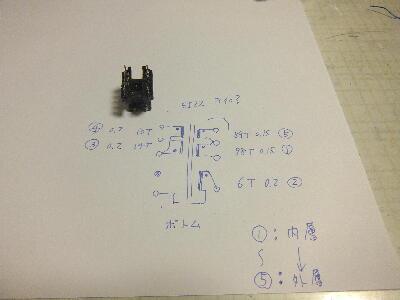

5層に巻かれて1次側が最内周と最外周のサンドイッチ巻きとなっていた
之は修復に時間が掛かりそう ギブアップになるかも…
続く
 |
|
|
