2017/12/7
”電源が入らなくなりSTANDBYが点滅している” 勤務先同僚の修理依頼品

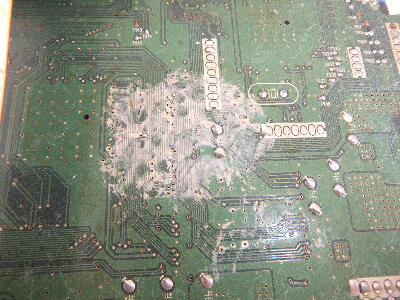

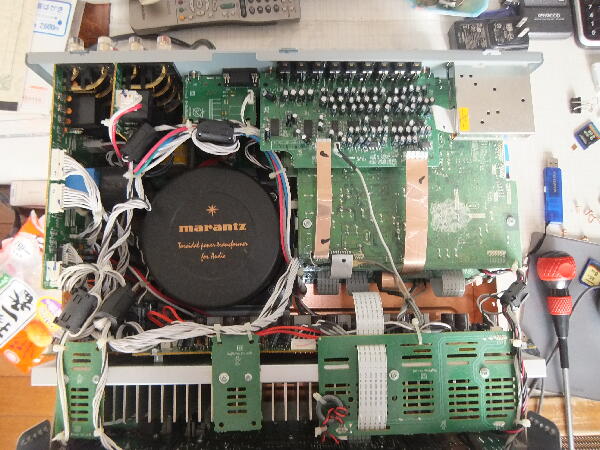

電源を入れて見ると言われた症状が出ているので中を見てみる 何か濡れた跡？
カバーには痕跡は無かったが…

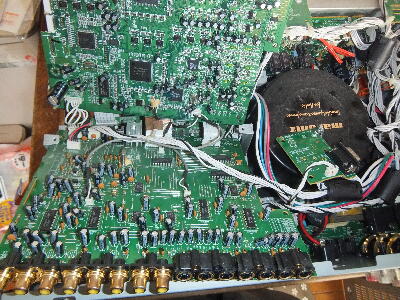

AVアンプは基板が詰っていてメンテ性が悪い 之は厄介
 |
|
|
|
|

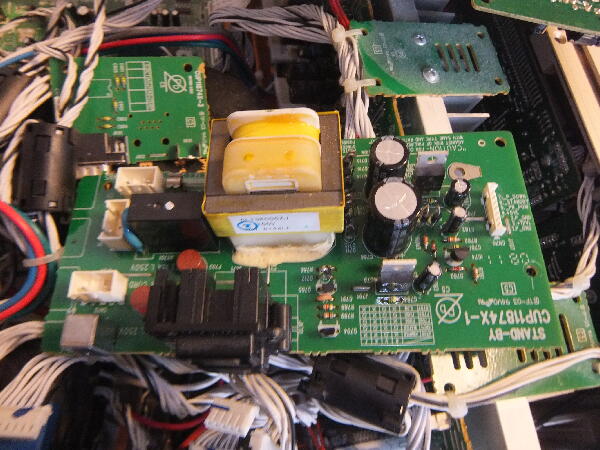

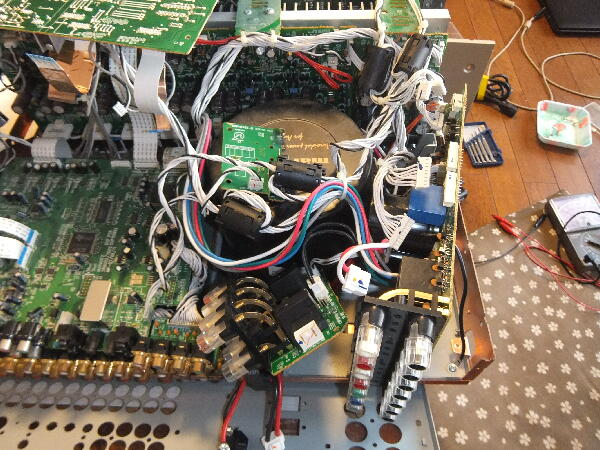

サブ電源基板を疑い取り出そうと見ると一番底に在り後ろパネルを外し諸々の基板を外さないと辿り着けない
 |
|
|
|
|

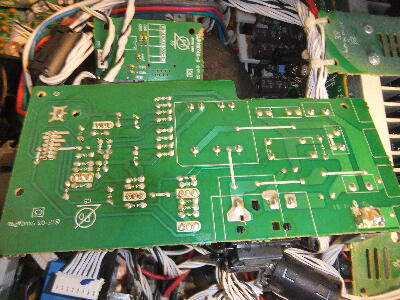

基板単体を調べたが問題なさそう
良く考えるとスタンバイが点滅しているので制御系は動作している事になる
ネットでサービスマニュアルを探すと見つかった 初めから探せば良かった
マニュアルによると点滅周期からアンプ廻りのエラー表示となっている
 |
|
|
|
|

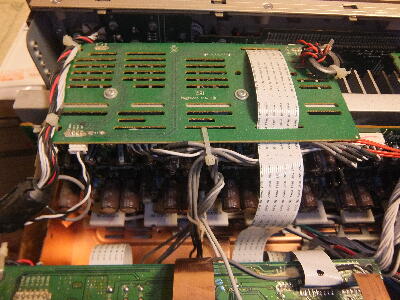

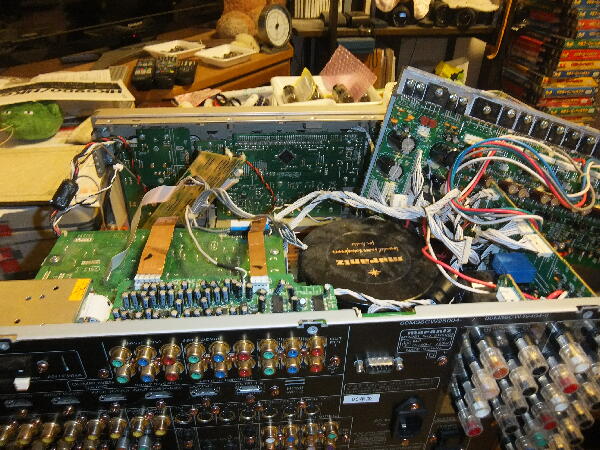

外した後ろパネルを組み立てる ビスが多く基板接続FPCも可也有り面倒 とんだ回り道

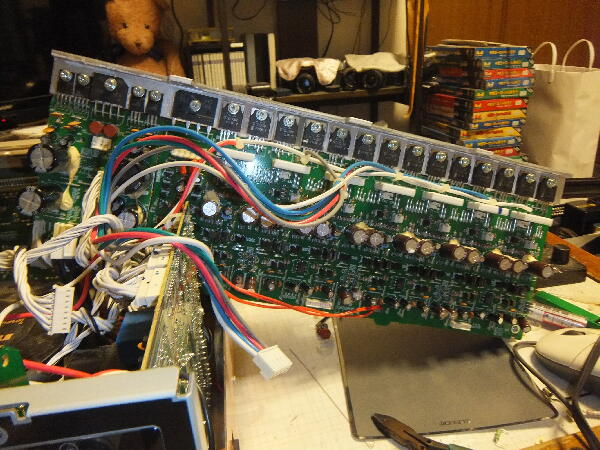

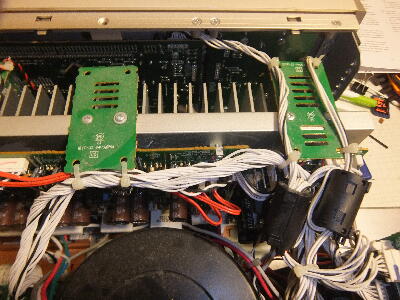

パワーアンプ放熱器を外す 此処もハーネスが多く放熱器の上を通っているので大変
 |
|
|
|
|
パワーTrや整流ブリッジは正常そう

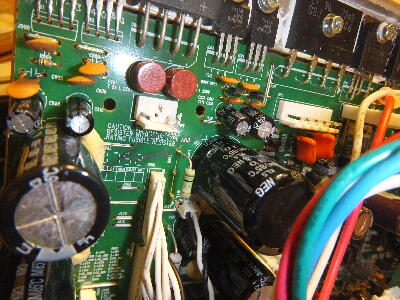

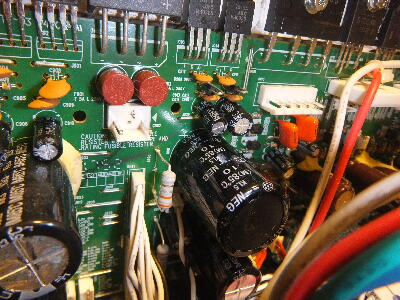

±15V電源部に怪しいヒューズ抵抗？ 0.33Ωが2個有り1個が断線している
手持ちの0.1Ωを付けておく
 |
|
|
|
|

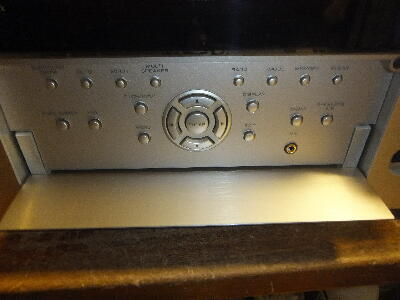

”PURE DIRECT”+”7.1CH INPUT”+”CLEAR” 長押しでエラーフラグが解除され電源がはいるようになった

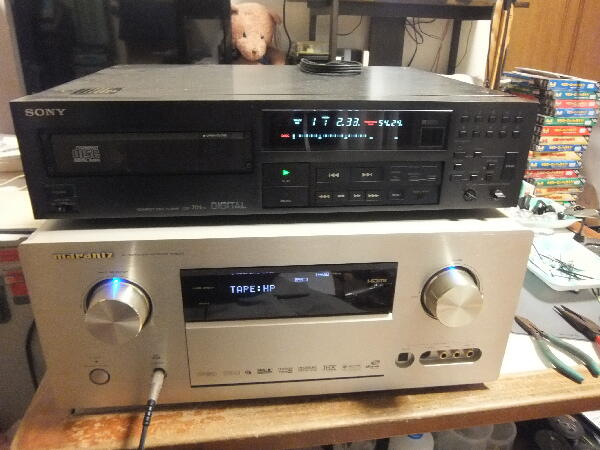

CDを繋ぎ動作するか確認 ヘッドフォンから音が出る様になった やれられ
アナログは音が出る様になったがHDMIの画像出ず光入力の音が出ない
デジタル系が動作しない これを追うのが大変そう
続く
 |
|
|
