2020/6/12

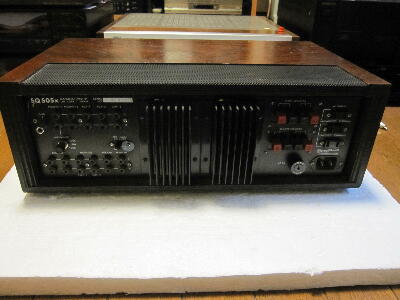

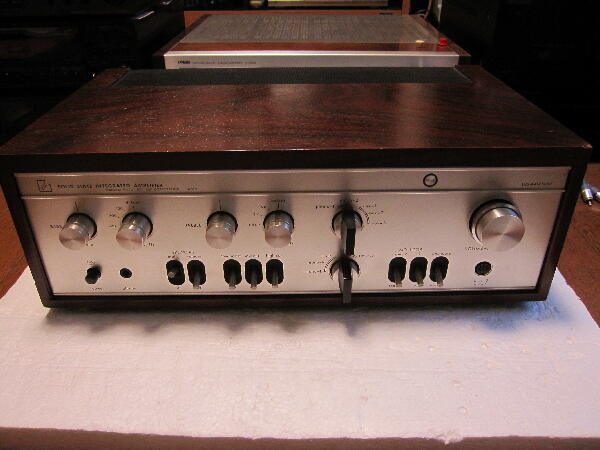

”前に電源を入れようとしても入らない状態” 東京都 Y 様 修理依頼品 新規修理依頼は原則受けていないが面白そうなので見てみた

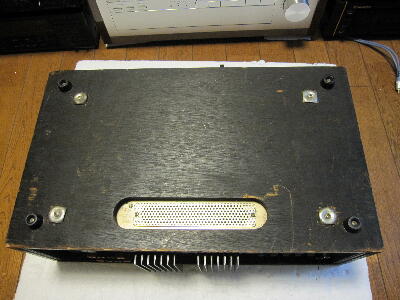

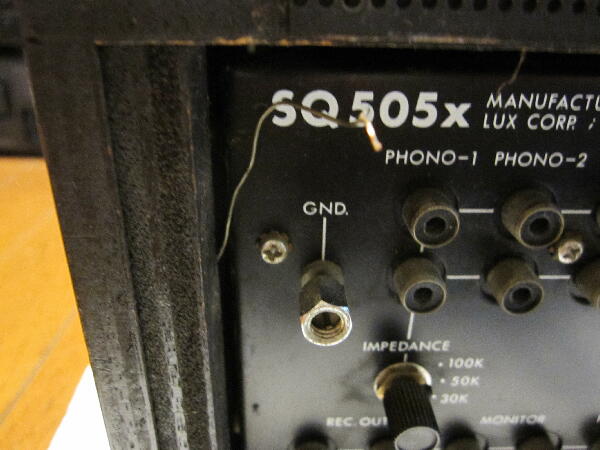

木製ケースのシールド線が外れている
 |
|
|
|
|

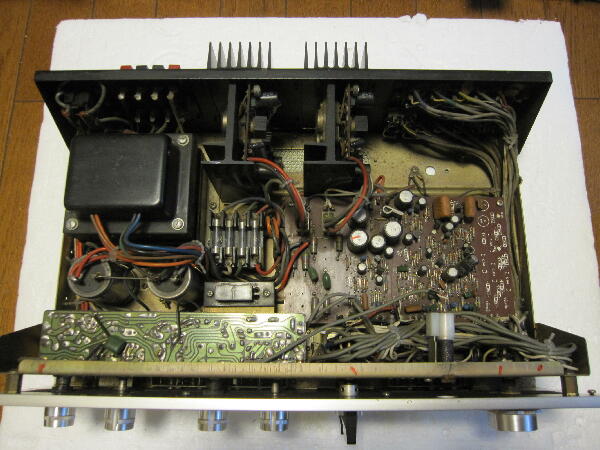

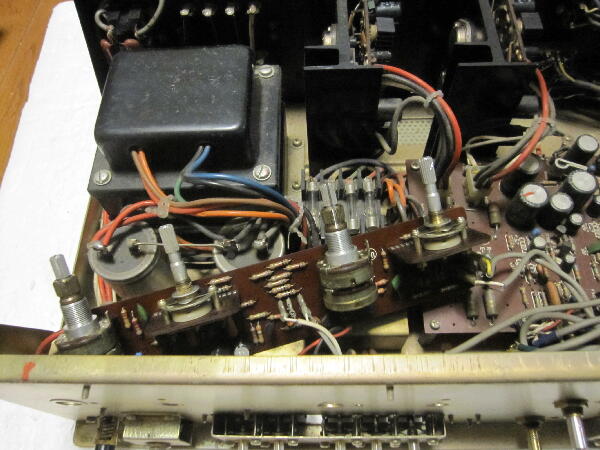

中を見てみる

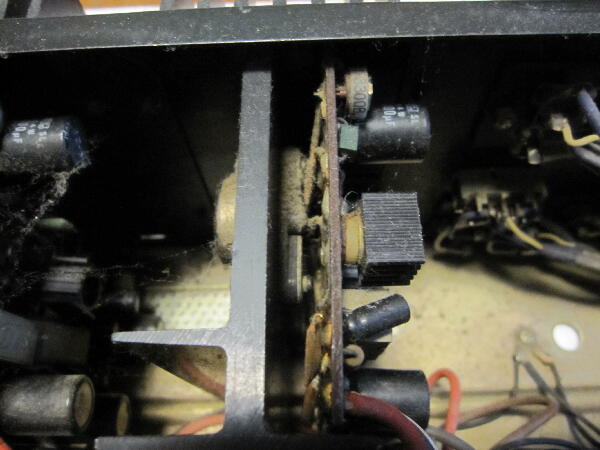

埃が可也溜まっている 電源が入らないとの事だったが電源を入れる前にパイロットランプを確認してみた

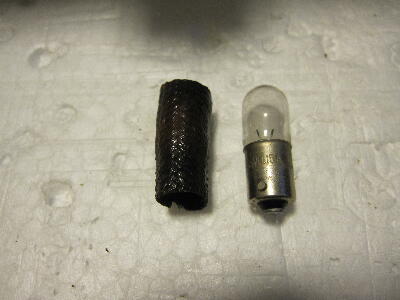

6.3Vスワン電球は切れている
 |
|
|
|
|

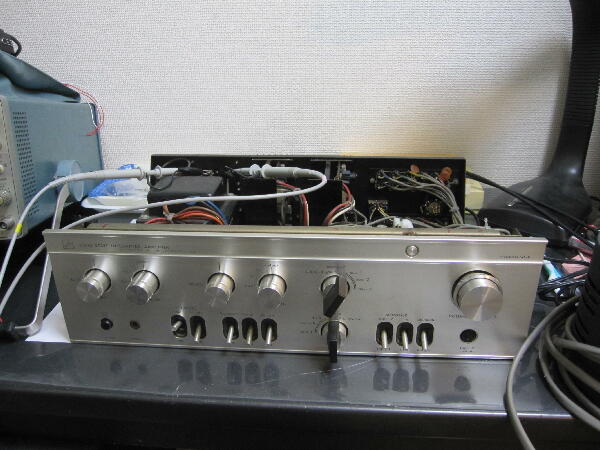

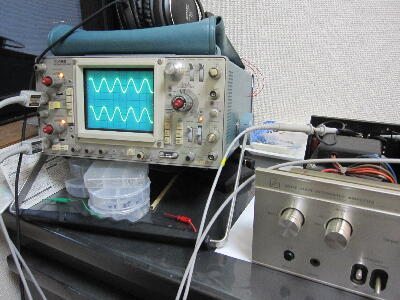

パイロットランプは点かないがスライダックで電圧を上げながら確認
アンプ自体は動作しているがレバースイッチはことごとく接触不良 スイッチを切り替えると出力は途絶えたりふらついたり不安定になる
ボリュウムもトーンも含めガリが出ている
 |
|
|
|
|

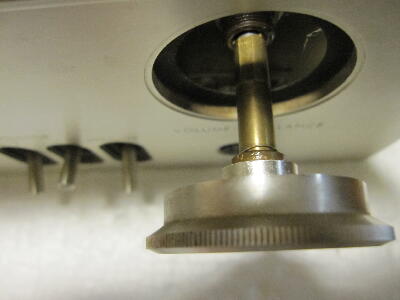

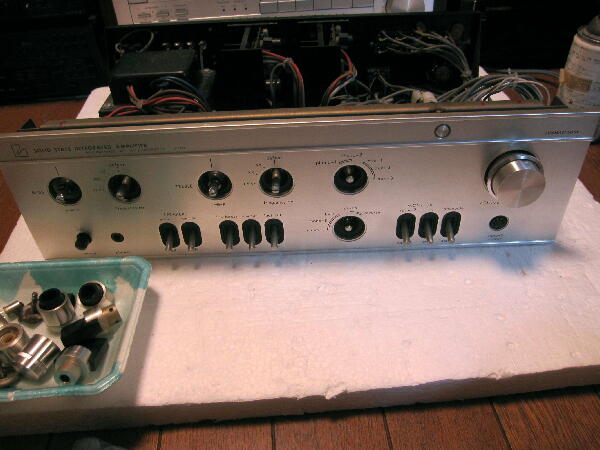

パネルを外さないと先に進まないのでツマミを外していくと ボリュウム、バランス 2軸構造のツマミが固着しているのかどうしても外れない

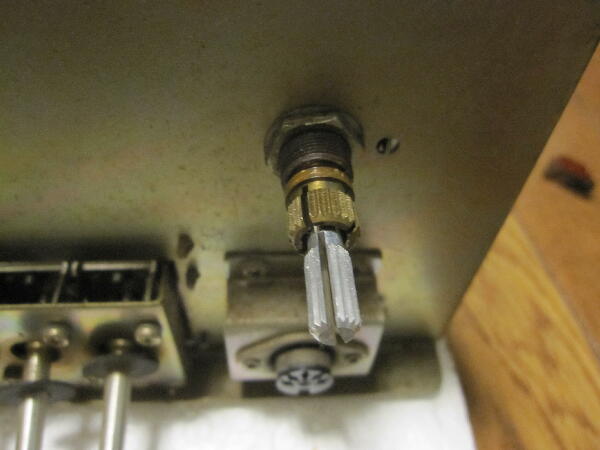

無理な力をボリュウムシャフトに掛けたくないが 10mm角のベーク棒をバランスツマミとサブパネルの間に入れ マイナスドライバで抉ると抜けてきたがアウターシャフトごと抜けてきた
不味い事になったのか…
バランスツマミ側からシャフトを打ち抜くとツマミが外れた シャフトの角度を合わせて押し込むと元に戻せた
シャフトを回すと摺動子が回っているので何とかなった 良かった
 |
|
|
|
|
トーンVRとターンオーバ切替SWに ケイグを吹いて様子をみてみる
ケイグでダメなら分解するしか無いが…

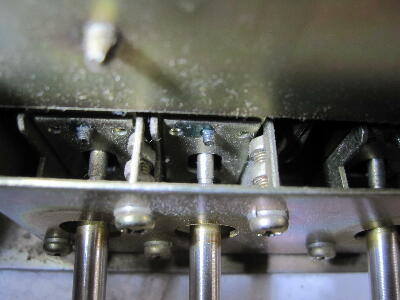

レバーSWも隙間からケイグを吹いて様子を見てみる このレバーSWは分解が可也面倒 配線がハンダ付けされているので出来れば分解は避けたいところ
通電して確認すると各SWを切り替えても問題無さそう
 |
|
|
|
|

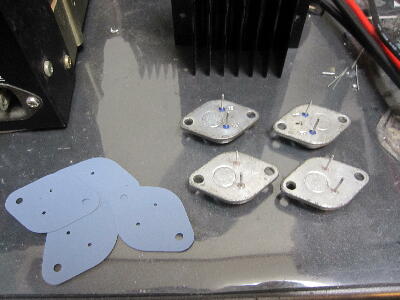

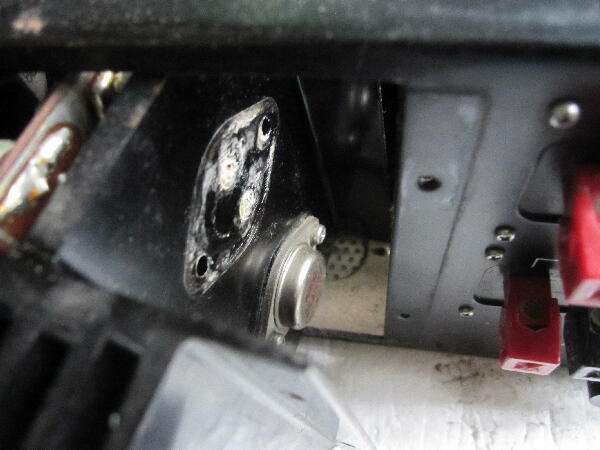

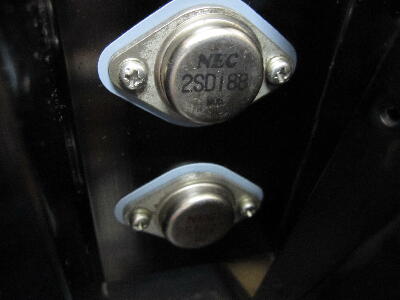

パワーTrの放熱器を確認
シリコングリスは乾きぎみ シリコンシートに交換しておく
 |
|
|
|
|

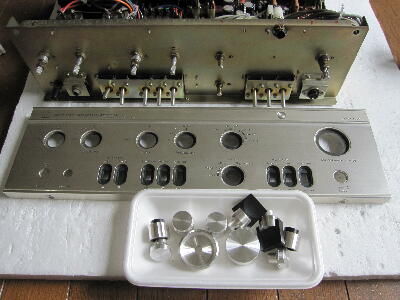

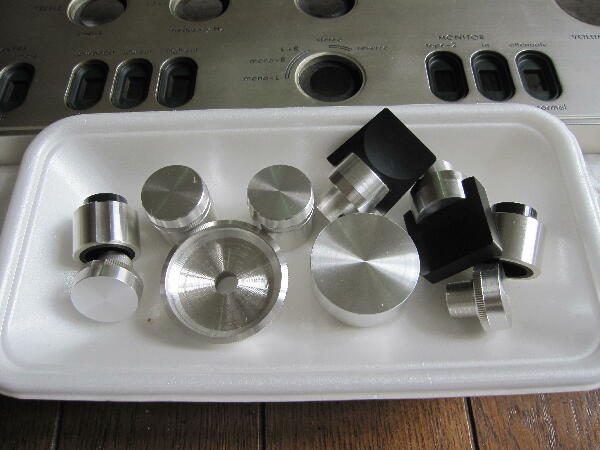

ツマミは汚れていたので洗剤で掃除
パネルのレバーSWエスカッションも汚れていたので洗剤で掃除
 |
|
|
|
|
パネルを組み付けて最後にバランス、ボリュウムツマミを付けている時に思わぬトラブル

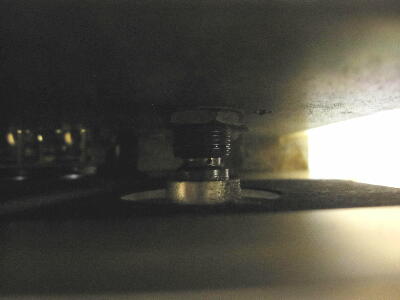

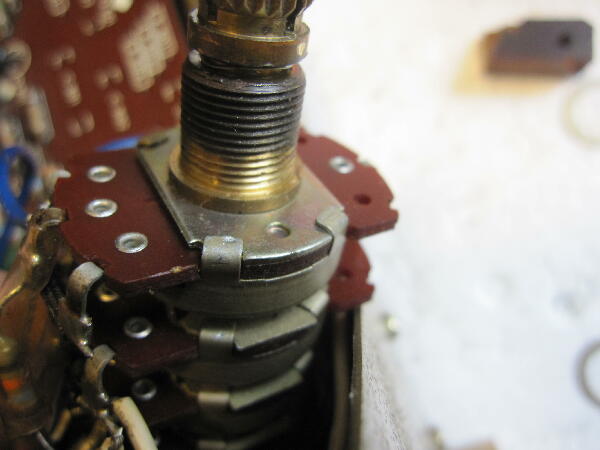

シャフトにツマミを押し込む時に異常に硬く 無理に力任せに押し込んだら 力に負けてボリュウム金具カシメが外れてシャフトがグラグラになってしまった 写真はカシメ直した後のもの 一時はどうなる事かと焦ったが…

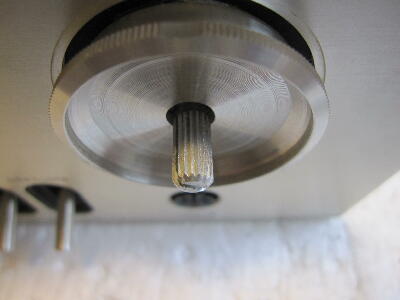

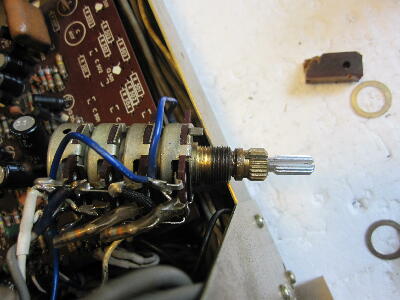

セレッション（ローレット）軸とツマミの嵌め合が余りにも硬いので 軸をバランス側の真鍮軸とボリュウム側アルミ軸をツマミが無理なく入る様削っておく
ツマミでこんなに苦労するとは思わなかった
 |
|
|
|
|

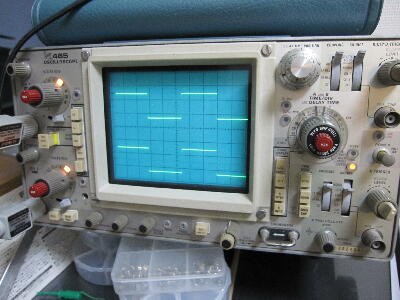

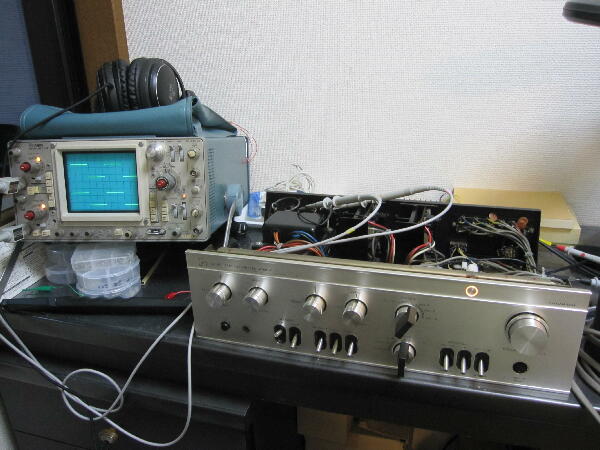

方形波でトーン、Low boostなど変化するか確認

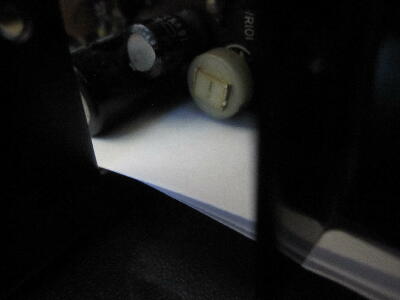

ゼロ調はLchが可也ずれていたので調整 アイドルはずっと通電していても放熱器は温かくならない 換算値で8mA程 恐らくこんなもんだろうと約30mＡ弱に調整（0.33Ω×30mA≒10mV） ゼロ調VRは調整し難い位置にある 放熱器Assyを本体から引き出し 隙間から調整
 |
|
|
|
|

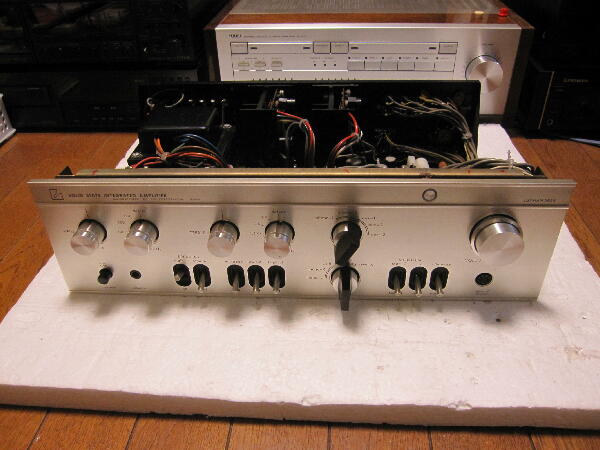

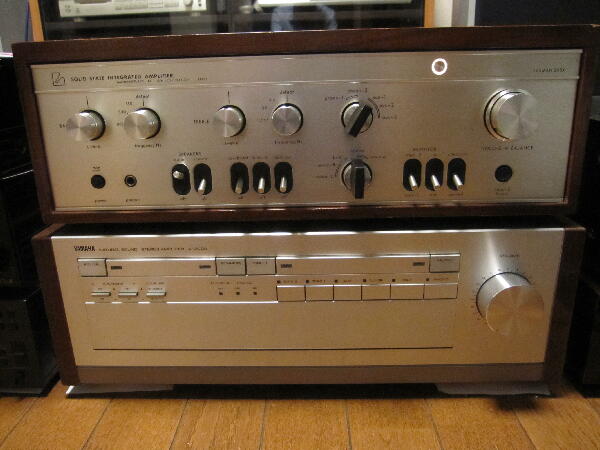

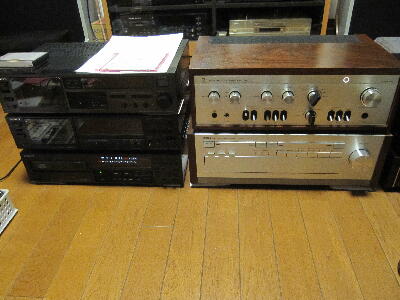

音出し 3日程様子を見てみる
 |
|
|
