2018/2/13

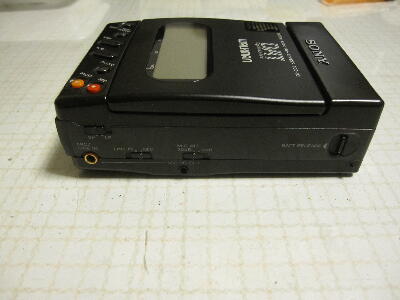

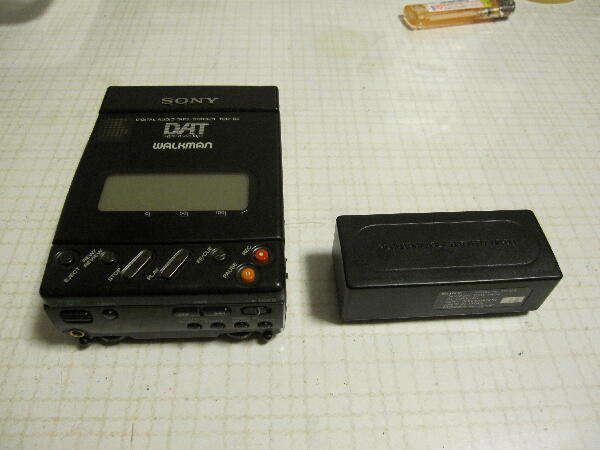

”ACアダプタが無いため動作未確認” ジャンク
TCM-80の時と同じ様に側面の樹脂部がベタついている 付属のニッカドバッテリーは全くダメ
9VACアダプタは持っていないので外部電源で試したが電源が入らない そのためリッドも開かず
 |
|
|
|
|
裏カバーを開けてみる

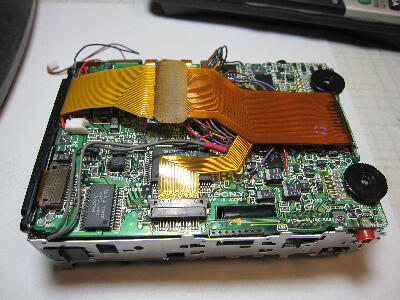

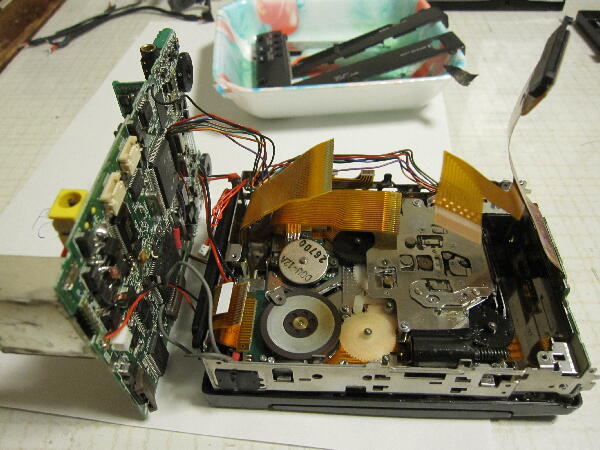

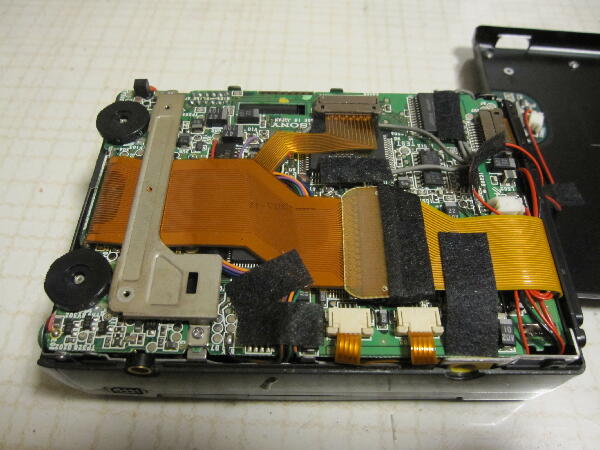

FPCと固定テープで覆われて見えないのでFPCを外し電源部を探す
|
|
|
|
|

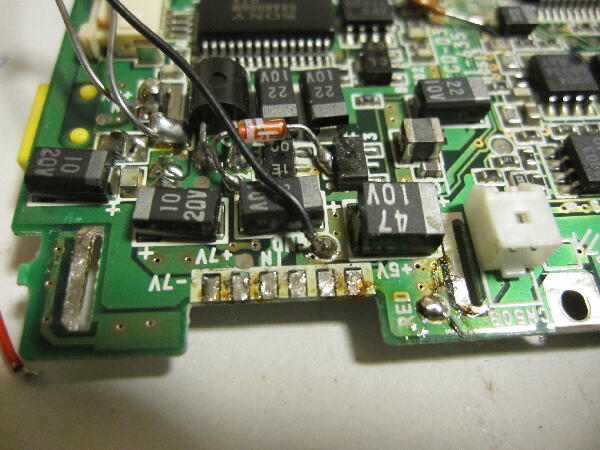

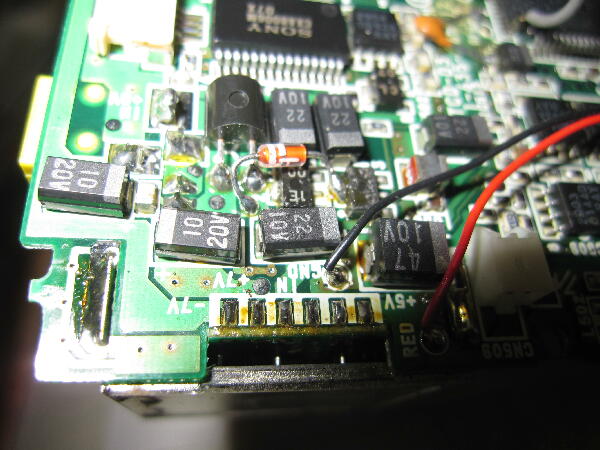

ロームの保護素子？は切れていない ＋5V、＋7V、-7VはDC/DCモジュールで生成しているようだ

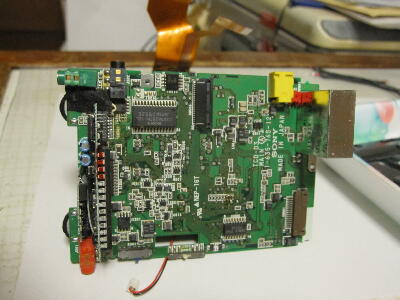

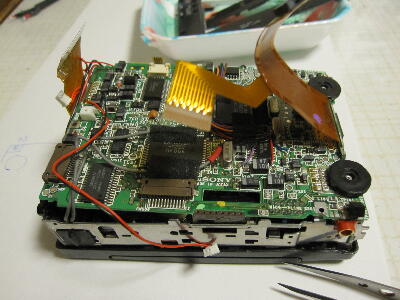

邪魔な入線は外して基板単体にしてみる
 |
|
|
|
|

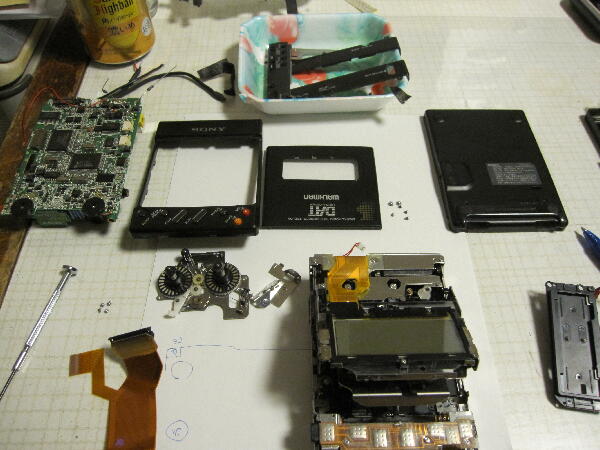

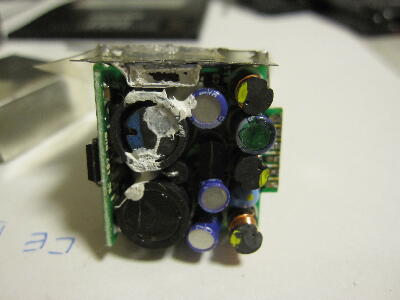

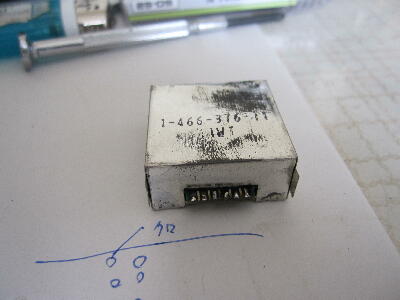

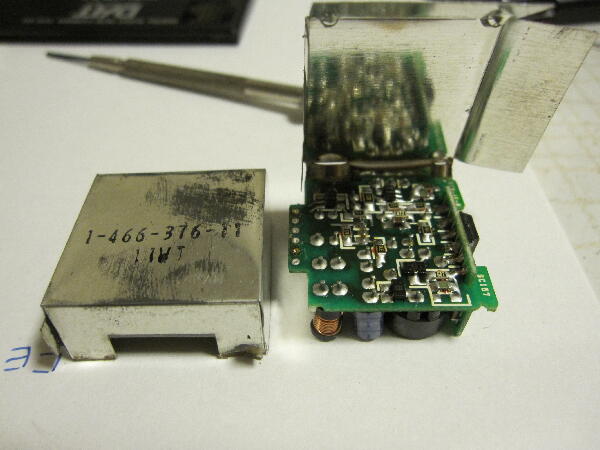

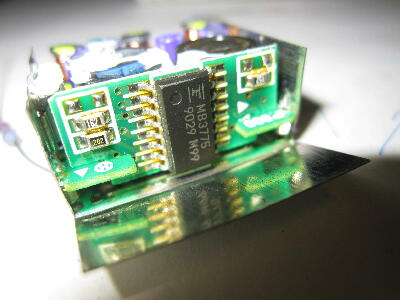

DC/DCモジュールを外してばらしてみた
富士通の電源ICが使われている
 |
|
|
|
|

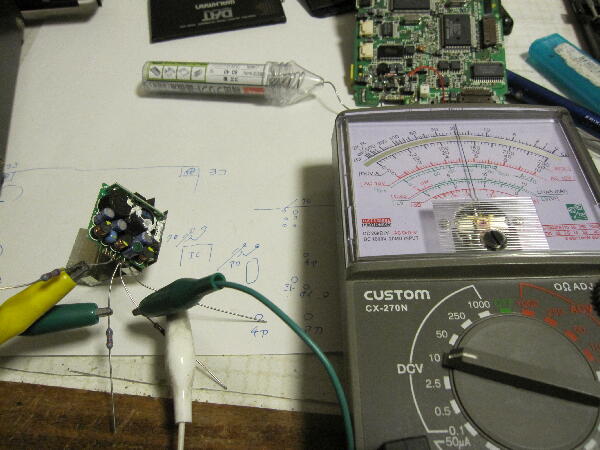

9Vを印加してコントロール端子を”H”にすると5V ±7Vは出てきたのでこのモジュールは正常だった
モジュールを組み立て
 |
|
|
|
|
かなりばらしてしまった
ビスは小さく構造も複雑なので組み立てられるかちょっと不安
この様な機構設計する人はどんな人なのだろう？ 尊敬してしまう |
|
|
|
|

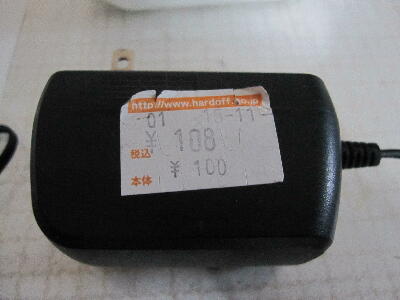

2/17 H/Oで9VのACアダプタを探してきた
 |
|
|
|
|

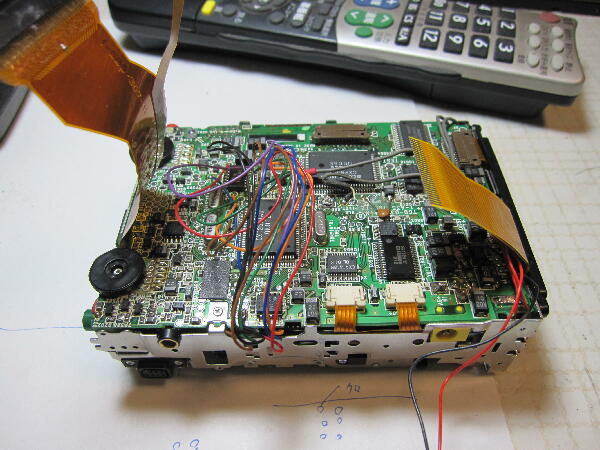

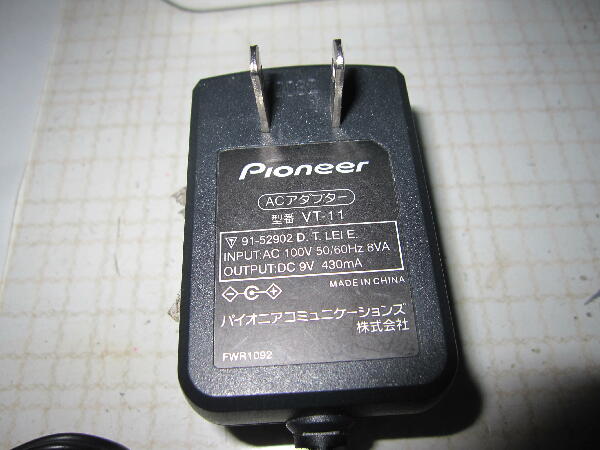

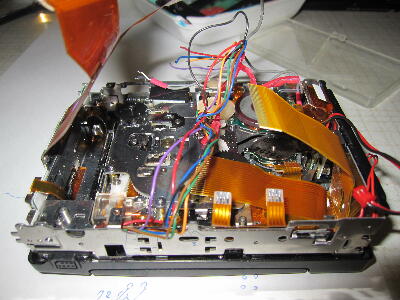

買ってきたACアダプタで電源が入るか仮に外した線を接続
 |
|
|
|
|
液晶電源は入った 何処か接触が悪かったのか？

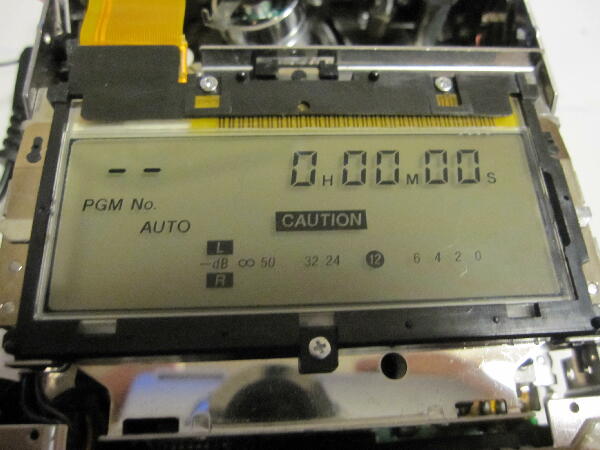

動作音は何も聞こえずCAUTION表示が出るのでメカに問題がありそう
とにかく電源が入って良かった 電源スイッチはちょっと長く押していないと入らないので単に押し方が短かっただけだったのか？

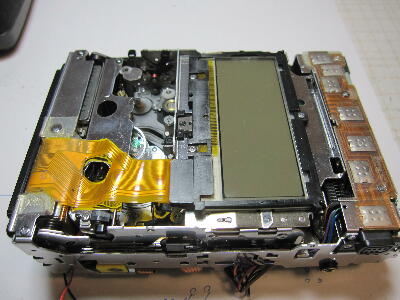

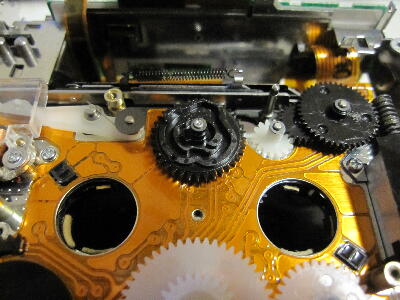

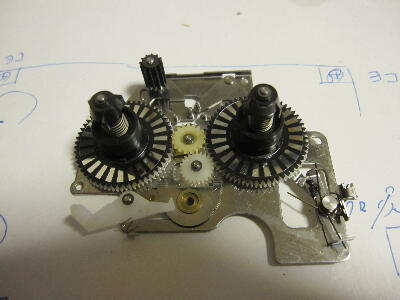

カムで動くアームの動きが重たい グリスが固着ぎみなのか？そう簡単には動いてくれない
やはりメカ部を調べ直す必要が有りそう
続く
 |
|
|
