2018/9/2
”再生時に左チャンネルが、小さいかすれた音で シャリシャリとノイズを含んだ音がします。またオートアジマス調整もできて いないようです。”

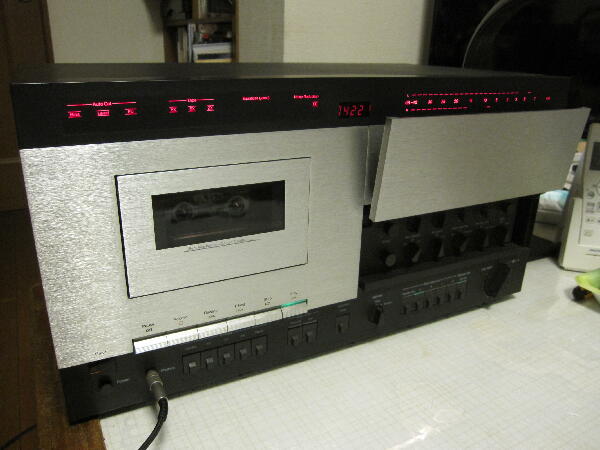

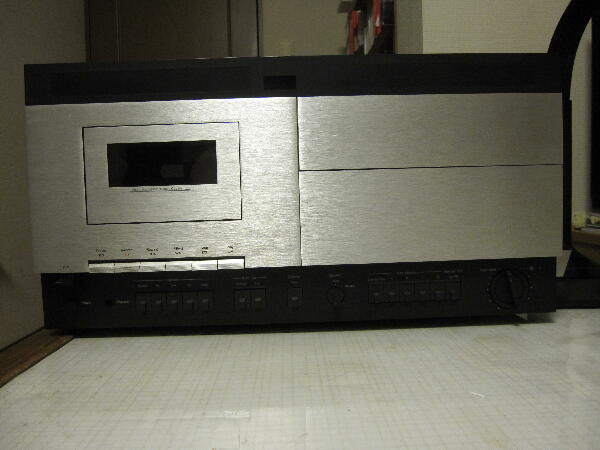

山口県 K 様 LX38に引続きの修理依頼
 |
|
|
|
|
確認してみるとLchではなくRchのレベルが低く歪んでいる

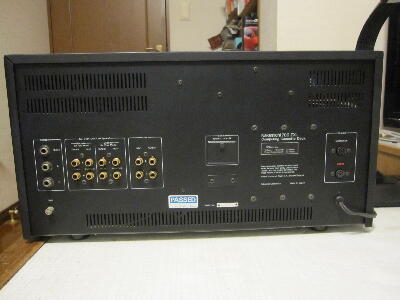

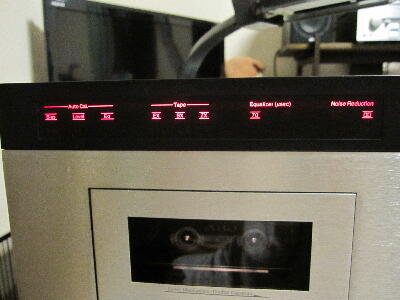

未だ操作は良く分かっていないがテープセレクタが全灯していたりイコライザが点灯しなかったりシーケンスも不安定

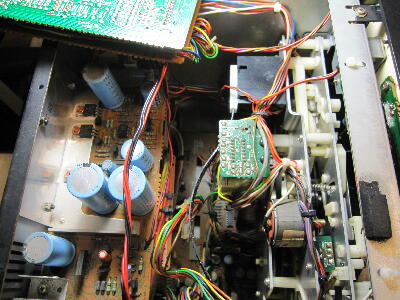

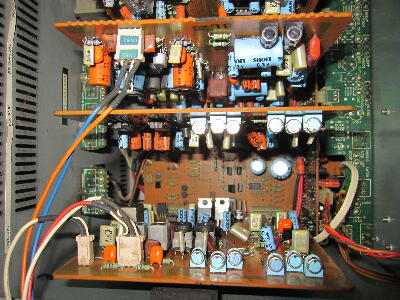

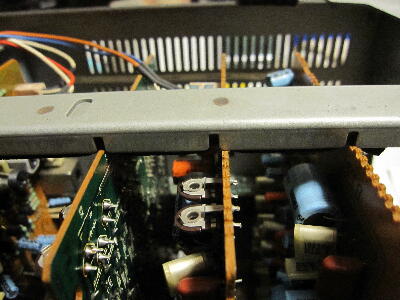

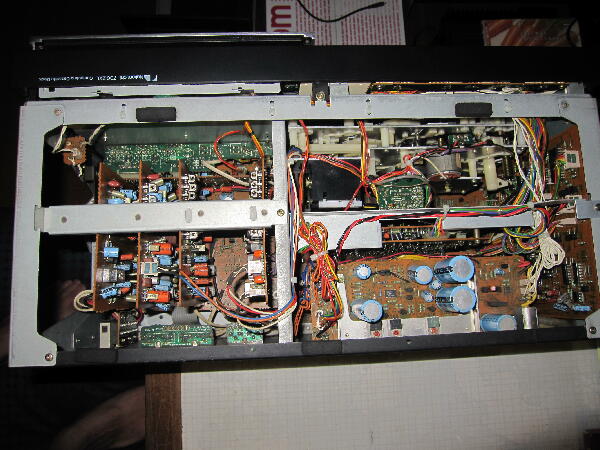

メモリ機能との関連もありそうで厄介 またメンテし難い構造で動作中の信号も追い難い 輸送中にずれたのか基板押えガイド溝が合っていない

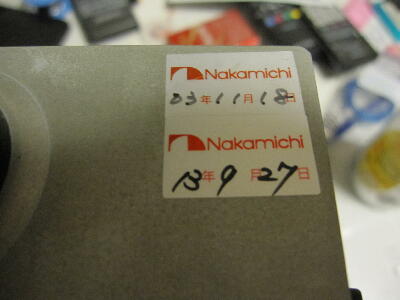

ナカミチで修理を受けているが…
 |
|
|
|
|

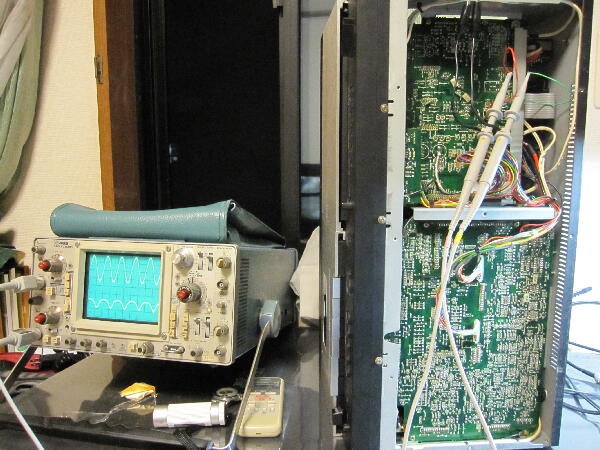

1KHzテープを再生するとRchの波形は歪んでレベルも低い

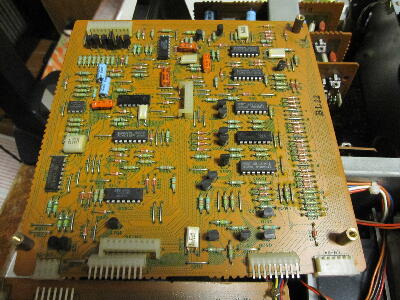

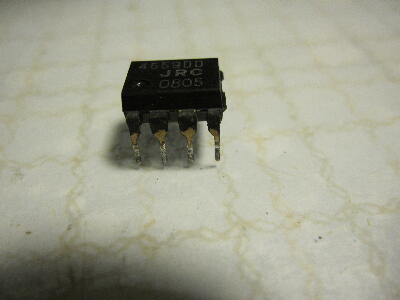

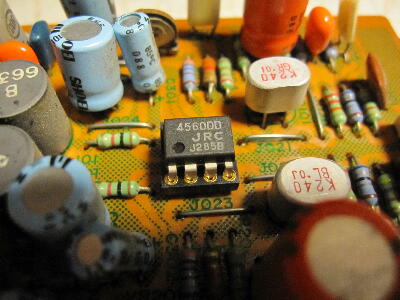

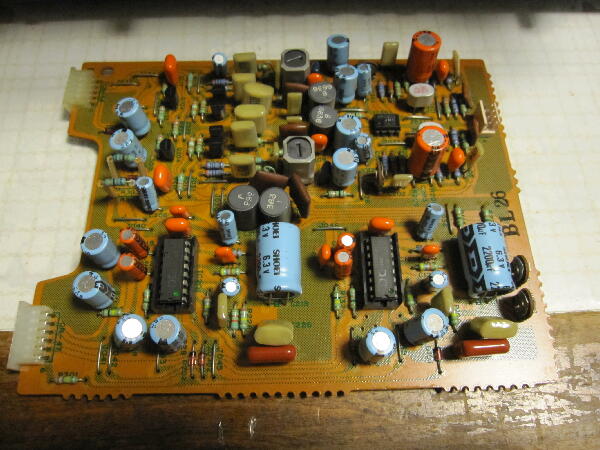

再生アンプを外して観察 ヘッドアンプOPアンプの足が真っ黒

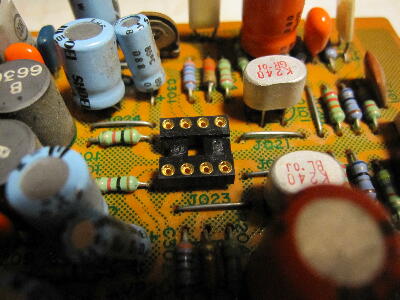

ICソケットにして交換 デュアルFETが左右でBL、GRとランクが異なっている 出荷時からのまま？
 |
|
|
|
|

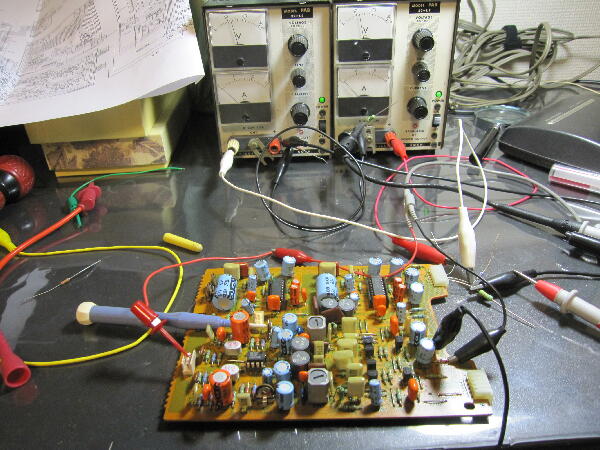

基板単体で動作確認 歪は良くなっている オフセットを調整
 |
|
|
|
|

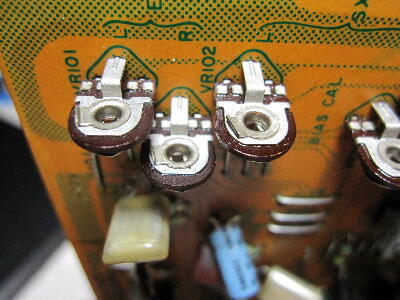

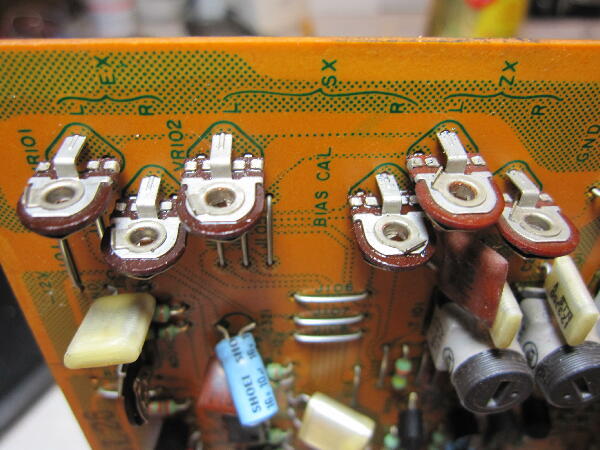

バイアス調整や録音レベル調整VRが接点復活剤？でベトベト
可也接触が悪くなって処置したらしい ナカミチが行ったものなのか？
 |
|
|
|
|

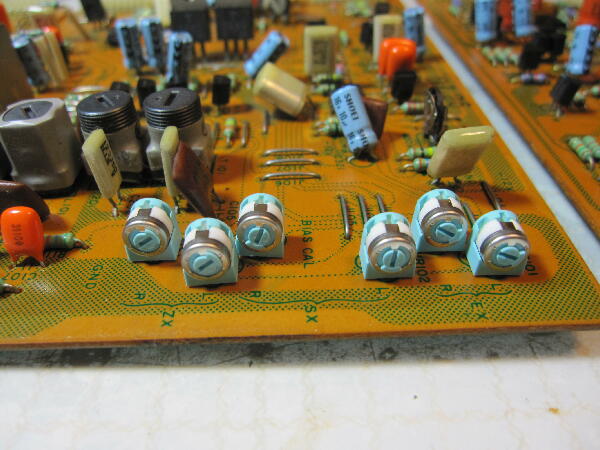

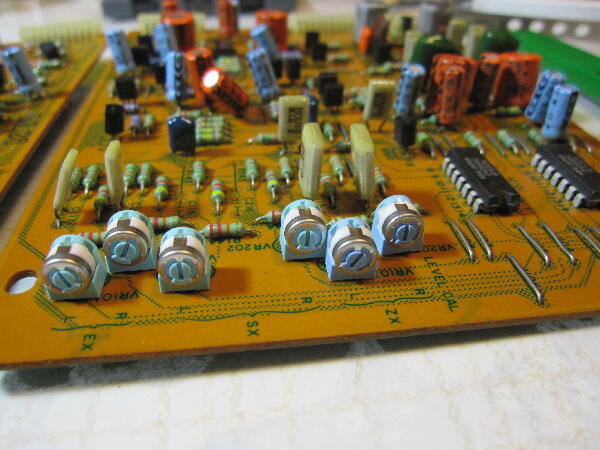

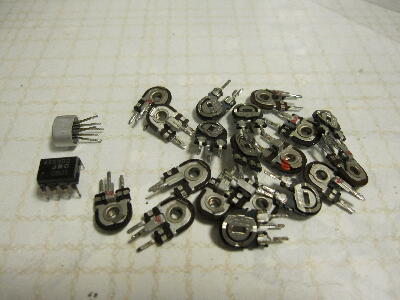

ベトベトなVRは全数交換
アバウト元の角度にしておき後でレベル合わせ
 |
|
|
|
|

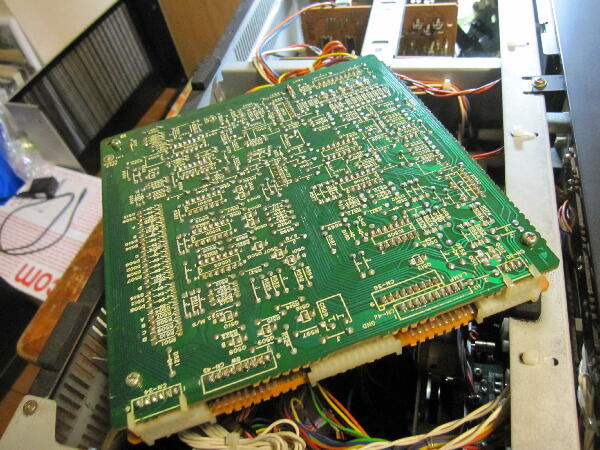

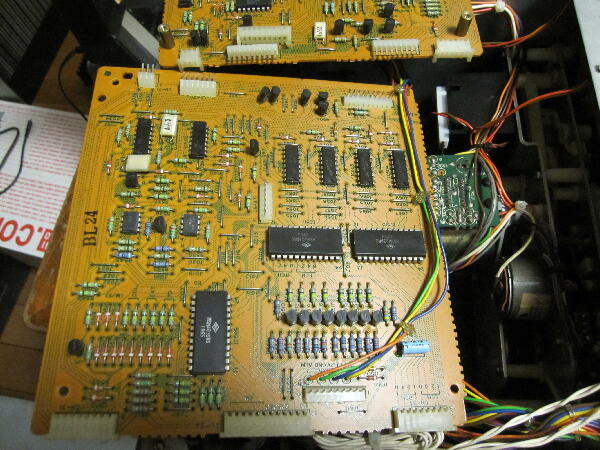

2枚合体されたAUTO CAL基板を見てみる
MSM4039 4ワード8bitメモリ が絡んでいる模様 仕事では色々なメモリを使ってきたが初めて見るもの 構造的に動作中の波形が追えないので厄介 諸々の設定を4パターン記憶する様だがこのメモリICが怪しい ハンダ痕も多く見られるが… どの様な経歴の機体なのか？
 |
|
|
|
|

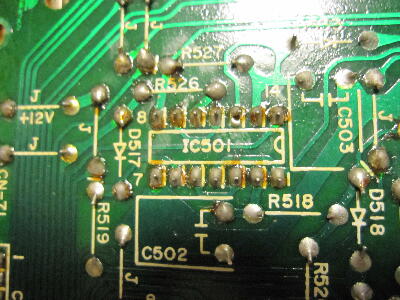

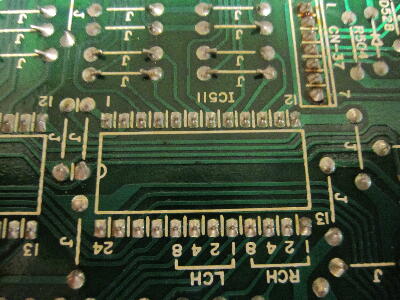

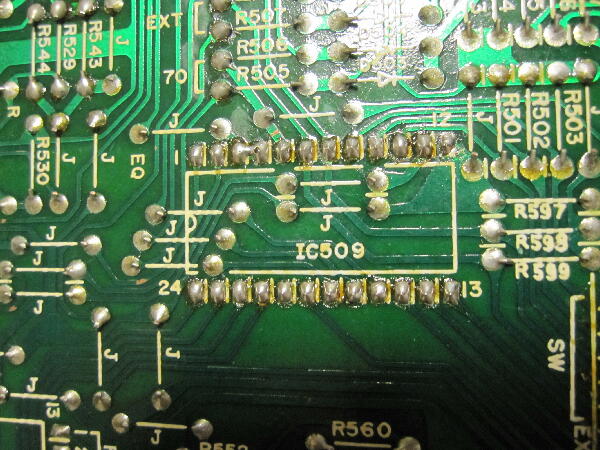

IC509 （メモリIC）のハンダの様子が他2個と違いロット番号もIC509が異なっているので交換されたのか？

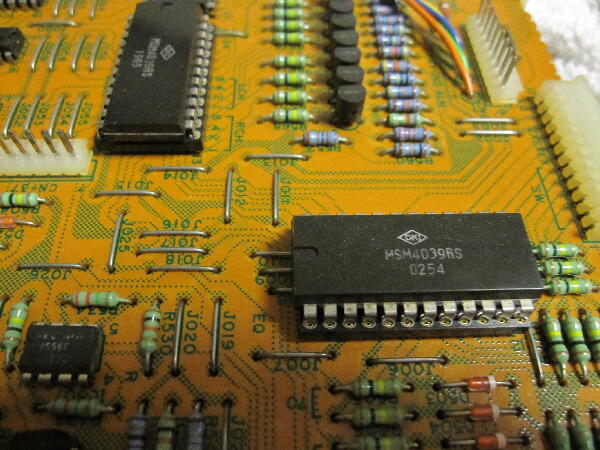

MSM4039RS が手に入るか分からないがICソケットにして入れ替え症状が変わるか試してみる
 |
|
|
|
|
テープセレクタの表示は変わったがSWを切り替えても変化しないのは変わらず
メモリICのせいではないのかも？
又イコライザの70/120μsの切り替えは70μs表示が消えたり不安定
 |
|
|
|
|

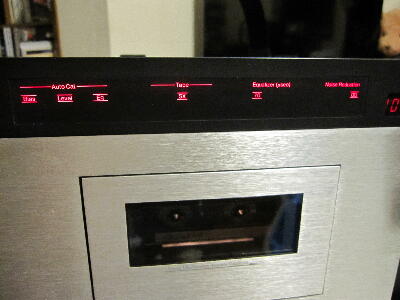

試しにオートキャリブレーションを動作させてみるとテープセレクタが切り替わりヘッドのアジマス調整のモータ音がして全点灯していたキャリブレーション表示が一旦消え順に動作に伴い点灯するA.B.L.E.はどうやら正常の様だ 初めての機能で正常時の状態を知らないので回り道をした
それでも70μS表示は振動を与えると点灯したり不安定 ランプの切れかけ？

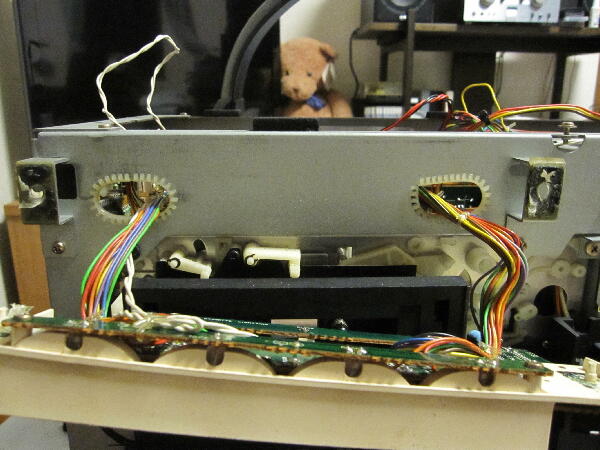

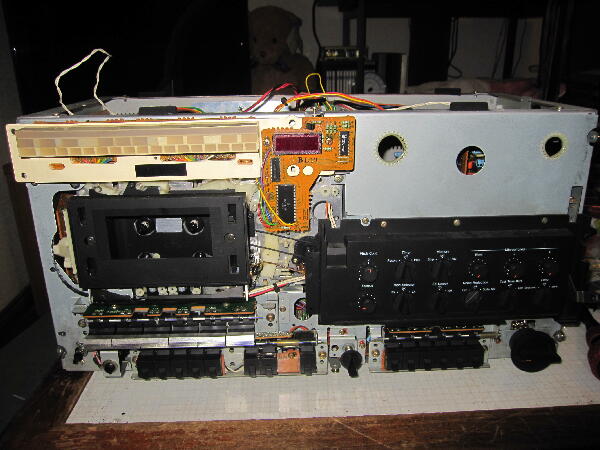

パネルを外してみる

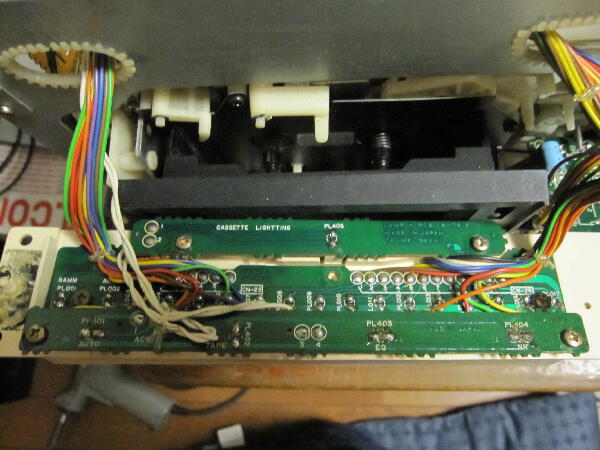

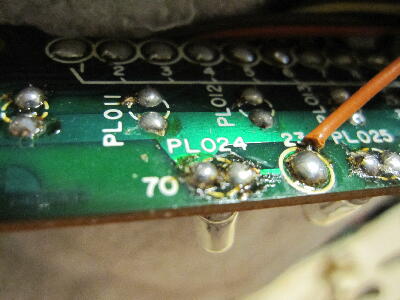

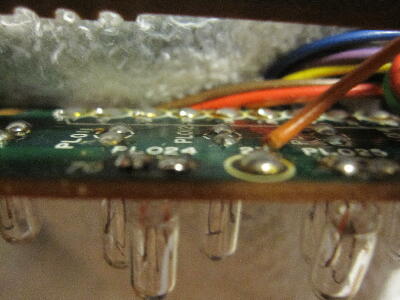

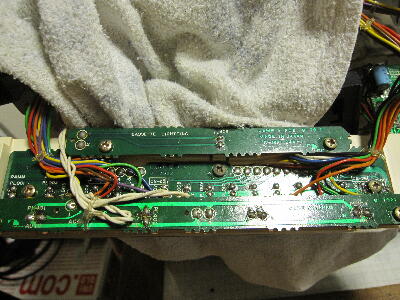

ランプ基板を止めているタッピングビスが2本ついていない ここもばらされた機体の様だ ビスの付け忘れ？問題の麦球の導通を測ると不安定 麦球の足が片側付いていない 足が出る様再ハンダ （ピンボケになってしまったが…） 基板止めビスは付いていない箇所もきっちり止めておく
 |
|
|
|
|
メモリバックアップ用の電池を装着してオートキャリブレーションを各ポジションにメモってみた
A：ノーマル B：ハイポジ C：メタル テープセレクタ EX、SX、ZXは切替SW通りに入っていてEQ、ドルビーの設定も入っている
Eq/NR SW押しでイコライザ、ドルビーの切り替えが出来てテープセレクト EX、SX、ZX 切替は出来ない
他機のマニュアルに慣れているので操作に戸惑った これが正常動作なのだろう
 |
|
|
|
|

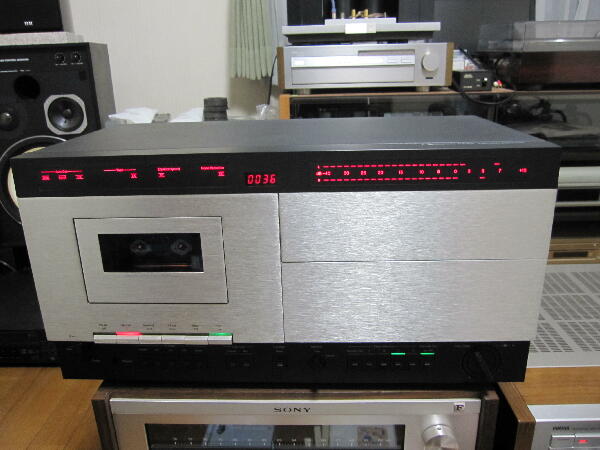

音出し メタルテープで録音、再生 Tape/Source を切り替えても殆ど差は無いので問題なさそう

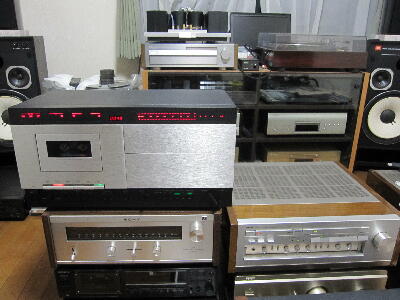

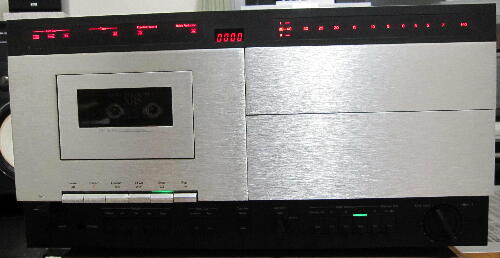

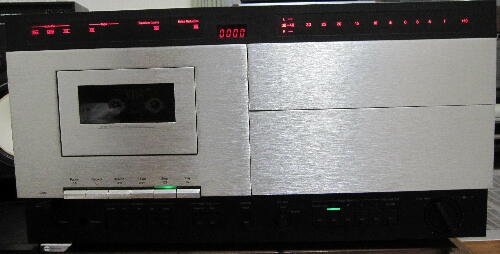

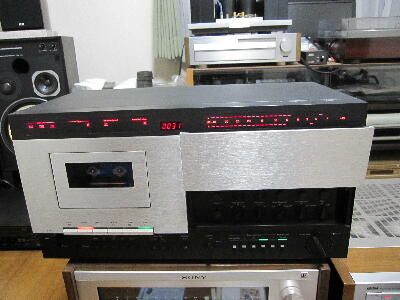

それにしてもデカい !
 |
|
|
