2019/12/22
AU-D907Xと聞き比べてみようと久しぶりに電源を入れてみるとミューティングリレーがオンしない
壊れたのか？電源を切り調べてみた カバーを開けてパワーTRのエミッタ抵抗は上から電圧が測れるので見てみるとLchが-に振り切っている

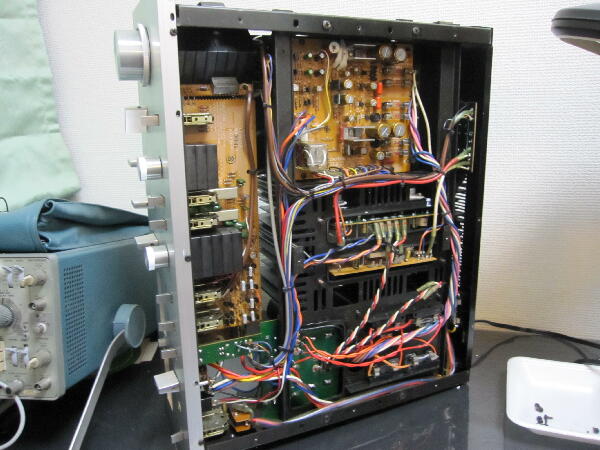

慌てて電源を切る 裏カバーも外してパワーTRを簡単にテスターで導通を見たが壊れては無さそう

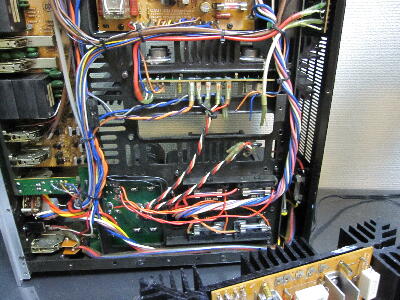

パワーAssyを外してみる
 |
|
|
|
|

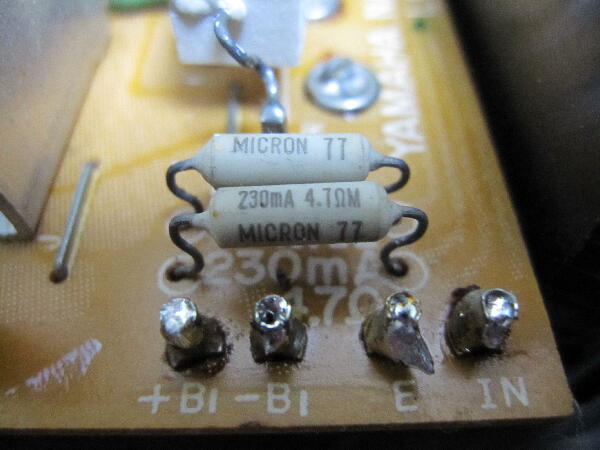

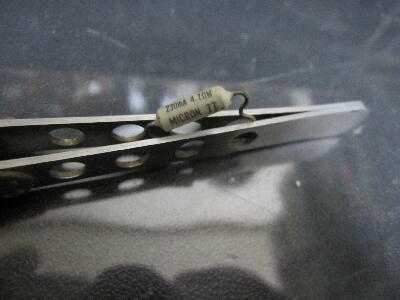

やはり終段TRやドライバーTRも壊れて無そう ヒューズ抵抗が多く使われているので見ていくと初段±電源入力に入っている4.7Ωが片側切れていた
劣化で切れたのだろうか？基板内を見ても特に異常は無さそうに見えるが…
 |
|
|
|
|

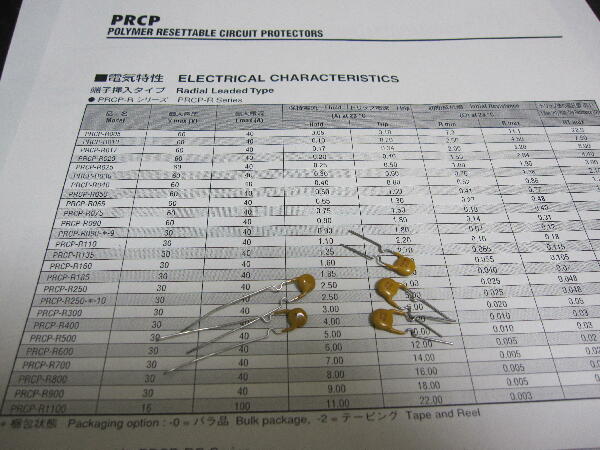

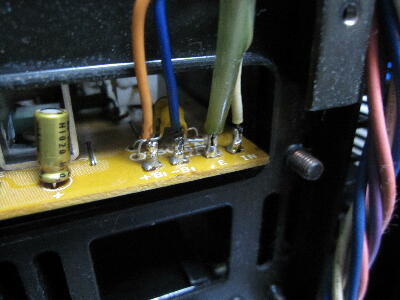

ヒューズ抵抗は持っていないので普通の抵抗にするか迷ったが保持電流250mAのポリスイッチが手持にあったので2個共替えてみる
このポリスイッチは通常2Ω程度なので問題無いと思われる
 |
|
|
|
|

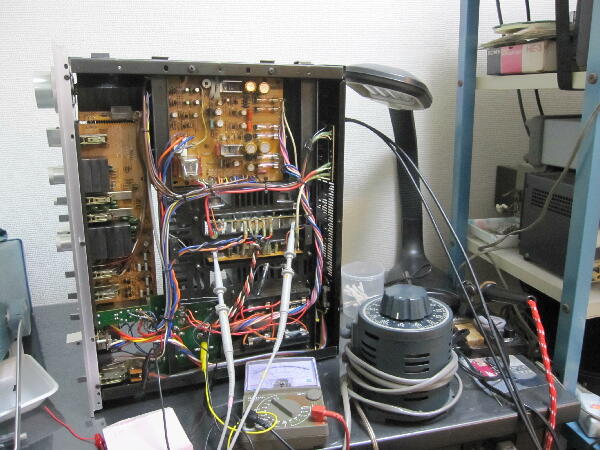

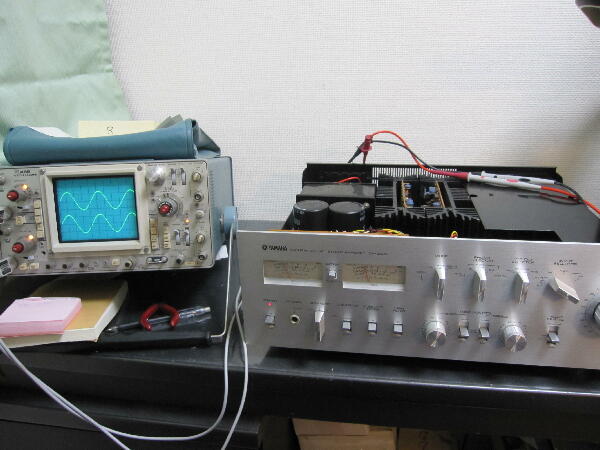

スライダックで電圧を上げながら様子を見る

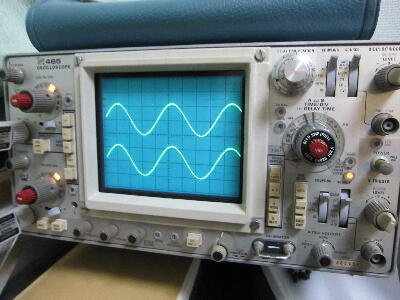

可也上げたところでリレー音がして波形が出てきた
 |
|
|
|
|
DCオフセットの調整は必要無かった

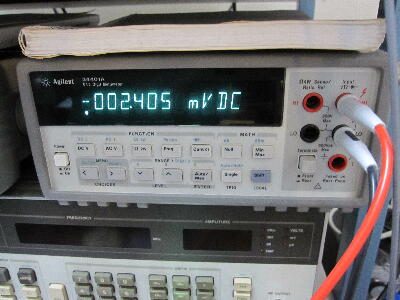

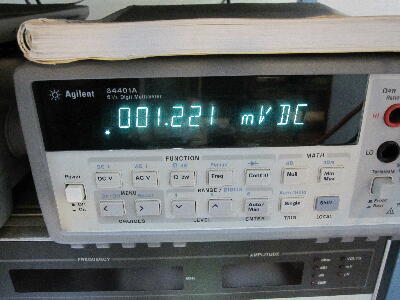

電源投入時から大きな変動はなく温まって左右このあたりになっていた 安定度は可也優秀
 |
|
|
|
|

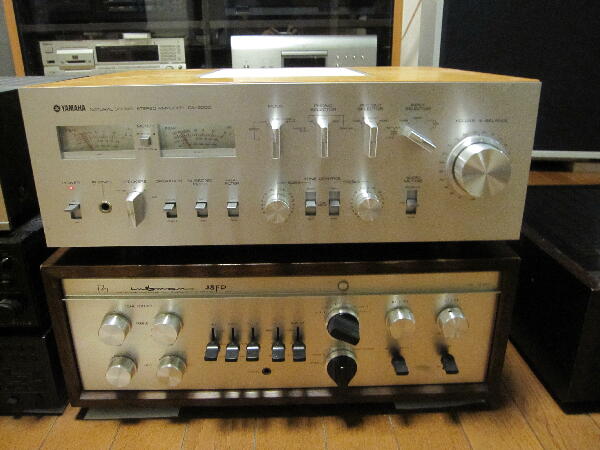

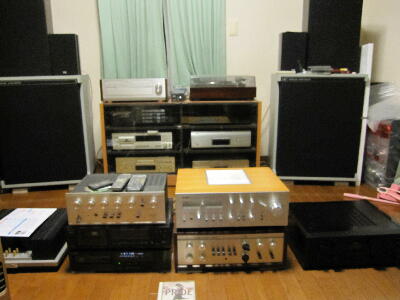

音出し 久しぶりに本機を聞いてみた
自分の好みではAU-D907Xより癖が無く聞きやすい
 |
|
|
