2021/1/24

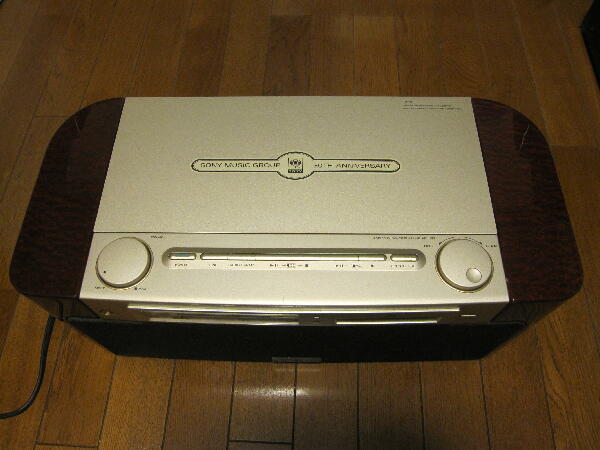

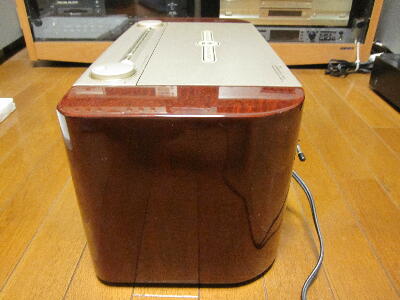

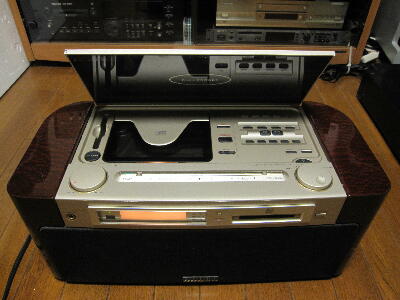

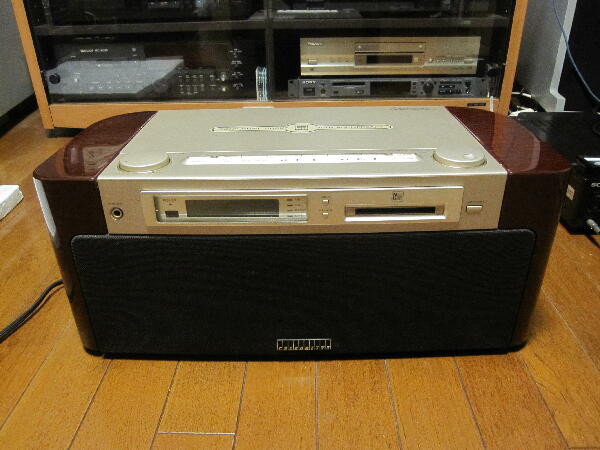

”CD/MD再生出来ません、液晶表示しません” ジャンク ￥8,800 D-3000は持っているがMD付きの本機を手に入れてみた
 |
|
|
|
|
電源を入れて状態を見てみる
まず扉の開閉 開では少し開き モータ音はしているがそこから滑って開かない
手でアシストすると開く 閉は自重があるので問題無く閉まる

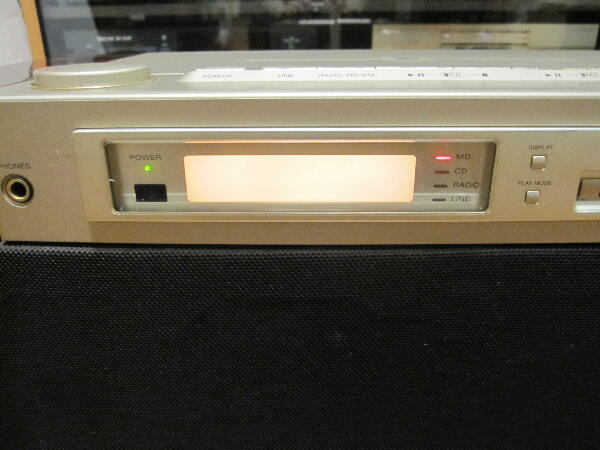

液晶表示のバックライトは点灯しているが何も文字は表示されない

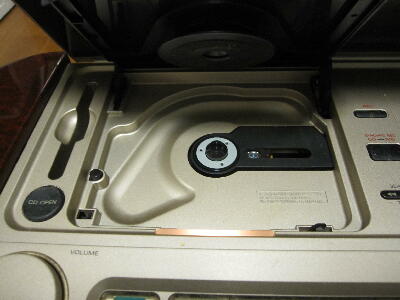

ラジオは受信するが CDはディスクの回転もしない
MDはディスクの挿入は出来てもTOCは読まず ディスクが出なくなった

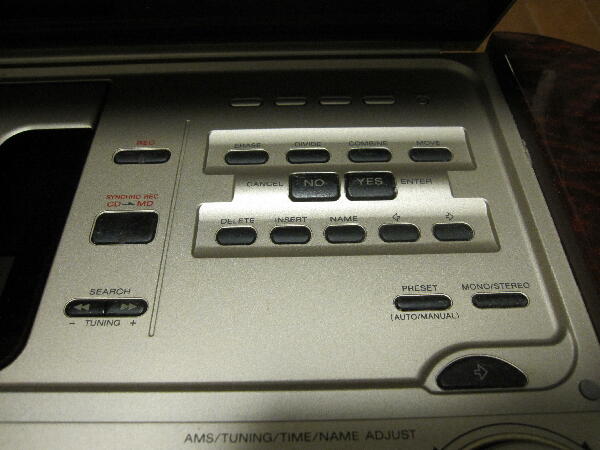

スイッチボタンは加水分解でベタベタ状態
色々な不具合でいっぱいの本機 前途多難
 |
|
|
|
|

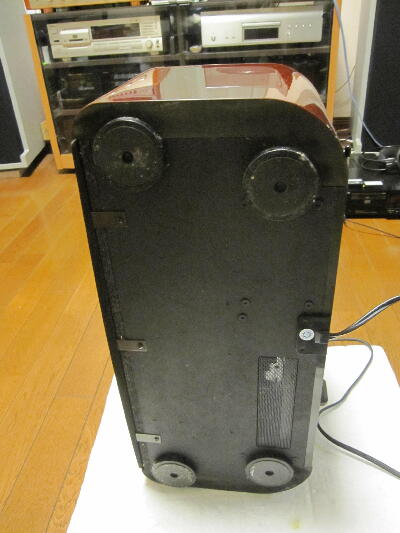

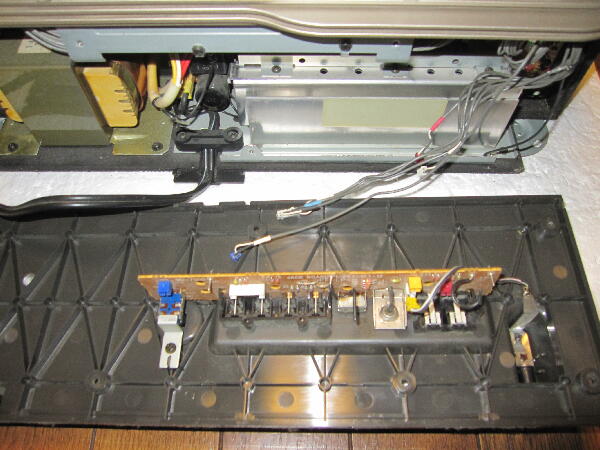

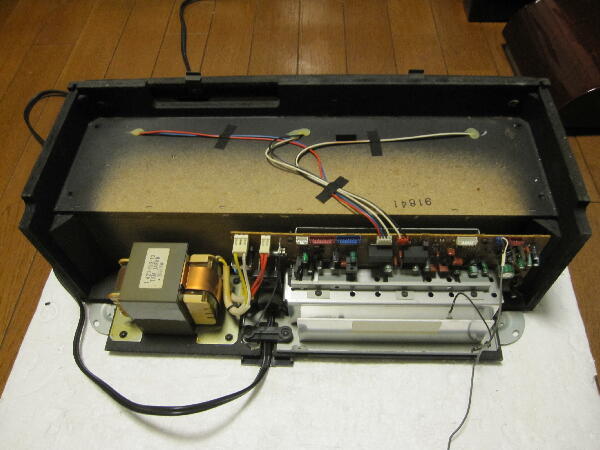

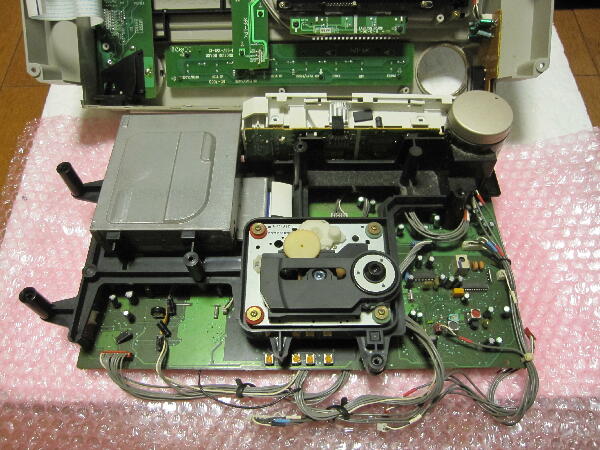

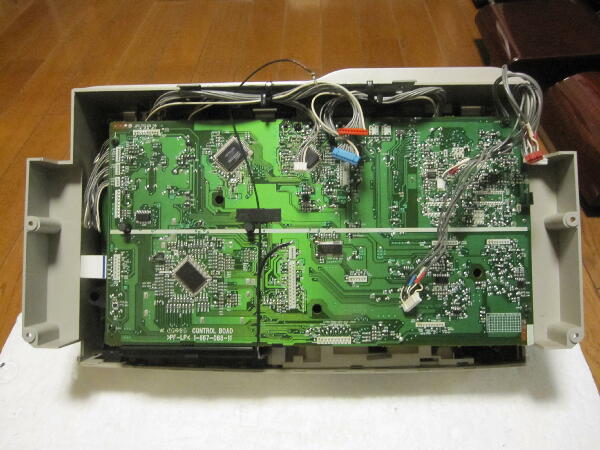

中を見るため分解

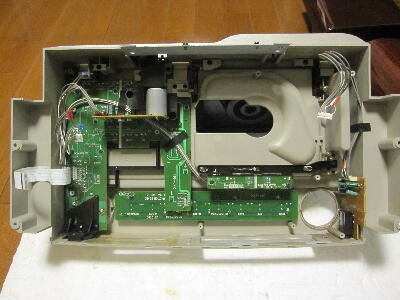

この辺りの構造はD-3000と変わらない
 |
|
|
|
|
本機の方が扉の連結がないので分解は少し楽になっている

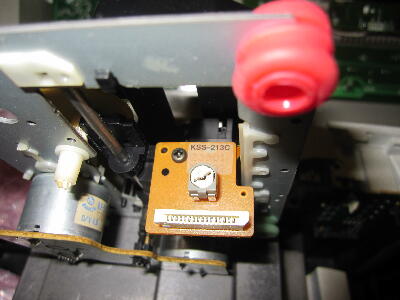

CDピックアップはKSS-213Cで一般的な物だった
 |
|
|
|
|

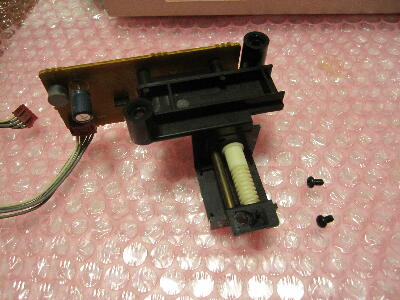

扉開閉駆動機構は一新されている

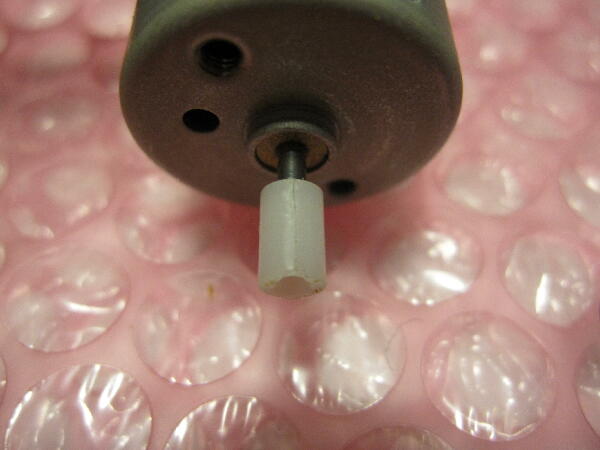

ウォームギヤに嵌るモータ軸の樹脂が劣化でひび割れている そのため滑りが起きている様だ
アロンアルファで滑らない様接着
 |
|
|
|
|

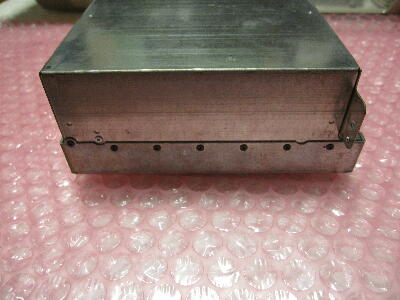

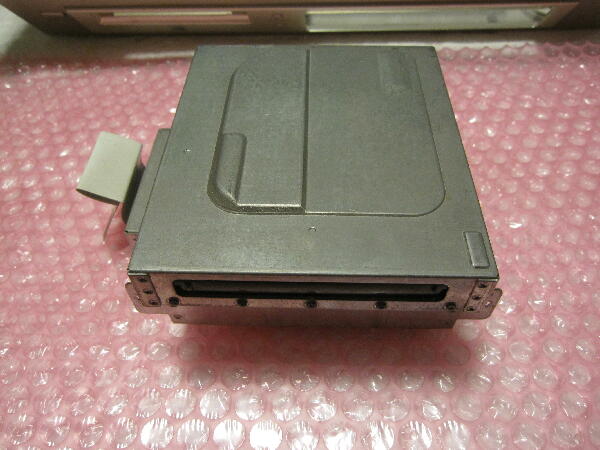

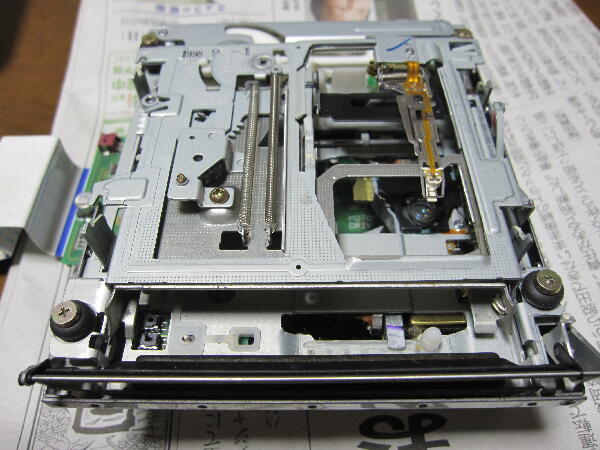

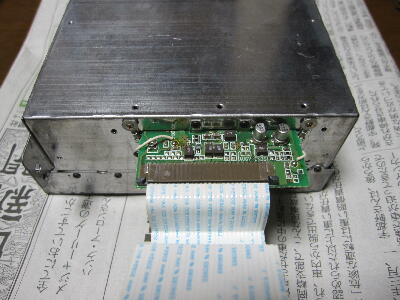

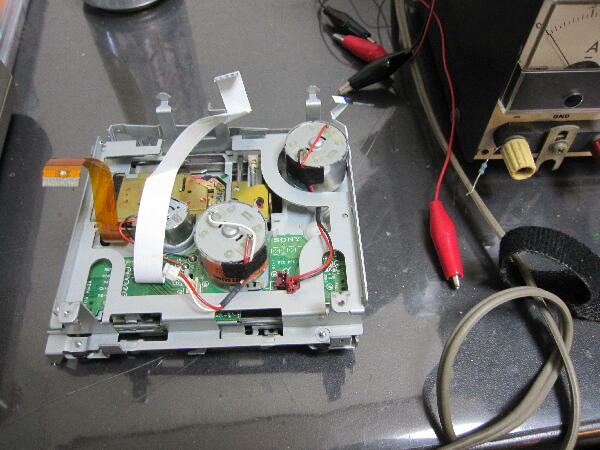

MD Assyを外す なんだこのカバー固定ビスの多さは…
 |
|
|
|
|

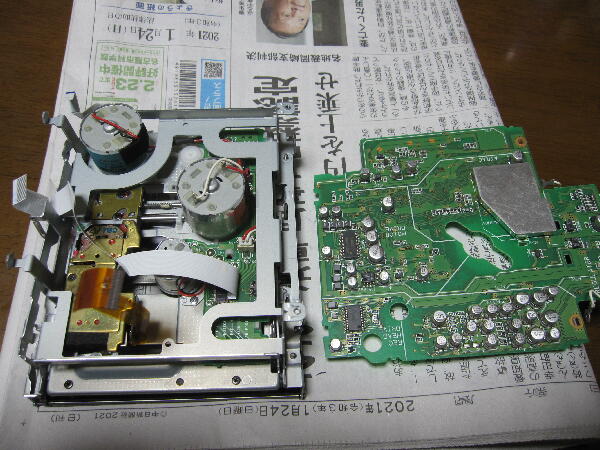

このメカは初めて見るタイプ

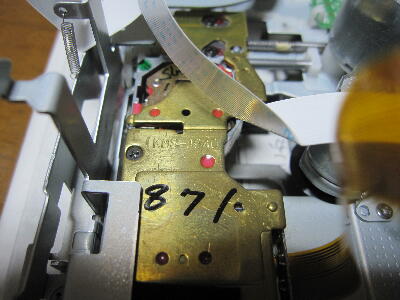

ピックアップはKMS-194Dが付いている
ディスクは取り出したが ピックアップは最内周には居らず外周にいる ピックアップが移動しなかった？
モータに直接電圧を加えるとスムースにピックアップは移動する はて？

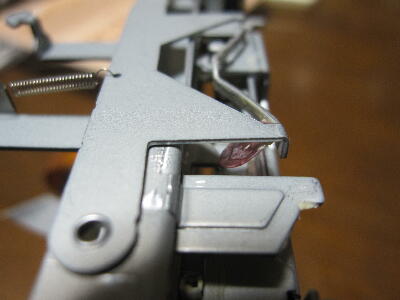

ふとメカを見ているとピンクの小さワッシャの様なものがグリスで貼り付いている 何なんだろう メカの部品では無さそうだが…
 |
|
|
|
|

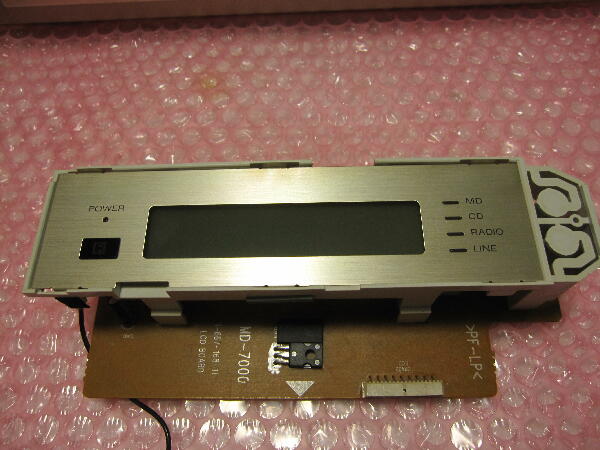

液晶部を外してみる

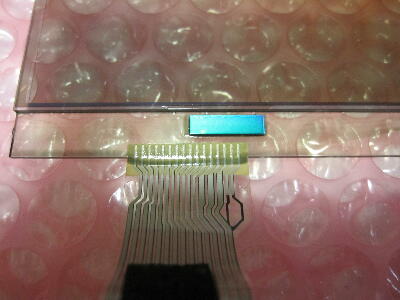

青色の部分にICがガラスに貼り付けて在り高精細なパターンがガラスに引いてある
液晶の引き出しはFFCになっておりこれはOTARIのMDレコーダMR-10の液晶と同じ
導電接着が劣化して接触不良が起きている様だ この修復は厄介 どうしたものか…
続く
 |
|
|
