2021/2/8
MD-7000 ジャンク ”MD再生できました。CD再生不可 液晶表示されません” MDユニットの部品取り用に購入
商品説明通り液晶文字は何も表示されず CDはディスクは回らず MDは再生出来た

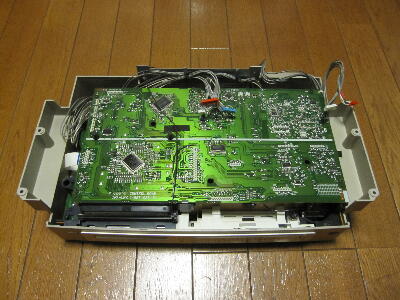

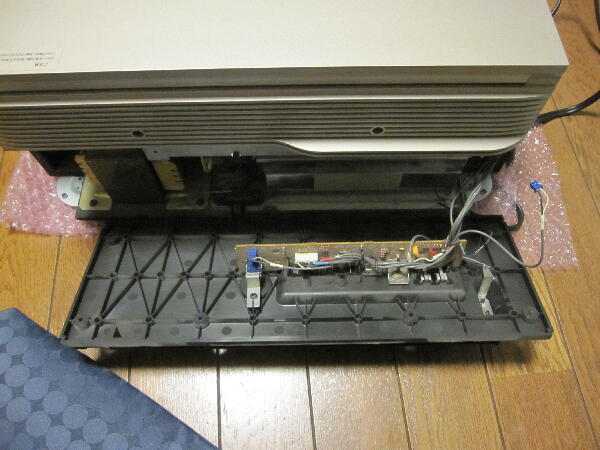

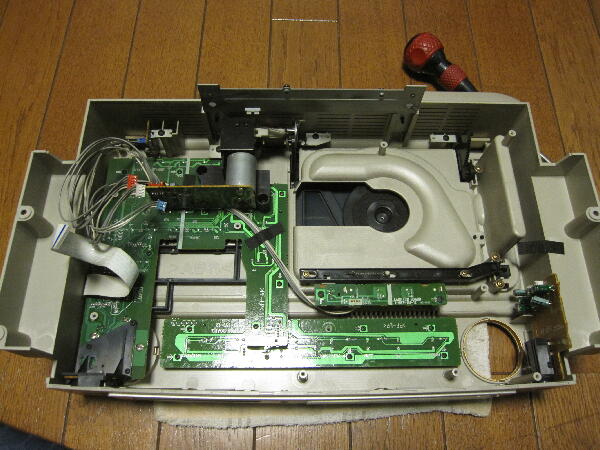

MDユニットを取り出しMD-7000 1号機に移植する為分解
 |
|
|
|
|

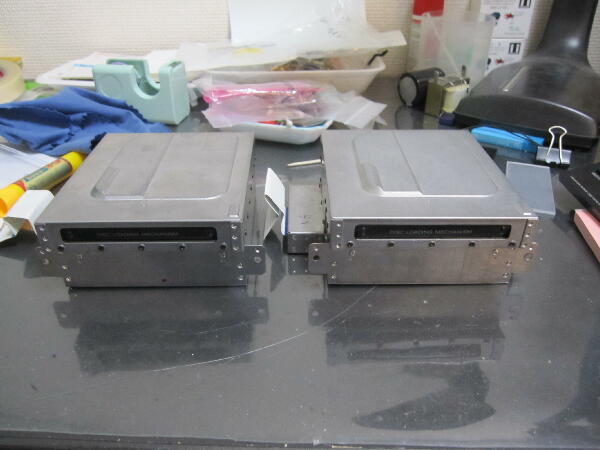

取り出したMDユニット 動作しているユニットのカバーを開けてピックアップレンズを掃除しておく
1号機に移植して動作確認 問題無く動作している
 |
|
|
|
|
1号機と同じ様に液晶接合部をスポンジで押さえても文字は表示しても異常な表示となる
液晶のFFCとガラス側接合を修復出来ないか思いついた事を試してみる

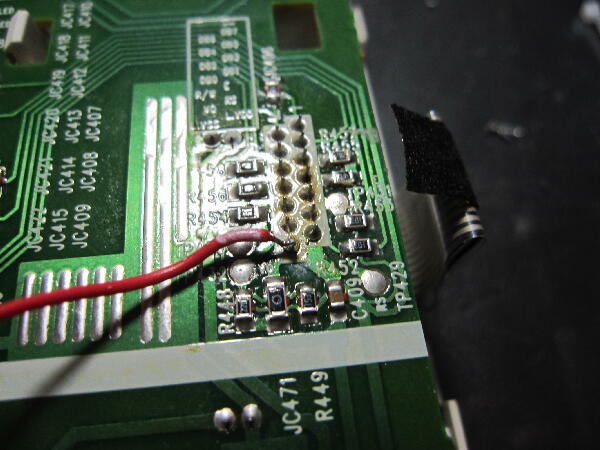

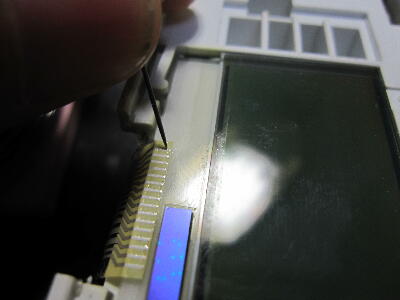

基板側コネクタと順番に導通を確認していく 接合部はまずFFCケーブルに針で刺して導通を確認して ガラス面のパターン電極とも導通しているか見ていく コネクタ側のピンにリード線をハンダ付けして1ピンづつ順に見ていく地道な作業 全ピン導通はあったが抵抗値はバラつきがある
ケーブルに開いた針穴にアルコールを垂らして上からガラスを割らない程度に定規で押さえつけてみた
 |
|
|
|
|

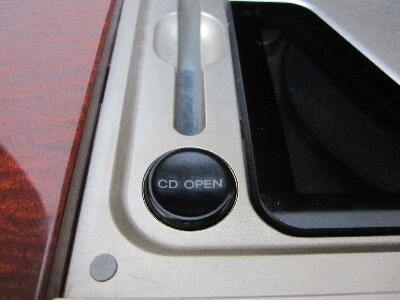

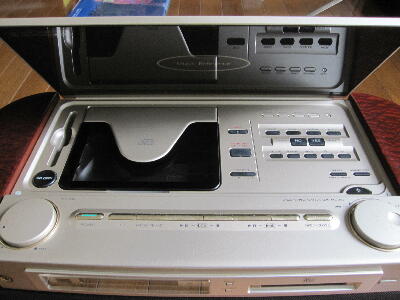

2号機の扉もモータ軸の樹脂割れで開は途中で滑って 開かないので1号機と同じくアロンアルファで接着

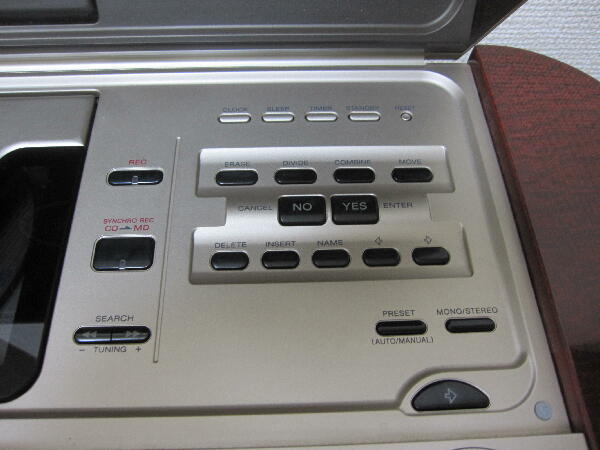

押しボタンは加水分解でベタベタだったので文字が消えない様 アルコールで掃除
 |
|
|
|
|

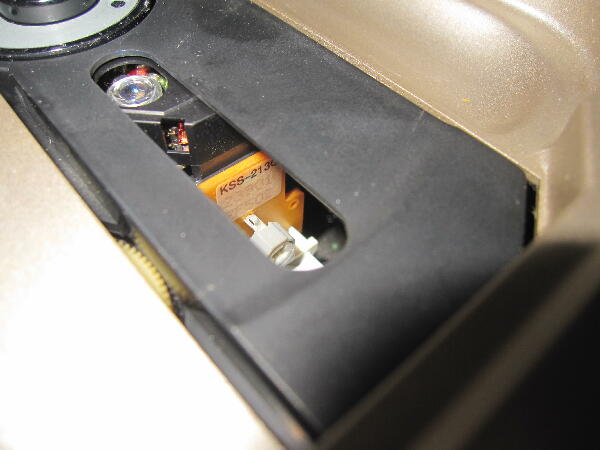

CDのピックアップ は手抜きでAPCボリュウムを隙間から回して ディスクが廻り TOCを読むまで上げていく（左回し）

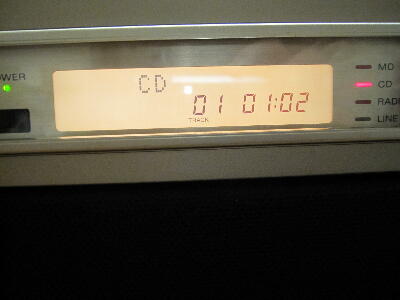

TOCを読み再生出来るようになった

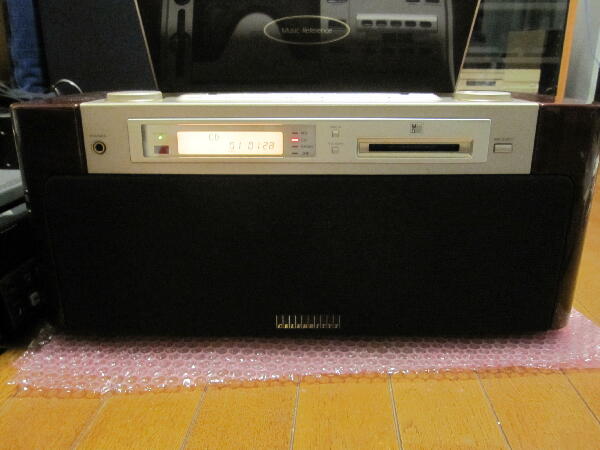

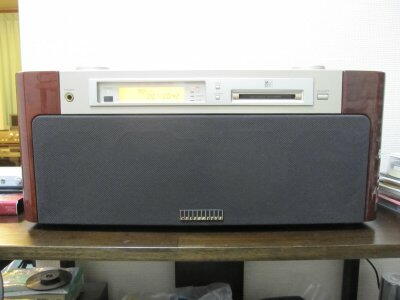

液晶も表示している 自分が行った方法は偶々上手くいっただけなのかも…
 |
|
|
|
|
2号機は1号機のダメなMDユニットと入れ替えたので MDは動作しないが それ以外は動作するようになった 本機は処分するつもりなのでバックアップ用のスーパーキャパシタは交換していない
|
|
|
