2021/6/20

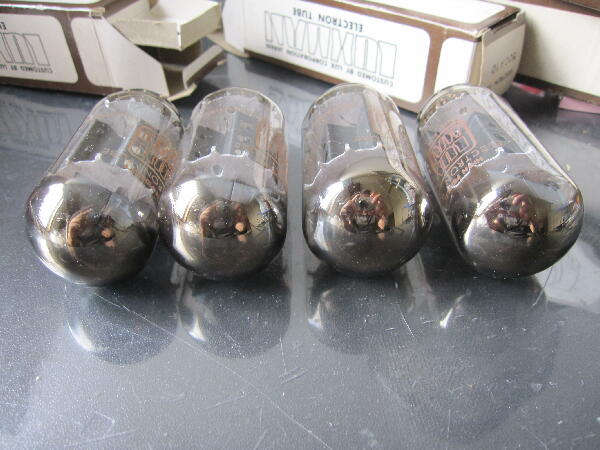

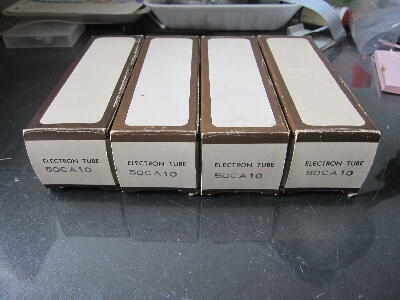

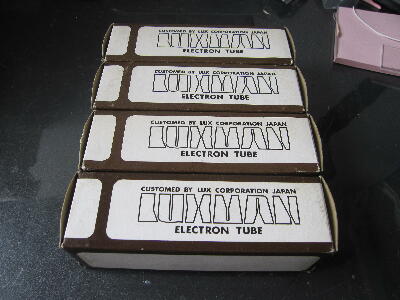

出力管 50CA10 の 未使用品と思われる ブラックプレートの4本が手に入ったので動作確認してみる

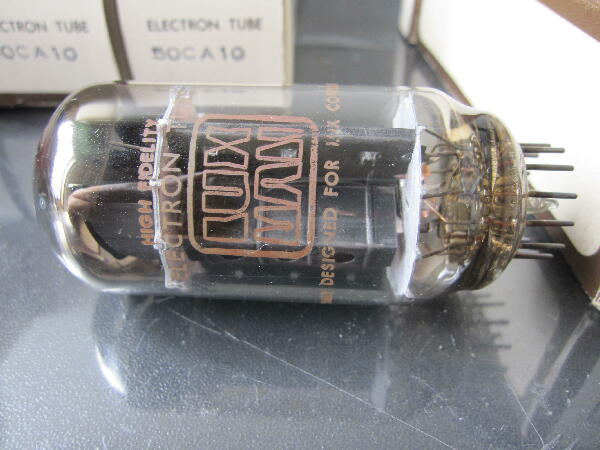

文字は綺麗に残っていて 焼の痕もない 真空管チェッカは無いので健全性は確認出来ないが実際に動作させてみる

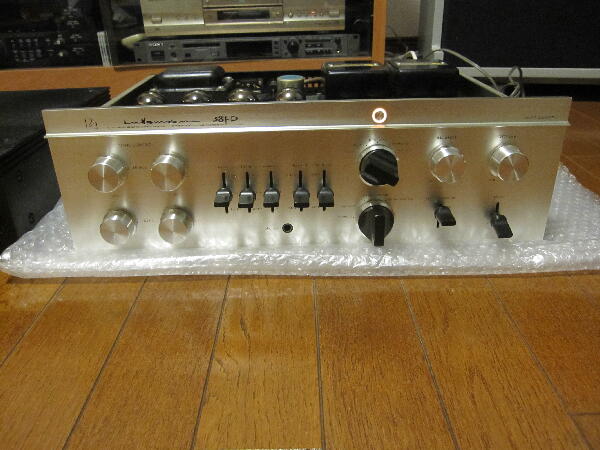

本機は動作はしていたが 出力管は可也アンバランスでプレート電流は少な目にでしかバランス良く設定出来なかった
 |
|
|
|
|

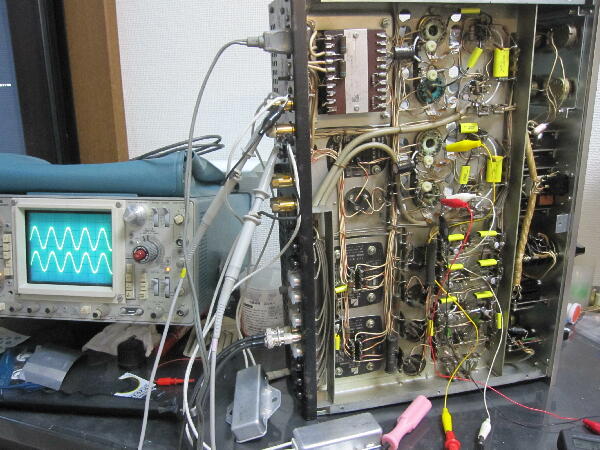

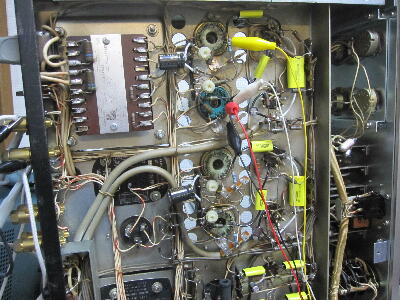

本機は久しぶりに電源を入れるので まずカソードに入れた 電流測定用1Ωの電圧とバランスをモニターしながら動作確認
動作はしているが Rchは可也アンバランスになっていた 電流値もLchに比べ低い

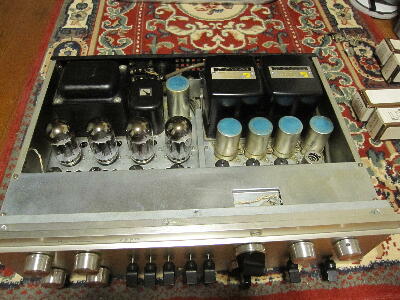

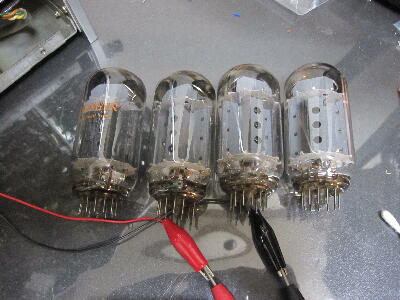

50CA10を交換して動作確認
 |
|
|
|
|

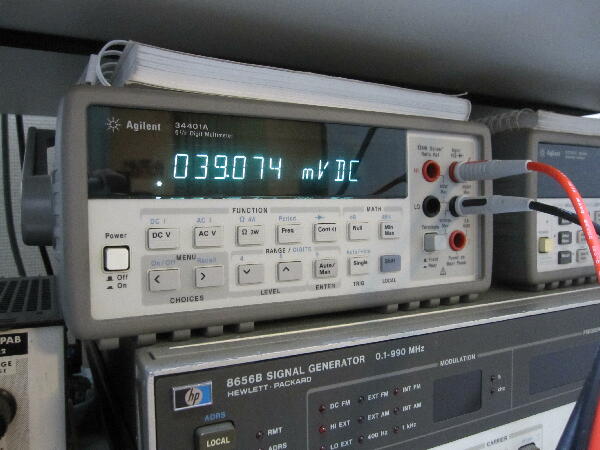

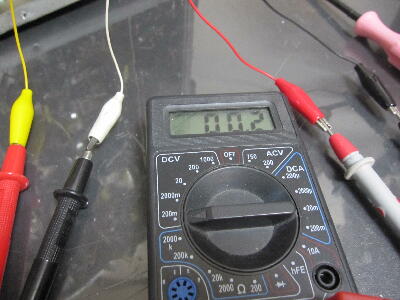

抵抗が1Ωなので 電流値は換算しなくても直読出来る
電流は押さえて約40mA アンバランス 1mA以下に左右ch 調整

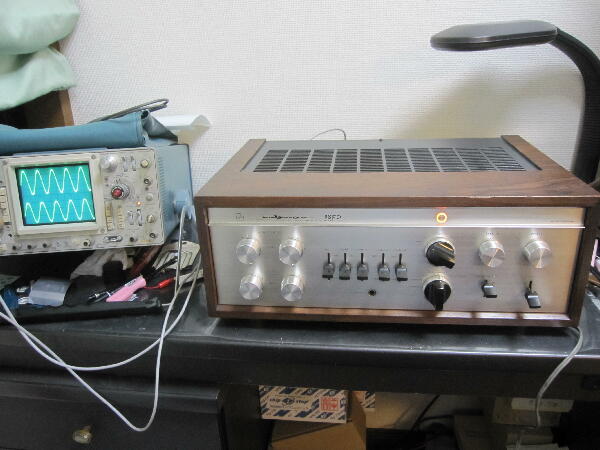

オシロの波形は問題無さそう
 |
|
|
|
|

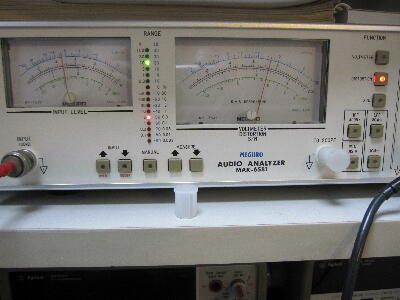

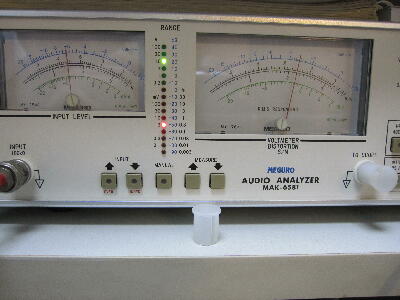

歪率の確認 オシロの左右レベル差はオシロ側の問題 オシロの調整が必要か…
約 4W 出力で左右共多少の差はあるが 0.25％弱 まあこんなものか
 |
|
|
|
|
音出ししようと スピーカを繋ぐと右から音が出ない
さっきまで歪測定して動作していたのに 何が起きたのだろう
またウッドケースから取り出し 重たいので大変
 |
|
|
|
|
ケースから出して確認すると 動作している
何だったんだろう？暫く見てみるしかないか…
 |
|
|
