2021/12/26
あまり乗らなくなったキャンピングカー エンジンを掛けようとすると バッテリーはセルモータを回すだけの元気がない 半日電源で充電してエンジンは掛かるようになったが 電源を引っ張り出して充電するのは面倒なので 放っておいても常時充電出来る様 ソーラパネルに昇降圧コンバータを組み合わせて 充電器を作ってみる事にした

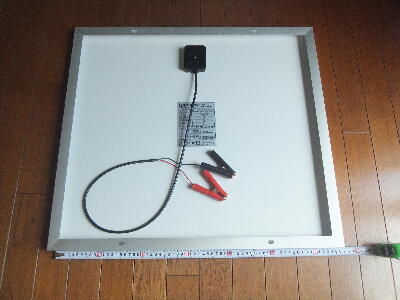

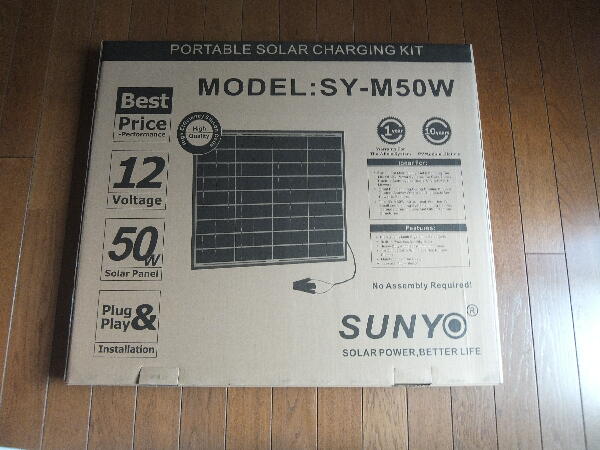

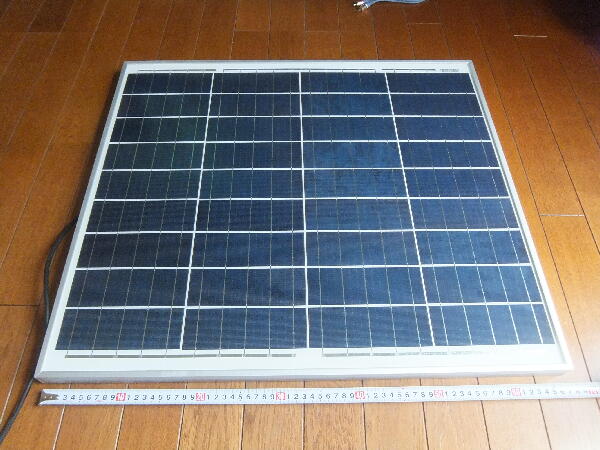

使用するパネルは50W
解放電圧 21.8V
最大時 17.4V 2.89A
 |
|
|
|
|

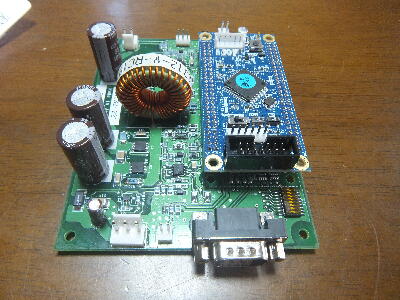

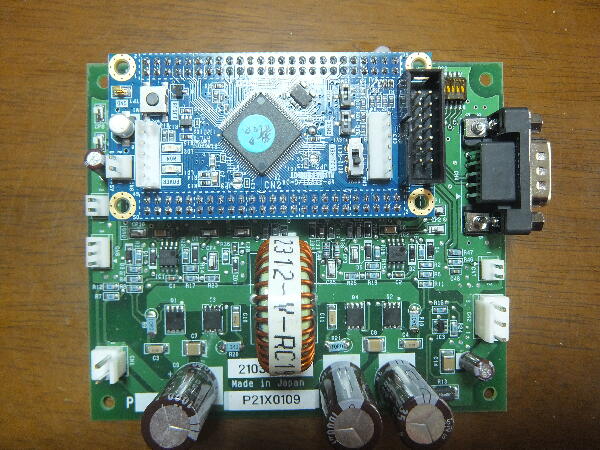

使用する昇降圧コンバータ
あえて専用ICは使わず汎用CPUを使ったデジタル制御の電源 之までアナログ制御が殆どだったのでデジタル化した試作品
通信で出力電圧、電流など設定出来 外部ボリュウムでも電圧設定は出来る
現在の半導体入手難でCPUが手に入らず 1枚基板にしたかったが入手出来た既製品CPU基板を載せる構造となった
開発に関わったので 之をテストを兼ね借用？
 |
|
|
|
|

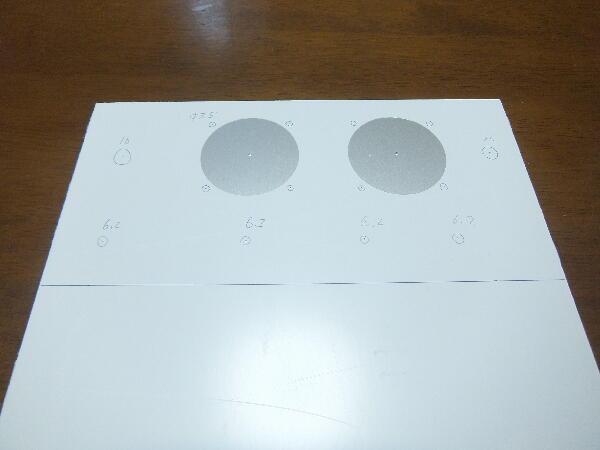

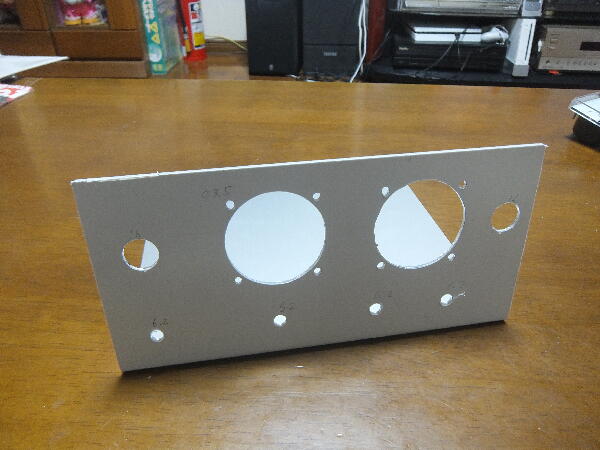

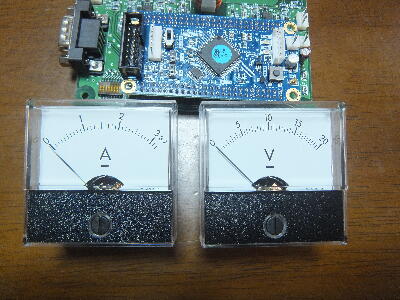

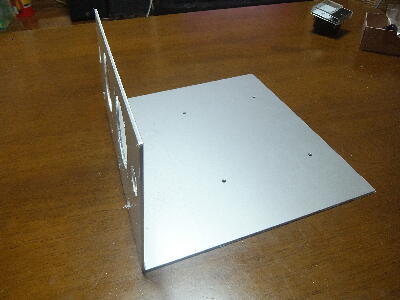

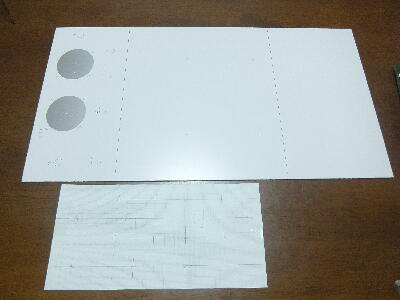

2tアルミ板で簡易シャーシ兼パネルを製作為に方眼紙に下穴位置を記入して穴明 電圧 電流がモニター出来る様アナログメータを用意
 |
|
|
|
|

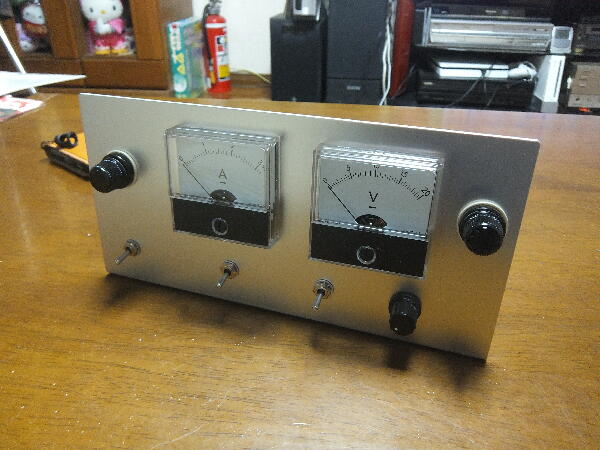

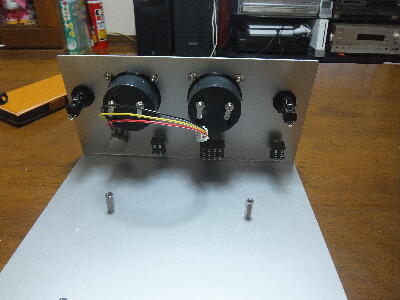

加工したアルミ板に部品を取り付け
 |
|
|
|
|

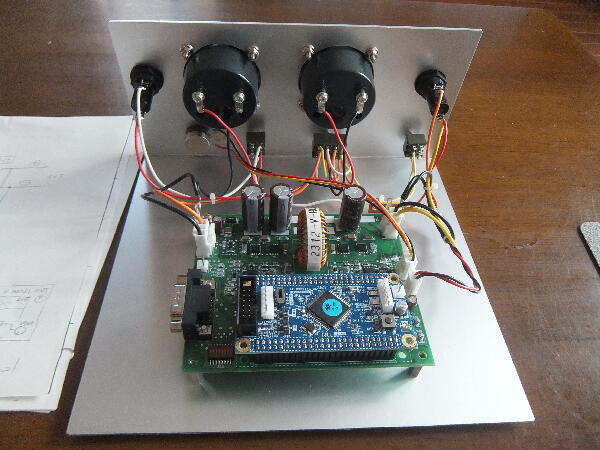

実験用なので見栄えは気にせずバラック的に配線
 |
|
|
|
|

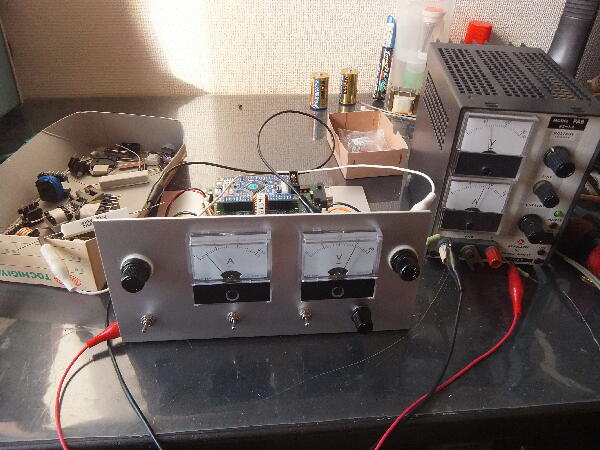

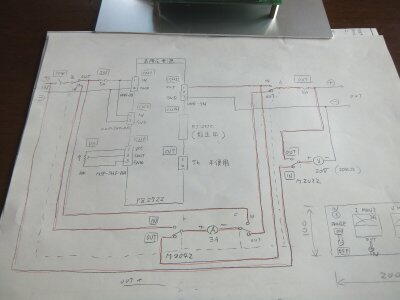

配線が合っているか確認

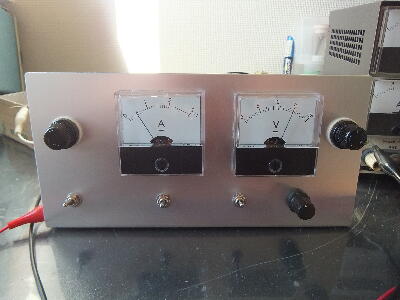

入出力モニタ用の電圧計、電流計の切替は出来るので良さそう
ソーラパネルを繋いでどうなるか試してみよう
続く
 |
|
|
