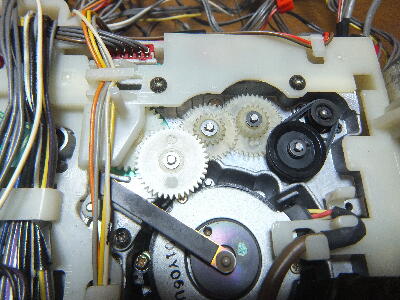

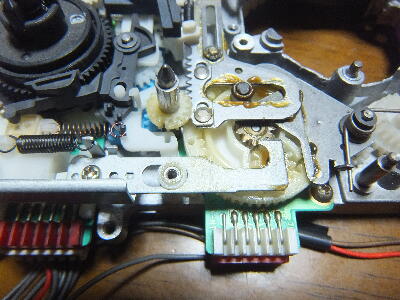

ここのプーリーを手で回して 少しポジションを変えて電源を入れると照明ランプが点灯している 又他のポジションではランプ点滅して消えるなど症状が変化する メカエラーが起きている様だ
 |
|
|
|
|

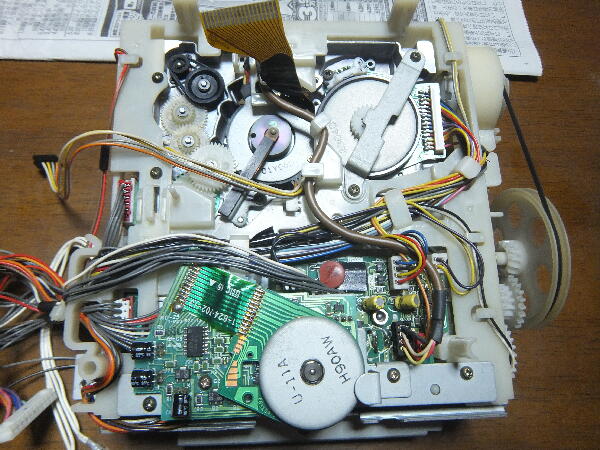

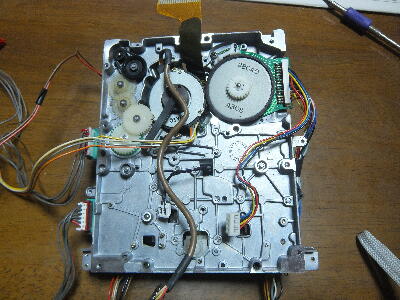

再度メカを外して調べてみる

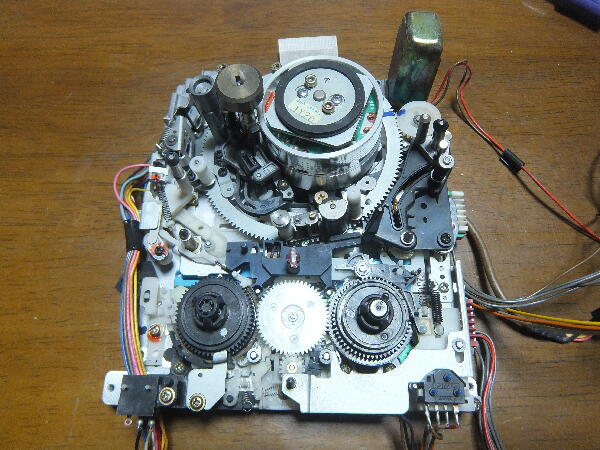

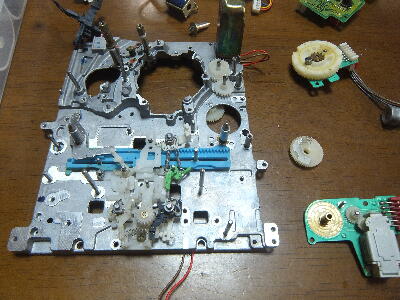

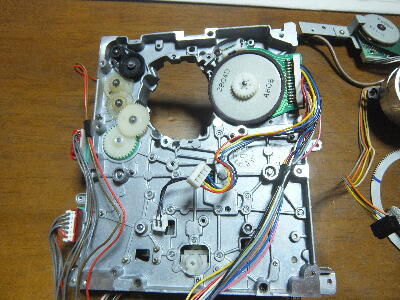

順に分解していく
 |
|
|
|
|

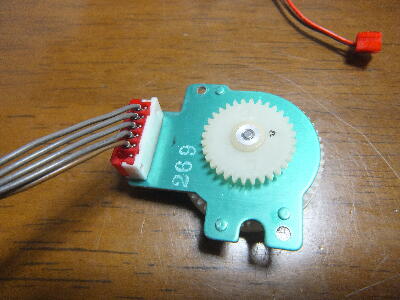

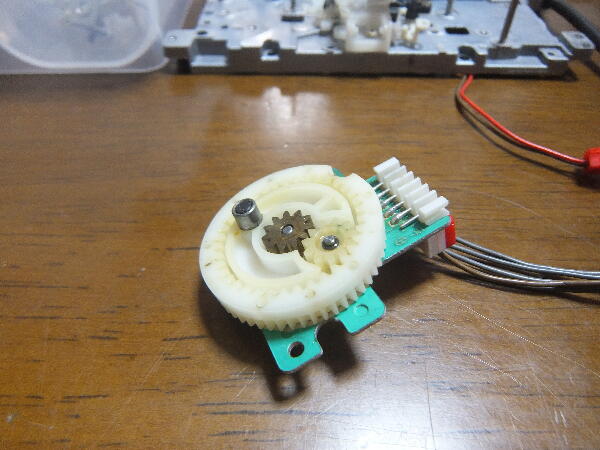

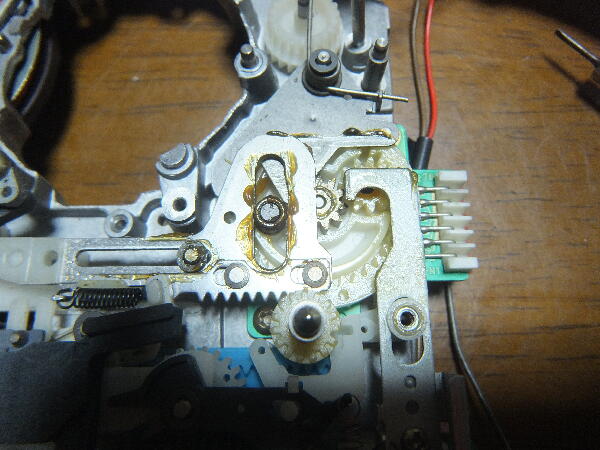

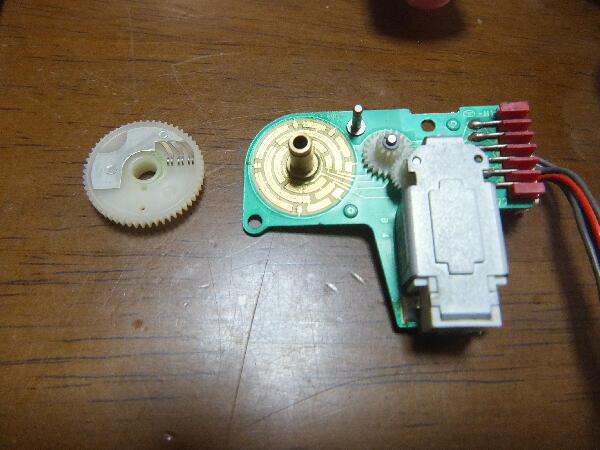

カムギヤ部にポジションセンサがある
単体で調べると各接点が回転に応じて変化するので問題無さそう
 |
|
|
|
|

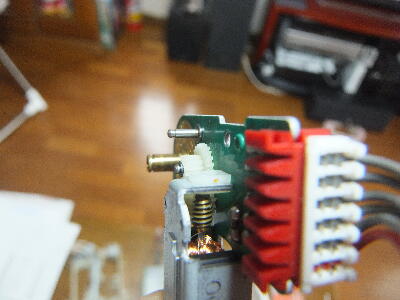

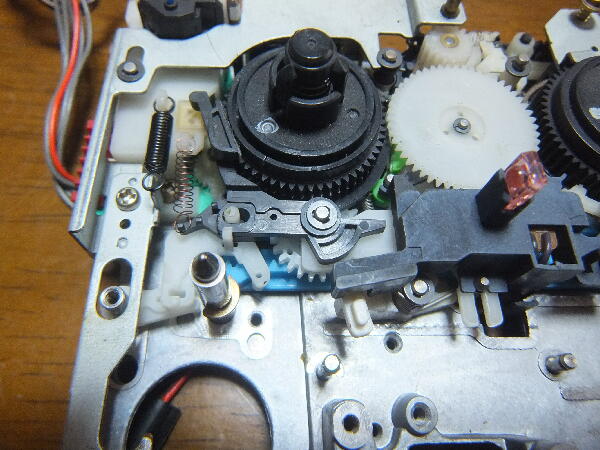

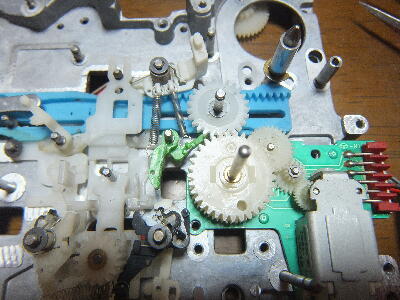

リール台下にも何か駆動系がある 此処も分解
 |
|
|
|
|

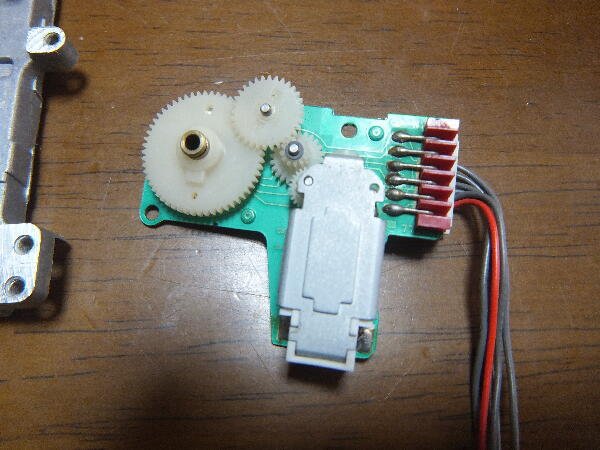

小型モータに導通が無い これが原因だったのか？
モータ軸を少し回すと導通が復活 電源を印加して数分回しておく
接点を掃除して接点グリスを塗っておく
 |
|
|
|
|
メカを組み立て

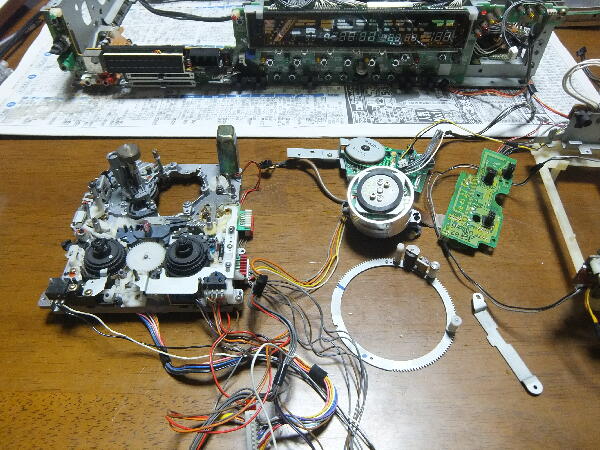

接続コネクタが多く本体への組み込みは大変 之で動く様になるのか？
後の機種 EV-PR1 NTSC などは ICの集積化が進み 基板間の接続が減りスッキリしている |
|
|
