2022/9/2
我が家のソーラ発電のモニターが故障 液晶画面が消え画面右にある4個のLEDも消えてしまった
パワコン本体は発電しているので単に モニターの故障と思われる

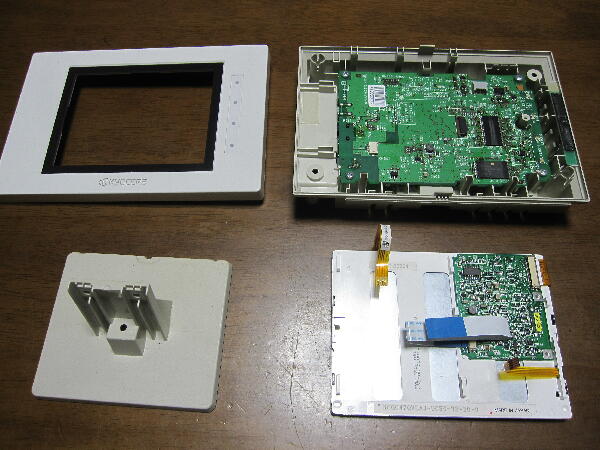

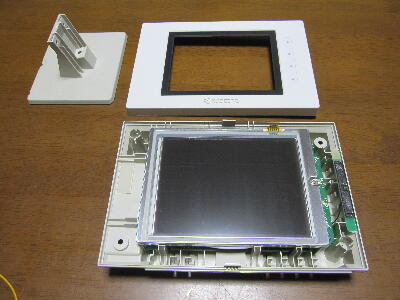

中を見てみる
 |
|
|
|
|

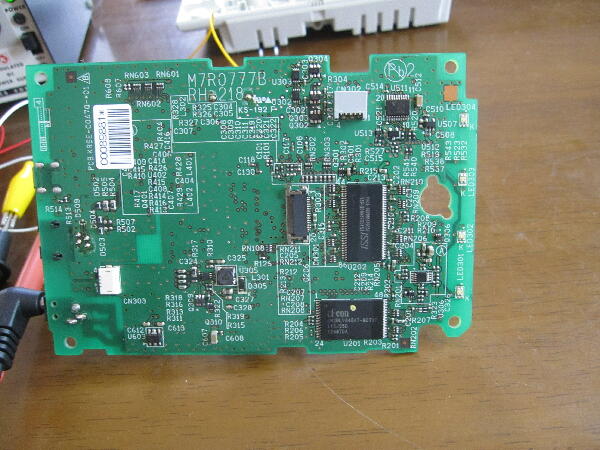

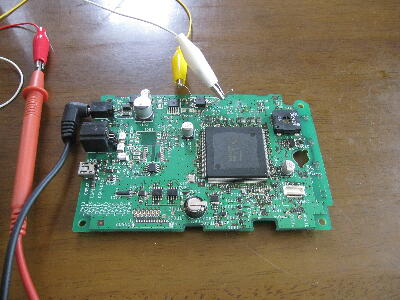

基板を観察

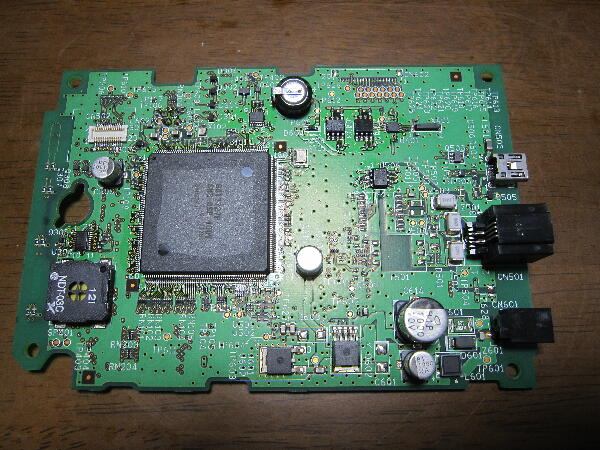

CPUはルネサスのSH3シリーズが使われている
電源はACアダプタから5V受け 5Vは来ている
CPUの電源は3.3V 1.9Vが必要のはず 3.3Vは出ているが3.3Vに繋がる1.8V？三端子の出力が出ていない 三端子が不良の様だ
 |
|
|
|
|

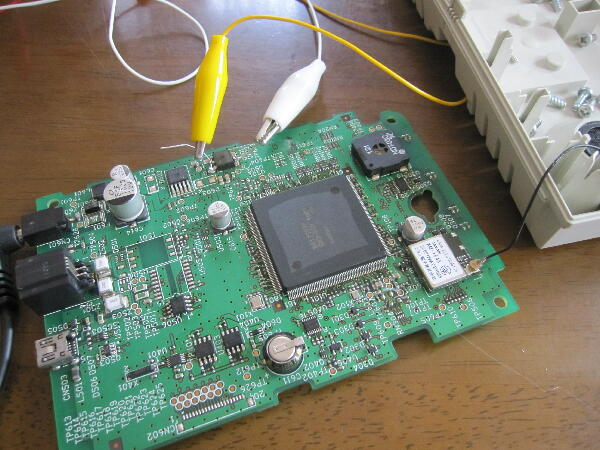

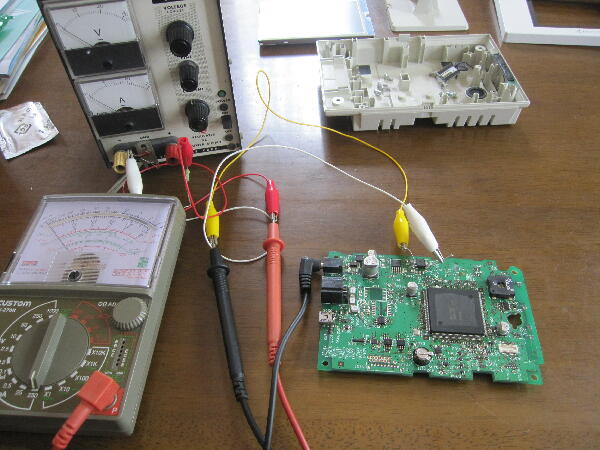

外部電源で1.8Vを印加してみる

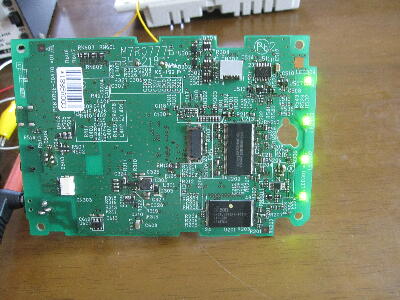

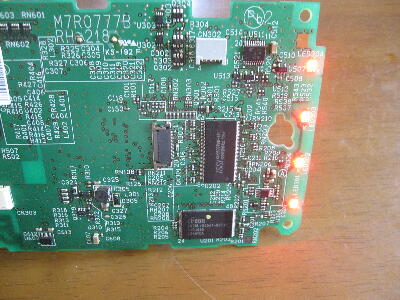

通電後 今まで点灯しなかったLEDは点灯 だだ緑全点灯 赤全点灯 を数秒周期で繰り返す 恐らく何かのエラー表示では？
 |
|
|
|
|

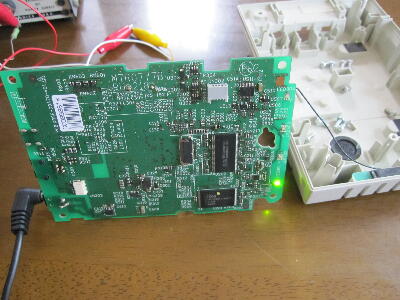

パワコンとの通信モジュールを外してあったので 通信出来ずエラーとなったのでは？ モジュールを接続して電源を入れると 緑LEDが1個づつ順に点灯して スピーカから起動時の音楽が流れてきた 未だ液晶は接続していないので画面が動作しているかは不明
1.8V三端子を交換すれば直りそう 200mA程流れるので
1.8V800mA品を手配
 |
|
|
|
|

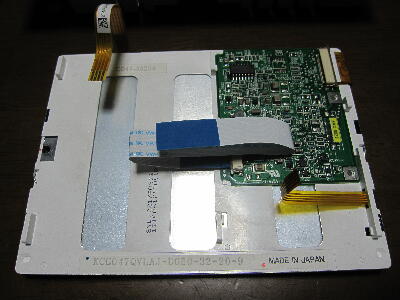

画像が出ない時 バックライトも点灯していない様に見えた

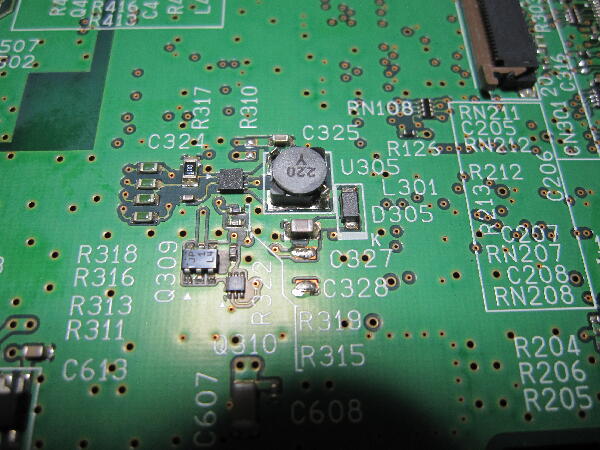

回路図は無いが この部分がバックライト用の昇圧コンバータらしい
バックライト FPCコネクタ がこの回路と繋がっている
CPUが起動時 一瞬24V程振れ バックライトが繋がっていないので 直ぐ5Vに下がってしまう 昇圧スイッチングが停止し 入力の5Vが出てくる？
定電流駆動で 電流が流れないので停止するのか？
続く
 |
|
|
