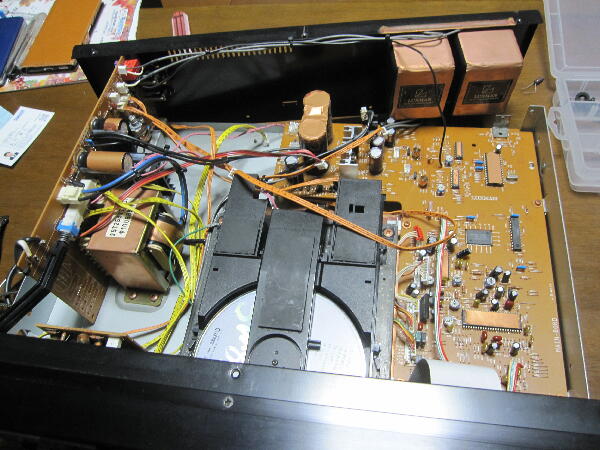

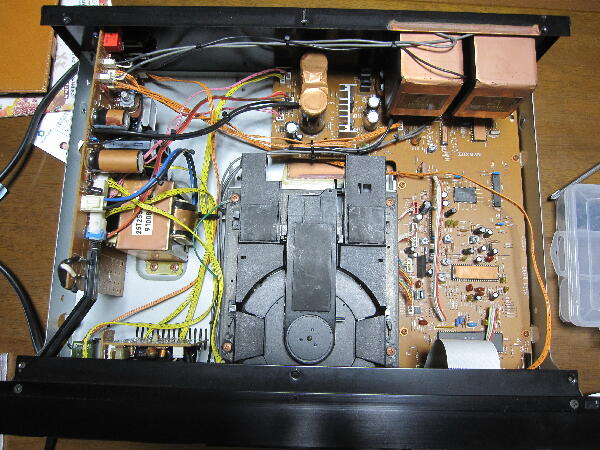

中を見てみる
ピックアップ RFアンプはNakamichiと同じ SONY CXA1081Sが使われている
Nakamichiの時は EFM復調PLLのループフィルタ ケミコン
0.47μが不良だったが…

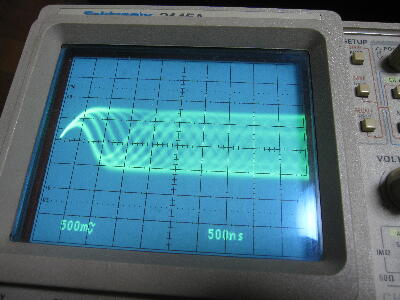

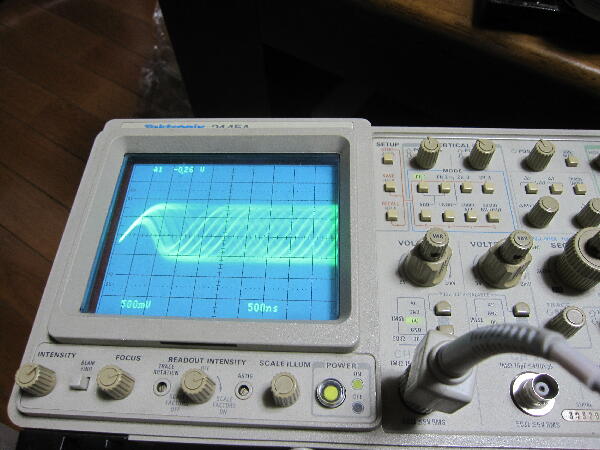

RF波形をモニタ
ピックアップのサーボは動作しており TOCの読み込みをしようとはしている
PLAYでアイパターンも出ているが再生自体は出来ず 時間表示もしない
EFM復調が出来て無さそう
 |
|
|
|
|

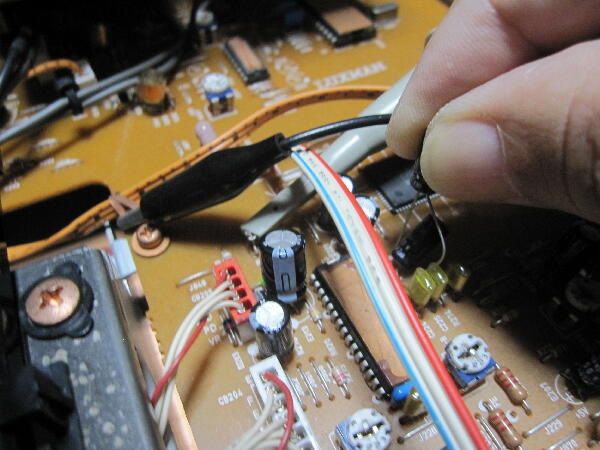

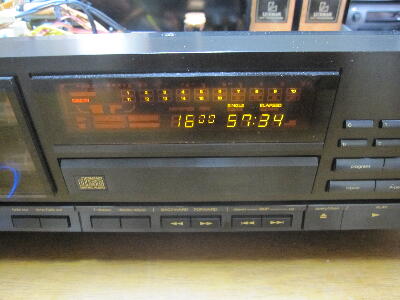

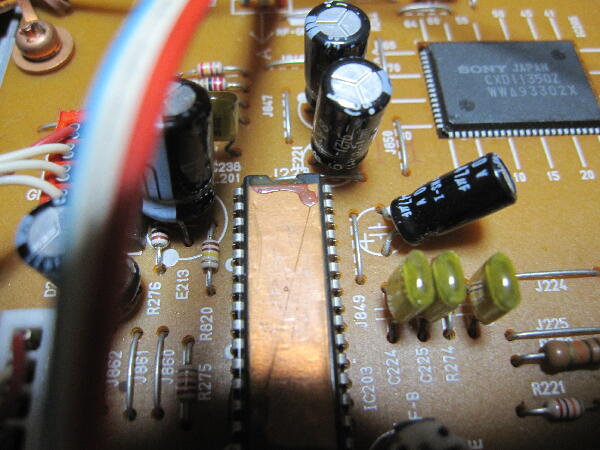

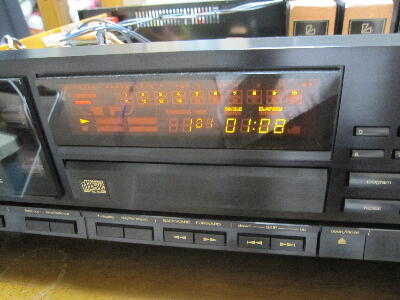

Nakamichiと同じ様に フィルタのケミコンの容量抜けかと思い パラに0.47μを当てて ディスクを入れるとTOCを読み 再生も出来る
 |
|
|
|
|

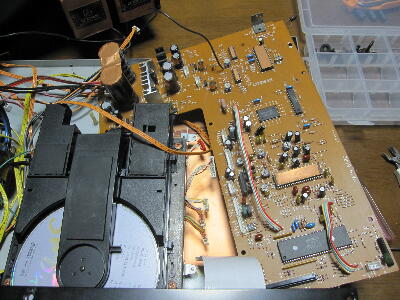

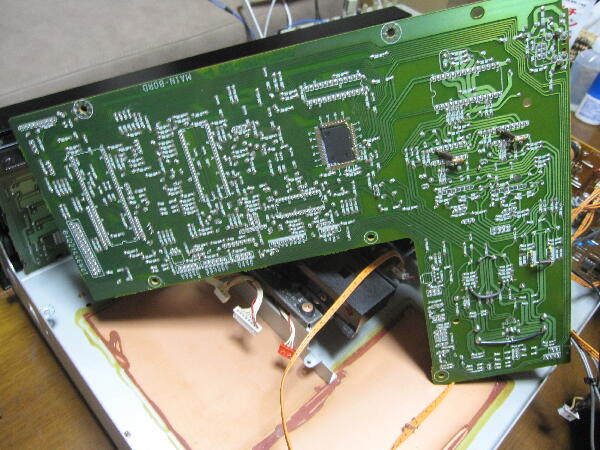

やはりケミコンの容量抜けかと ケミコンを外す為基板を外す

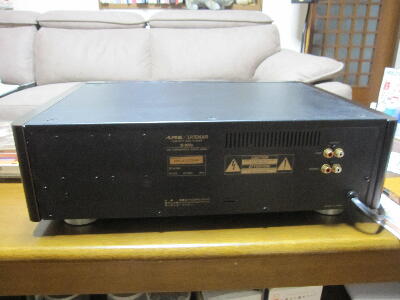

後パネルに付いた ライン出力トランスが邪魔で 後パネルを外す
 |
|
|
|
|

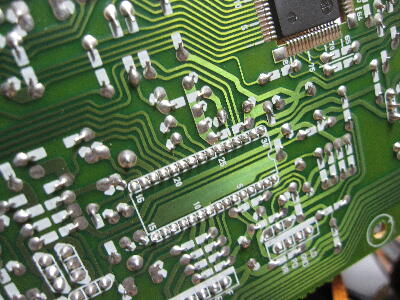

基板から 0.47μ/50Vを外して Cメータで測定すると 容量 ESR共問題無い
折角ケミコンは外したので 家に在った0.47μに付け替え 動作を試すと やはり動作しない ケミコンをパラにすると動作する
フィルタの定数が変わると動作する事になる
CXA1081Sのデータシートは見つからなかったが Nakamichiも0.47μとしているので SONY アプリケーションでは0.47μなんだろう
経年変化で ICの特性が変わったのか？ よく分からない
 |
|
|
|
|

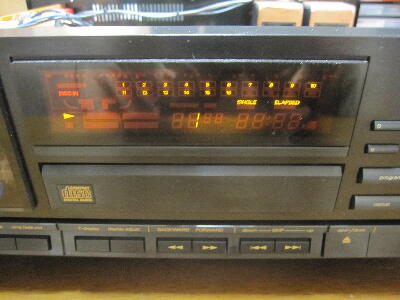

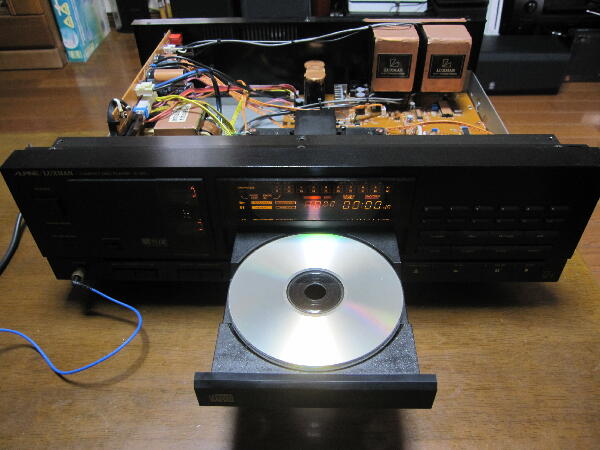

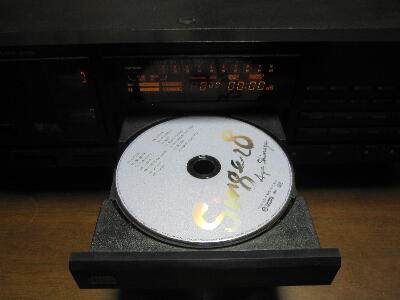

プレスCDは再生出来るが CDRはTOCは読めるが再生には至らない
RF波形がプレスCDでも濁って見える 未だ何処かに問題が有る様な…
続く
 |
|
|
