2024/3/10
”ヤマハサービスに A-7 が電源が入らなくなり 修理依頼したが 部品が無いと断られたので 部品取り用に同じ本機を手に入れた” との事
A-2000に引続き 京都府 M 様 修理依頼 出来れば2台共直したい 本機は電源は入るが音が出ないらしいとの事

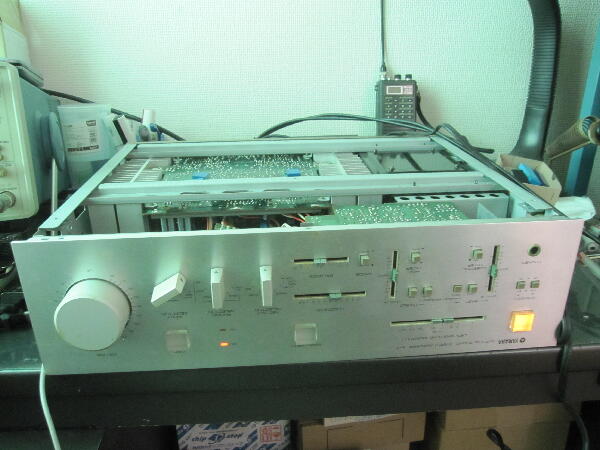

先に部品取り機を見てみる

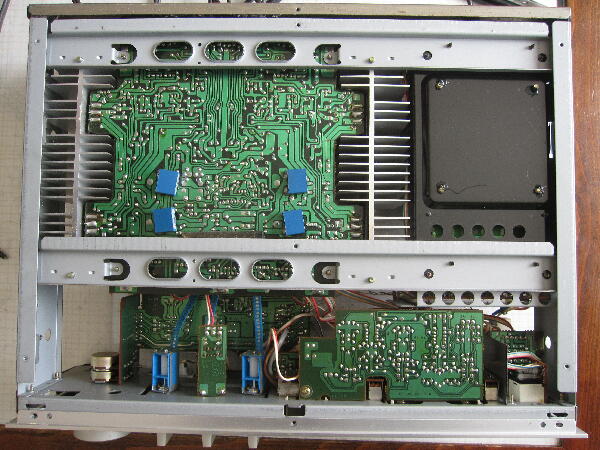

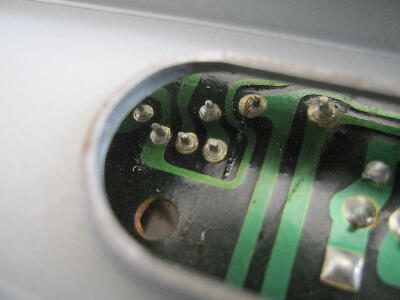

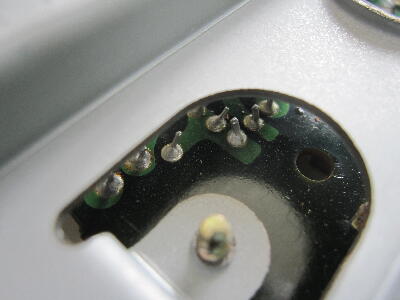

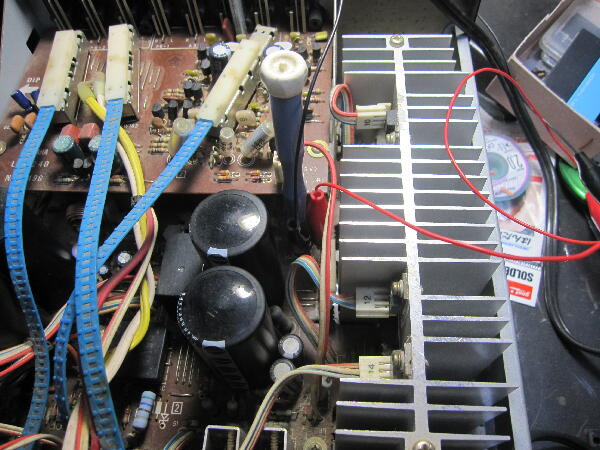

ヤマハのアンプはハンダクラックが多いので まずクラックが無いか先に中を見てみる やはり怪しい箇所が見られる
 |
|
|
|
|

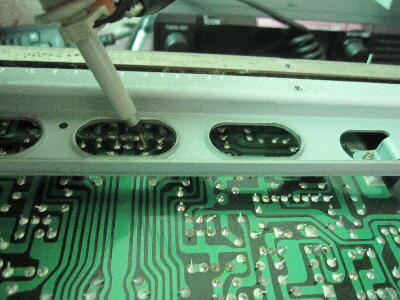

ハンダクラックを修正後 電源を入れて確認すると SPリレーは電源投入後 何秒かしてONするので パワーアンプは動作していそう

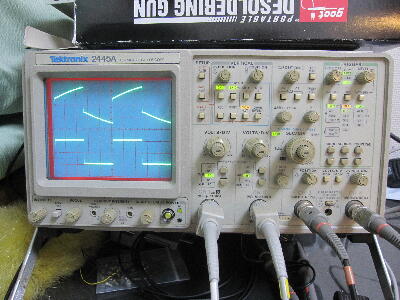

信号を入れるとRchからは出力されるが Lchからは出てこない パワーアンプ入力に信号が来ていない
本機もバランスボリュウムがダメらしい
 |
|
|
|
|

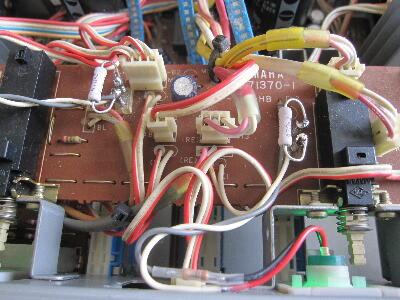

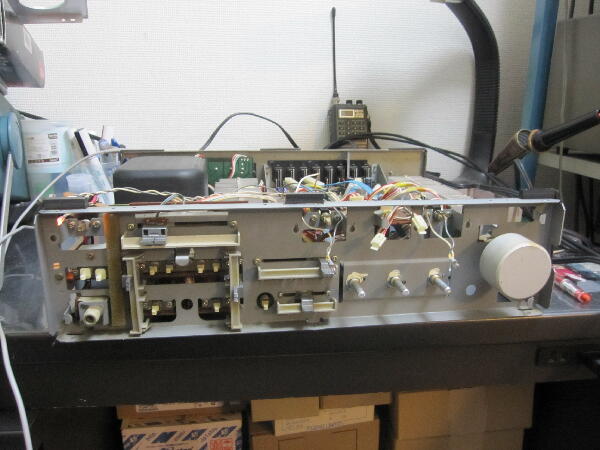

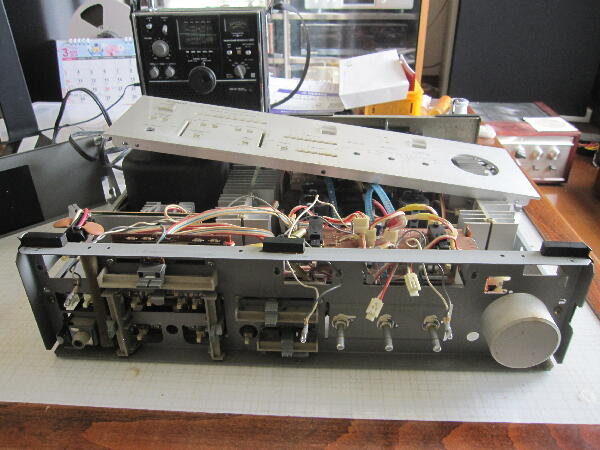

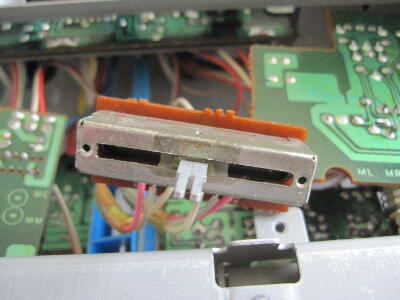

パネルを外して バランスボリュウムを外してみる
やはり片chの導通が無い スライド摺動子が外れていると思われる
 |
|
|
|
|

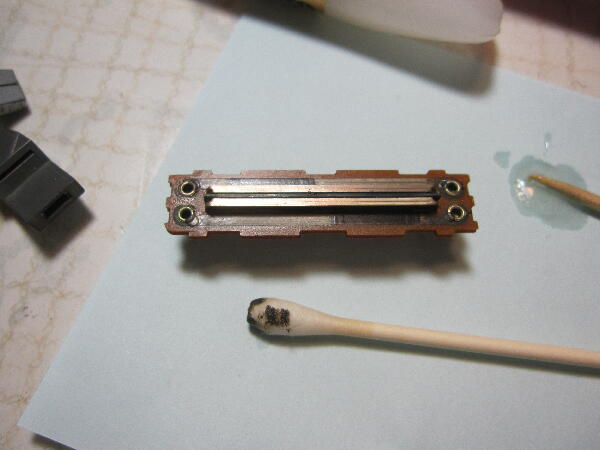

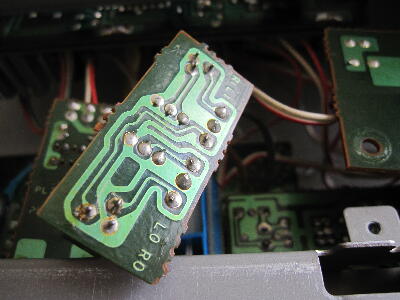

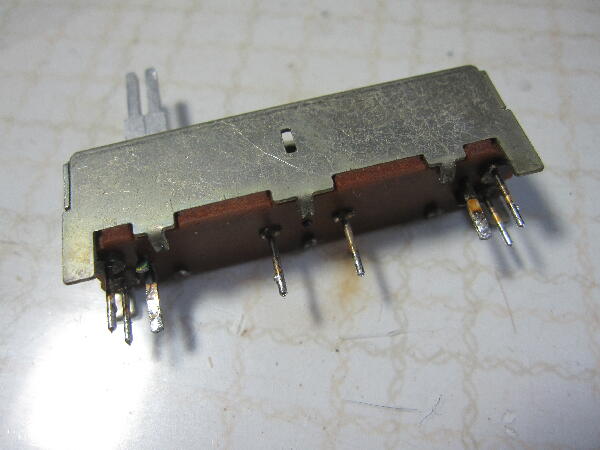

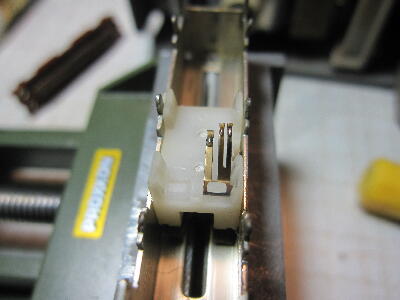

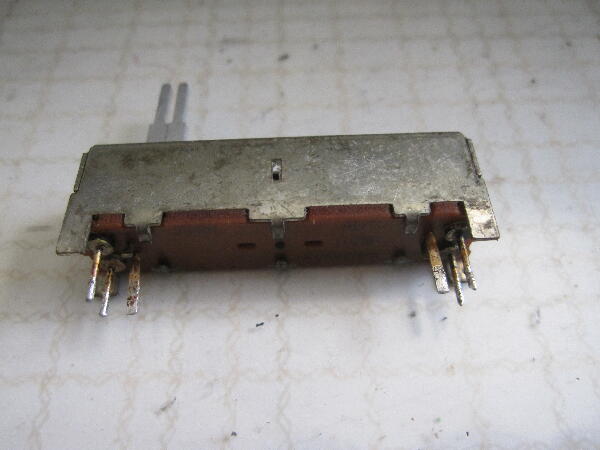

スライドボリュウムを基板から外し 中を見てみる 外れた摺動子が中に在った

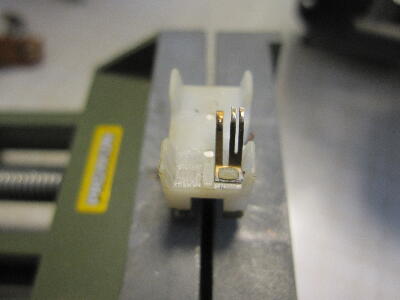

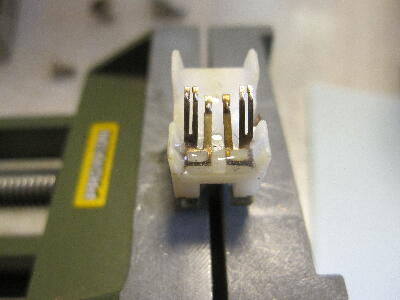

外れていた摺動子をアロンアルファで仮止めして エポキシで両側補強しておく
 |
|
|
|
|
バランスボリュウムを戻して 動作確認
両ch出力する様になった
動作確認を進めていくと トーンコントロール BASS Lchが変化しない BASSのスライドボリュウムもダメの様だ
 |
|
|
|
|

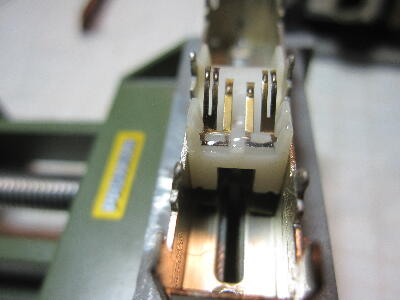

BASSのスライドボリュウムを取り外す やはり摺動子が外れている

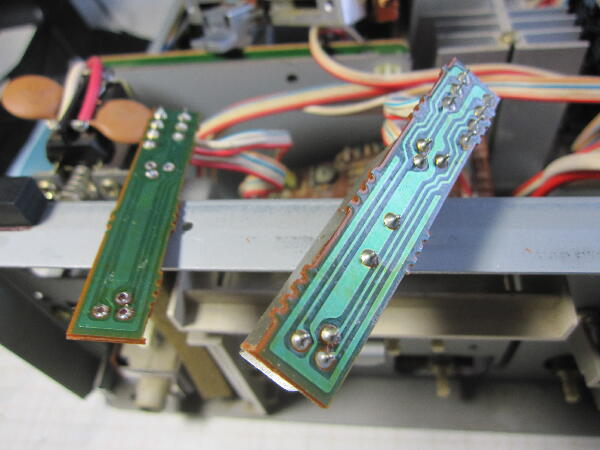

TLEBLE側は良かったが 序に予防の為スライドボリュウムを外して 摺動子の固定を補強しておく
ここでちょっと気になる事が… 外れたのは何れも左側 自分のA-7aも左側だった
 |
|
|
|
|

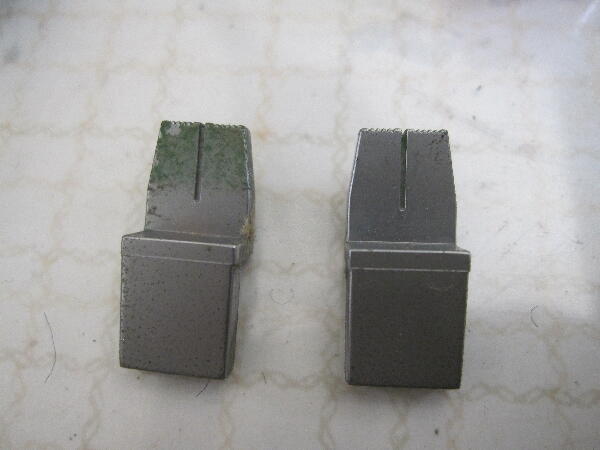

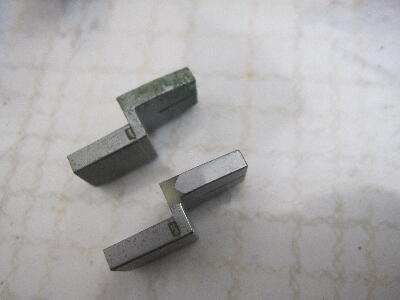

スライドボリュウム ツマミのプラメッキが緑青で錆びていたので 錆びを落とす

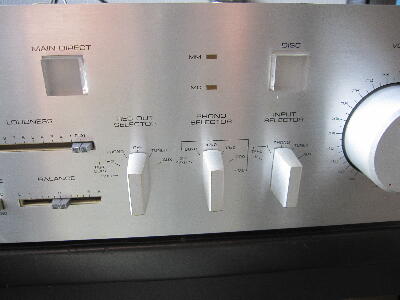

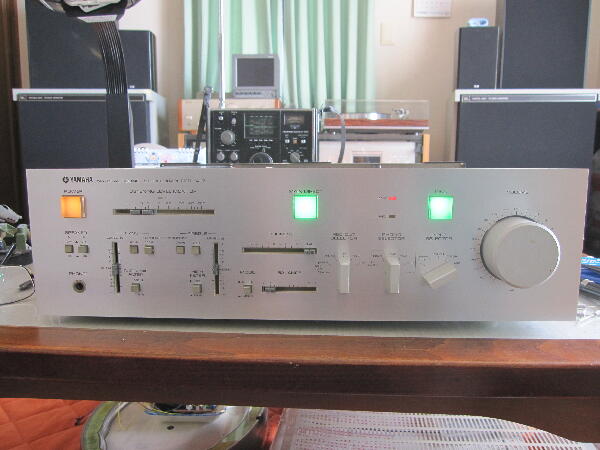

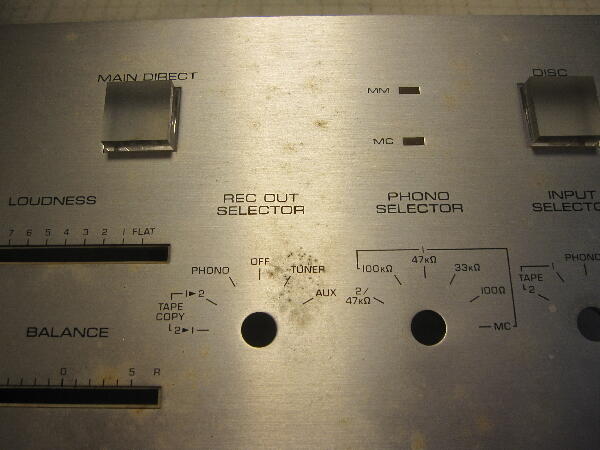

またパネルも汚れ シミも多くついているので 磨いておく
 |
|
|
|
|

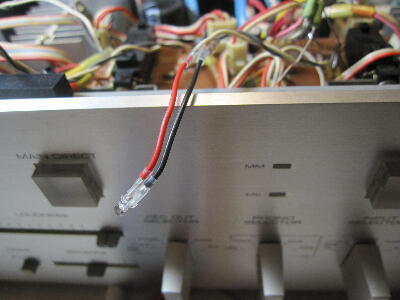

角のスイッチ緑照明が暗いので 6V？麦球を高輝度LEDに交換してみる
定電流駆動と思われ この定電流を流さないと 何故か電源が入らなくなるので 麦球相当の47 Ωの抵抗を入れ パラのLEDに分流させると 上手くLEDが点灯するようになった
 |
|
|
|
|
出力オフセットがズレているので調整 余り安定度が良くなく±10mV位の間をでふらついている

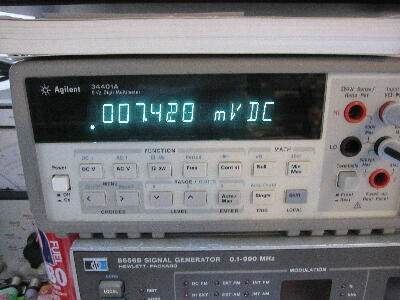

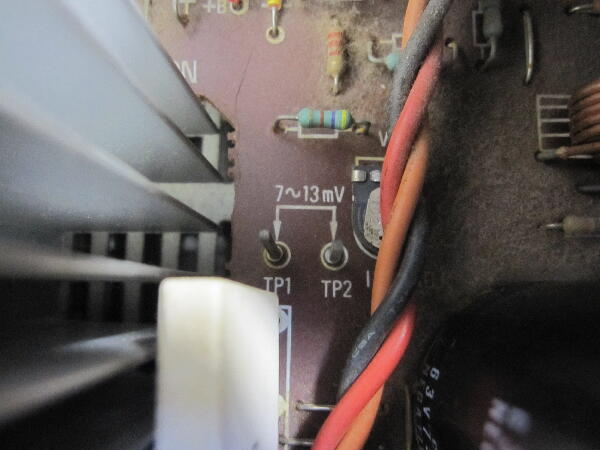

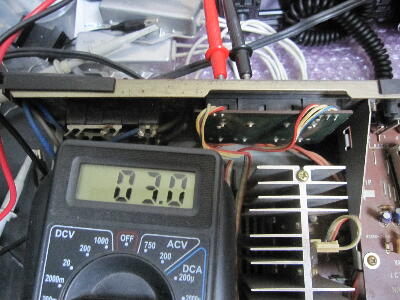

バイアスは基板に7mV〜13mVとシルク表記のTPがあったので この範囲の10mV程に合わせる
電源投入直後は低く 徐々に温まると増加してくる
 |
|
|
|
|

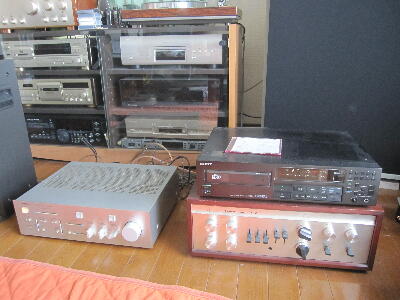

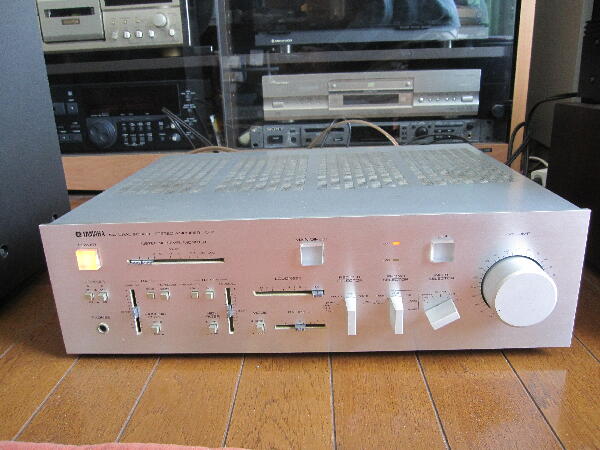

調整が終わったので暫く音出し
問題無さそう
 |
|
|
