2024/5/23

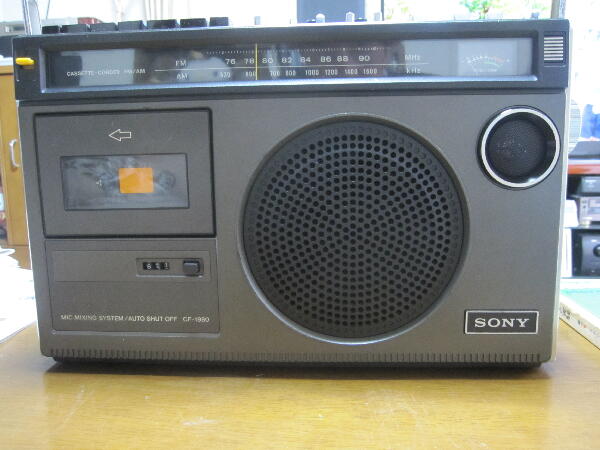

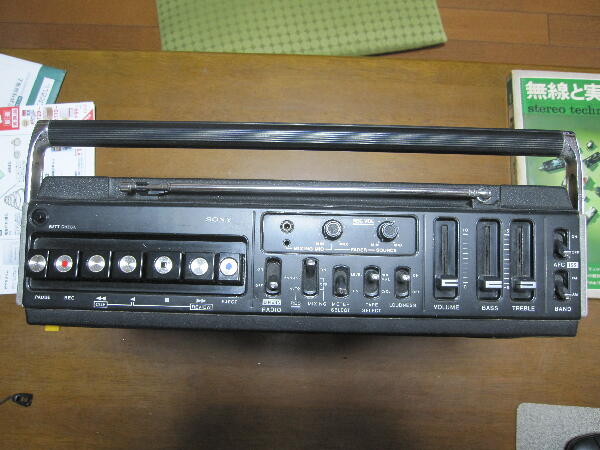

TC-4660 に引続き住職より修理依頼 ”カセットの再生 早送りは出来るが巻き戻しが出来ない” との事
 |
|
|
|
|
ラジカセの分解は機種により構造がよく分からず 苦労する時があるが本機はどうだろうか？

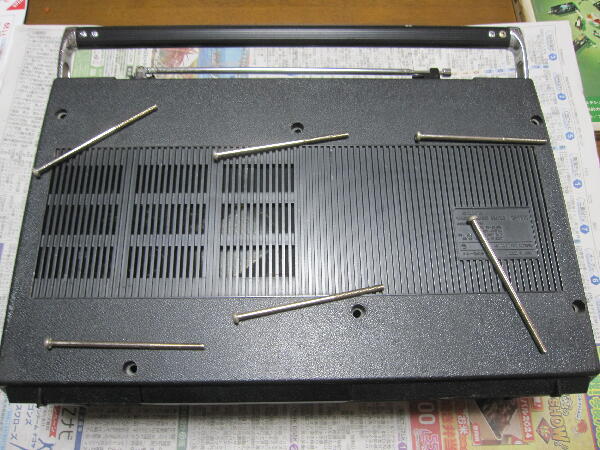

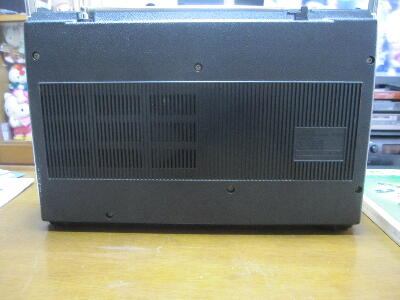

裏蓋は簡単に外れた
 |
|
|
|
|

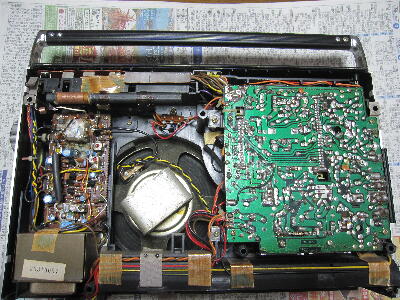

上下逆に写っているが 下側は前パネルから本体Assyは浮かせる事が出来る

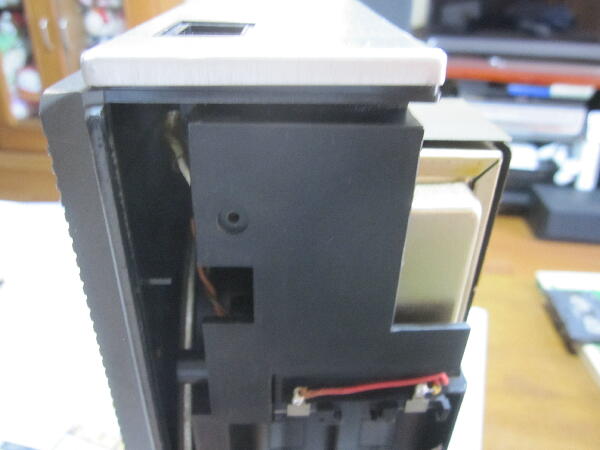

スッポリ抜けて来る様に思うが上側が何処か固定されているのか 抜けてこない
上側に固定箇所が在るのか見てみたがよく分からない

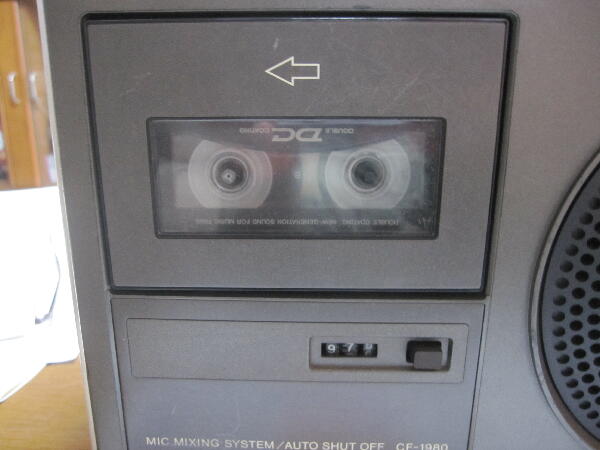

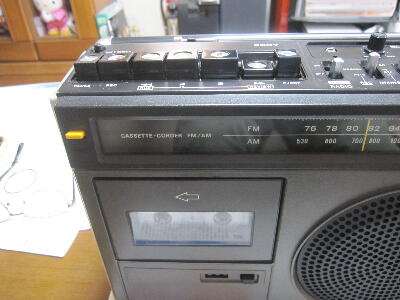

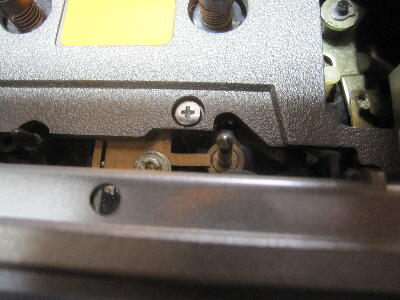

悩んでいて ふとカセットドアの奥を見ると カセットドアに隠れて見えなかった所にビスが在った
このビスを外すと本体Assyを取り出すことが出来た
 |
|
|
|
|

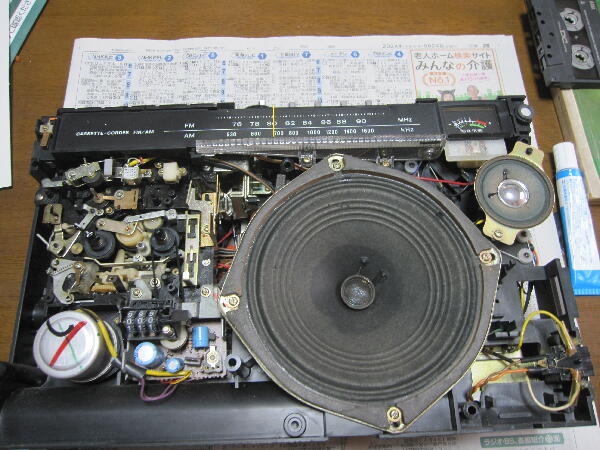

カセットメカが見える様になった

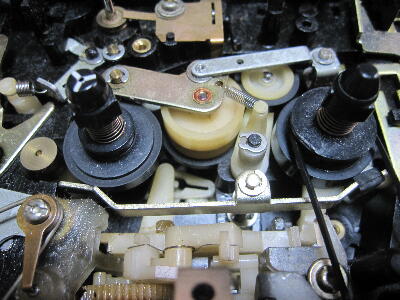

リール送りの振り子アイドラは問題無い様に見える
 |
|
|
|
|

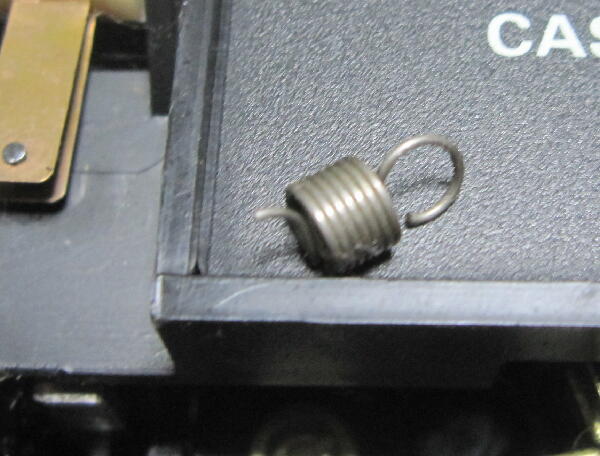

本体Assyを動かした時にバネが転がってきた
バネ先端が折れて引っ掛け部が無くなっている 本来何処に在った物か？

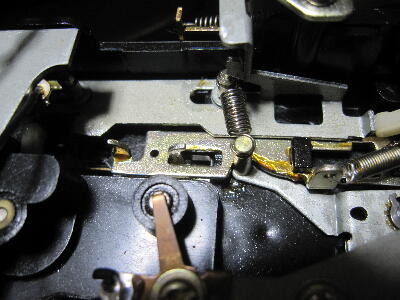

巻き戻しが不良なので 巻き戻しボタンを押した時動く 箇所を見ていると 爪の立った可動部が在る

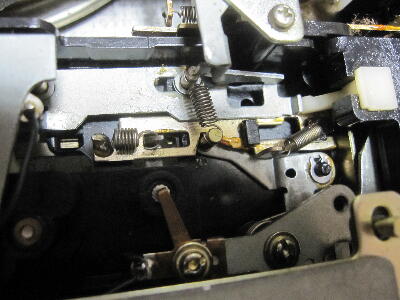

形状を見るとバネが掛かる様に見える 恐らくここに掛かっていた物だろう 手持に使えそうなバネを探しても無かったので 折れたバネを少し伸ばし 掛けられる様に加工して取る付け
 |
|
|
|
|

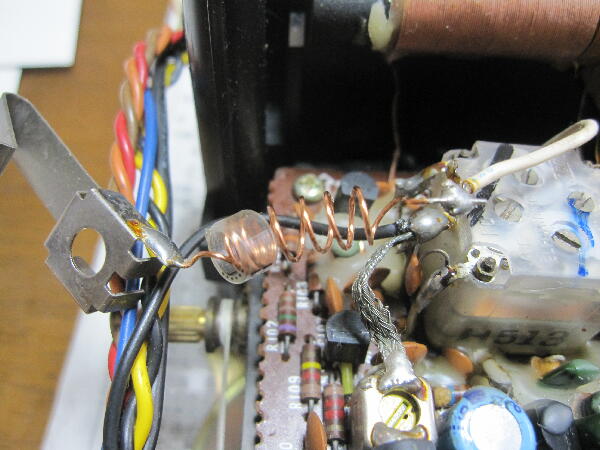

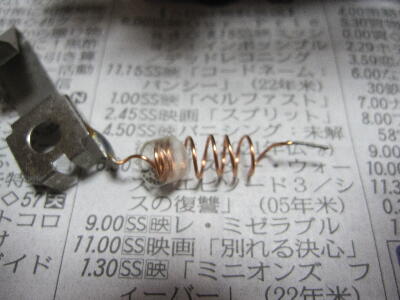

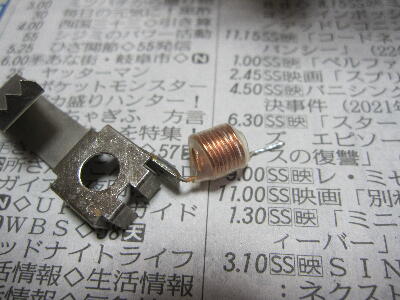

本体を持つ時にアンテナの金具を引っ掛け ローディングコイルが伸びてしまった

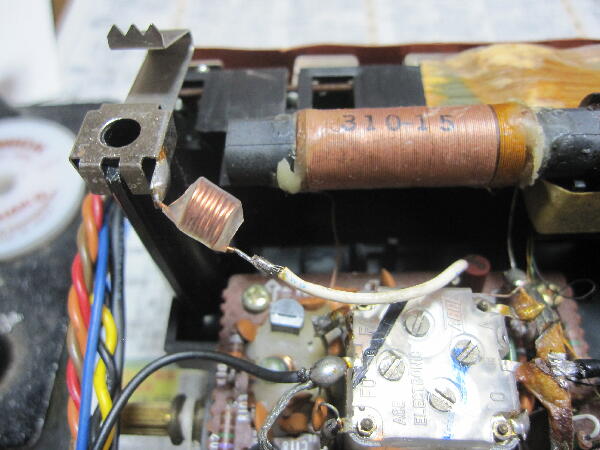

コイルを外し修正
 |
|
|
|
|
本体を組み立て 巻き戻しが出来るか確認
問題無く動作している
 |
|
|
