2024/5/24
TC-4660 に引き続き住職よりの修理依頼品

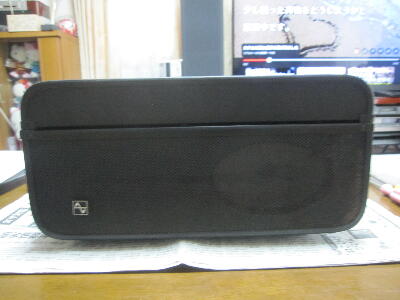

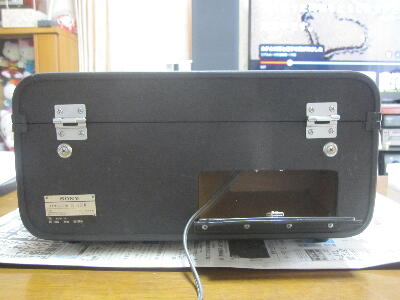

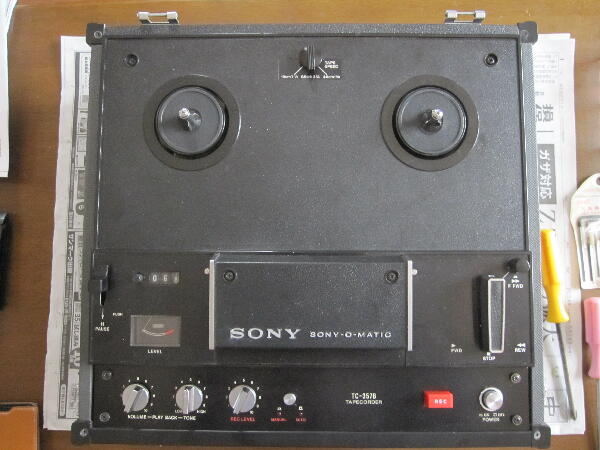

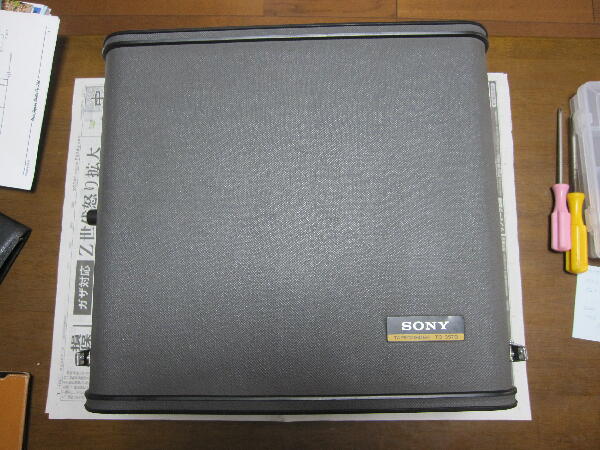

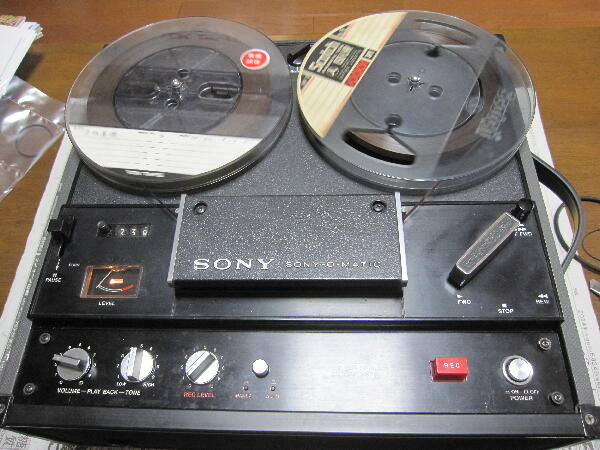

2トラック モノラルのテープレコーダ可搬タイプとなっている
再生動作はする様だが巻き戻しが出来ない またボリュウムのガリが酷く大音量のガリが出る
 |
|
|
|
|

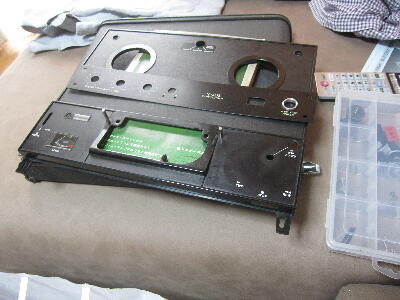

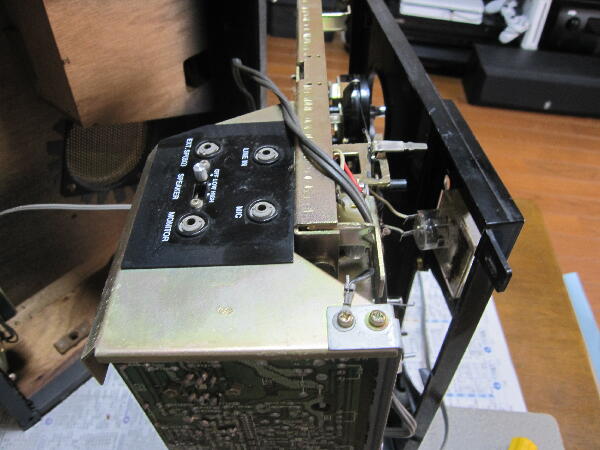

パネルを外そうとすると メータの配線がありコネクタになっていないので ハンダ付けを外した

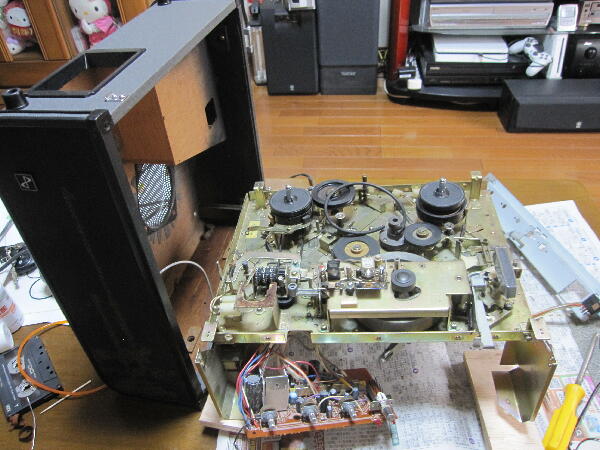

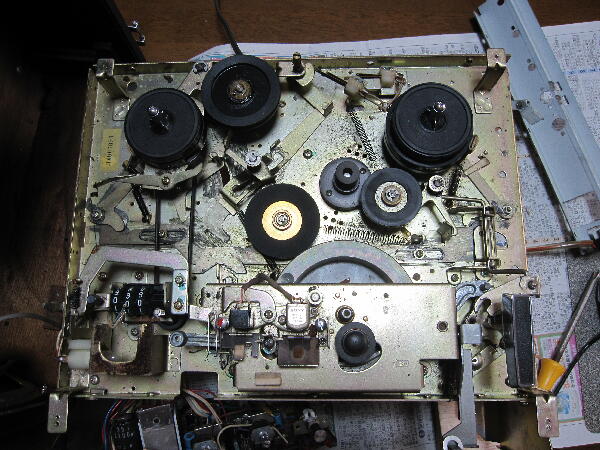

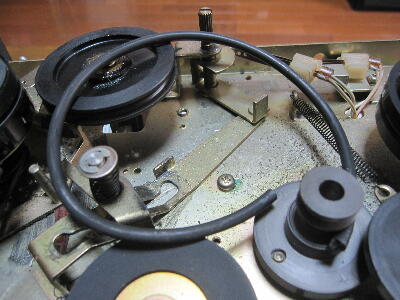

巻き戻しが出来ないのは 丸ベルトの切れが原因 ただ此のベルトはφ4でプーリに掛かった状態でリール台へ ベルトを押し当て回すので太さが必要 このサイズのバンコードは持っていないので ソフトタイプを注文
 |
|
|
|
|

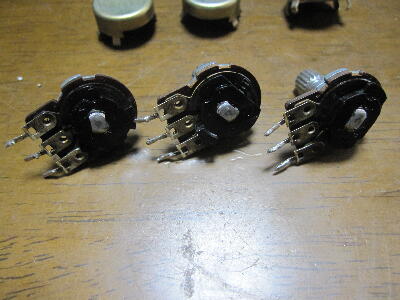

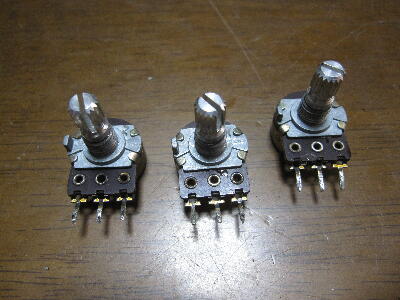

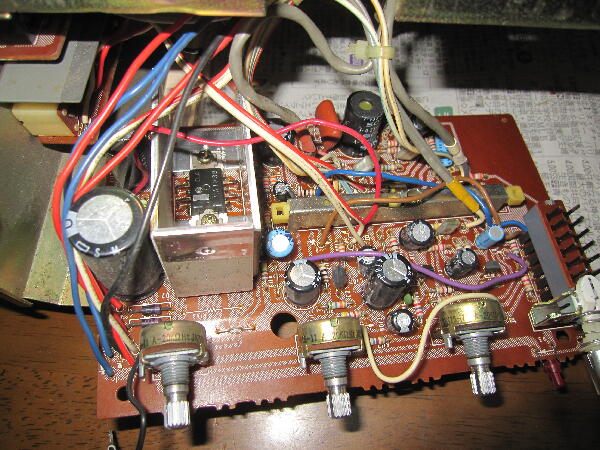

ボリュウムのガリが酷いので基板からボリュウムを取り外し 分解掃除をする
摺動面を掃除して 接点グリスを塗っておく
 |
|
|
|
|

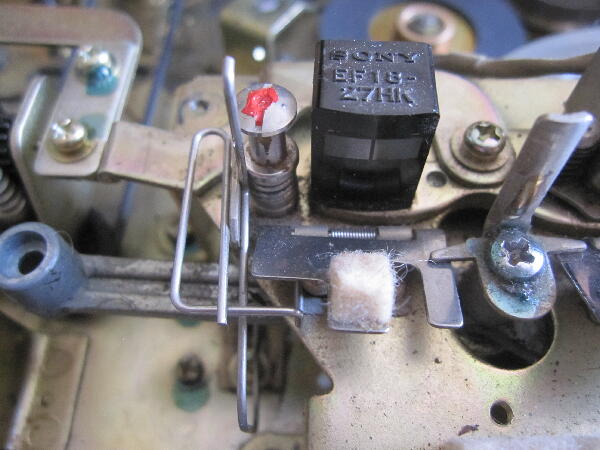

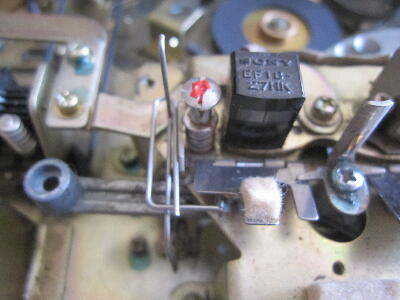

シャットオフ検出レバーが正規の位置になっておらず モードによって勝手に電源が切れたり不安定
正規の位置に修正 そう簡単にガイドから外れるとは思えないが…
テープの千切れたカスが 何個が在ったのでテープが絡まった時に外れたのか？
 |
|
|
|
|

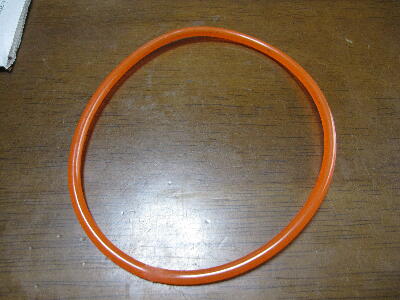

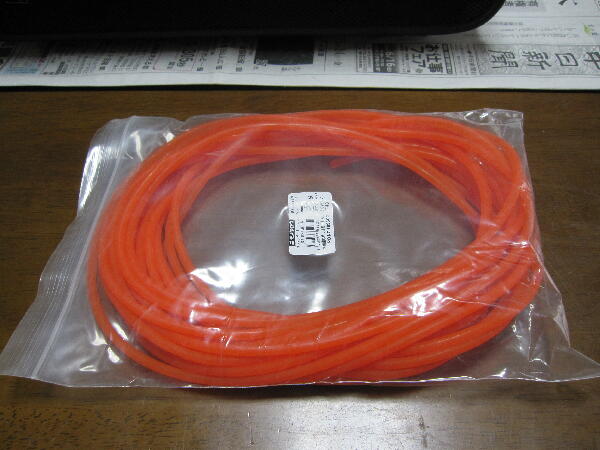

モノ太郎からバンコードが届いたのでベルトを作る

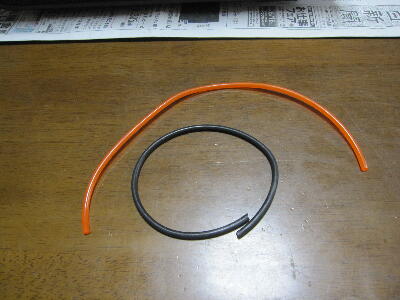

バンコードの方が伸びが悪いので若干長い目でカット

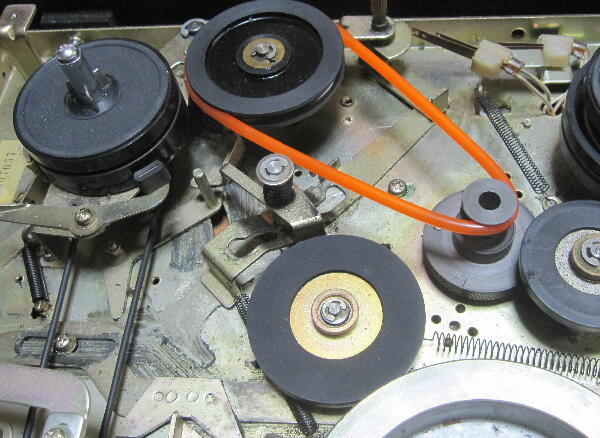

モータが回った時 バンコード継ぎ目がプーリーに当たる時に多少の打音は出るが動作には影響ないので良しとしよう
（継ぎ目が上手く段差無iい様繋げない ←自分の技術不足の為）
 |
|
|
|
|

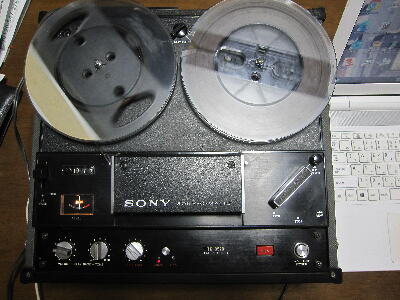

パネルを戻しテープを再生
我が家のテープは4トラック録音なので行きと戻りの音がミックスされ再生音が出てくるがボリュウムのガリは解消されている
録音を試してみる 録音も出来ている
 |
|
|
